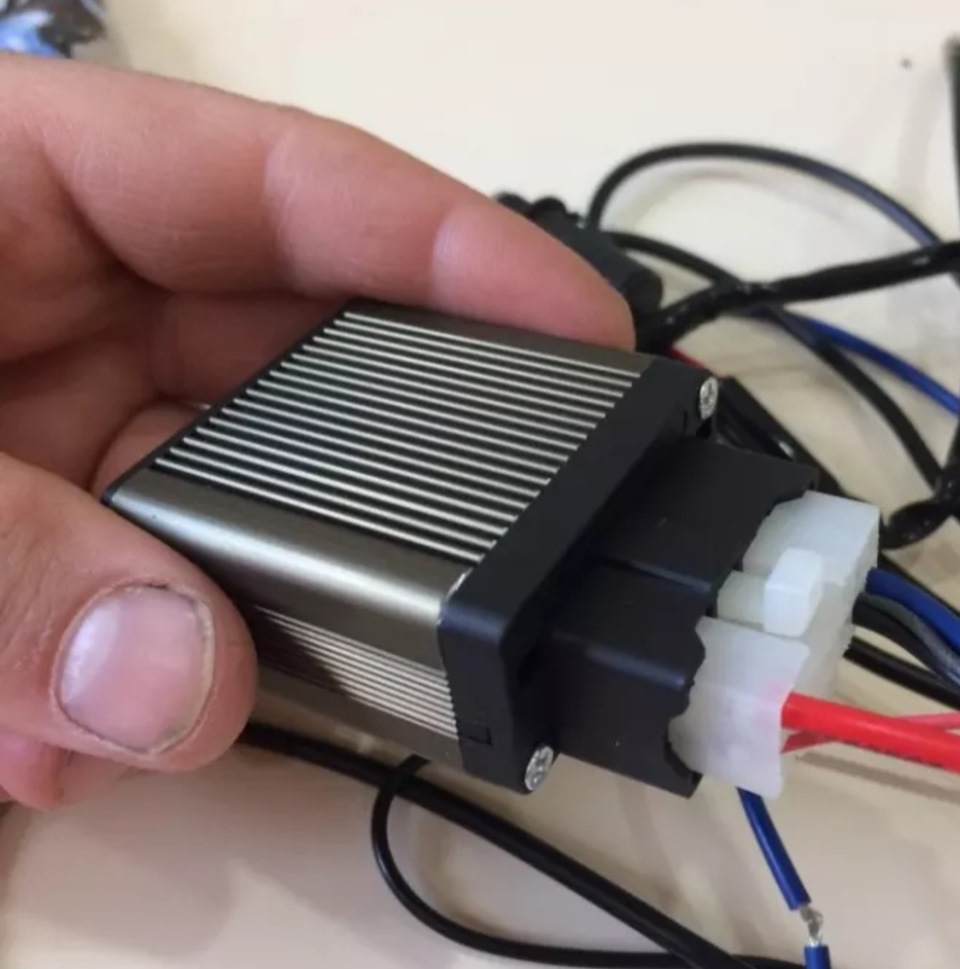

Все починалося з того, що на Ali був замовлений блок управлінняпідігрівом, такий:

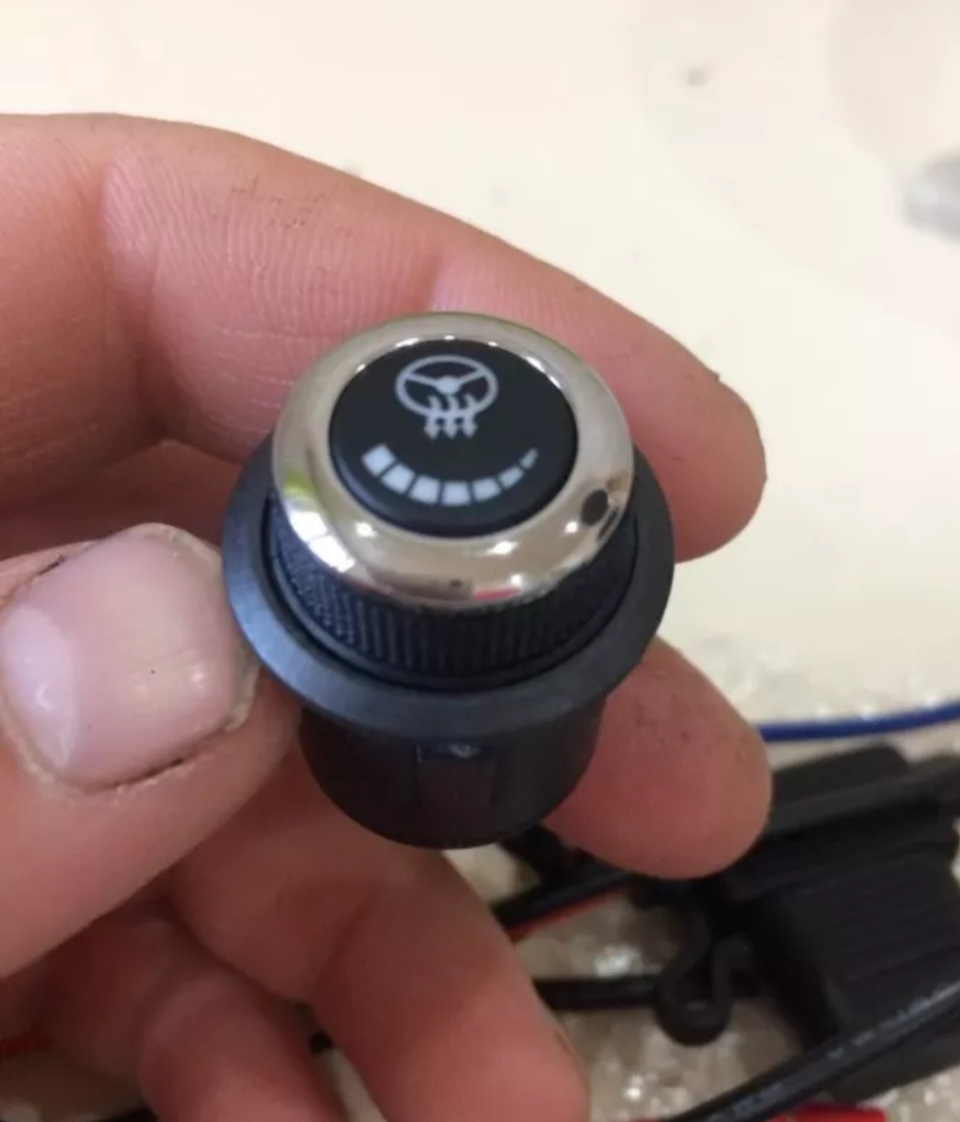

з таким регуляторомПо правді сказати, я двічі замовляв у одного ітого ж виробника повний комплект (блок управління, виноснийрегулятор, підігрів керма, проводка), і обидва рази китайці безжодних пояснень скасовували замовлення і повертали гроші.На скількия зрозумів у комплекті чогось просто не діставало, і вони простопрокидали мене.Тому я спробував придбати блок + регулятор, і вонимені його вислали.
Далі почався підбір обігрівача, але так як смугою він ніде окремоне продавався, вирішено було взяти нагрівальний елемент у виглядішнура.Благо їх варіантів і номіналів вистачає. Витка (спередукерма, назовні і ззаду), всередині думав не робити щоб непідвищувати струми, які потрібно пропустити через доріжки "равлики". До речі розтин якої показало наявність чотирьох вільнихпінів і доріжок якраз для живлення підігріву керма.
Кількість керма склала 1215 мм. На один оборот, відповідно кабельбув замовлений з розрахунку на три обороти з максимальноютемпературою нагрівання 52° при 12 вольтах, і повинен був споживатиблизько 2.3 ампера. Так як китайці продають елементи кратно 5метрам, я купив собі п'ять метрів диво-кабелю з опором 10 Ом./м. Домого розчарування, блок управління прийшов без основного роз'єму, але це мене не сильно засмутило, так як я все-одно повинен бувїхати на розбирання, мені і так не вистачало 8 пінів у равлик. Іось через дві години копирсання в купі ящиків із роз'ємами, язрештою знайшов ті, які мені й були потрібні. Вивчивши начинкикоробочки і проводки регулятора, відразу стало зрозуміло якрозвести проводку. По вхідному роз'єму ми маємо все просто:вхіднеживлення, керуюче живлення, мінус і вихід на нагрівальнийелемент.
А ось за проводкою і схемою регулятора, мене не все влаштовувало.br/>
Алгоритм роботи трохи мені не подобався. Підсвічування регуляторабуло синім і включалося при подачі живлення на живильний і керуючийпровід (тобто практично завжди на ходу), а світляшка положення булачервоною і загорялася тільки при переміщенні повзунка з нульовогоположення. Можна сказати, ну взагалі не вписувалася в червонуконцепцію підсвічування приладів Соренто.
Мені хотілося щоб підсвічування перемикача було червоного кольору івключалося разом з підсвічуванням усіх вимикачів, а для цьогопотрібно було додати окремий провід, і щоб світляшка світила білим, а для цього потрібно було перепаяти світлодіоди, що і було зробленоі додано.

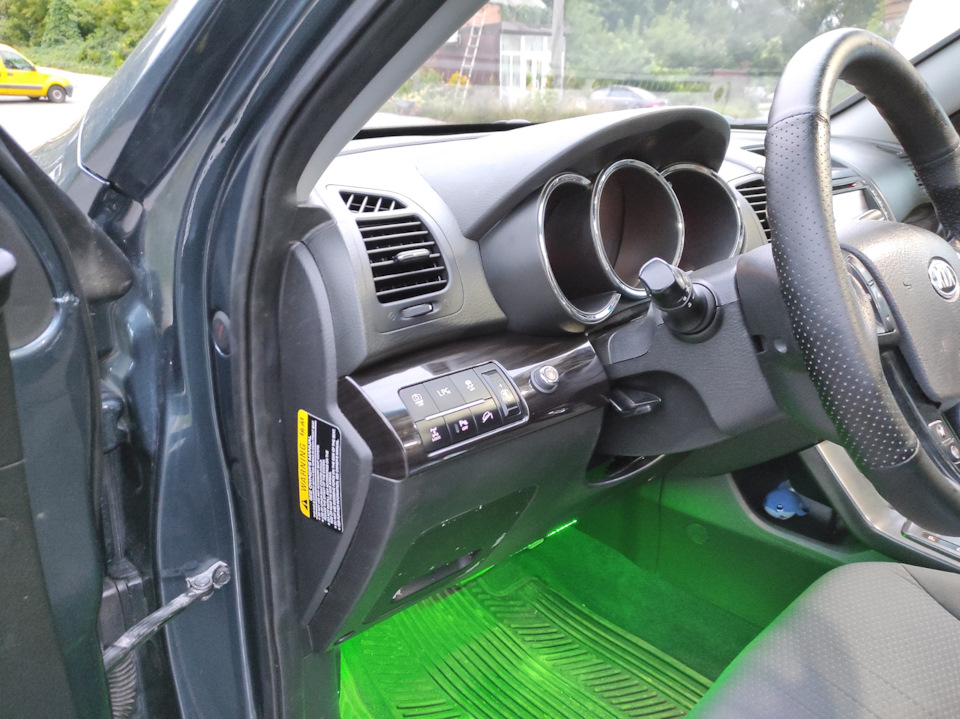

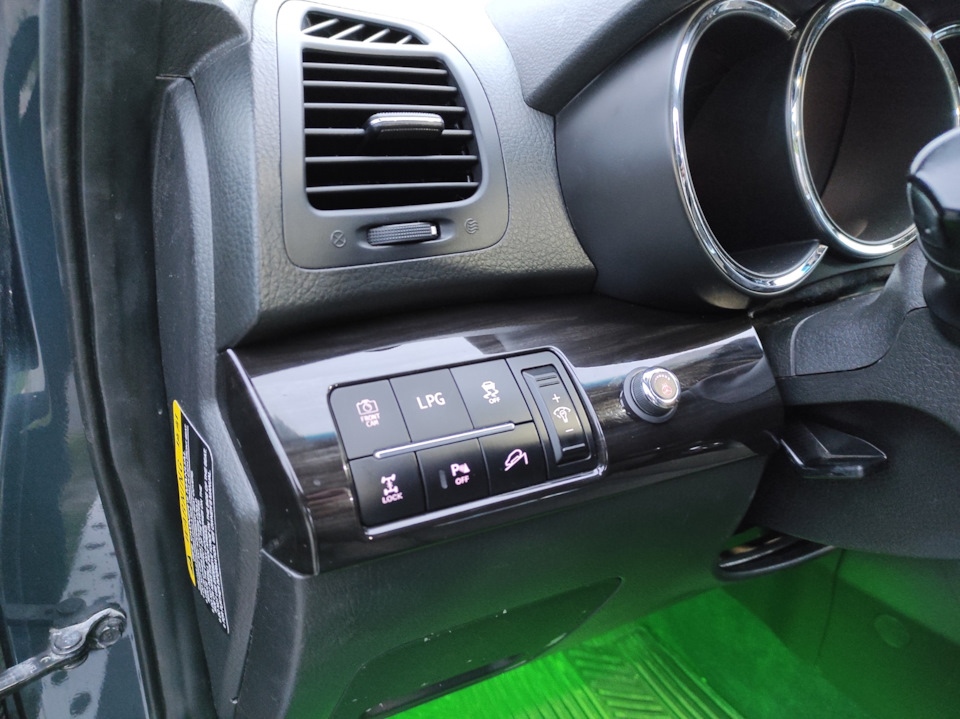

Коли проводка та блоки були готові до монтажу, з нагодивпровадження підігріву зони двірників (минулий пост), вся проводкабула впроваджена та підключена, і регулятор також
залишалося тільки саме кермо.
І ось до нього теж дійшли руки.
Було воно ось таким
Після повного розбору став ось таким а після зняття шкірикитайського дермантину, став як з конвейєра
<

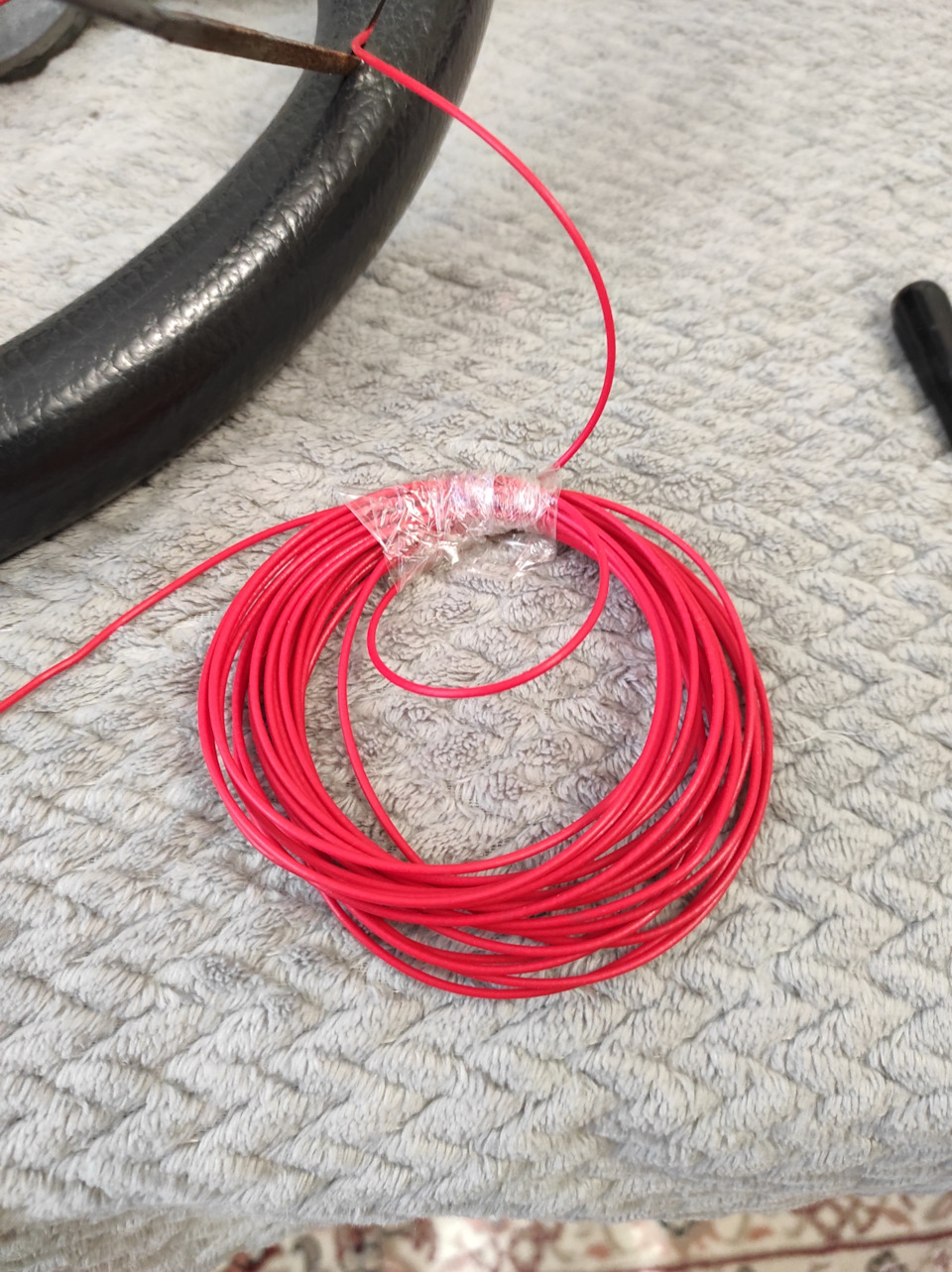

Ну і пішов процес нарізки розрізів і вставки нагрівальногоелемента. Коли все було готове, я вирішив перевірити нагрівання, іна мій подив, кермо ніфіга не грівся! Ну як ніфіга, ледве теплий, аможе мені й здалося. Твою ж матір подумав я, напевне десь урвище...Але підключивши в розріз лампочку на дванадцять вольт, я побачив їїгоріння, і зрозумів, чи я метнувся в розрахунках довжини і опору, або мене лоханули. Плюнувши на все, витяг повністю шнур, і почавзаново прокладати в розрізи, але вже трьома паралельними відрізкамипо одному обороту кожен. Тобто, довжина зменшиться, відповідноструми і температура підніметься. Ну і коли все було прокладено тапідключено, я знову підключив живлення. І, диво! Кермо хоч іповільно, але почало нагріватися. Алілуйя!
Далі пішла зворотна обшивка та складання керма. І він став зновутаким, але тільки вже з підігрівом усередині.
Геморно звичайно, але не хто не казав що буде легко, хоча дужедавно і дуже сильно хотілося мати собі таку приблуду.
Ну от якось так!
Всім привіт!
"став як з конвейєра
Ну і пішов процес нарізки розрізів та вставки нагрівальногоелемента.
Коли все було готово, я вирішив перевірити нагрівання, і на мійподив, кермо ніфіга не грівся! Ну як ніфіга, ледве теплий, а можемені й здалося. Твою ж матір подумав я, напевне десь урвище... Алепідключивши в розріз лампочку на дванадцять вольт, я побачив їїгоріння, і зрозумів, чи я метнувся в розрахунках довжини і опору, або мене лоханули. Плюнувши на все, витяг повністю шнур, і почавзаново прокладати в розрізи, але вже трьома паралельними відрізкамипо одному обороту кожен. Тобто, довжина зменшиться, відповідноструми і температура підніметься. Ну і коли все було прокладено тапідключено, я знову підключив живлення. І, диво! Кермо хоч іповільно, але почало нагріватися. Алілуйя!
Далі пішла зворотна обшивка та складання керма. І він став зновутаким, але тільки вже з підігрівом усередині.
Геморно звичайно, але не хто не казав що буде легко, хоча дужедавно і дуже сильно хотілося мати собі таку приблуду.
Ну от якось так!
Всім привіт!
"став як з конвейєра
Ну і пішов процес нарізки розрізів та вставки нагрівальногоелемента.
Коли все було готово, я вирішив перевірити нагрівання, і на мійподив, кермо ніфіга не грівся! Ну як ніфіга, ледве теплий, а можемені й здалося. Твою ж матір подумав я, напевне десь урвище... Алепідключивши в розріз лампочку на дванадцять вольт, я побачив їїгоріння, і зрозумів, чи я метнувся в розрахунках довжини і опору, або мене лоханули. Плюнувши на все, витяг повністю шнур, і почавзаново прокладати в розрізи, але вже трьома паралельними відрізкамипо одному обороту кожен. Тобто, довжина зменшиться, відповідноструми і температура підніметься. Ну і коли все було прокладено тапідключено, я знову підключив живлення. І, диво! Кермо хоч іповільно, але почало нагріватися. Алілуйя!
Далі пішла зворотна обшивка та складання керма. І він став зновутаким, але тільки вже з підігрівом усередині.
Геморно звичайно, але не хто не казав що буде легко, хоча дужедавно і дуже сильно хотілося мати собі таку приблуду.
Ну от якось так!
Всім привіт!
