Індикація рівня газу на панелі приладів

Закінчив задумане, а саме переніс всю індикацію з кнопки ГБО напанель приладів.

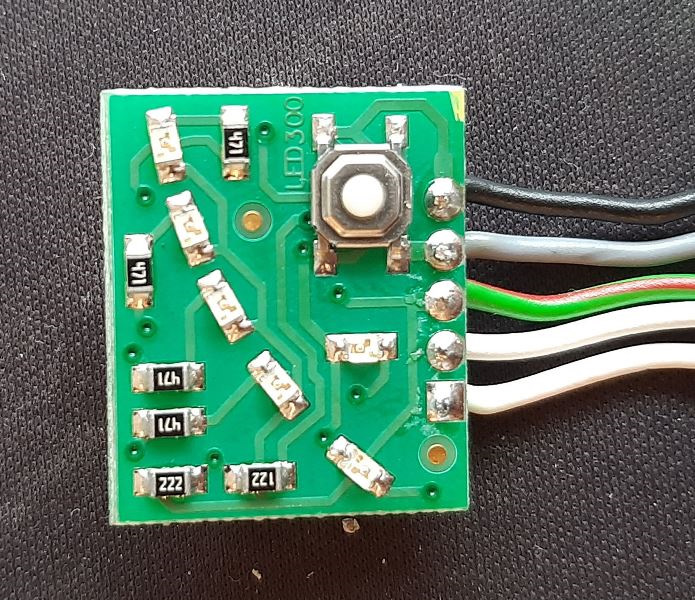

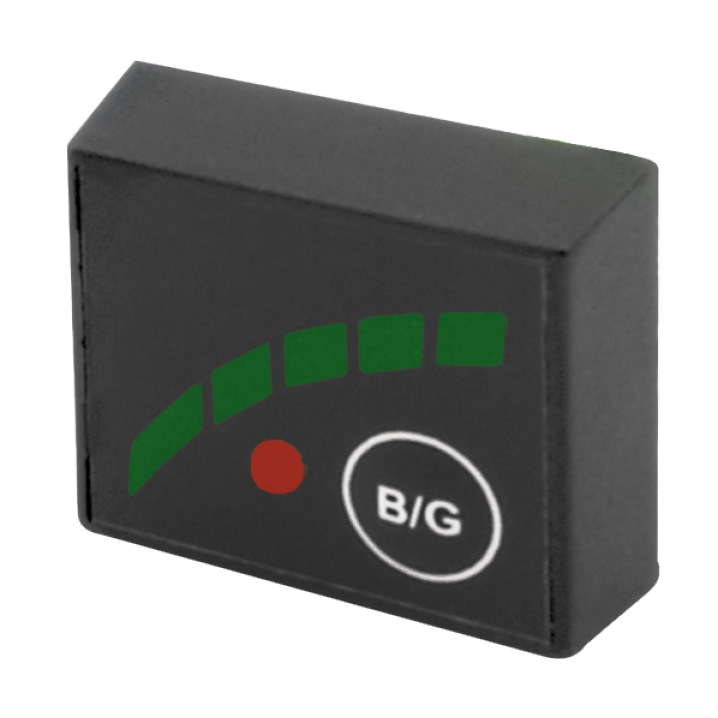

Для початку розібрав свою кнопку ГБО — LED-300.
< /

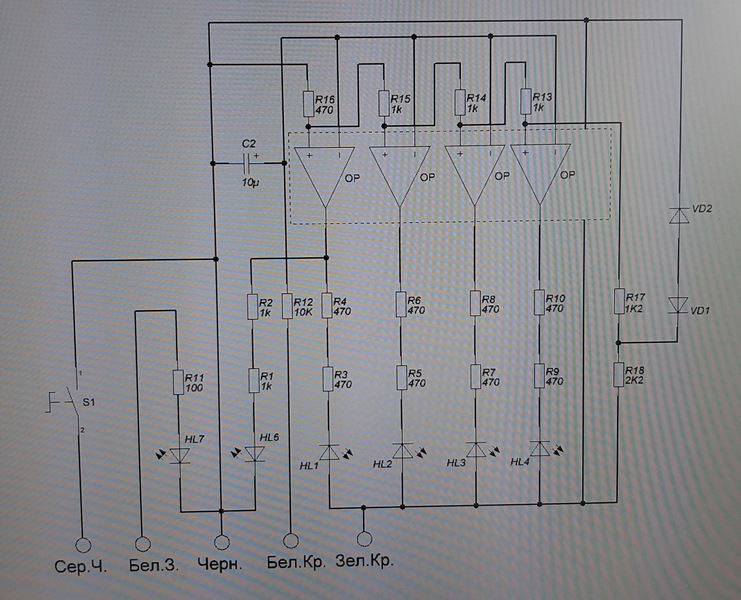

Змалював схему, і зрозумів що все на аналогу, і немає нічогопростішого перенести всі світлодіоди на приладку. Так і зробив.
Кнопку перемикання ГАЗ-БЕНЗИН зробив на джостику, там де має бутикнопка складання дзеркал.

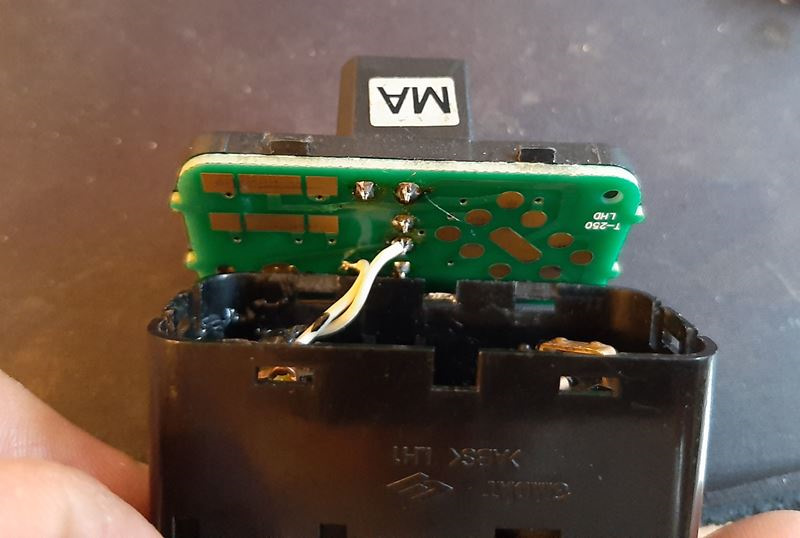

Розібрав джостик влеїв туди кнопку і за схемою вона простозамикається на корпус, вивів на вільний пін у роз'ємі джостика.

Всі дроти від кнопки привів до приладки і там зробив розведеннячерез роз'єм щоб можна було зняти приладку на якийсь випадок.
< /p>

Підсумок все працює як і задумував. Base

Ну і видосик, підпишіться на канал, хто вважав за корисний данийматеріал.
