Настав час захистити життєво важливі органи (вузли) Pantery відрізного роду пошкоджень. До захисту висувалися вимоги максимальноїфункціональності захисту мінімальний негативний вплив на геометріюпрохідності а також легкий і швидкий монтаж/демонтаж.

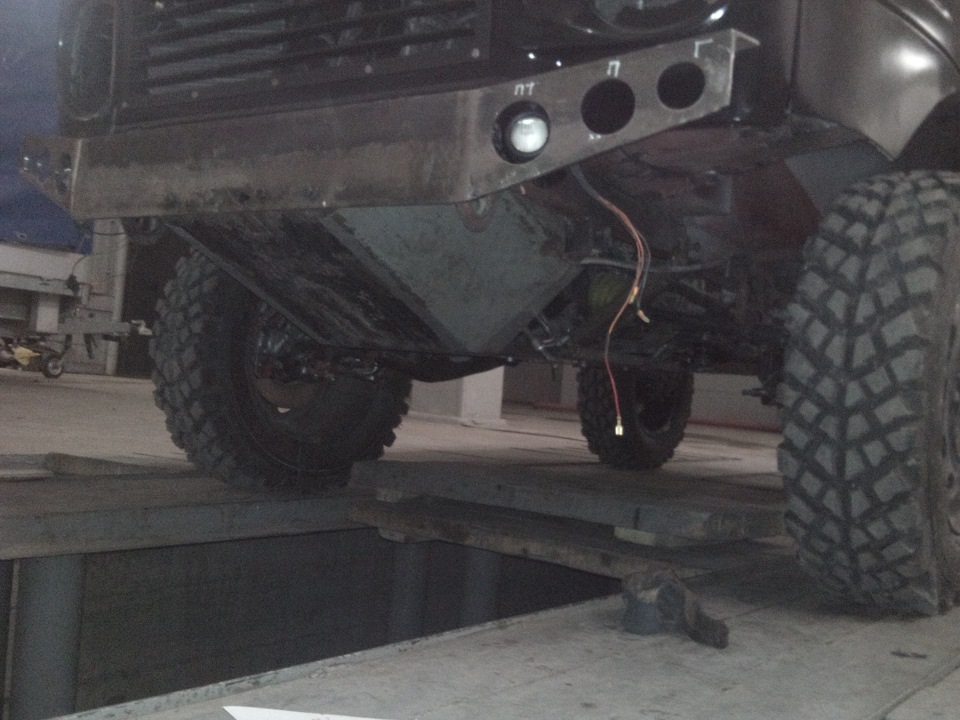

Контрольною точкою (рівнем) — став рівень балок (найнижча точкакузова), нижче за нього ніщо не мало звисати!

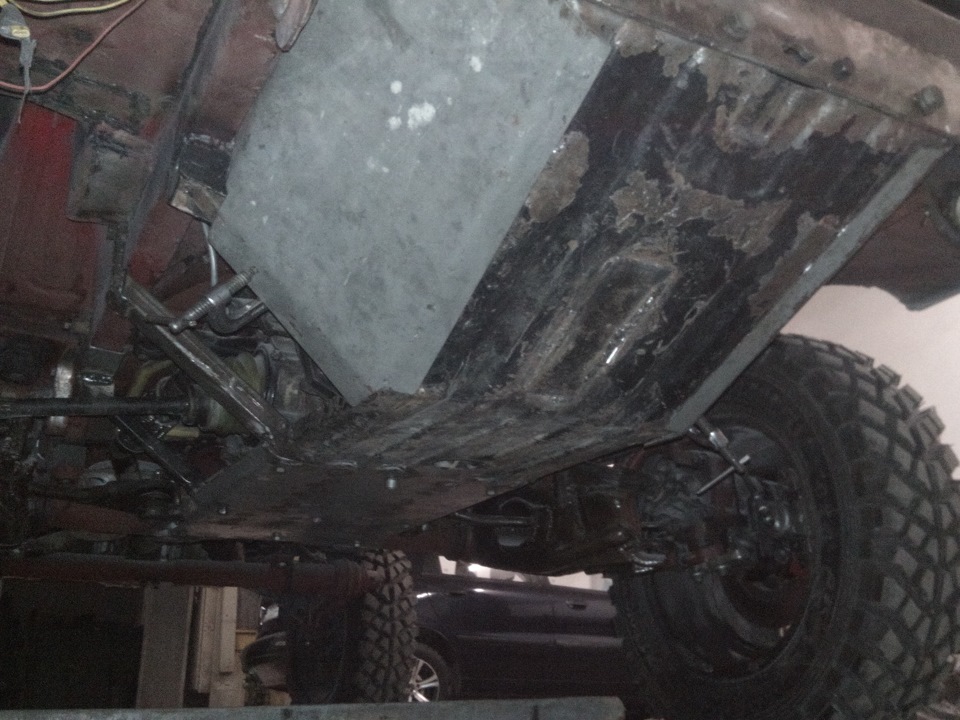

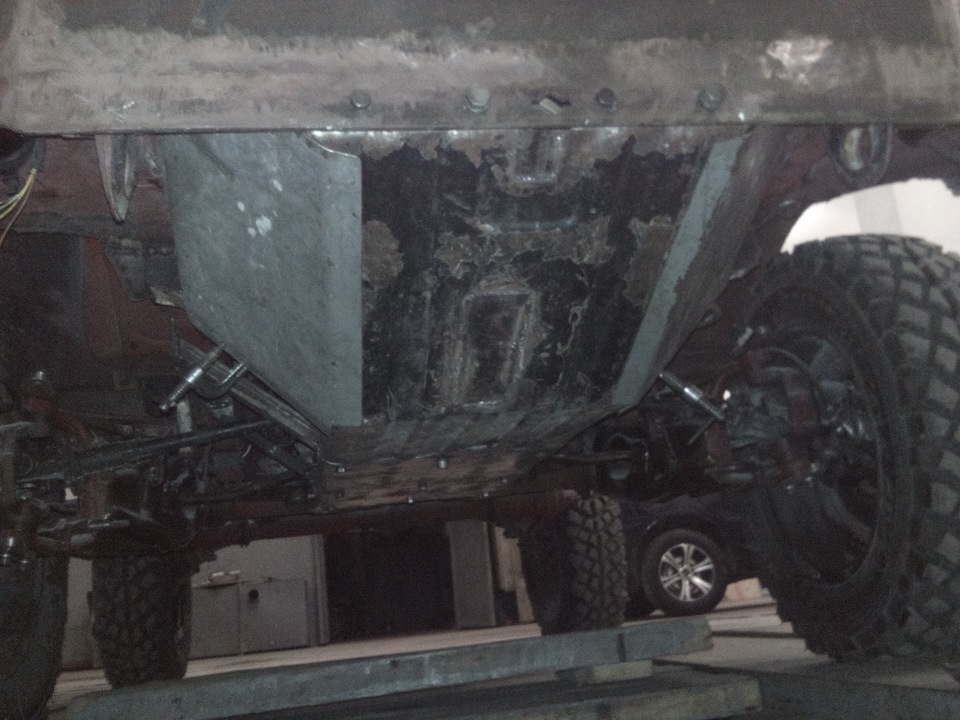

Для поліпшення кута в'їзду довелося вдатися до невеликої підтяжки (підрізали піддон і перенесли маслозабірник) в результатіцентральна частина захисту вийшла досить загостреною іодносхилим
необхідною форму, а також додаткові точки кріплення до рами.
Бокові щитки
Вітінанка
Довелося повозитися з бічними щитками захисту, виготовив ізжерсті 2, 5 мм КПП також отримала свій захист з листа товщиною 2, 5мм з вареним ребрами жорсткості. Рульові тяги теж під захистом.

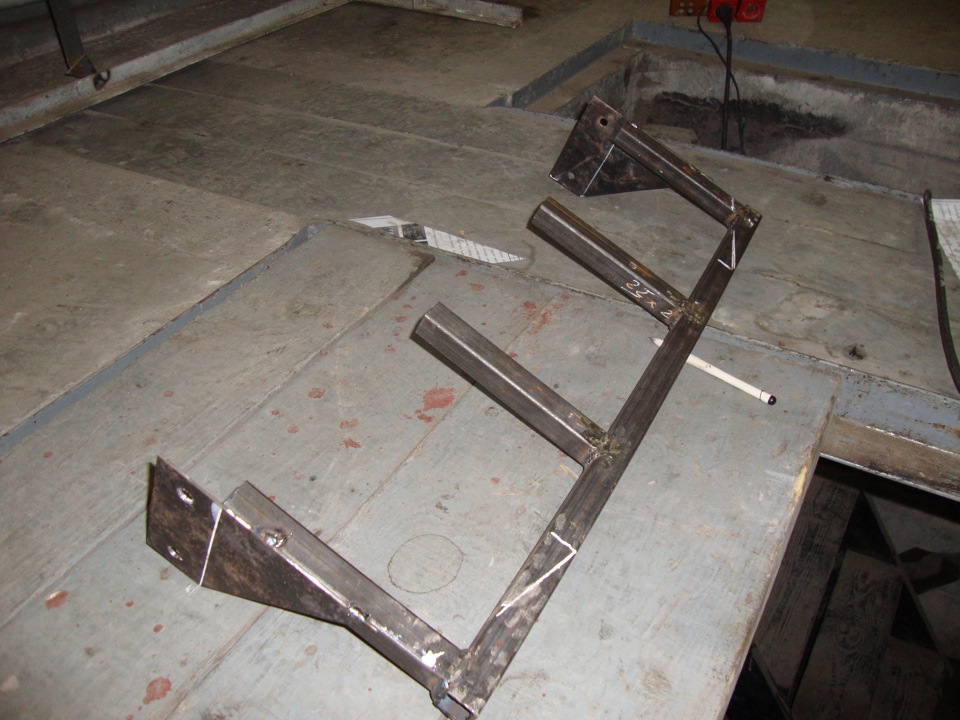

Кронштейн заднього захисту
Захист редуктора заднього моста

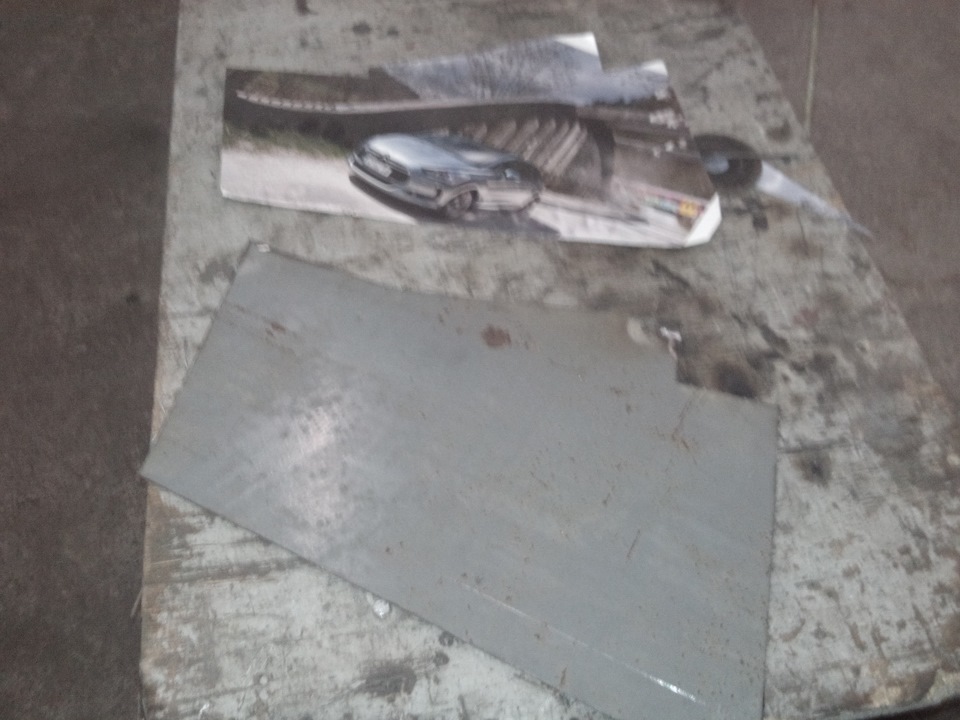

Заготівля для захисту бака
Захист бака
Захист задньої частини
Вся конструкція кріпиться за допомогою різьбового з'єднання М10 таМ8 (бічні щитки) у перспективі кріплення захисних листів перевестина болти з потаємними конічними головками, щоб все було гладко!
