Давненько я нічого не писав у бортжурналі. В основному все черезбрак часу і трошки через лінощі :-))) Але це не означає що язакинув свою Южанку і не займаюся нею зовсім.
Деякий час тому я дозрів щоб відремонтувати задні протитуманки, щоне працюють, не те щоб вони мені по заріз потрібні або без нихніяк, але я не люблю коли в машині щось не працює. Якщо я цим і некористуюся.
Отже, озброївшись тестером і всіма іншими інструментами, необхідними для роботи з електрикою, я приступив до пошукунесправності.

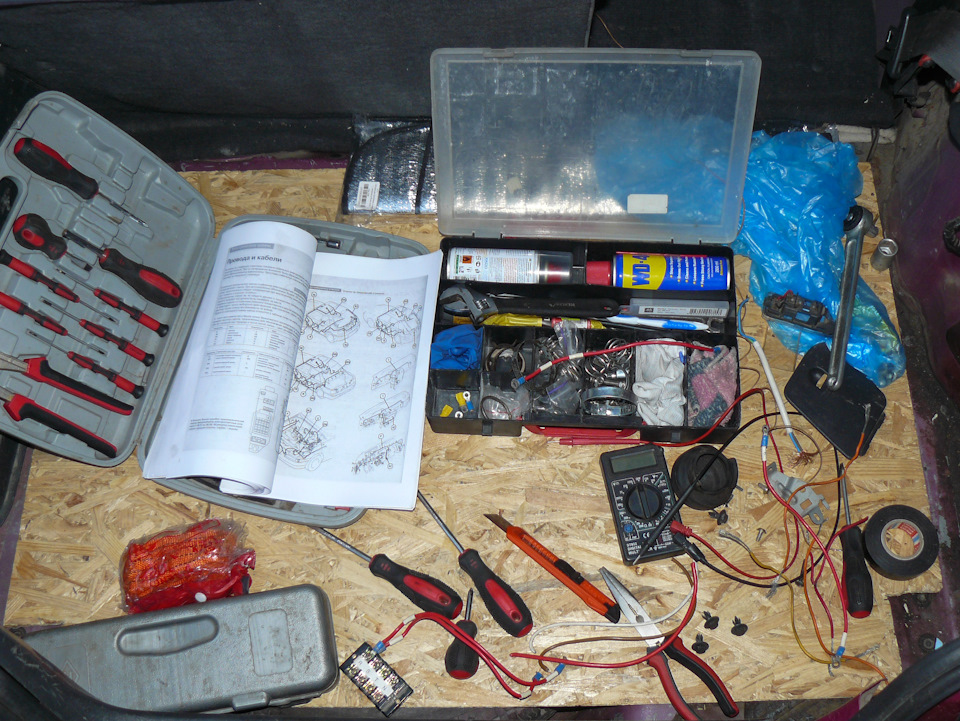

Робочий впорядкований безлад) )
Насамперед почав із найпростішого — перевірив, звичайно ж, лампочкиі запобіжники… Але, дива не сталося — тут поломки знайти невдалося. Выключатель…

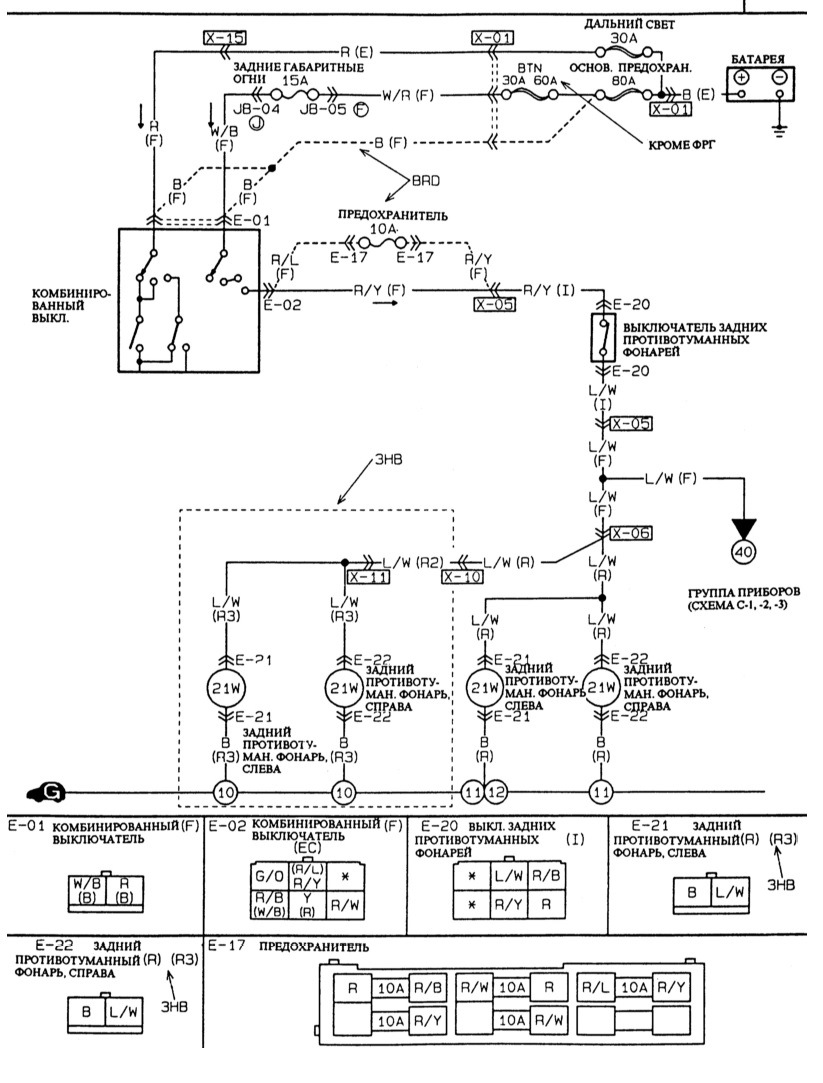

Схема проводки задних противотуманок

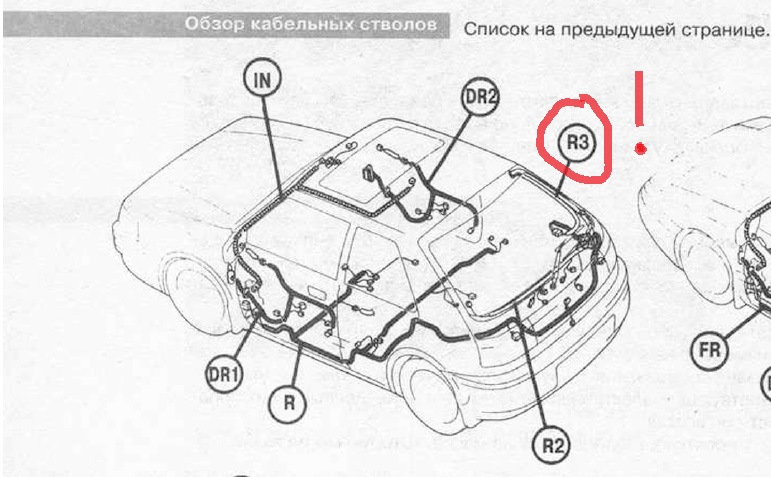

Решил начать с проводки. Сначала прозвонил весь участок — отпредохранителя до лампочек. Контакта нет. Це ж щось. Потімпродзвонювала кожна ділянка дроту між роз'ємами. Таким чиномвдалося встановити що обрив знаходиться на ділянці джгута "R3".Далі — розбирання обшивки правої задньої стійки кузова для доступудо даного джгута.

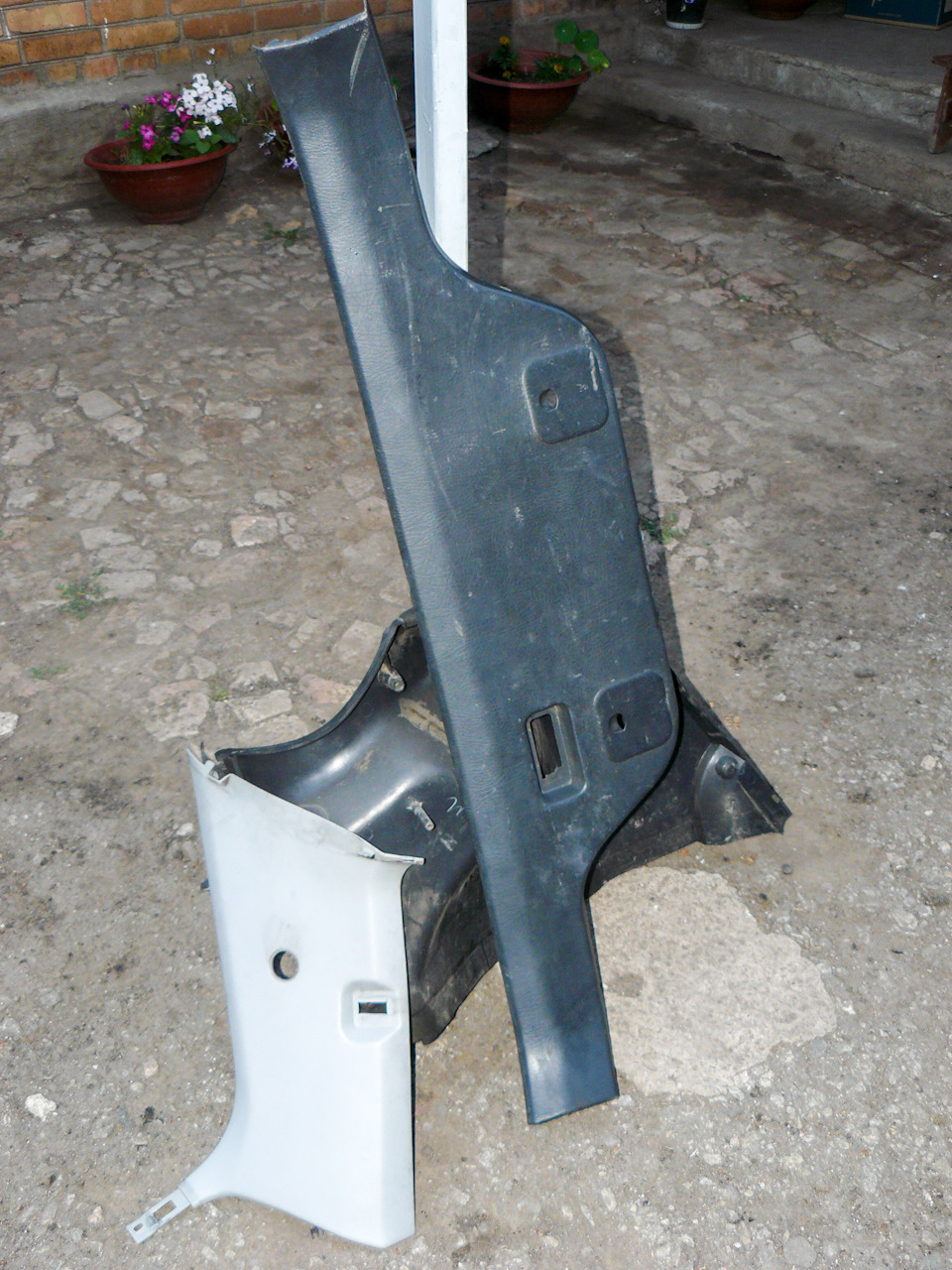

Облицювальні панелі. Обрив виявився в закономірному місці — назгині між кришкою багажника (третіми дверима) і кузовом авто.Виявилося, що хтось до мене там уже полазив і намагався цей джгут "ремонтувати". Обірвано було не тільки провід протитуманок, а йінші дроти. Ті не багато проводів, які залишилися цілими, були "напідході" - ізоляція, що лопнула, перегини. Як це все не замкнуло? Вчасно я туди поліз. Що несправність знайдена та усунена. Тепер всезібрати і встановити на свої місця.
Всі на своїх місцях. Аж не віриться, що тут було всерозкурочено)

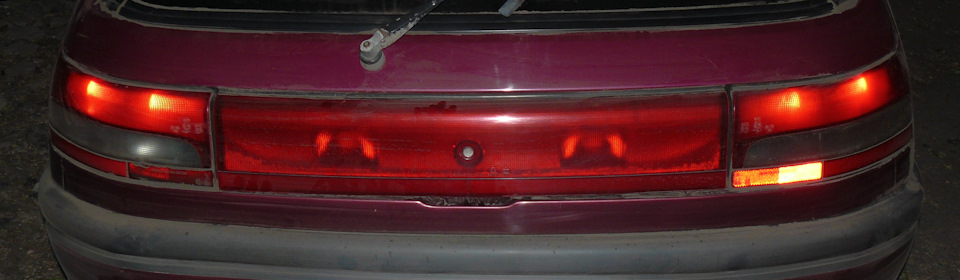

І головне — протитуманки працюють!
ДО
ПІСЛЯ
Коментарі12
Досвід твій дуже корисний! Але скажи мені одну річ, де знаходиться реле протитуманок?
Його там немає) Помилився. Не реле, а вимикач) Спасибі за те, що тицьнув носом. Виправив.
Я не ткнув носом))) Я в себе хочу зробити протитуманки, перед цілим - лампочки горять і робоча кнопка, але не працюють протитуманки і все. Що за вимикач і де він стоїть?
Вимикач, кнопка, тумблер ... Кожен називає як йому зручно)
Я так думав, що на схемі комбінований вимк це кнопка, але все-таки шукав релюху! Значить у мну просто обрив і потрібно його знайти! Дякую за роз'яснення!
Комбінований вимикач - це підрульовий вимикач фар, якщо я правильно розумію.
Можливо, у будь-якому випадку без продзвону мені не обійтися(
Так. Це найвірніший спосіб знайти в чому проблема.
Гарний результат! Респект і повага. …теж належить зробити Задні туманки!) ) Поки є важливіші справи.
Сподіваюся, мій досвід виявиться корисним.
Думаю що більш ніж! особисто мені точно пригодиться!))
відмінно!)))
