Привіт усім читачам мого БЖ.

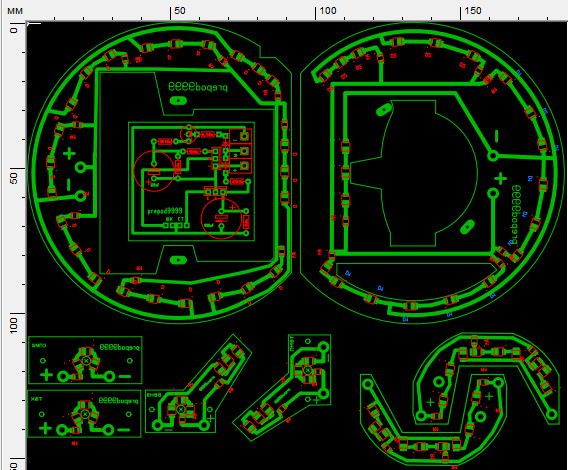

Збулася мрія ідіота. Я придбав таки стрілки під підсвічування, защо велике спасибі ggary. Спочатку думав зробити всекустарно:світлодіодна стрічка, підсвічування стрілок на монтажнійплаті і т. Д. Але aleksan13 Який зайнявся тією жсправою фактично взяв мене на "слабко" з приводу виготовлення платметодом ЛУТ. Своїми напрацюваннями абрисів великих плат (маленькімені не підходять), за що і йому дякую. І ось я вже вивчаю SprintLayout 6 і посилено малюю майбутні плати. Справа дуже не легка. Таксамо малюю спарену плату під роздільне розпалювання/загасаннястрілок і шкал... Маявся цілий тиждень.В результаті вийшли ось такіплати./span>

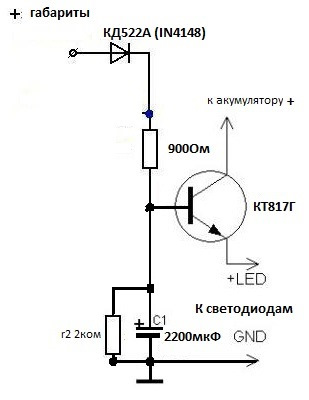

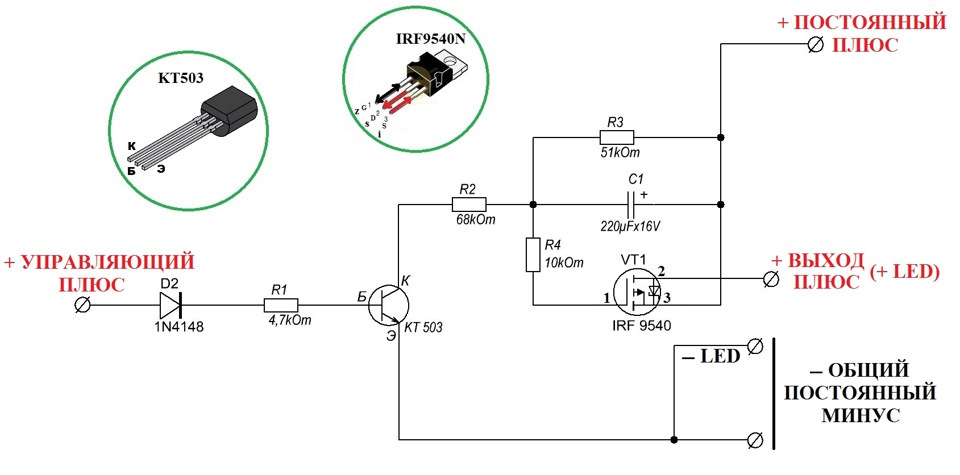

робоча з компонентами, що рекомендуються (не в образу автору).Діоди їли горіли. Причина у резисторі на 900 Ом. Він не дававповністю розкритися транзистору. А кондер на 2200 мікрофарад у паріз резистором в 2 ком гасив світлодіоди більше 20 секунд. Методомнаукового тику підібрав потрібні номінали, отримавши потрібнийрезультат. Паралельно вивчаю технологію ЛУТ із численних відео наЮтюбі та збираю потрібні компоненти.

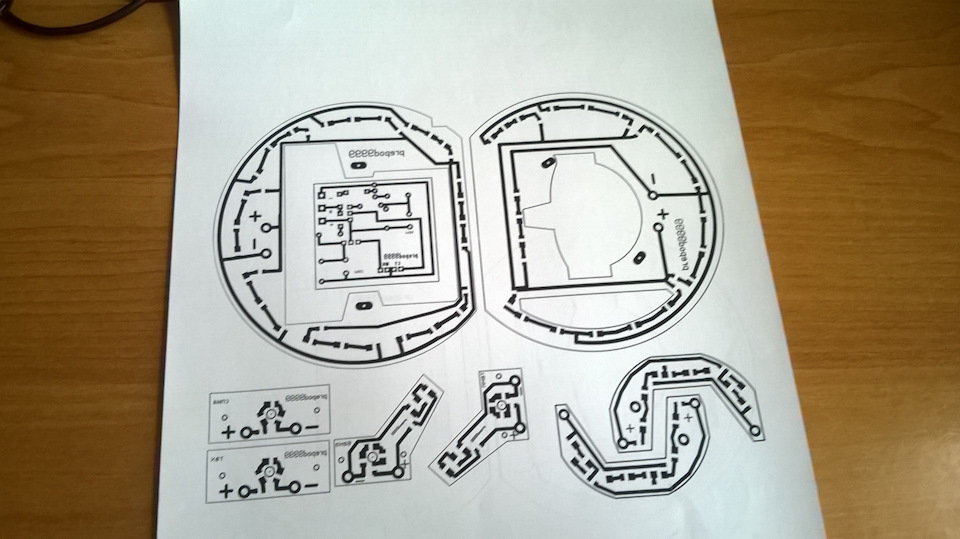

Другий тиждень це вже реалізація. Роздрукував печатки плат налазерному принтері на фотопапері.

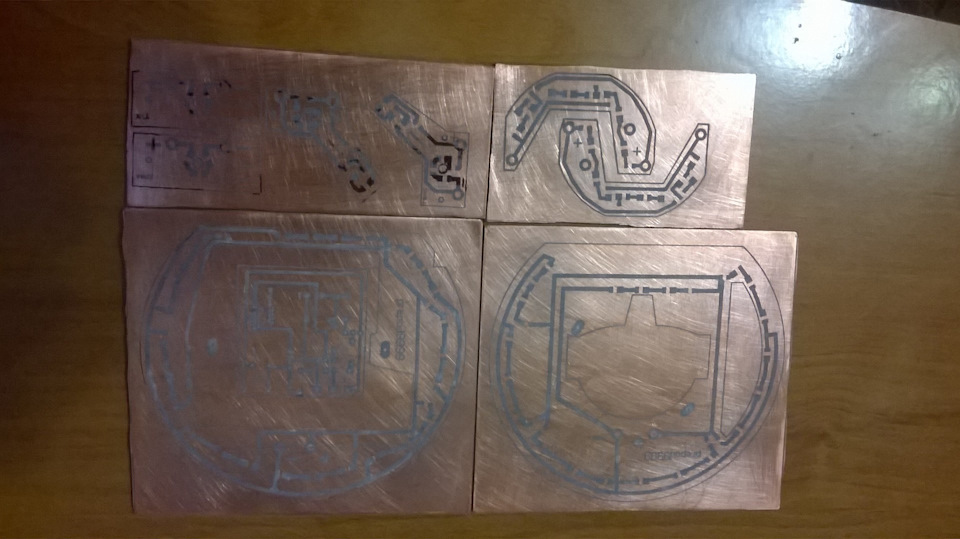

Переносимо за допомогою праски на підготовлений оліт. Хлорнимзалізом.
Рідаємося отриманим результатом.
свердлимо за допомогою мого лайфхака
і паяємо діоди зі стрічки за допомогою саморобного жала для SMDкомпонентів.
Знову радіємо результату.
Пайка плати розпалювання окрема історія. Були косяки, проблеми тазіпсовані компоненти (у тому числі довелося цькувати нову плату).Але врешті-решт все було вирішено і спаяно (завдяки цьому вженепогано розбираюся в радіотехніці))))).
Вже в процесі збирання прийшла ще одна ідея. Так як червонепідсвічування тахометра відсвічувало на напис MAZDA вирішивпідсвітити його окремо. Травити було ліньки. Тому спорудив осьтакий модуль. Закріпив на платівці. Запитав від стрілок.
Зі стрілками теж довелося попрацювати. Довелося підганяти осі.Стрілки усі відбалансовані, а у нас стрілка тахометрарозбалансована. Вилучив вантаж. Спостерігатимемо свідчення. Якщотреба буде додати вантаж на одну або іншу сторону (або наплювати наце). Також забракував помаранчевий колір стрілок. Покриття здер.Накрив білим лаком. При вимкненому підсвічуванні білі стрілки начорному тлі набагато красивіше виглядають. Стрілки трохи коротші заоригінальні. Спершу розглядав їх як тимчасовий варіант. Але колизібрав, зрозумів що під мої шкали вони ідеально підходять. Коротшекажучи, вийшов ось такий результат. Те, що я задоволений собоюслабо сказано.
Усім добра. Наважуйтеся, і у вас все вийде.
PS Вирішив косяк з негорючими лампами контролю заряду. Банальновідпаялася фішка від старості. От і не було контакту. Всепропаяв.
