Усім привіт.
Як і обіцяв раніше продовжую LEDизацію салону. Цього разу чергадійшла до стельових світил.

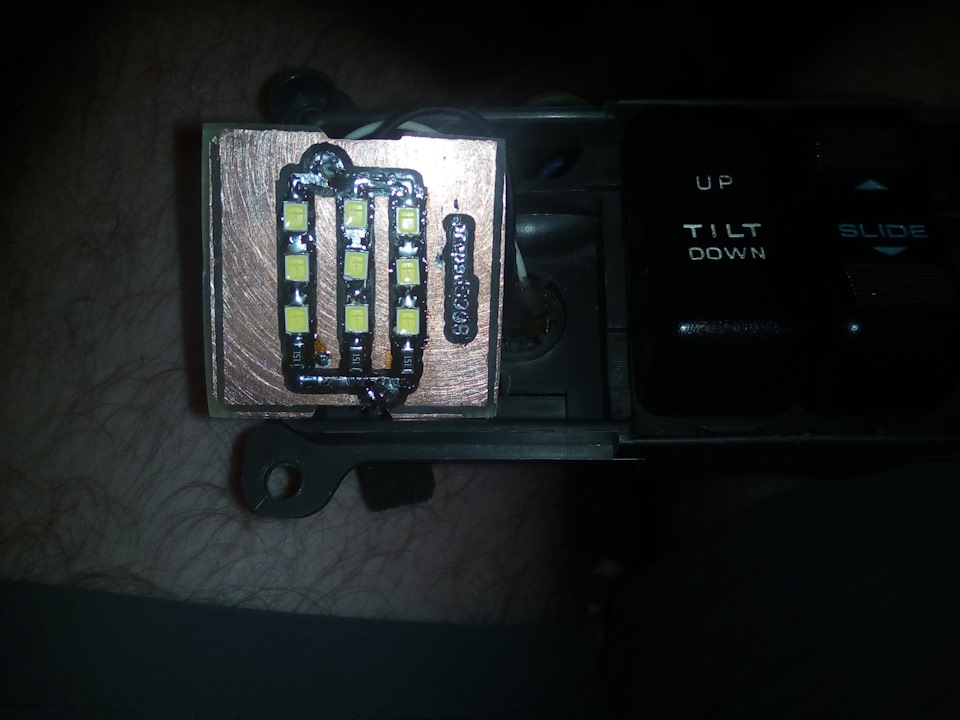

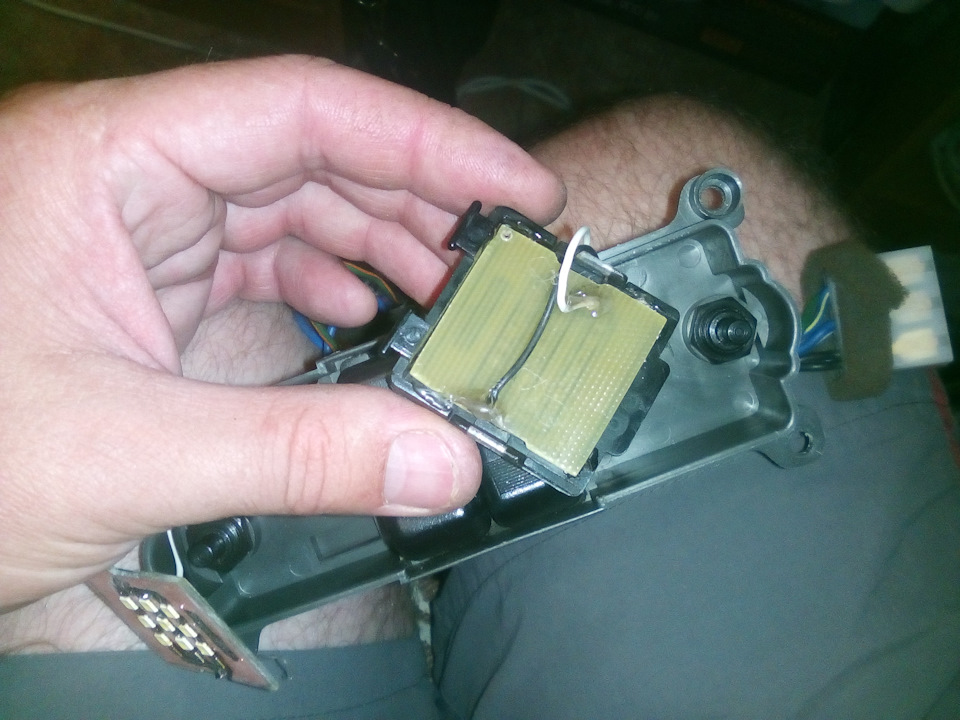

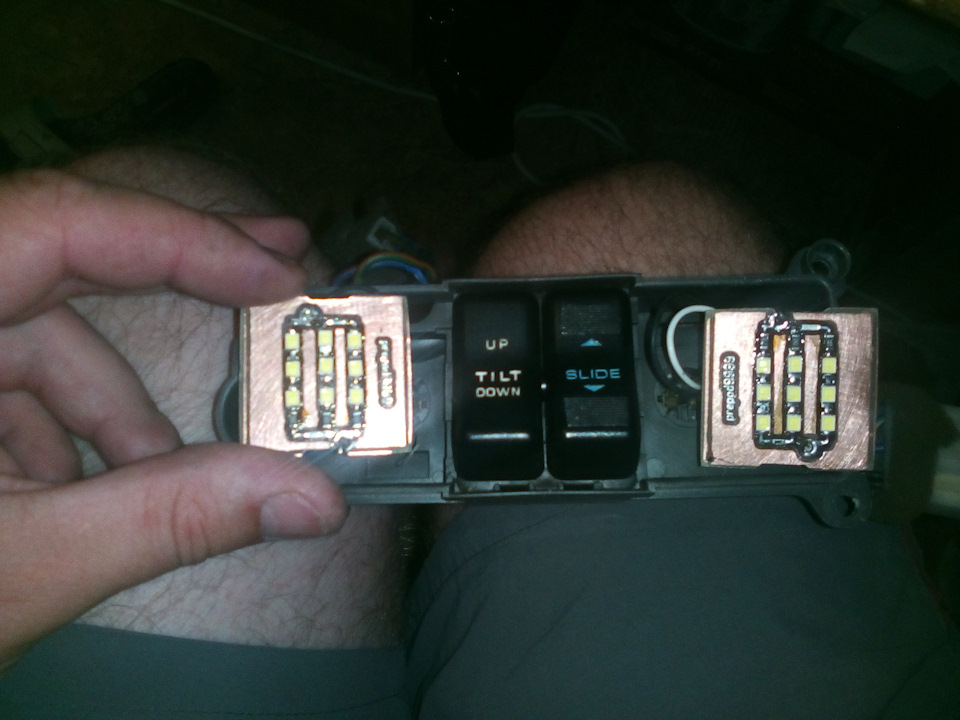

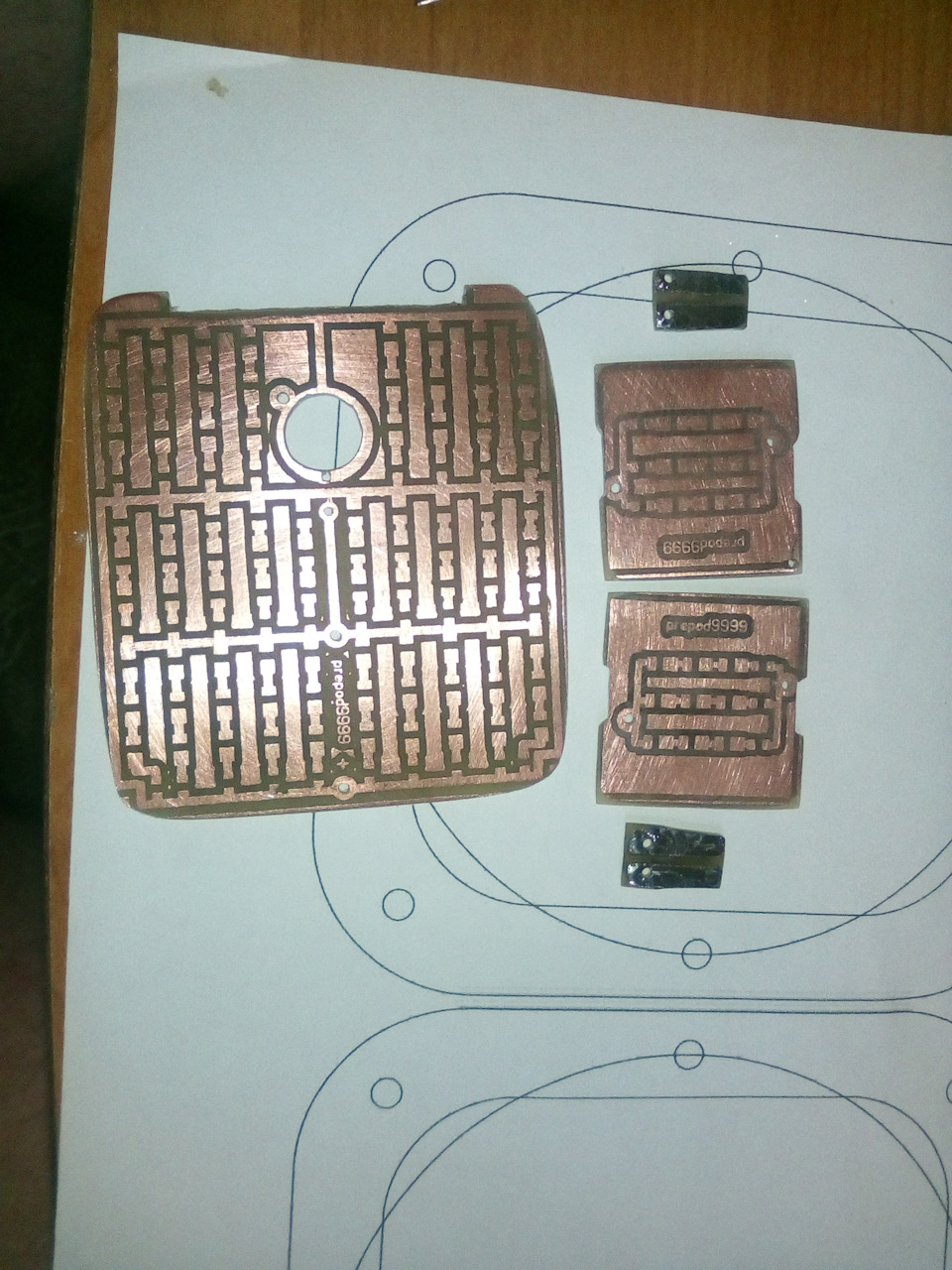

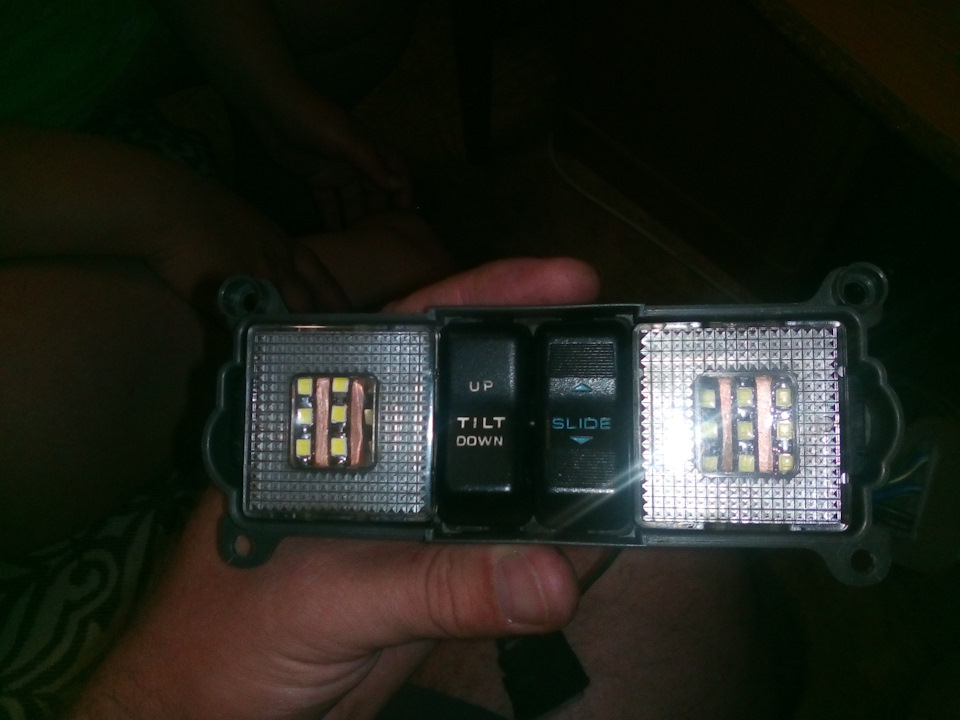

У головному плафоні у мене стояла платівка з наклеєними шматочкамибілої світлодіодної стрічки (18 діодів), а в штурманськихліхтариках стояли кукурудзи по 5 діодів, з яких реально давалосвітло тільки один. (методом ЛУТ). Для штурманських ліхтариківвийшли ось такі плати по 9 білих діодів 3528. Результат такий:
З головним плафоном я трохи заморочився.
Просто зробити плату мені було не цікаво.Я захотів зробити світлодворежимним, а саме:у першому режимі DOOR повинна загорятися тількичастина плати.Це чергове світло.Вона не повинна бути яскравою.Дляцього режиму я впаяв 24 діода.Окрім того, оскільки салон у менепересвічений у синій колір я захотів і в плафон додати синій.Зцього в цій частині плати впаяно 12 білих діодів та 12 синіх.
Другий режим це ON або примусове включення. У цьому режимізагоряється вся плата 84 діода з яких 72 білих і 12 синіх. Длярозділення двох частин плати був використаний перший діод.
Так само довелося переробити вимикач (інакше реалізувати два режимине виходило). Тепер на перемикачі OFF і DOOR помінялися місцями.Плата звичайно гріється. Але як на мене цілком допустимо. За 10хвилин сяйва температура дозволяє тримати плату руками. У мене завесь час володіння автомобілем плафон включався не довше 1-2хвилин. Так що нагрітися точно не встигне.
Камера в телефоні не дуже якісна. У реалі світить дуже яскраво.Трохи відео як це працює:Всім добра! Далі буде.
