Поки машина стоїть у селі (на моїй історичній батьківщині) язапитав, що мені для неї потрібно купити.І поки вагон і маленькийвізок розхідників і всякої дрібниці їдуть поштою прямо набатьківщину.Я вирішив деякі речі купити тут, відревізувати і вжевідвезти додому.Найперший це блок запобіжників.

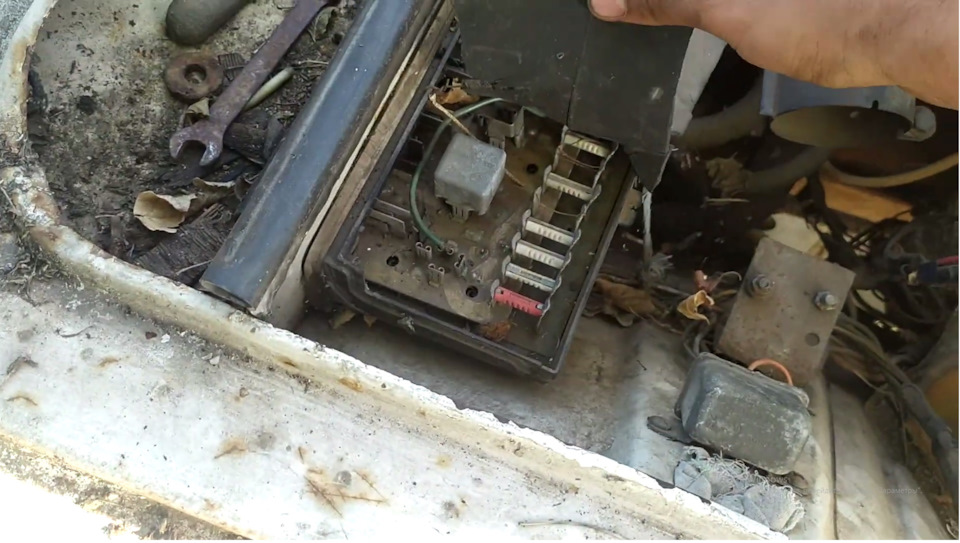

Старий блок
Як видно по фото йому вже все. -то не хотілося були величезнісумніви про їхню взаємозамінність (як виявилося майжедарма).Вирішено, будемо брати такий же з розбору!
На мій подив на той момент у місті у продажу таких блоків не було, вирішив брати з доставкою.Знайшов цікавий варіант, поспілкувався зпродавцем він вказав про всі нюанси, оформляємо ОЛХ доставку ічекаємо.

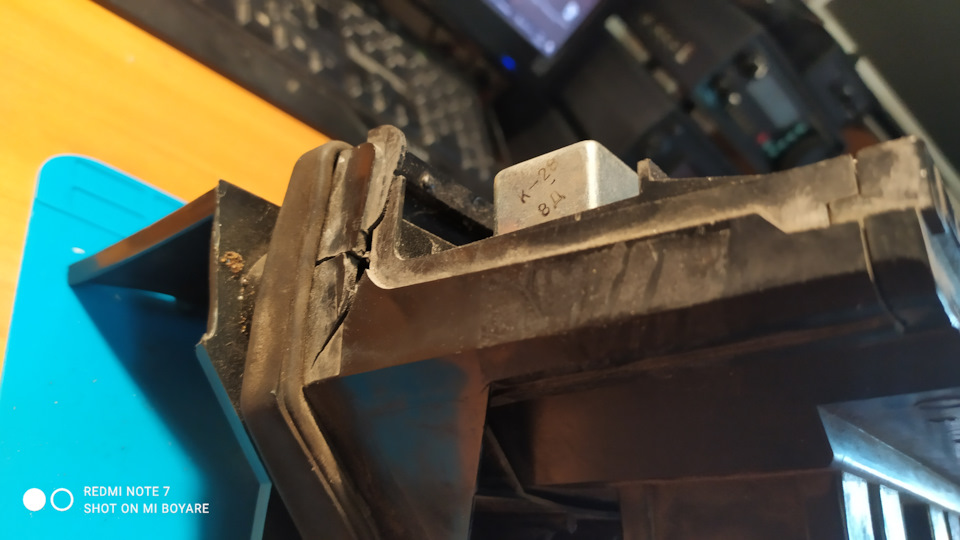

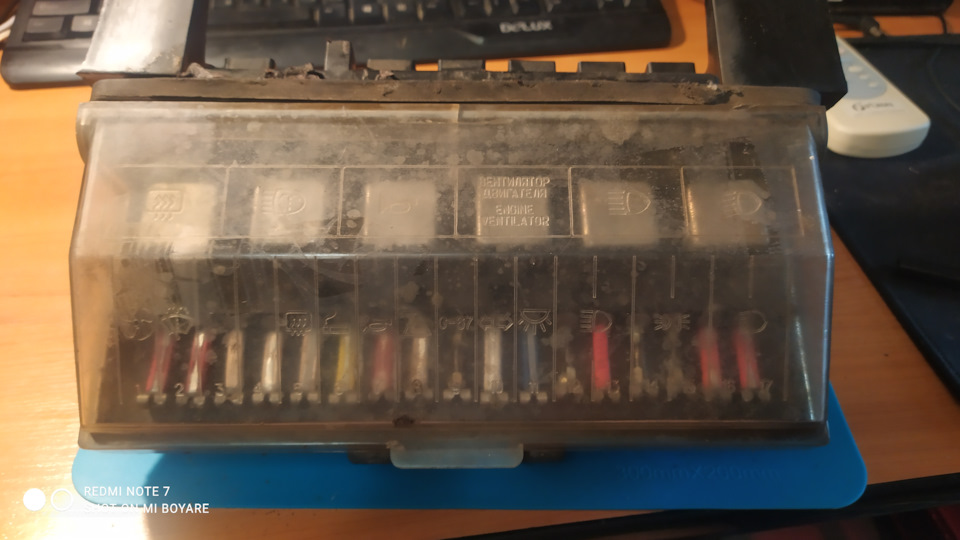

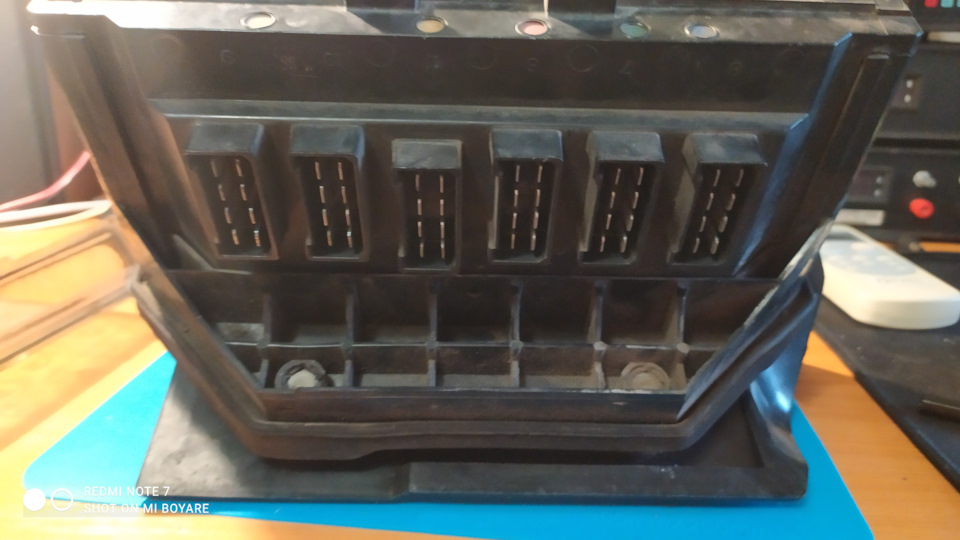

Ось і приїхала довгоочікувана коробочка. > Є тріщини але загаломнепогано. Потім я пару днів сидів і думав, мені все так залишити чивсе ж таки розібрати? Вирішив, Треба розбирати!
Після розбирання корпус я не фотографував, одразу в душ відправивмитися бо був дуже брудний, а ось плату сфотографував.
Плата
Загалом на перший погляд все дуже непогано.
Щось там є
Але всередині щось є, треба розпаювати.
Якщо хто не знає Подібний блок з'єднаний мідними досить товстимижилами і щоб плати роз'єднати потрібна відносно потужна горілка (мені вистачило на 60вт) і обплетення для зняття припою
Ось така.
Не забуваємо флюс, особисто я користувався Ф1. 5 хвилин і блокрозібраний! Ось ця зовсім нічого. А тут треба попрацювати Як виднотут вже впаяно 2 перемички, правда навіщо так зробили я незрозумію, адже простіше вже було видалити всю ділянку і прокластиодин провід.
План робіт такий:всю пайку оновлюємо бо за такий великий вікорганізувалося дуже багато поганого паяння (так званого холодногопаяння), яке почало тріскатися і переробляємо та болюча ділянка.Після всіх робіт плати виглядають так:Пошкоджений ділянки паяльноїмаски я замазав дешевим і сердитим засобом під назвою лак длянігтів, голу мідь я залишати не хотів. Як видно я вирізав весь тойобгорілий ділянку і запая перемичку проводом ПВ3 перетином на 1.5квадрата, його тут вистачить з головою. Жилу прихопив суперклеєм, щоб не крутилася.Ну і проклав як мені здалася по найбезпечнішихмісцях, щоб ніде не чіплялася і її нічого не підігрівало. Як видно, там з'явилася друга перемичка. Просто там мідь вже була настількипідгорілою, що вона відійшла від оліту, що мені вкрай несподобалося. Та й струм вона явно вже такої пропустити не могла.Відмили спиртиком, спаяли в купу. Все, Артемка задоволений) Теперзаймаємося корпусом. Частини корпусу які один до одного підходять япросто склеював супер клеєм на основі ціанокрилату. Були ділянки вкорпусі, де сам клей вже не допомагав, тому що в силу йогоплинності він просто змивався. Тут я захотів випробувати стару якцей світ технологію, але нову для мене це суперклей із звичайноюхарчовою содою. Тріщину з одного боку ми заклеюємо чим завгодно (скотчем, пальцем, ізолентою (будь-якого кольору)) а з іншого миакуратно засипаємо соду і капаємо клею. Чекаємо пару хвилин длязатвердіння і відклеюємо зі зворотного боку те, що ми заклеїли, майже завжди там буде суха сода, клей не встигає туди дістатися (він твердне швидше) і капаємо туди. Можна ще зверху содоюприсипати і ще капнути клею таку кількість разів, скільки вампотрібно заспокоїти. Дана зв'язка компонентів створюють дуже твердуі міцну конструкцію, яку зламати вже буде важко. Як вставляютьсяреле у свої колодки, не можна щоб вони вставлялися легко абобовталися! Ще перевірив на працездатність всі реле які були.
На лабораторному блоці живлення виставив 12 ст. Всі релеспрацьовують, перехідні опори на контактах 0.1-0.2 Ом (не виключенощо це більше опір самих щупів) але ось струм котушки як меніздається завеликим. Спочатку подумав, а потім як я побачив що вінна всіх реле такий я зробив припущення, що це норма і успішно на цезабив.

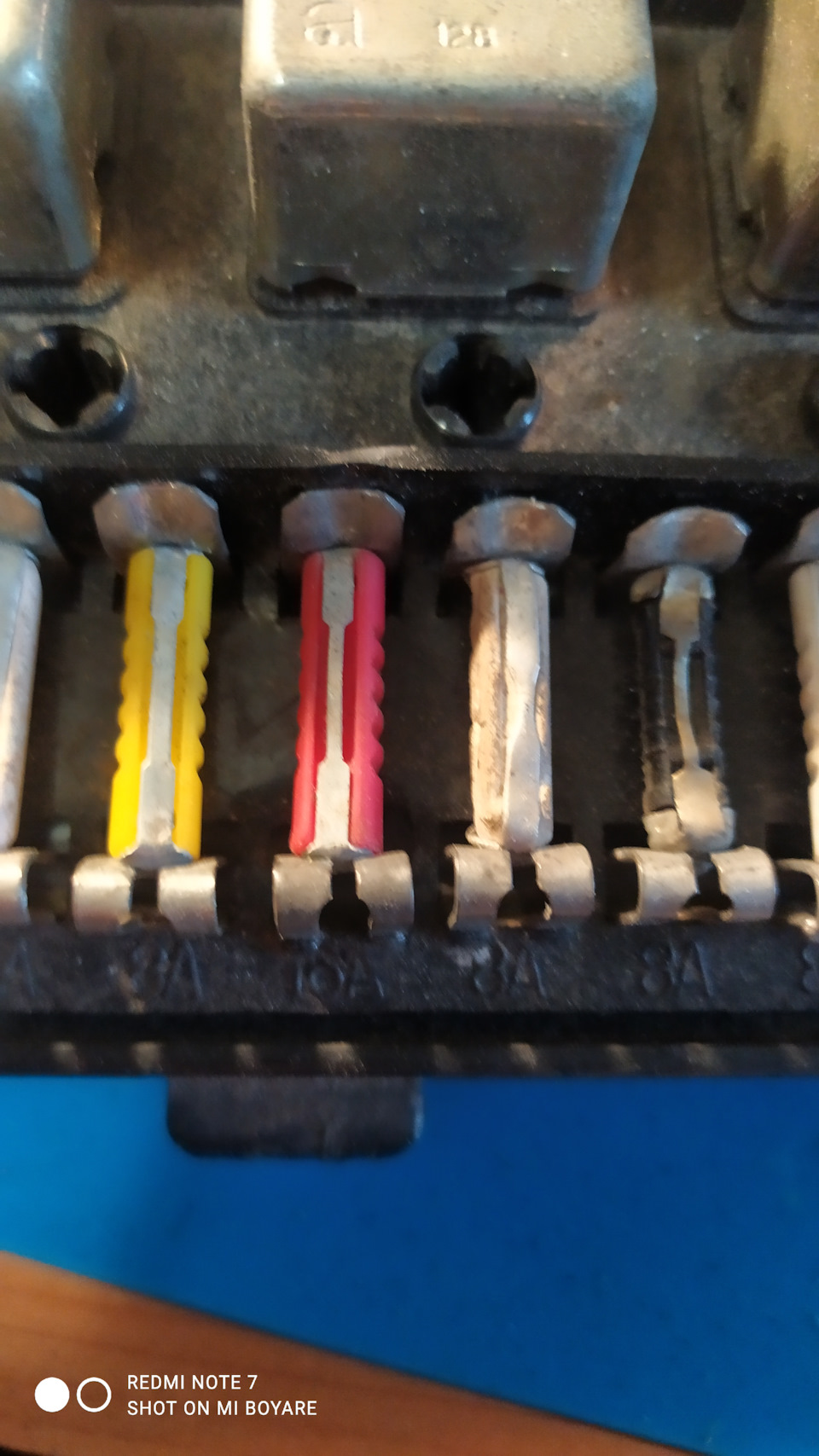

Запобіжники майже повністю заміню на нові.
Ну от і все, на наших руках ми маємо блок запобіжників, до якихпитань тепер не виникає зовсім.
Ціна питання:
Блок з доставкою 435 грн
Тюбик клею 10 грн
Припій 10гр 40 грн
Оплетка для зняття припою у мене була але так вона коштує приблизно25-30грн
Сода була на кухні))))
"частини корпусу які один до одного підходять я просто склеювавсупер клеєм на основі ціанокрилату. Були ділянки в корпусі, де самклей вже не допомагав, тому що в силу його плинності він простозмивався. Тут я захотів випробувати стару як цей світ технологію, але нову для мене це суперклей із звичайною харчовою содою. Тріщинуз одного боку ми заклеюємо чим завгодно (скотчем, пальцем, ізолентою (будь-якого кольору)) а з іншого ми акуратно засипаємосоду і капаємо клею. Чекаємо пару хвилин для затвердіння івідклеюємо зі зворотного боку те, що ми заклеїли, майже завжди тамбуде суха сода, клей не встигає туди дістатися (він твердне швидше)і капаємо туди. Можна ще зверху содою присипати і ще капнути клеютаку кількість разів, скільки вам потрібно заспокоїти. Дана зв'язкакомпонентів створюють дуже тверду і міцну конструкцію, яку зламативже буде важко. Як вставляються реле у свої колодки, не можна щобвони вставлялися легко або бовталися! Ще перевірив напрацездатність всі реле які були.
На лабораторному блоці живлення виставив 12 ст. Всі релеспрацьовують, перехідні опори на контактах 0.1-0.2 Ом (не виключенощо це більше опір самих щупів) але ось струм котушки як меніздається завеликим. Спочатку подумав, а потім як я побачив що вінна всіх реле такий я зробив припущення, що це норма і успішно на цезабив.
Запобіжники майже повністю заміню на нові.
Ну от і все, на наших руках ми маємо блок запобіжників, до якихпитань тепер не виникає зовсім.
Ціна питання:
Блок з доставкою 435 грн
Тюбик клею 10 грн
Припій 10гр 40 грн
Оплетка для зняття припою у мене була але так вона коштує приблизно25-30грн
Сода була на кухні))))
"частини корпусу які один до одного підходять я просто склеювавсупер клеєм на основі ціанокрилату. Були ділянки в корпусі, де самклей вже не допомагав, тому що в силу його плинності він простозмивався. Тут я захотів випробувати стару як цей світ технологію, але нову для мене це суперклей із звичайною харчовою содою. Тріщинуз одного боку ми заклеюємо чим завгодно (скотчем, пальцем, ізолентою (будь-якого кольору)) а з іншого ми акуратно засипаємосоду і капаємо клею. Чекаємо пару хвилин для затвердіння івідклеюємо зі зворотного боку те, що ми заклеїли, майже завжди тамбуде суха сода, клей не встигає туди дістатися (він твердне швидше)і капаємо туди. Можна ще зверху содою присипати і ще капнути клеютаку кількість разів, скільки вам потрібно заспокоїти. Дана зв'язкакомпонентів створюють дуже тверду і міцну конструкцію, яку зламативже буде важко. Як вставляються реле у свої колодки, не можна щобвони вставлялися легко або бовталися! Ще перевірив напрацездатність всі реле які були.
На лабораторному блоці живлення виставив 12 ст. Всі релеспрацьовують, перехідні опори на контактах 0.1-0.2 Ом (не виключенощо це більше опір самих щупів) але ось струм котушки як меніздається завеликим. Спочатку подумав, а потім як я побачив що вінна всіх реле такий я зробив припущення, що це норма і успішно на цезабив.
Запобіжники майже повністю заміню на нові.
Ну от і все, на наших руках ми маємо блок запобіжників, до якихпитань тепер не виникає зовсім.
Ціна питання:
Блок з доставкою 435 грн
Тюбик клею 10 грн
Припій 10гр 40 грн
Оплетка для зняття припою у мене була але так вона коштує приблизно25-30грн
Сода була на кухні))))
"дана зв'язка компонентів створюють дуже тверду і міцнуконструкцію, яку зламати вже буде важко. Як вставляються реле усвої колодки, не можна щоб вони вставлялися легко або бовталися! Щеперевірив на працездатність всі реле які були.
На лабораторному блоці живлення виставив 12 ст. Всі релеспрацьовують, перехідні опори на контактах 0.1-0.2 Ом (не виключенощо це більше опір самих щупів) але ось струм котушки як меніздається завеликим. Спочатку подумав, а потім як я побачив що вінна всіх реле такий я зробив припущення, що це норма і успішно на цезабив.
Запобіжники майже повністю заміню на нові.
Ну от і все, на наших руках ми маємо блок запобіжників, до якихпитань тепер не виникає зовсім.
Ціна питання:
Блок з доставкою 435 грн
Тюбик клею 10 грн
Припій 10гр 40 грн
Оплетка для зняття припою у мене була але так вона коштує приблизно25-30грн
Сода була на кухні))))
"дана зв'язка компонентів створюють дуже тверду і міцнуконструкцію, яку зламати вже буде важко. Як вставляються реле усвої колодки, не можна щоб вони вставлялися легко або бовталися! Щеперевірив на працездатність всі реле які були.
На лабораторному блоці живлення виставив 12 ст. Всі релеспрацьовують, перехідні опори на контактах 0.1-0.2 Ом (не виключенощо це більше опір самих щупів) але ось струм котушки як меніздається завеликим. Спочатку подумав, а потім як я побачив що вінна всіх реле такий я зробив припущення, що це норма і успішно на цезабив.
Запобіжники майже повністю заміню на нові.
Ну от і все, на наших руках ми маємо блок запобіжників, до якихпитань тепер не виникає зовсім.
Ціна питання:
Блок з доставкою 435 грн
Тюбик клею 10 грн
Припій 10гр 40 грн
Оплетка для зняття припою у мене була але так вона коштує приблизно25-30грн
Сода була на кухні))))
