Приладова панель.

Всім привіт. Поїздка цього місяця розділиться на кілька записів уборт журналі. Сьогодні мова піде про панель приладів. До мене всімкому не ліньки.Таки продовжимо.
Найперше що мене прям виморожувало це дуже тьмяне підсвічуванняприладів.Щоб щось побачити потрібно прямий вдивляються, а це сильнотаки відволікає від дороги.

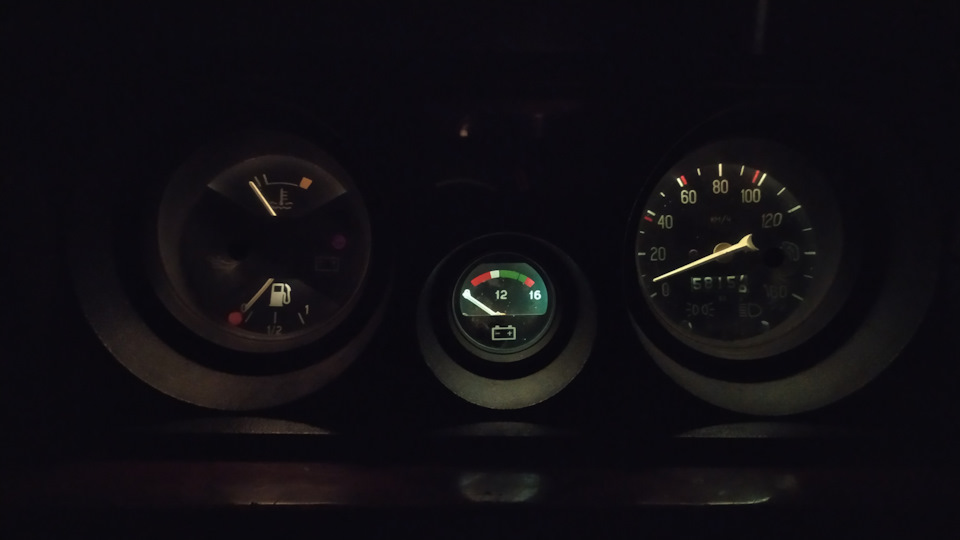

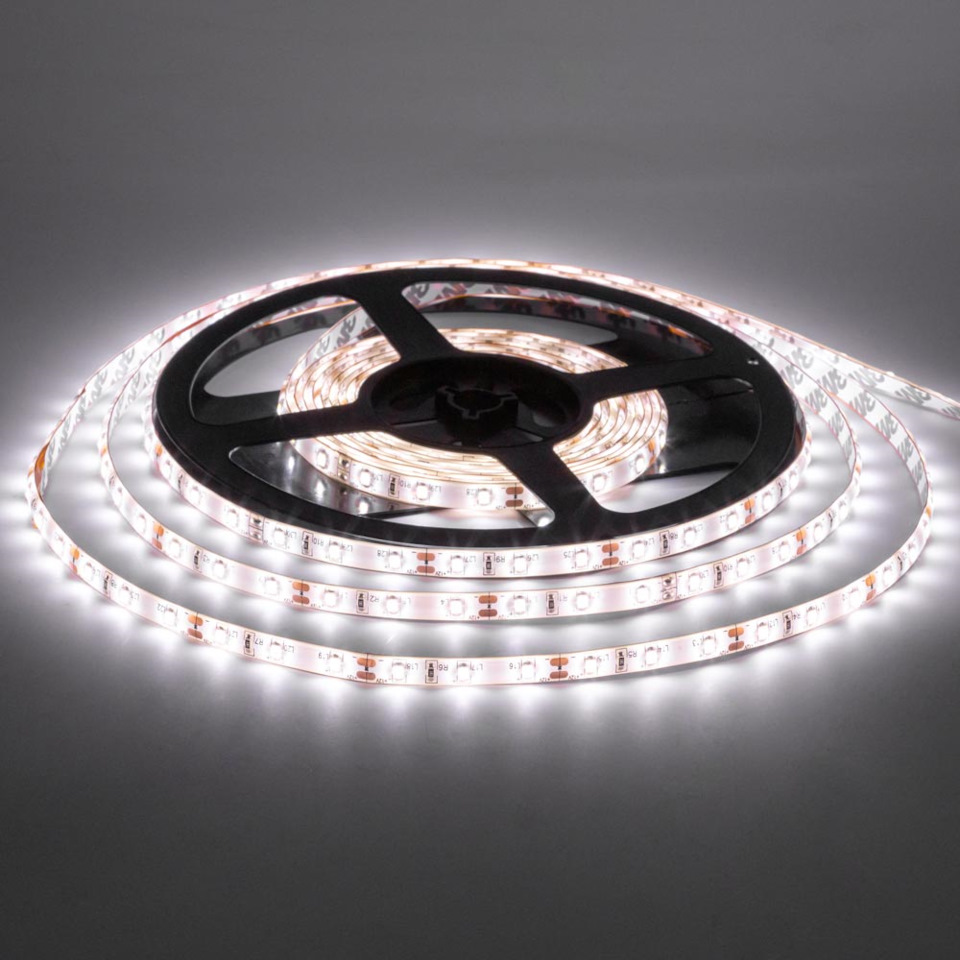

< І так, тут мій сяомі вирішив побути дофіга фотоапаратом ідосить непогано все запам'ятав, але повірте на слово, все булопогано. Світлодіоди Я вирішив піти найпростішим шляхом, цесвітлодіодна стрічка і понижувальний перетворювач (про нього ярозповім пізніше).

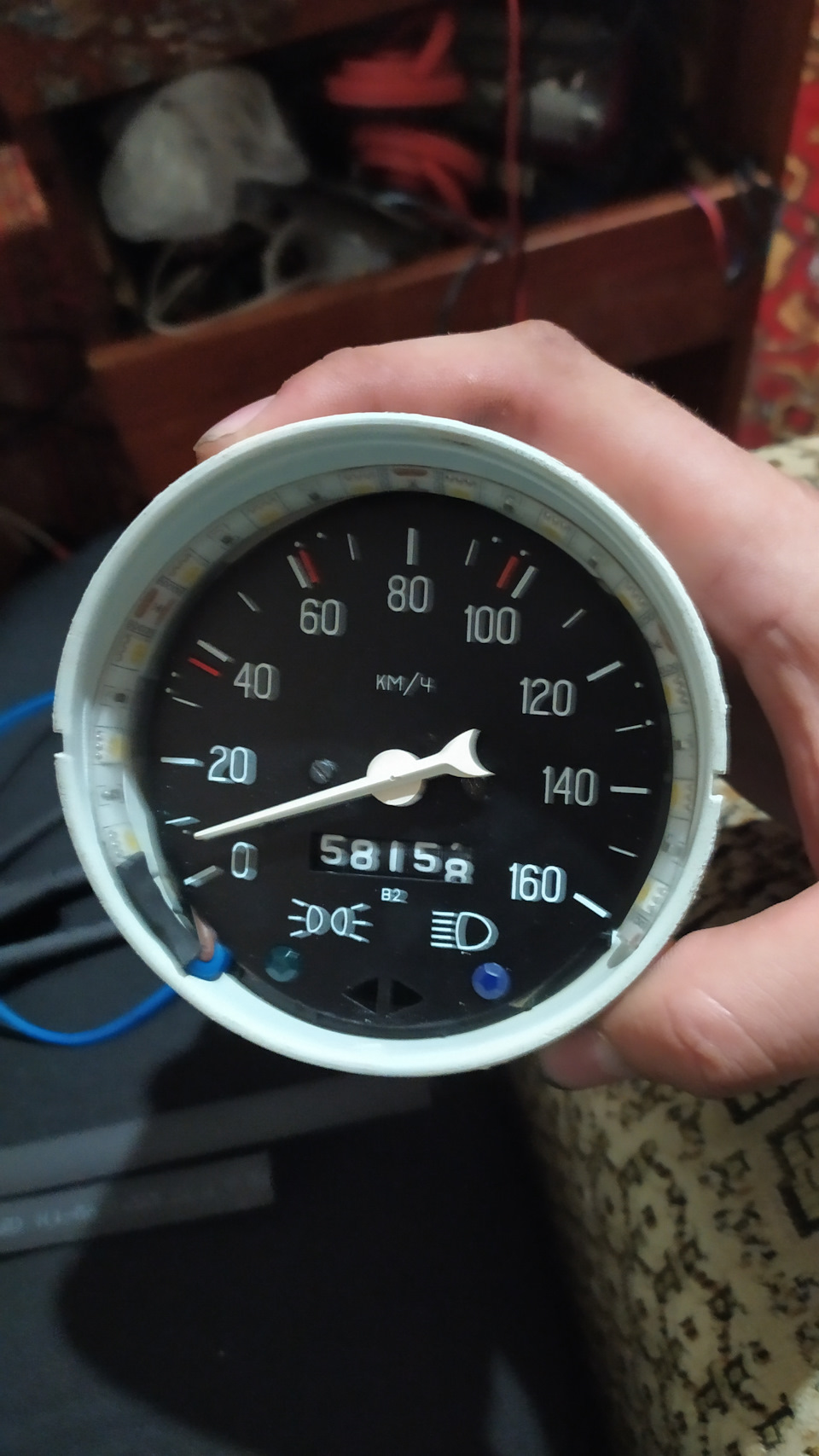

Типу такого. З автомобіля і розбираємо прилади Перший під ніжпотрапив спідометр, в принципі нічого хитрого крім того що вінповністю розбирається тільки через зняття стрілки. ) Ну і збираємоназад, має вийде щось типу такого.

Проводи трохи товсті але які знайшов у той момент. Приладкомбінований, там теж нічого складного (навіть нічого не сфоткав)але дроти від стрічки повинні бути припаяні тонкі інакше ви йогоназад не зберете.

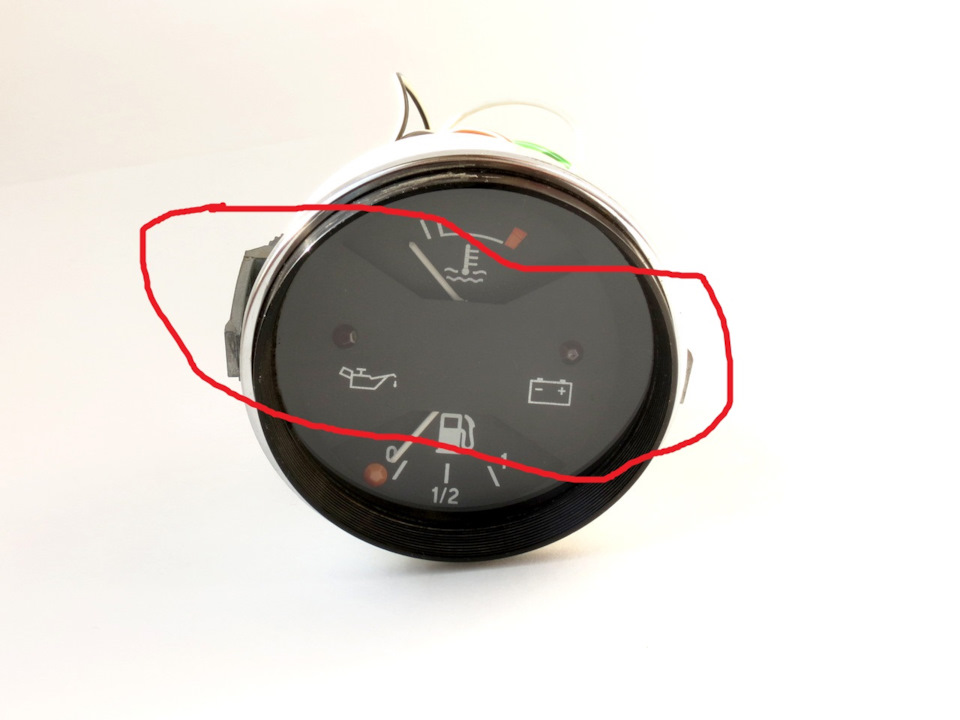

Ось ця накладка на місце не стане. >
Врахуйте ще що кріпиться вона шляхом підплавленням пластику вбезпосередній близькості цієї нахлабучки.

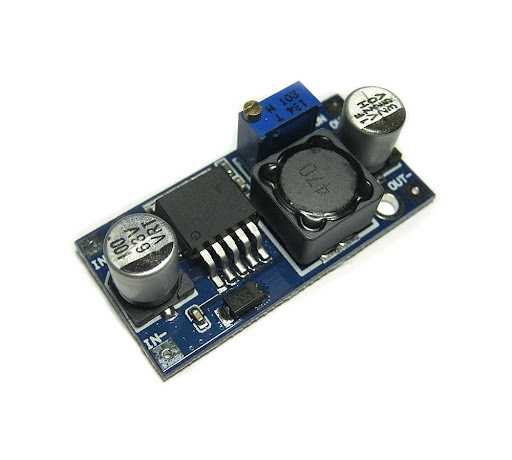

Знижуючий перетворювач підключаємо до стрічки їм ми регулюватимемокомфортну для нас яскравість приладів, шкода що тахометр регулюватиз ним не можна буде. br/>
Ще захотів встановити тахометр. Просто хочу, виправдань цьомунемає. Атшахі не варіант, тому замовив з китаю один із найдешевшихваріантів. Шукається елементарно, вбиваєте в пошуковику "тахометр52мм" він перший у списку буде (або один з перших) Встановлюватисявін замість вольтметра, так як у мене є цифровий то тепер практичнайого цінність принульова.
Схема підключення Тахометра : (схема від вашої можевідрізнятись)
Зелений на котушку запалювання
Чорний "-"
Інші з'єднуємо разом і підключаємо до плюсу.
< /
Встає болт він. Старий прилад виймаємо, новий вставляємо ізатягуємо гайку на корпусі приладу.
Підсумок
Ну тепер все "стильно, модно молодіжно"
Тахометр здається трохи яскравим, але якщо відволікати від дорогине буде то й нехай, якщо ні, то встановлю резистор який-небудь.Прилади не сліплять, видно добре, і засвіти від світлодіодів менедо речі не дратують) Ось як виглядає це все на машині, знімав уденний час доби. > Незрозуміла ще природа появи ось цих осьсіпання стрілки, думаю згодом розберуся. Можливо потрібно булопровести первинне налаштування цього приладу (так, і таке буває) ая успішно поклав на це болт. Ну от власне і все, дякую за увагу).
