Як усім відомо, для живлення магнітоли необхідні два плюси:+12ВАТ і АСС+ Найчастіше для них застосовуютьсяжовтий< /b> та червоний проводи, відповідно.
Одна з найпоширеніших схем в інтернеті
По заводу, у всіх мануалах, пишуть підключення магнітоли
через F6 — помаранчевий провід — ВАТ+ —постійне харчування; < br/>
і через F9 — жовтий провід — АСС+ —живлення від запалення.

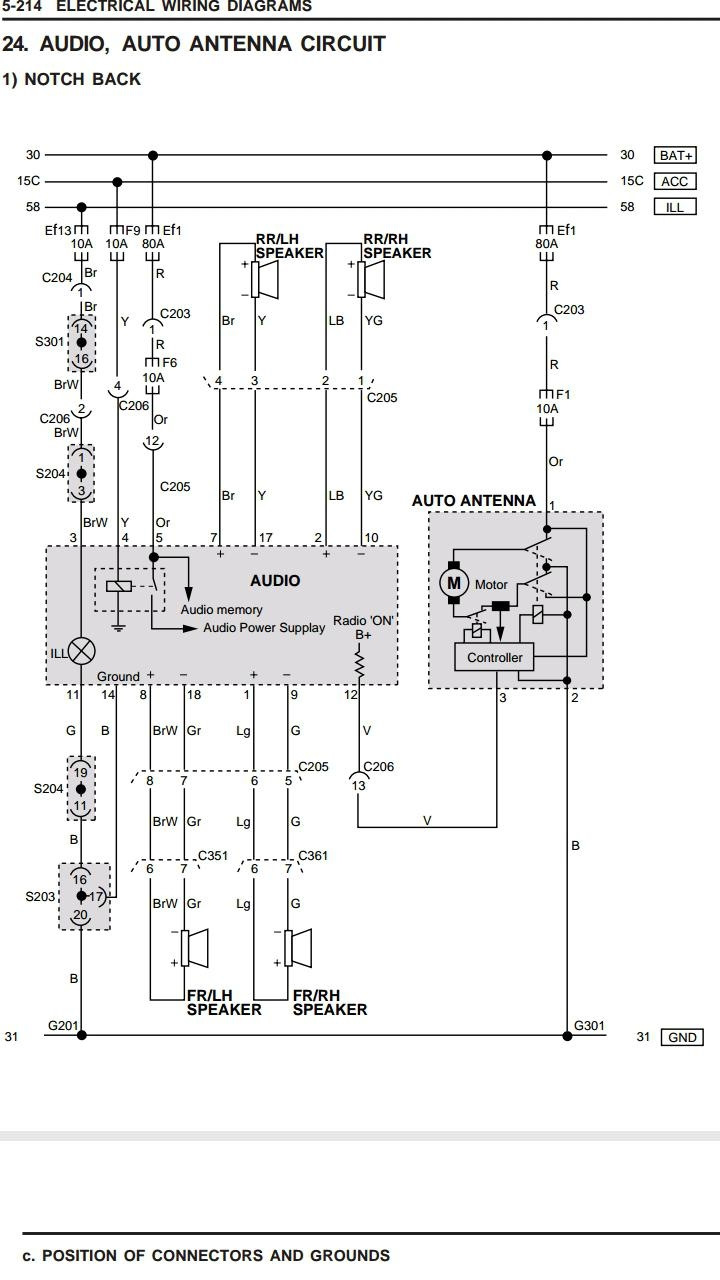

Заводська схема
АЛЕ! Якщо уважно подивитися на колонку запобіжників салону, то спостерігаємо картину, що обидва запобіжники F6 > іF9 знаходяться на одній колонці, лівій, яка постійноперебуває під напругою ВАТ+.
Давно читав статтю < b> SidRSANYA, і знав про цейбік із заводу. Збирався виправити, тим більше ділів то роботи ...Та всі руки ніяк не доходили. Але останнім часом, стало мене вжевтомлювати, що машина, стоячи 2-3 дні під будинком на сигналізації, не хоче після цього заводиться, через відсутність зарядуакумулятора. На стандартній 1din магнітолі це не такпомітно, або термін розряду акумулятора більший, але з моєю жирною2din магнітолою, ця проблема останнім часом стала дужегостро. Набридло просити сусідів по парковці або хлопців з могоChernigiv Lanos Club, щоб прикурили мені в черговий раз.
Психанув, поїхав у гараж вирішити це питання.

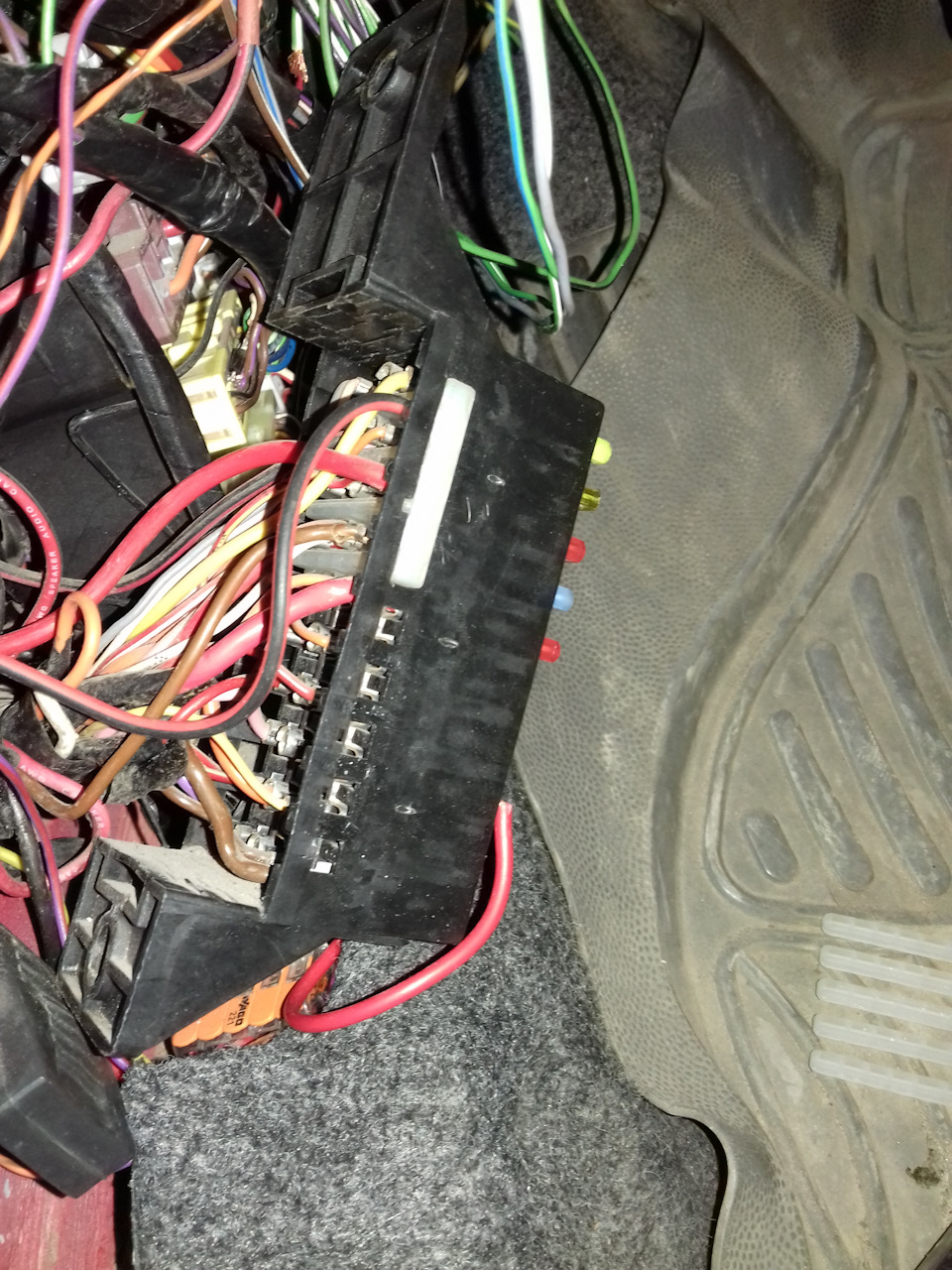

Знімаємо пластикову обшивку у лівої ноги водія. Відкручуємо 2 болтина 10, і маємо блок запобіжників салону у вільному русі, в руках.F9 і справді з'єднаний з рештою запобіжників групиВАТ+. Перевірив ще раз з боку роз'єму магнітоли - жовтий ічервоний проводи - насправді, весь час під напругою.
За розфарбовування проводів, мені теж не сподобалося, тому вжеготувався до того, щоб і перепинати роз'єм магнітоли.
Дістаємо білі фіксатор контактів запобіжників і, через деякий час, з матами і бубнами, дістаємо контакти запобіжників. Витягнув одинфіксатор контактів. > F9 запитані разом, а F10 —прикурювач — як і належить окремо від запалення.
Нам необхідно відокремити контакт запобіжника < b> F9 відзагальної шини запобіжників групи ВАТ+, і приєднати його дозапобіжника F10.

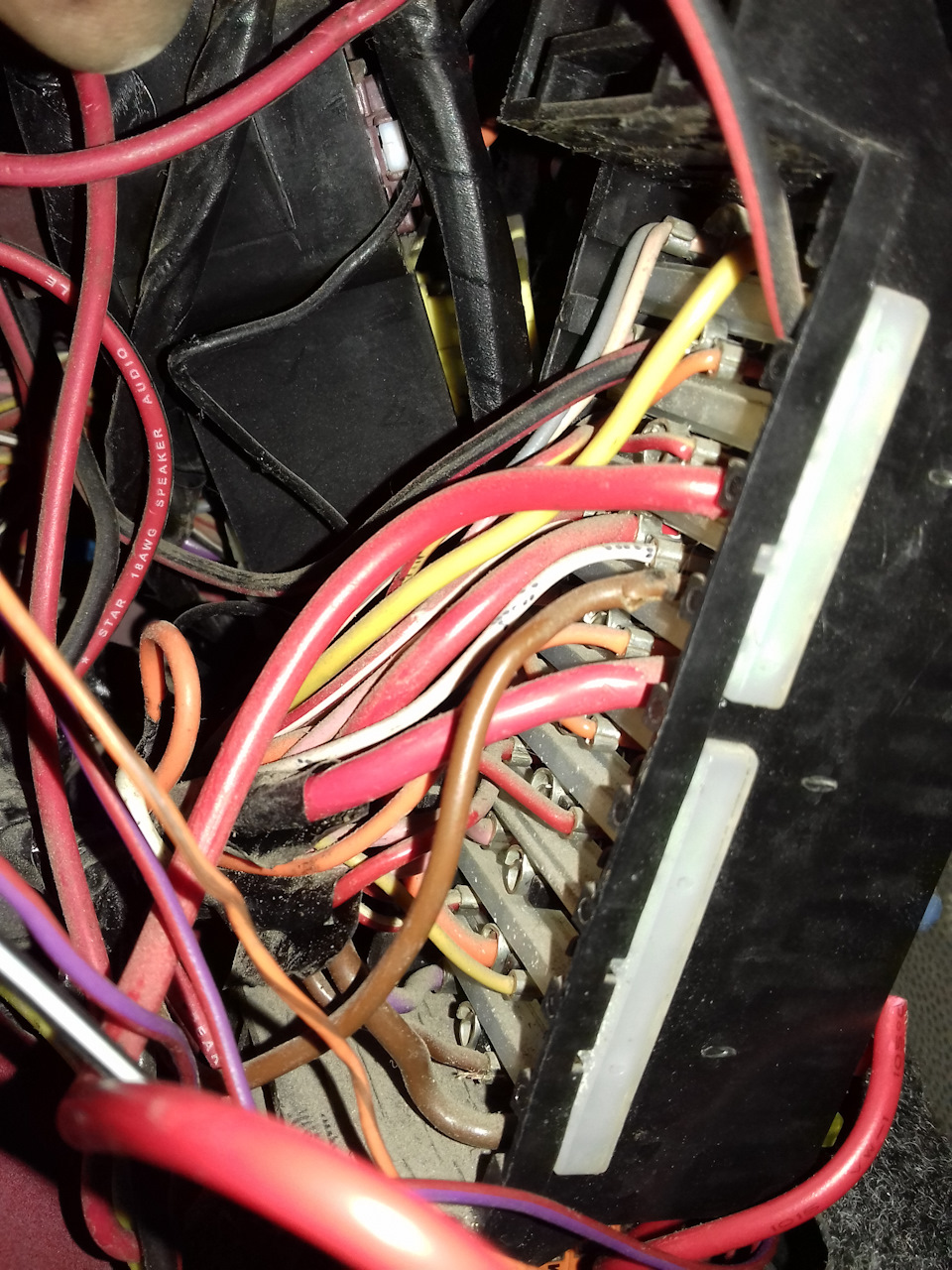

Знайшов про всяк випадок провід по жирніше, відповідногозабарвлення, припаяв до контактів запобіжників F9 таF10.
Перемичка. Таким має бути правильне підключення
Перевіряємо — при вимкненому запаленні

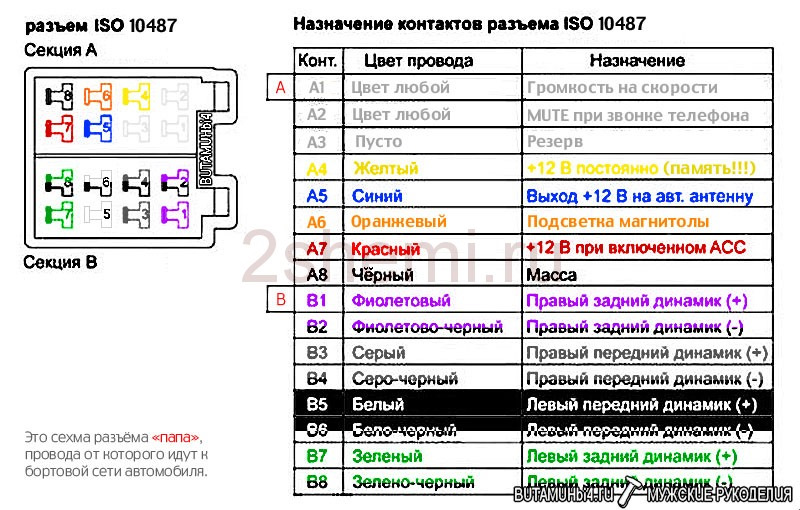

Розташування контактів у ISO роз'ємі відповідає схемі
Показання на жовтому дроті ВАТ+
Показання на червоному дроті АСС+
< Живлення тепер приходить правильно. Але при перевірцівключенням/вимкнення запалення було з'ясовано, що хоч і 12В ізалишаються на жовтому дроті, але все одно скидається пам'ятьмагнітоли. Це не є добре, тому що після кожного вимкненнязапалювання або після заводу машини, всі налаштування:частотистанцій, яскравості екрану, час, поканальне налаштування звуку, час, GPS, налаштовувати знову треба.
Спасибі другові Isaul76, за його бажання допомагати іневимірне терпіння, саме він зміг мене витримати і все ж такипідтвердити мої здогади, аргументувати їх схемами, і допомогтирозібратися з питанням до кінця.
Справа в тому, що як в інтернеті, так і в мануалах існує два видипідключення цих двох проводів, які суперечать один одному. > іА4 відповідно.

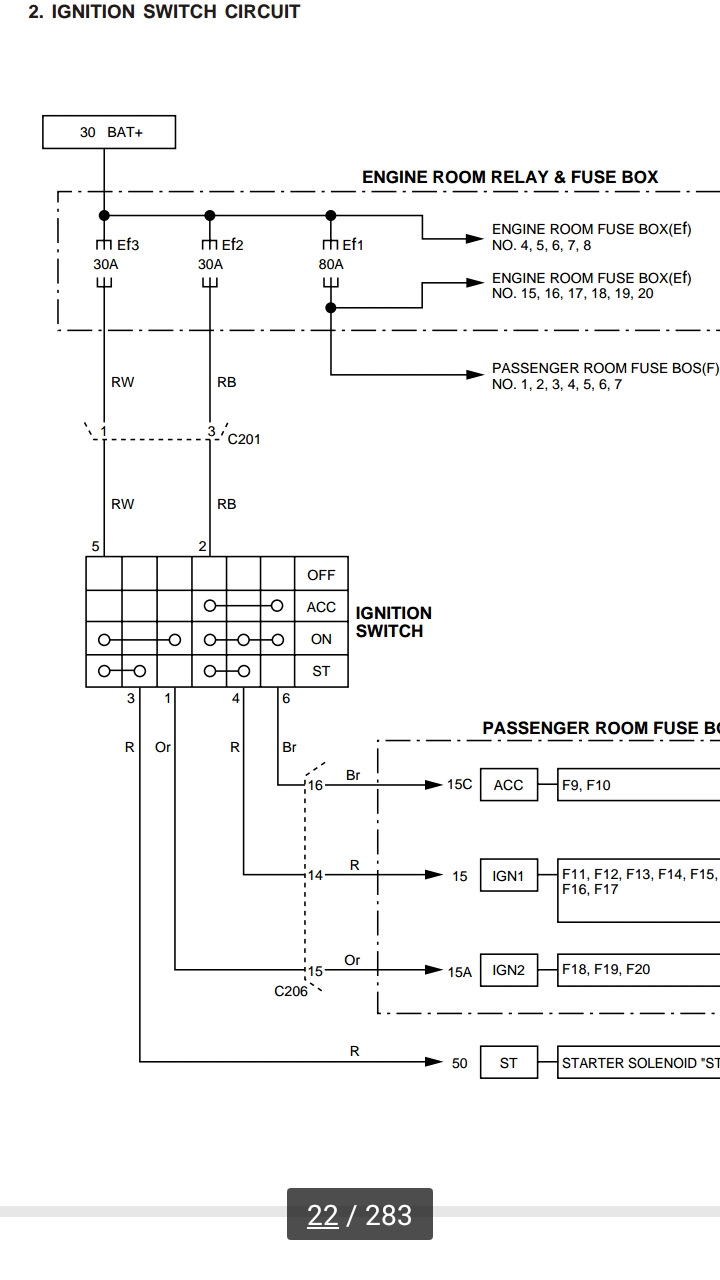

Спочатку було так. Відповідно до першої схеми
Ось так має бути, за схемою нижче
Ось так має бути, правильна схема підключення магнітоли, принаймні, в моєму випадку, з моєю магнітолою. b>
Вірна схема підключення живлення магнітоли
Таким чином у нас магнітола працює і включається від запалення, івідключається при виключенні запалення. Пам'ять магнітоли таналаштування зберігаються. Також бонусом, що я і очікував, отримуємо автоматичне включення\вимикання магнітоли привключенні\вимиканні запалювання.
І весь цей час, робоче місце в авто.У черговий раз порадівкількості світла в авто від своїх обох плафонів))) Так що цю роботурекомендую провести всім, не пошкодуйте пару годин витраченогочасу, і самі і акумулятор залишиться задоволений./b>
