Підсвічування ніг + склопідйомники завжди. (Багато буків)

/**/

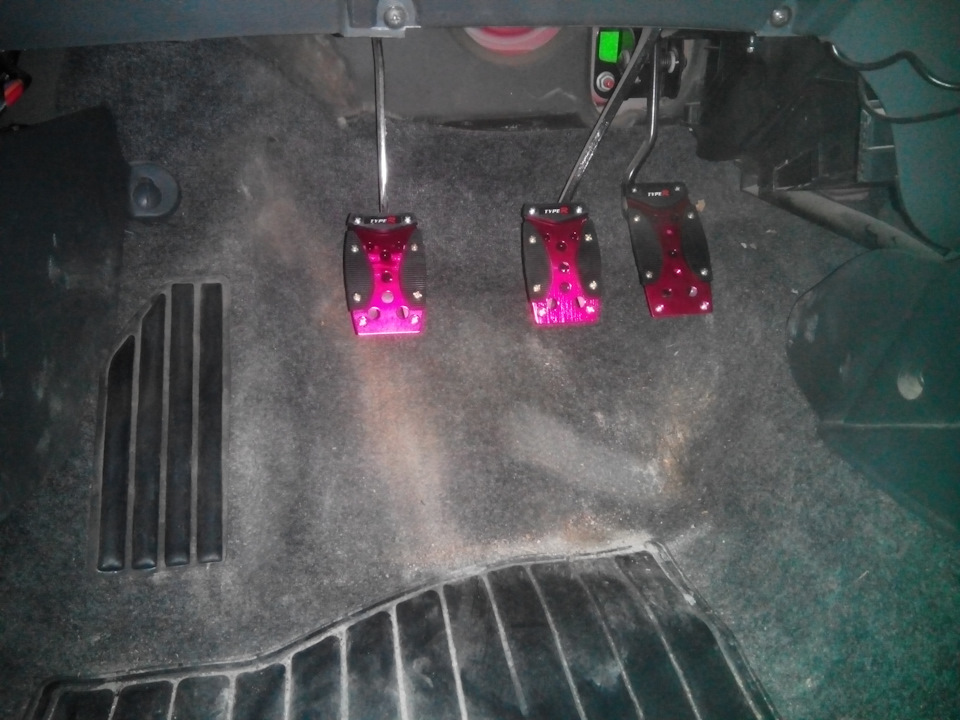

Ось почитавши багато записів БЖ соклубників, і придбавшисимпатичні, як на мене, накладки на педалі,

Накладки на педалі<

було прийнято рішення — Підсвічування ніг — БУТИ! Хоч давнопро неї думав і не ставив, через банальність і заїждженість цієїтеми. Почав, як і належить, з ознайомлення з можливістю вирішенняцього питання і натрапив на труднощі деяких письменників:то непридумають куди підчепити стрічки, то не придумають чим здійснитиосвітлення, то як запитати. Так само дуже здивував факт, що длявстановлення Цей елемент, як здається при першому наближенніспрощує установку, але додає не малоємний шматок робіт. Але навіщонам забруднюватися і робити непотрібні маніпуляції. Але "ми нешукаємо легких шляхів", як сказав дуже хороша людина з нашогосуспільства softerius, так і в моємувипадку).Ну навіщо нам знімати сидіння для того, щоб причепитишматок стрічки з проводом на три стяжки, "камасутра", звичайно, ще та, але заняття стає тим і цікавіше)))
Загалом діодні стрічки, в моєму випадку, червоного кольору, по 6діодів, були попередньо підготовлені, припаяні та заізольовані задопомогою термоусадки до стрічок "поводки", на повідці припаяніконтакти "тата", для легкого демонтажу для проведення будь-якихробіт і встановлені за допомогою парочки багатоповерхових епітетіві деяких поз з " камасутри" на рамки передніх сидінь, приклеїв на 2-х сторонній 3М скотч, і для надійності закріпивстяжками.

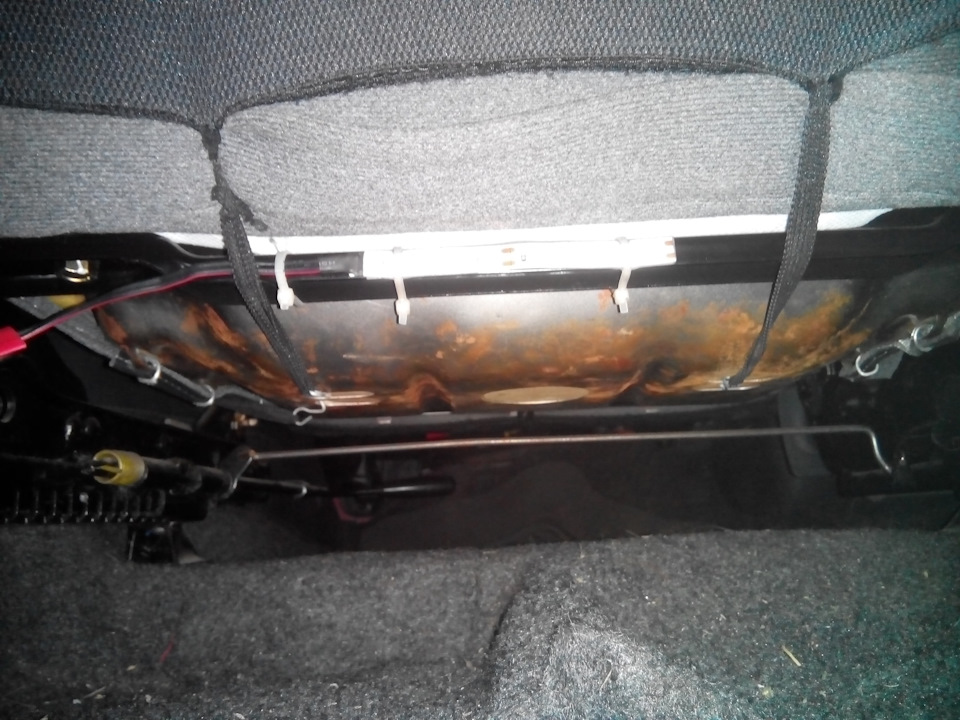

Кріплення стрічки на сидінні водія

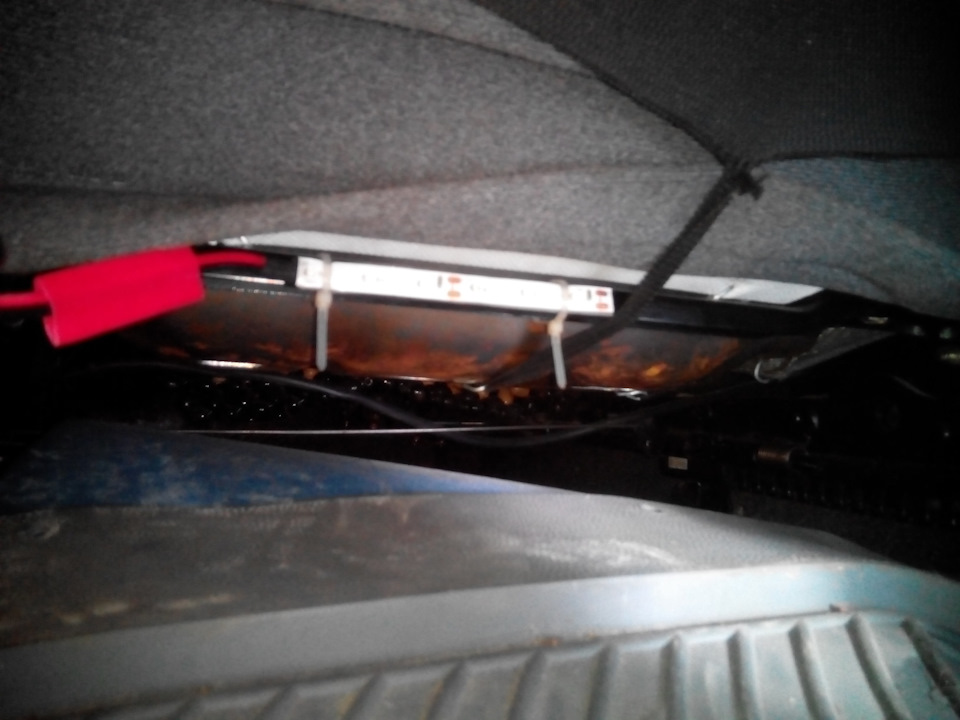

Кріплення стрічки на пасажирському сидінні<

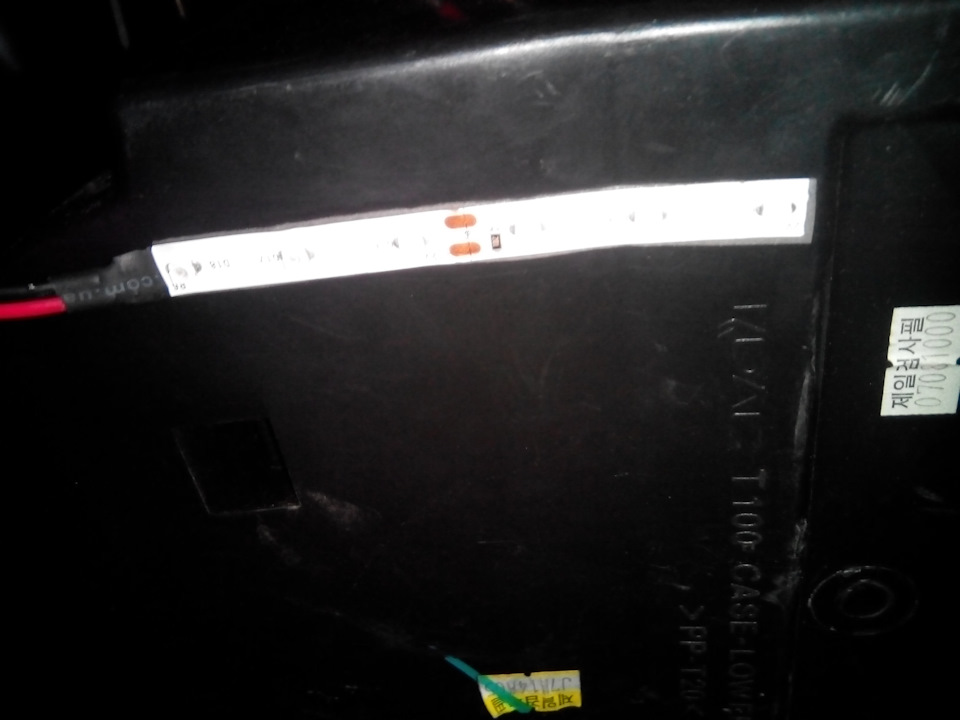

Спереду, для підсвічування ніг пасажира приклеїв стрічку на 3Мскотч на кожух пічки, провід підняв за допомогою проводоутримувачавгору, щоб під ногами не бовтався (улюблена дружина вже встиглазробити зауваження, на кшталт:" а що це під ногамибовтається? ").
Кріплення стрічки підсвічування ніг переднього пасажира

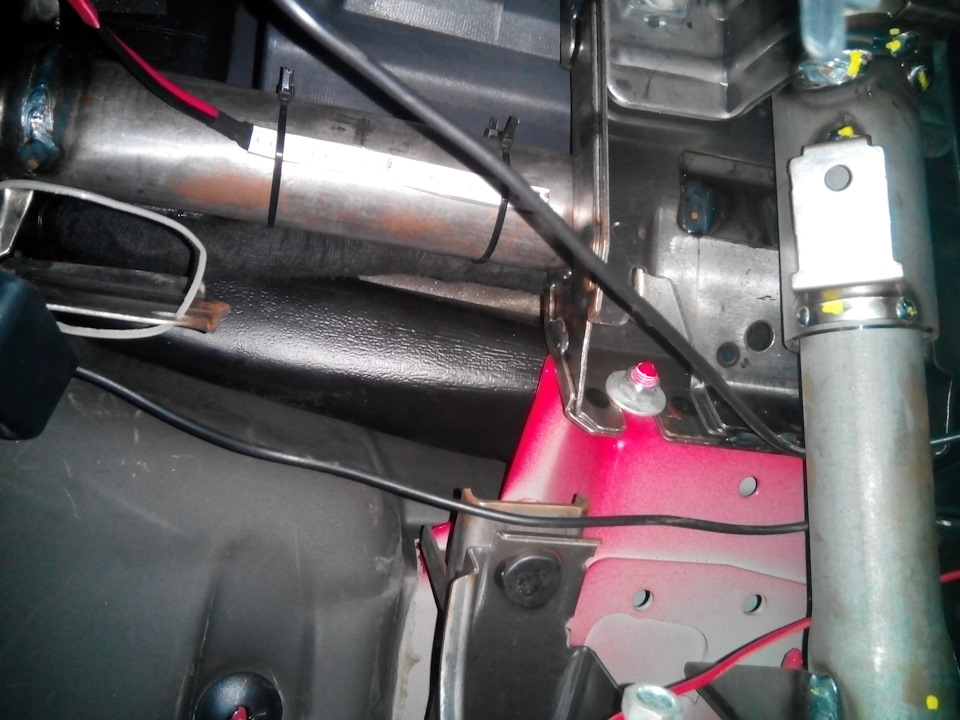

Для підсвічування ніг водія збирався чіпляти стрічку на кожухкермової стійки (пластиковий щиток), але за порадоюsofterius Прикріпив стрічку на трубу рами, щойде над рульовою колонкою аналогічним способом, тобто на 3М скотч +стяжки (у цьому випадку навіть "камасутра" тихо куритьосторонь, з тим як довелося там згинатися і вивертатися, щобдотягнутися і мати можливість будь-які маніпуляції проводити).
Кріплення стрічки для підсвічування ніг водія
Ну та гаразд, на цьому найпростіше було виконано, А далі починаєтьсявеселощі)))
Заздалегідь були знайдені на чудовому сайті www. MegaDriver.orgвивчені, і доопрацьовані схеми підключення. У цьому мені допоміг учерговий раз дорогий "бро" softerius (тобі, друже, найособливіший ПРИВЕТИЩЕ! , і віртуальне пиво-пиття потелефону і Viber-у в залік нашим роботам; -) ) Схему, яку менізрозумів softerius Дологою:
Підключення підсвічування ніг з можливістю примусового відключеннякнопкою Підключитися спочатку треба було до роз'єму плафонаосвітлення салону за цією схемою (не пам'ятаю у кого в записах язнайшов цю картинку, але дуже вона хороша, хоч і на англійськіймові, для того, Щоб розібратися звідки що підключати, але я пронеї на час монтажу і забув, довелося вигадувати самому):Підключенняпідсвічування ніг до роз'єму плафона Роз'єм плафона знаходиться улівої ноги водія за пластиковою обшивкою, тут підходить хорошастаття, добре розписано. Чому саме вона? - Так тому, що далі будевтілена і ця функція в нашому авто))) А по кілька разів лазити ізнімати обшивку і тягати дроти не хочеться, тому проведенапрокладка додаткової проводки і доробка підключення кінцевиківдверей діодами. Тому не забуваючи про підсвічування дверей, виробляється і монтаж підсвічування ніг. ="c1"> Lady in Red, ісам попрацював над схемами, візуалізуючи думки на папері.
Візуалізація схем підключення підсвічування ніг та підсвічуваннядверей

> Ну на папері все добре і красиво виходить, а тепер приступаємодо втілення цього в житті))) Знову посилаємо "камасутру" укуточок покурити, і ліземо в ноги водія танцювати (хоча важко ценазвати танцями) скоріше вивертатися з мідними макаронами. Кнопувстановив на блок коректора фар (перепрошую, сфотографувати забув, але думаю і не так важливо, тут і так зрозуміло). Збираємо схему, підключення кнопки, знову ж таки, для можливості демонтажу, збираємо на роз'ємах, реле припаюємо намертво, перевіряємо і ... Іось таке лихо, при відключеному стані вимикача, підсвічування нігне працює ніколи, тобто кнопка розриває "+", чим спочатку булонедогляд схеми. Далі допрацьовуємо схему, тут звичайно мені непощастило, що під рукою не виявилося зайвого діода, але пощастило, що я взяв здвоєне реле, задіяв другу групу контактів реле, можнабуло б вирішити все простіше, але "маємо, що маємо"/i> ).Варіантзміни схеми складали паралельно з softerius, ось його варіант:

Варіант доопрацювання схеми від https://megadriver.org/cars Я жвигадав інакше, простіше в монтажі, як на мене. Виходячи з наявнихна даний момент засобів, використовували реле як вмикач реле, незалежно від положення кнопки, при закритих дверях. Ось таквиглядали мідні макарони під час монтажу, і то не все ще видно іпростягнуті. Той зрозуміє)
Підключення реле

Надійно ізолюємо, ми електрики, любителі "гумових виробів"термоусадок))))

Підключення реле
Термоусадка для надійності та безпеки
Ну от і бажаний результат, поки тільки на місці водія, щовстиг)))))
Підсвічування ніг водійського місця Підсвічування ніг водійськогомісця У даному випадку, зрештою, на даний момент схеми виходитьнаступне:При вимкненому запаленні, машина, наприклад під будинком, на охороні. Підходимо до машини, знімаємо з охорони, відчиняємодвері, загоряється підсвічування салону та підсвічування ніг. Уцьому випадку положення кнопки примусового вимкнення не маєзначення. Закриваємо двері, тухне підсвічування ніг та освітленнясалону.
— При включенні запалювання:будь-яке положення кнопки — відкриттядверей включає підсвічування салону та ніг. Закриваємо двері:кнопкау відключеному положенні – тухне підсвічування ніг та освітленнясалону. При закритих дверях можна примусово включити підсвічуванняніг, шляхом переведення кнопки у включене положення.
Коротеньке відео про роботу підсвічування.

Так само паралельно з цими роботами, на зв'язку бувsofterius, і підказав ще один додатковий, надяким я раніше подумував, але ще не шукав варіантів рішення, а самеробота склопідйомників не в залежності від запалення, а то такзаборговувалася, щоразу, щоб закрити вікна, включати запалення. Аце спричиняє роботу бензонасоса та інших приладів, що підключенівід запалення. Тим більше робіт з усунення цього недоліку на 5хвилин. Знаходимо реле склопідйомника в блоці запобіжниківпідкапотного простору, дістаємо і розкриваємо його.В даному випадкупапірці або картонки як у softerius

Реле склопідйомників

перекладаємо контакт, який при знятому реле замкнутий, впротилежний бік і вставляємо картонку. Для цих робіт були додатковопридбані наступні матеріали:Провід 2*0, 5 — 15 м
Діод випрямний 1N4007 - 5 шт
Перемикач On-Off - 1 шт
Реле JQX-115F-2C-12VDC - 1 шт (стуко, дороге, аж 58 грн у мене вмісті)
Контакти (тата, мами), діодні стрічки, частина дроту та термоусадкабули в наявності раніше.
Далі буде підключено до даної схеми та підсвічування ніг рештипасажирів, чекайте продовження.
