Підсвічування навколодверного простору або Happy Birthday Lady in Red. Part 1.

**/
Вітаю, Вас друзі! )
Давно не писав, та винний — каюся))) але час даремно теж невтрачав. І так, почнемо)))
Нарешті я закінчив давно, ще в лютому цього року, проект! А самеПідсвічування ніг+підсвічування дверей з незалежною роботою на "свої" двері та і можливістю ручного включення . Справа йшладовго, тому і в статті чекайте СНОГОБУКІВ, а і швидше за все і неодну чату ( MegaDriver обмежує кількість фото в одномузаписі БП цифрою 20 шт, а фото є у мене, і не мало))) Так само, щобуде тут дуже важливо, є і багато схем.
Нещодавно у моєї дівчинки Lady in Red був ДеньНародження, а саме 28.06 і як будь-якому люблячомучоловікові, мені хотілося її привітати! ) І, не повірите, менівдалося! І навіть більш ніж я планував)))
/>
Роботи зі створення цього дива підсвічування почалися з простогомонтажу підсвічування ніг, і тоді було задумано створити те, чого яще ні в кого в цілому не бачив (сподіваюся :-) )
Створена схема роботи підсвічування ніг була дуже простою ібанальною. Але для того, щоб організувати її роботу з можливістюручного включення, довелося трохи поламати голову. І разом з цієюфункцією роботи підсвічування ніг, нагору схематично накладалася іпідсвічування дверей, причому робота цих схем повинна бутинезалежною однієї схеми від іншої. Довго я мучився… Близько 2-хмісяців радився з колегами Drivівчанами. Було перепробовано багатосхематичних рішень, для спілкування з друзями, для перевірки танаочності роботи схем, було встановлено програмне забезпечення(Proteus 8 Professional – раджу). Тут окреме людське спасибіSofterius І Isaul76 За їхнюнеймовірну допомогу, за створення та людське уявлення схем, які щемали бути втілити, і за те, що терпіли, вислуховували (віднімали) іпідказували)))))
Підсвічування ніг було зібрано за такою схемою:
> Підключення підсвічування ніг

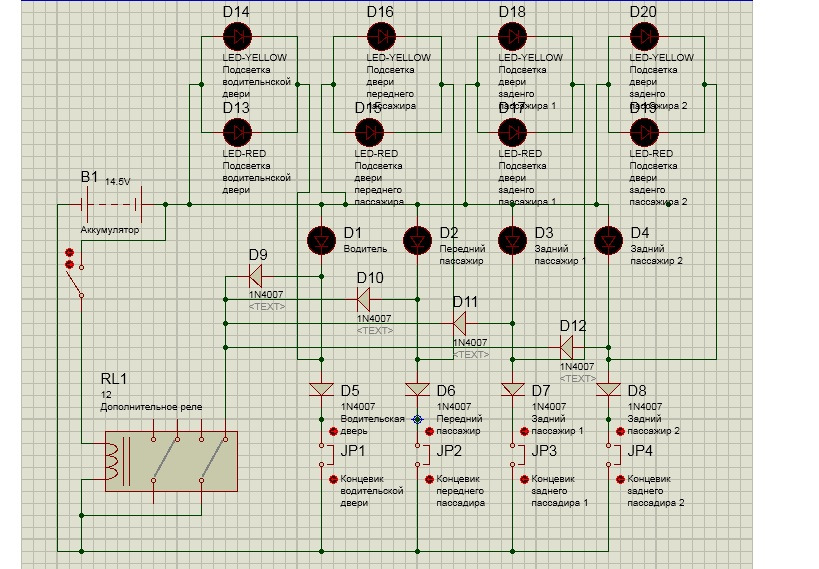

На це накладаємо нодсвтеку дверей і маємо наступне:

Підсвічування ніг і дверей
Збираємо вказану схему в Proteus для перевірки

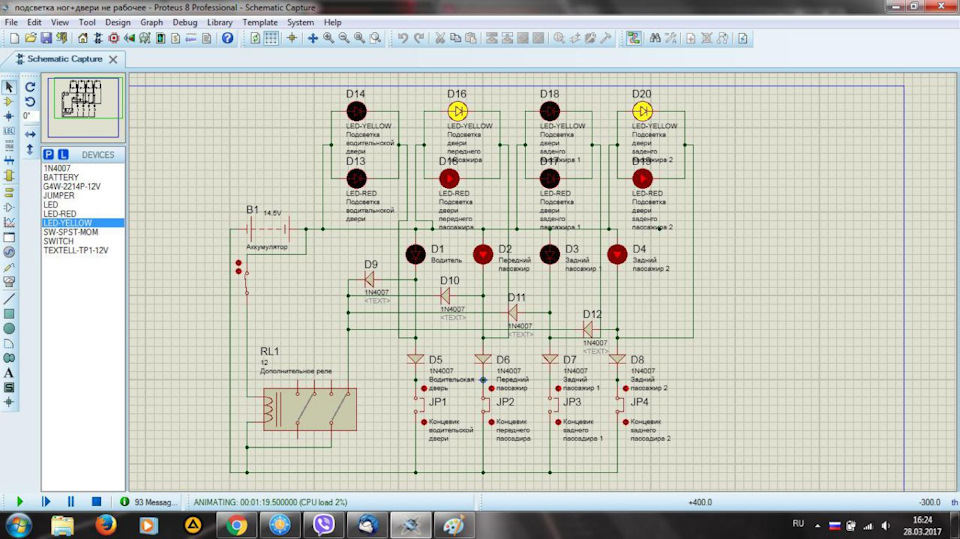

запускаємо емуляцію і маємо:

включено в ручному режимі підсвічування ніг і відчинено однідвері
Відкрито дві двері< br> ввімкнена в ручному режиміпідсвічування ніг і відчинені дві двері

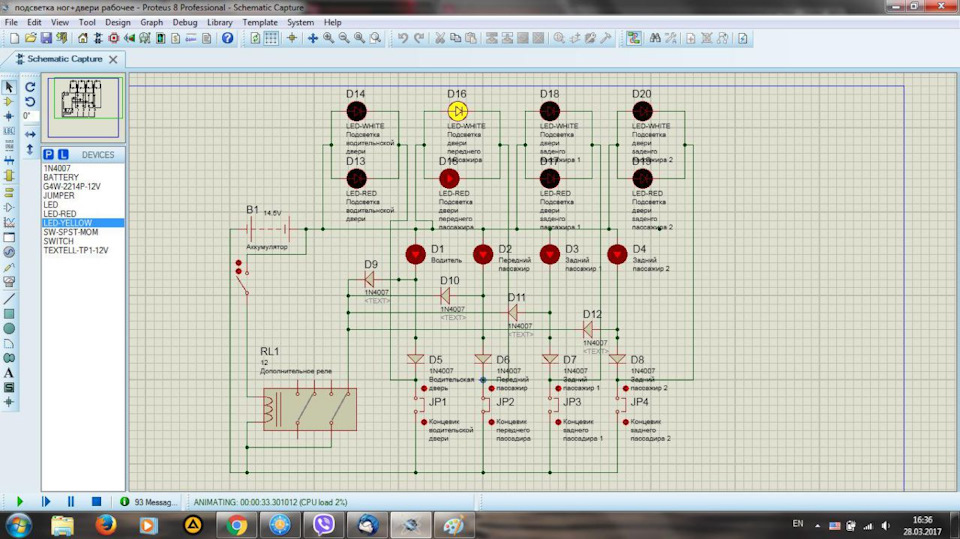

вимкнена в ручному режимі підсвічування ніг і відчинені всідвері
Порядок, схема доопрацьована і поправлена ​​і має право наіснування)) Давай же збирати ))) Тим більше, нещодавно булозроблено підсвічування дверей другу Myrzik87:
А як же так? Другу я зробив, а собі? Не порядок! ))) Тому відразупісля готовності його підсвічування починаємо збирати і мені. Зняликарти
Розбірка карт
Встановлені стрічки, червона в торець вертикальний торець двернихкарт — габарит відкритих дверей і біла (у корпусі — Дякую за підгінMyrzik87 У, а так само за якісь прикольні з'єднувачки "кістки")))) Хто знає польську та Саню, зрозуміють))))
Паяємо між собою 2 шматки стрічок по 3 діоди, перевіряємо)))
Спосіб прокладання проводки в карті
Зовні отримуємо такий вигляд:
Нижнє підсвічування
Габарити

< br> Як видно з фото, стандартно стрічка і корпус маютьбілий колір, що дуже впадає в очі і виглядає абсолютно огидно, томудістаємо балончик-олівець-пензлик для підфарбовування з ріднимкольором, малярський скотч і виправляємо:

Виправлено нижнє підсвічування
виправлено габарити
Ну так-то краще))))
Починаємо збирати тоді схему:

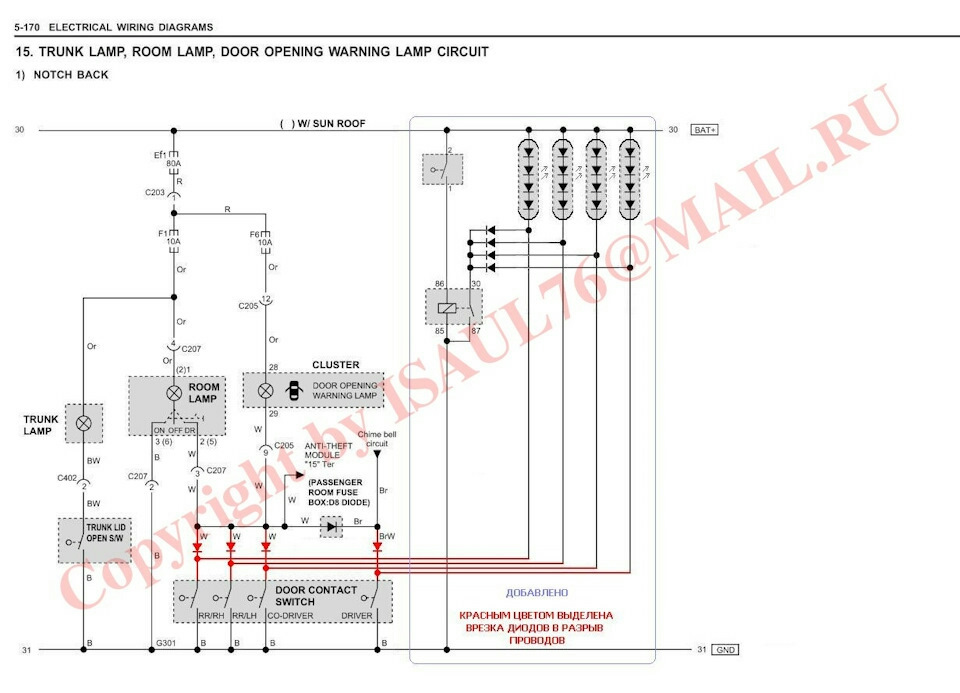

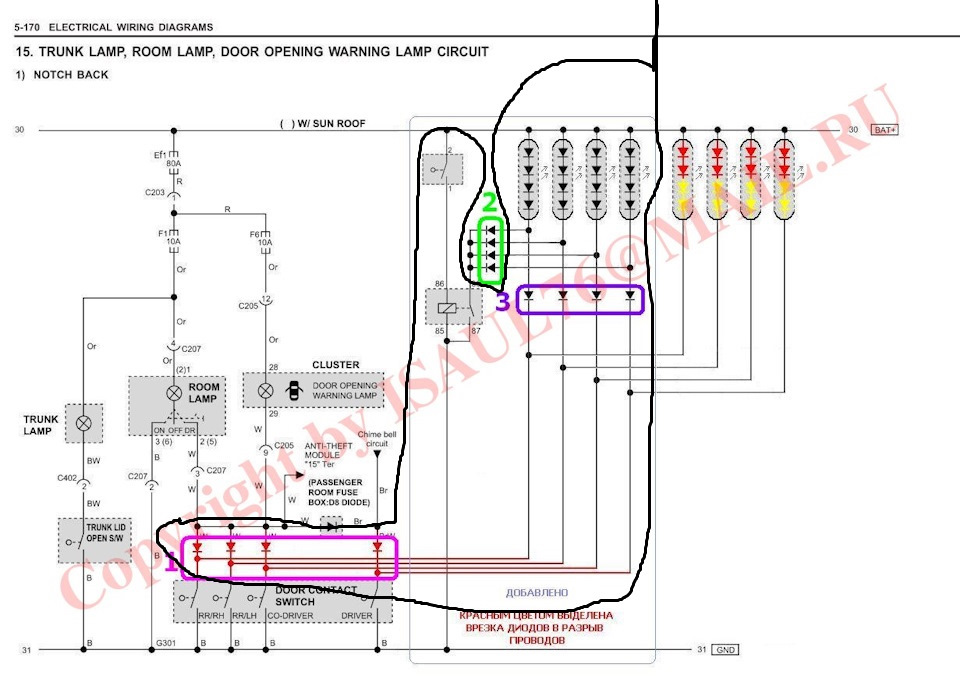

> Для розв'язки ланцюгів, використовуємо діоди 1N4007, згідно зісхемою
Медно-ізольовані макарони Їх багато є у мене)))))
Починаємо розплутувати ці мідні макарони
На цьому і закінчили, бо час уже був пізніший і місця для фото водній статті закінчилося... Далі буде...
