Вітаю, колеги Драйвівчани!
Черговий вихідний у гаражі, а значить і є чим поділитися!
/>
Як часто в моєму БЖ буває, мова піде про низку електротюнінгу.
Давно у багатьох бачив, як покажчики поворотів у передніх фарахсвітяться при включенні габаритів, і мені це подобалося.Та вічноруки до Вже й розібрався з цим питанням, а втілити все ніяк невиходило.
Цю функцію "американського габариту" можна виконати двомаспособами:
> 1. Заміною штатного патрона повороту на 2хкотактний.
2. За допомогою нескладної схеми на основі п'ятиконтактногореле.
Взяв цю схему із запису Американські габарити у другаSenjolkeN, а авторство, як він теж у себе устатті пише, давно відійшло в архіви Драйва.

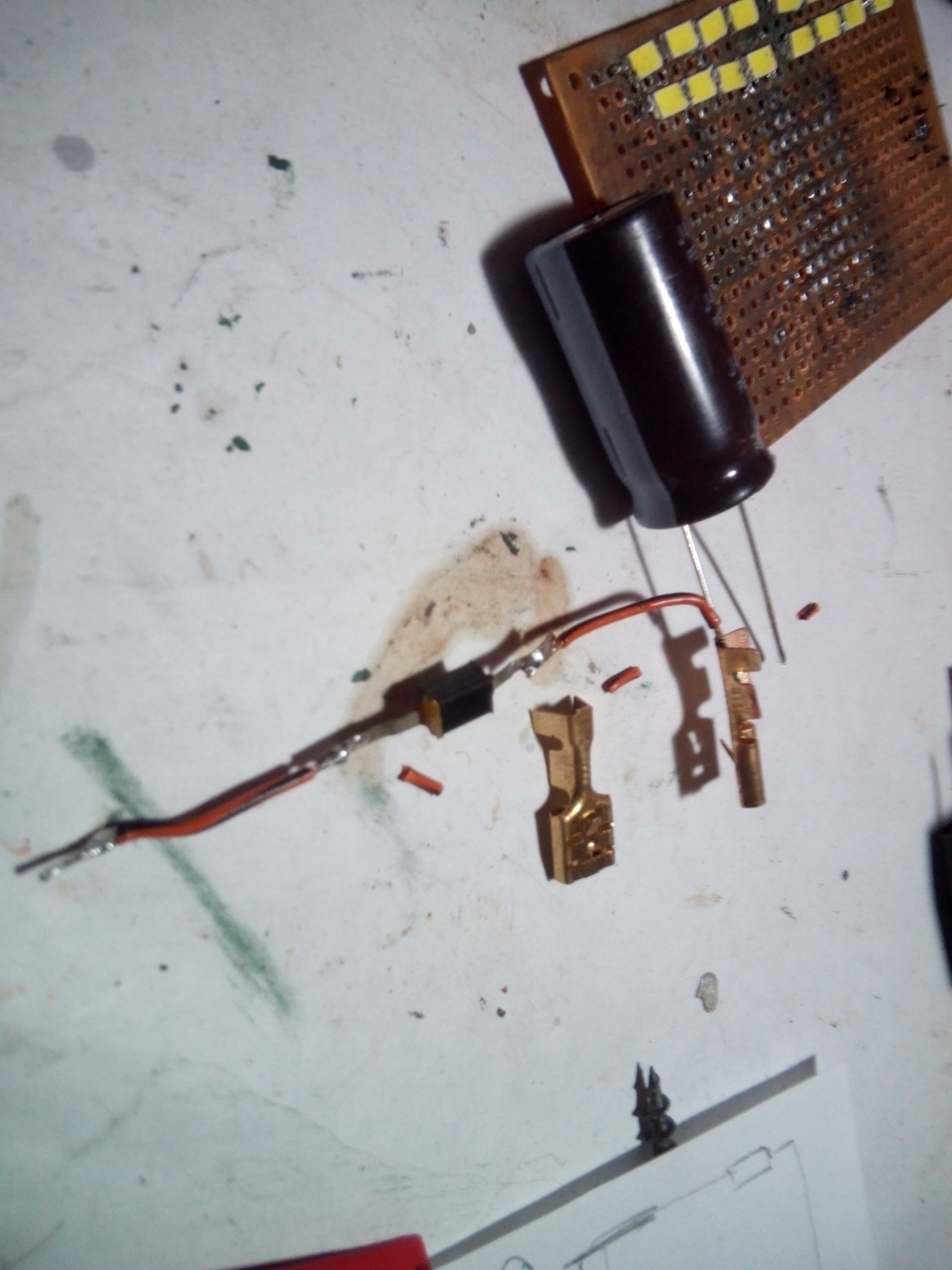

Почав, знічев'я ввечері робити, збирати цю схему вдома.Спаяв згіднозі схемою один набір.
Не помітив маленької тонкощі. Я її зібрав на 4-х контактному реле, але це не відповідність я помітив пізніше. І зрозумів, що меніпотрібні 5-ти контактні реле. Але проводок з клемою для п'ятогоконтакту все-таки підготував відразу.
Ось і сьогодні, заїхавши в автомагазин за прокладками для ремонтурезонатора, психанул і купив п'ятиконтактні реле, 2 шт. І клеми доних — 10 шт.
У гаражі вже зібрав і другий комплект.

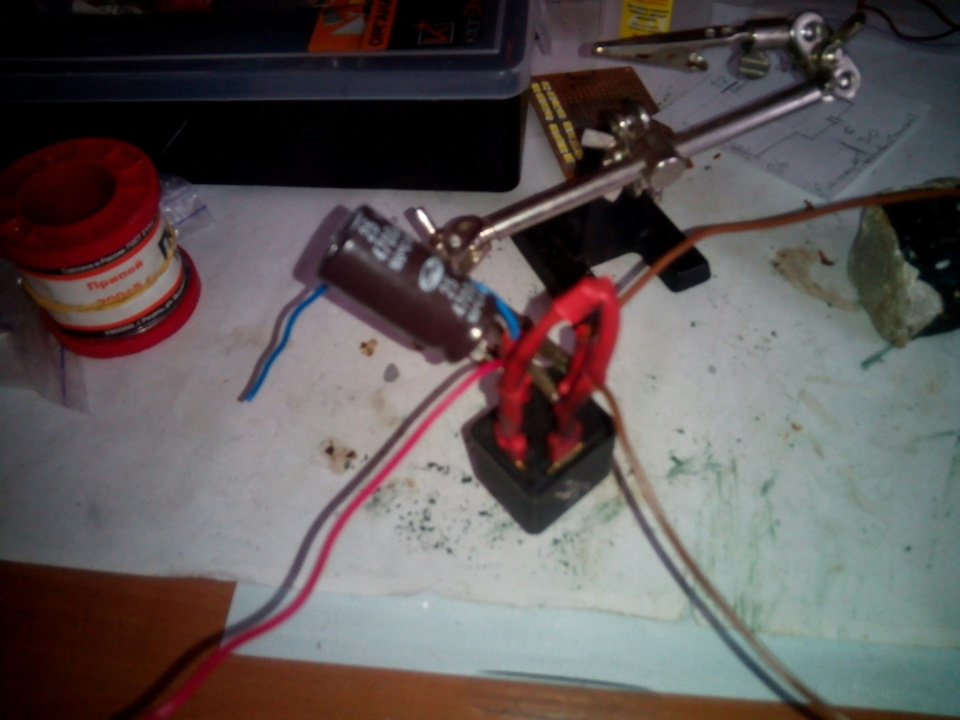

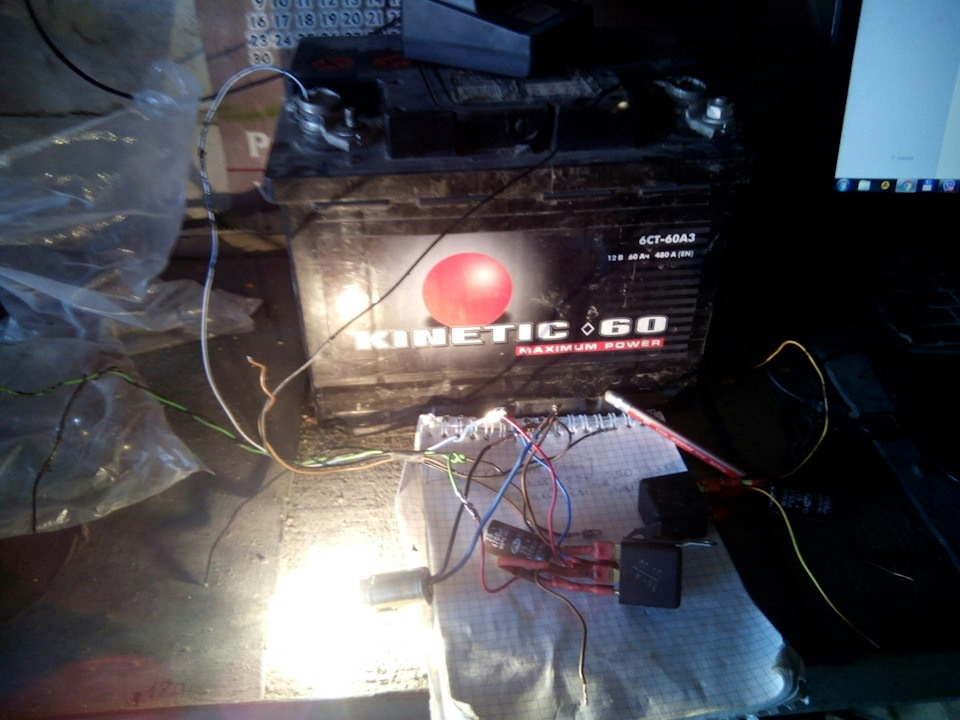

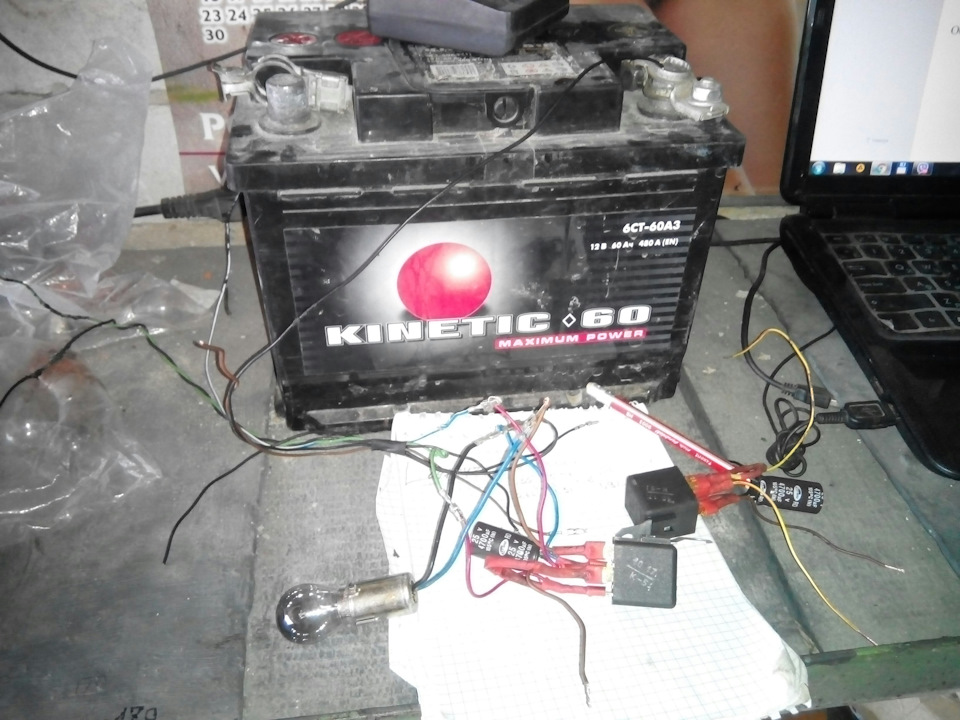

Зрозумів не великий перевірочний стенд, щоб перевірити ще разправильність роботи схеми.
Помилка була, її виправив шляхом перестановки клем, все працює, тепер можна й інсталювати.
І тут я вирішив зробити як завжди class="c1"> "щоб не так як увсіх".
У чому суть?
Справа в тому, що цю схемку чіпляють біля фари, і вонапрацює тільки на лампочку повороту у фарі. А я вирішивпідключити так, щоб не тільки лампочка повороту у фаріпрацювала габаритом, а й повторювачі поворотів у крилахтакож працювали.
Для цього, підключення необхідно було зробити ДО розбіжностіпроводів на поворот у фарі і на повторювач повороту укрилі. Отже — в салоні!
Згідно зі схемою електропродки авто за книгою (або, хтокористується додатком для телефону RemontLanos), розуміємо що нам потрібен роз'єм > С204 що біля лівої ногиводія.
Ось він де, з двома кружечками

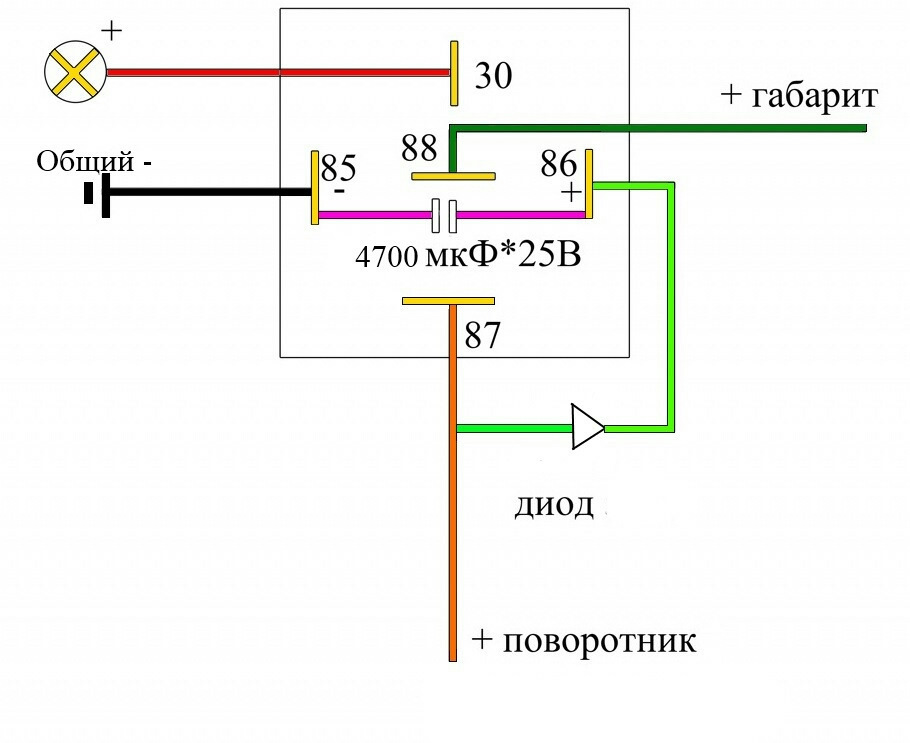

У ньому нам треба синій і голуї дроти — лівий і правий передніповороти. Саме обведені кружечками. Врізаємо в них нашу "схему", ізгідно з мал. 1 підключаємо габарити до Помаранчевогопроводу цього ж роз'єму С204.
<
Мінус, щоб не шукати і не забруднюватися, я посадив на болткріплення блоку запобіжників. Ховаємо за коси проводів.
При бажанні, можна і закріпити куди-нитку
Підключаємо роз'єм назад, перевіряємо — все працює))) Радіємоотриманому результату!
>
