Підсвічування модулів Hella

Ще на Ніссані, мріяв зробити підсвічування лінзи в модулі... Алевін продався, і я вже було подумав що не втілити мені своюмрію...=)

>

Але ось невдача, у Тостера головний такий самий…
Це доля подумав я, і в один прекрасний сонячний день, вибрався нарадіоринок, для покупки всього необхідного./p>

І так.
Для підсвічування модуля Hella 90мм нам знадобляться.

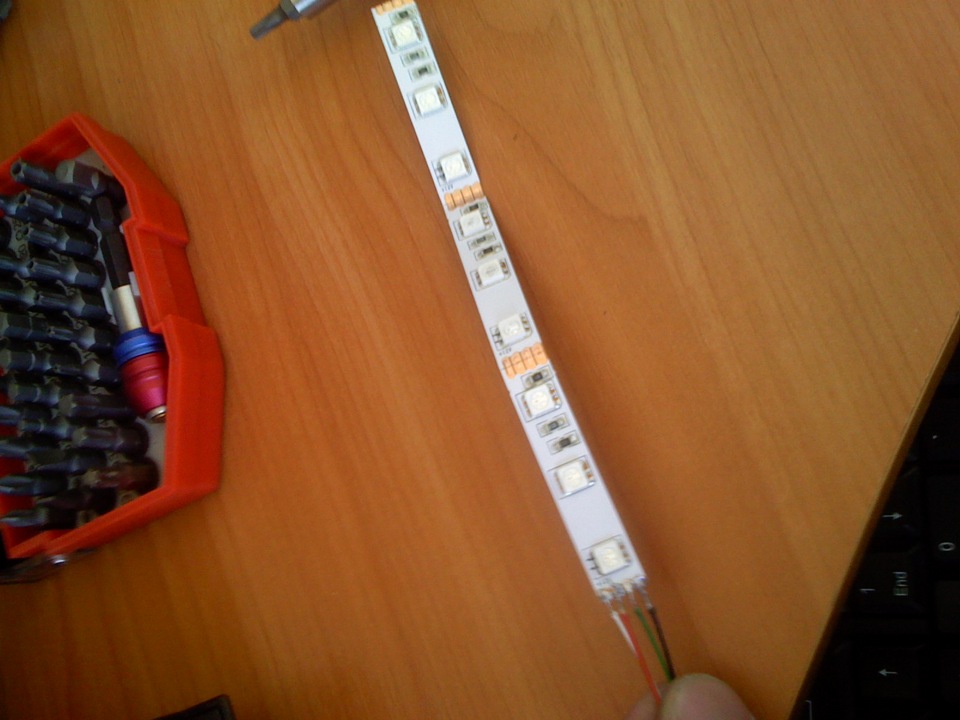

1. РГБ стрічка 6 секцій для двох модулів (близько 60 грн)
2. Блок управління РДБ (буває радіокерований, а буває ІЧ, я взяв ІЧпро що пізніше пошкодував доводиться підбирати позицію, щоб пультпрацював) (близько 120 грн )
3. Провід бажано брати різнокольорові, для підключення до стрічки, щоб не переплутати в результаті, хоча в разі чого можна підібратиметодом тику (близько 40 грн)
4. Хомутки, ізолента, термоусадка.
5. З інструменту, нам знадобляться зірочка на 10, паяльник, флюс, припій, ножиці, ножик.

На одну лінзу потрібно 3 секції стрічки.

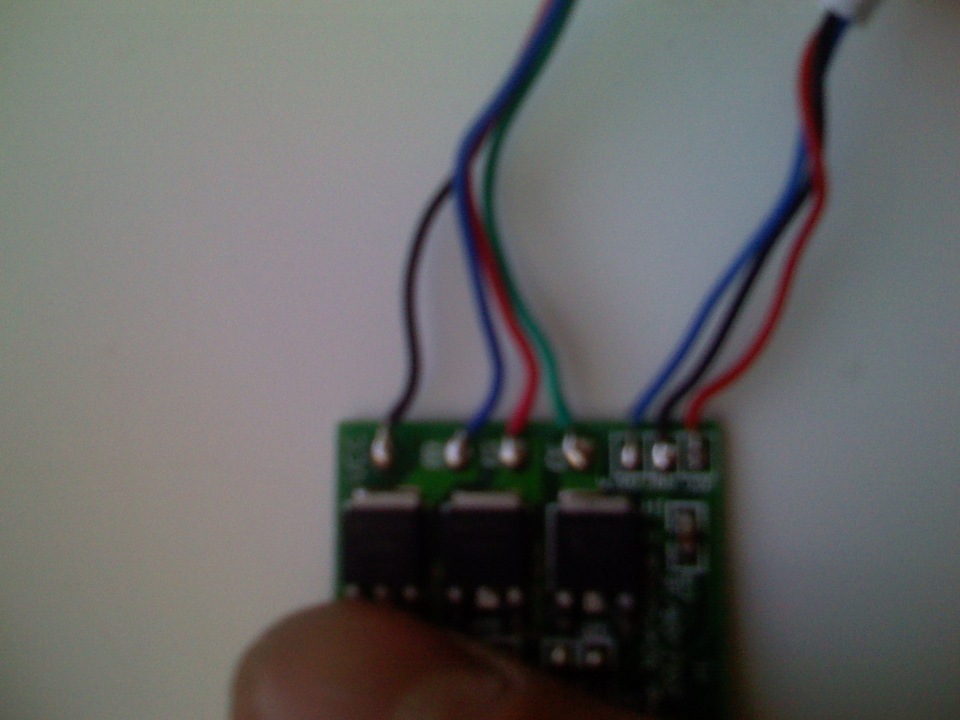

Блок управління РГБ

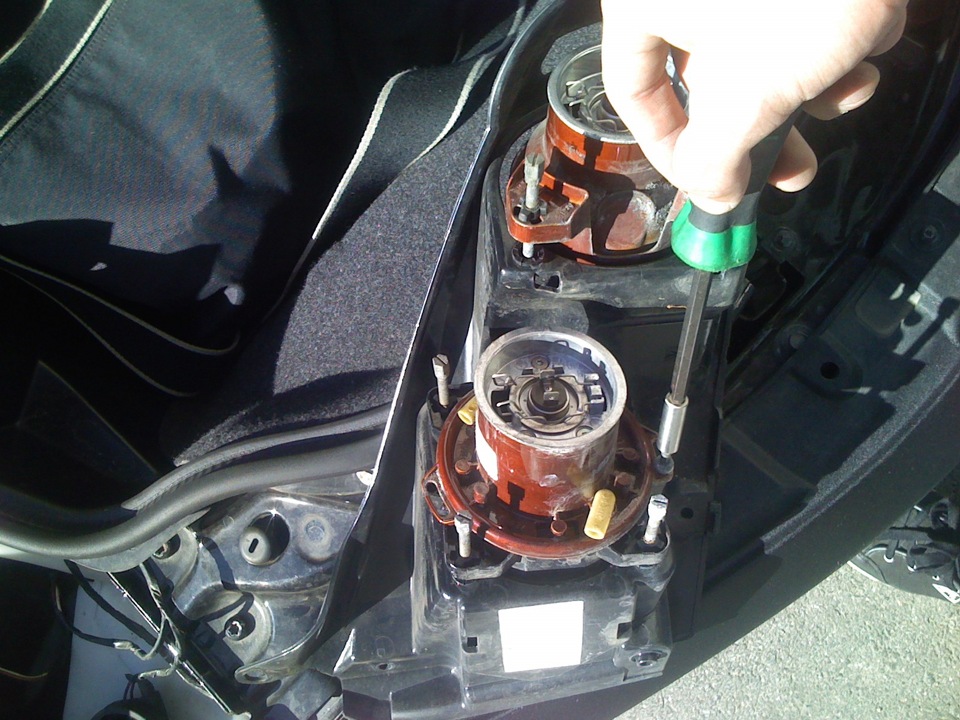

Фари у родстера знімаються, елементарно.
Відкриваємо капот, відкручуємо 2 гвинтики, зверху і знизу. Післячого знімаємо маску фари, знімається вона СПОЧАТКУ Зверху, тамзасувки, потім вийде нижня частина, пластик досить міцний, алевипробовувати його на міцність все-таки не рекомендую. Знявшимаску, відкручуємо ще н-на кількість гвинтиків, і обережно, виймаємо обидва модулі на пластиковій основі, після чоговідключаємо їх, знявши гумові пильовики. Для того, щоб не їхатипотім на стенд, НЕ рекомендується крутити болти налаштуваннякутів,
достатньо всього лише, відкрутити 3 болтика, і зняти всю бакелітову (коричневу) частину в цілому, а скло модуля відсунути на рамі.

Далі, озброївшись модулями топаємо додому, НЕ ЗАБУДАЄМО ЩО ЛІНЗУторкатися руками НИЗЬ! , разом із рамкою ( 3 гвинтики) непереплутайте зі шторкою, її знімати не потрібно…

Отримуємо лінзу на тринозі. Ну а далі справа смаку, я клеївстрічку зсередини рамки, відразу під лінзою і виводив дроти черезотвори в рамці, щоб не відклеювалася стрічка якщо ненарокомпотягнути за провід. Стрічка сіла як рідна, єдине треба незабувати, що на деяких РГБ стрічках, контакти йдуть і звнутрішнього і зовнішнього боку, і якщо пошкодитися клейка основа, може коротнути. Тому після видалення підкладки, я проклеїв стикисекцій додатковою ізоляцією…параноооооояяяяяя =)…

Далі, все збираємо у зворотному порядку, можна лінзу протертиганчіркою для оптики…

<

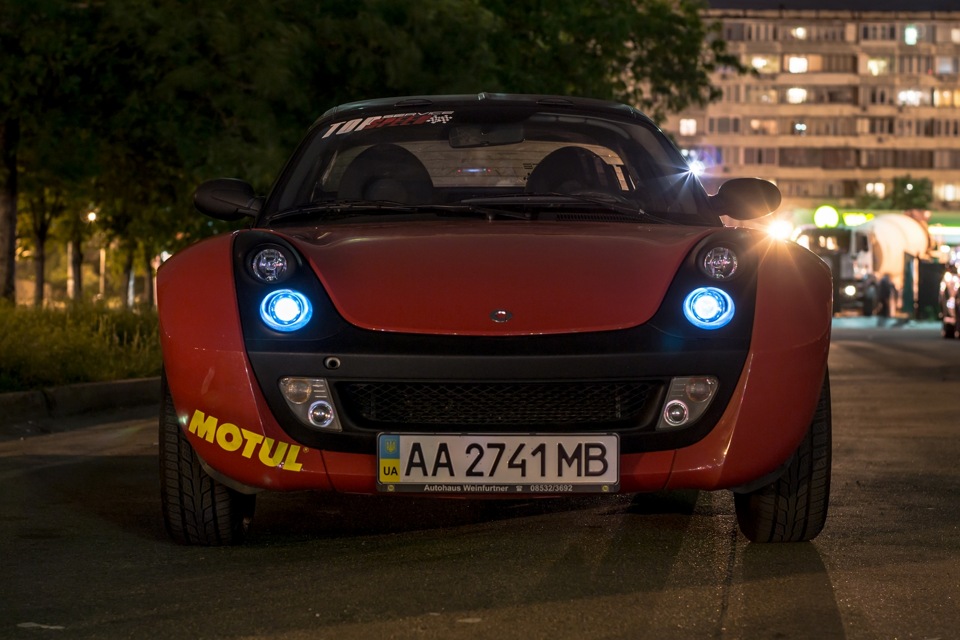

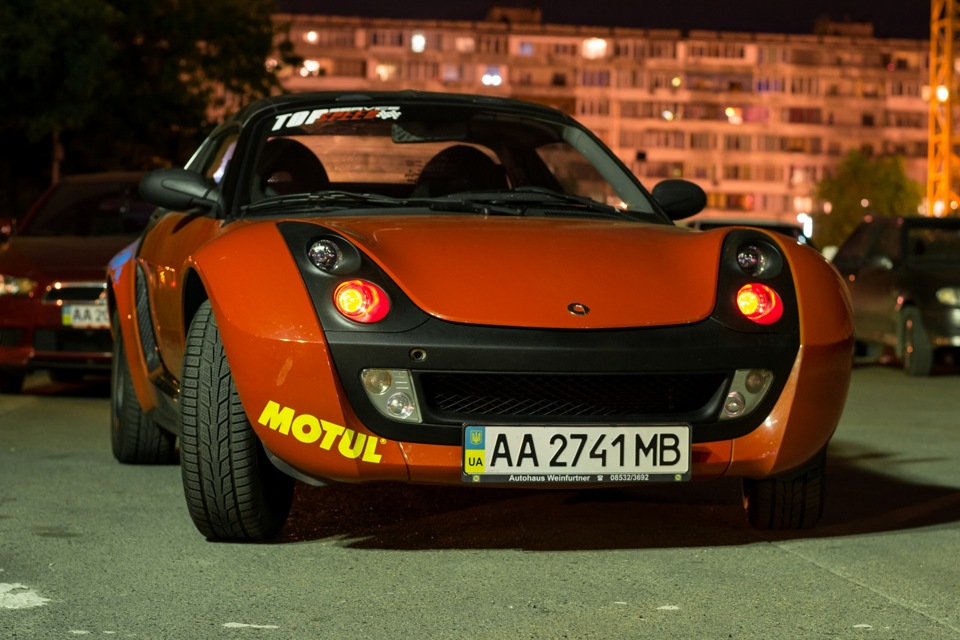

Усю цю справу підключаємо і отримуємо результат…

Квітів і відтінків безліч, тому викладу всього пару фоток…

Вживу виглядає набагато яскравіше…

Велика подяка за нічні фото SpawnyXC90…
< /
