Вітаю Всіх!
І так продовжую проект із перетворення задньої карти "хлопавки"7353106870 — Карта кришки багажника 05- FIAT DOBLO 00-09

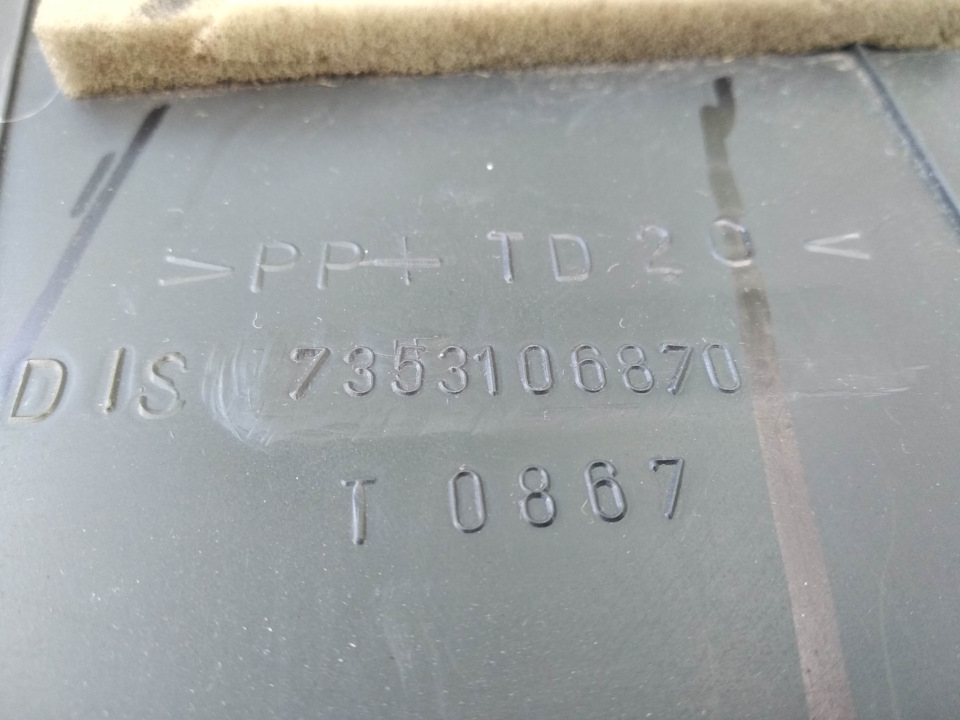

Номер каталожної карти донора проекту
у дві карти "Doblo Panorama LUX" ліва 735286920 таправа 735309206 .
І так після придбання і примірок нарешті настав час втілення... Аминуло вже понад півроку (через відомі події)…
Почав з "крою" задньої карти "хлопавки".

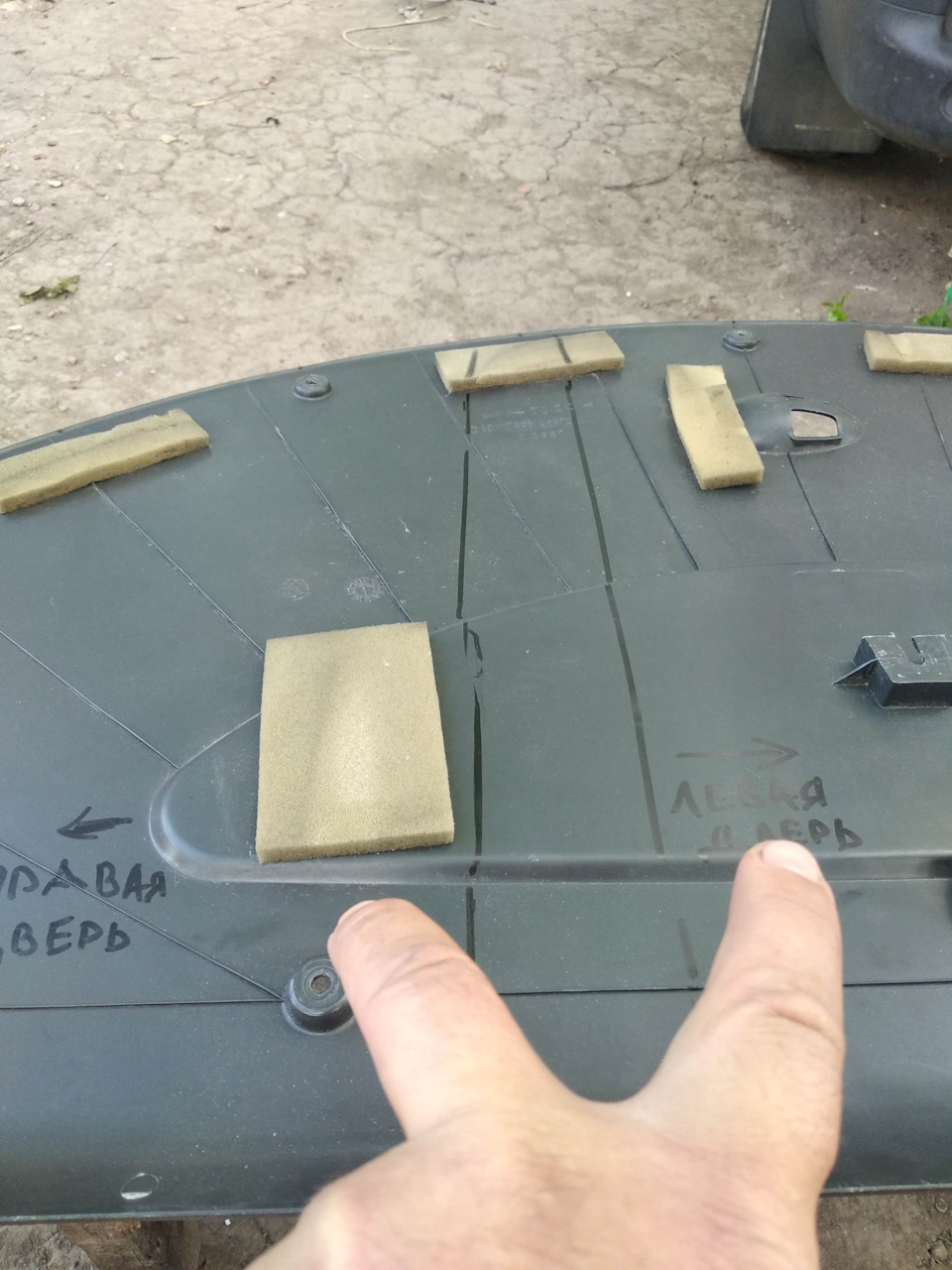

Приклав свої стокові карти і обвів контури
Тупо приклав свої "а-ля-БомжЕ"( "PANORAMA ACTUAL") до б/укарти і маркером відзначив контур.По середині залишилася доситьширока смуга.

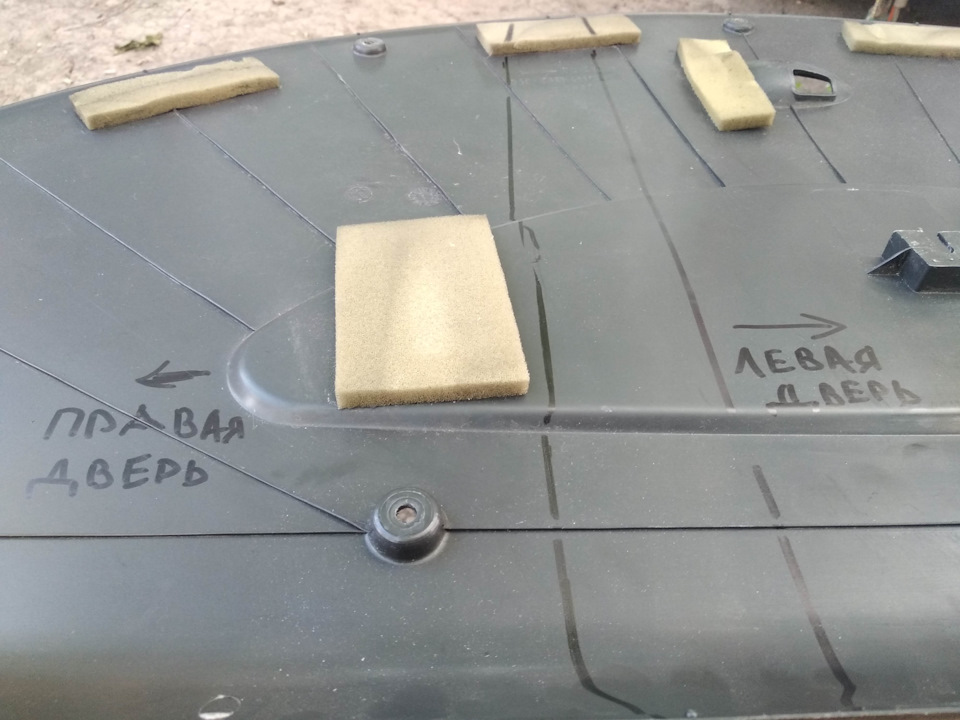

По середині зайвого провів смугу для різу

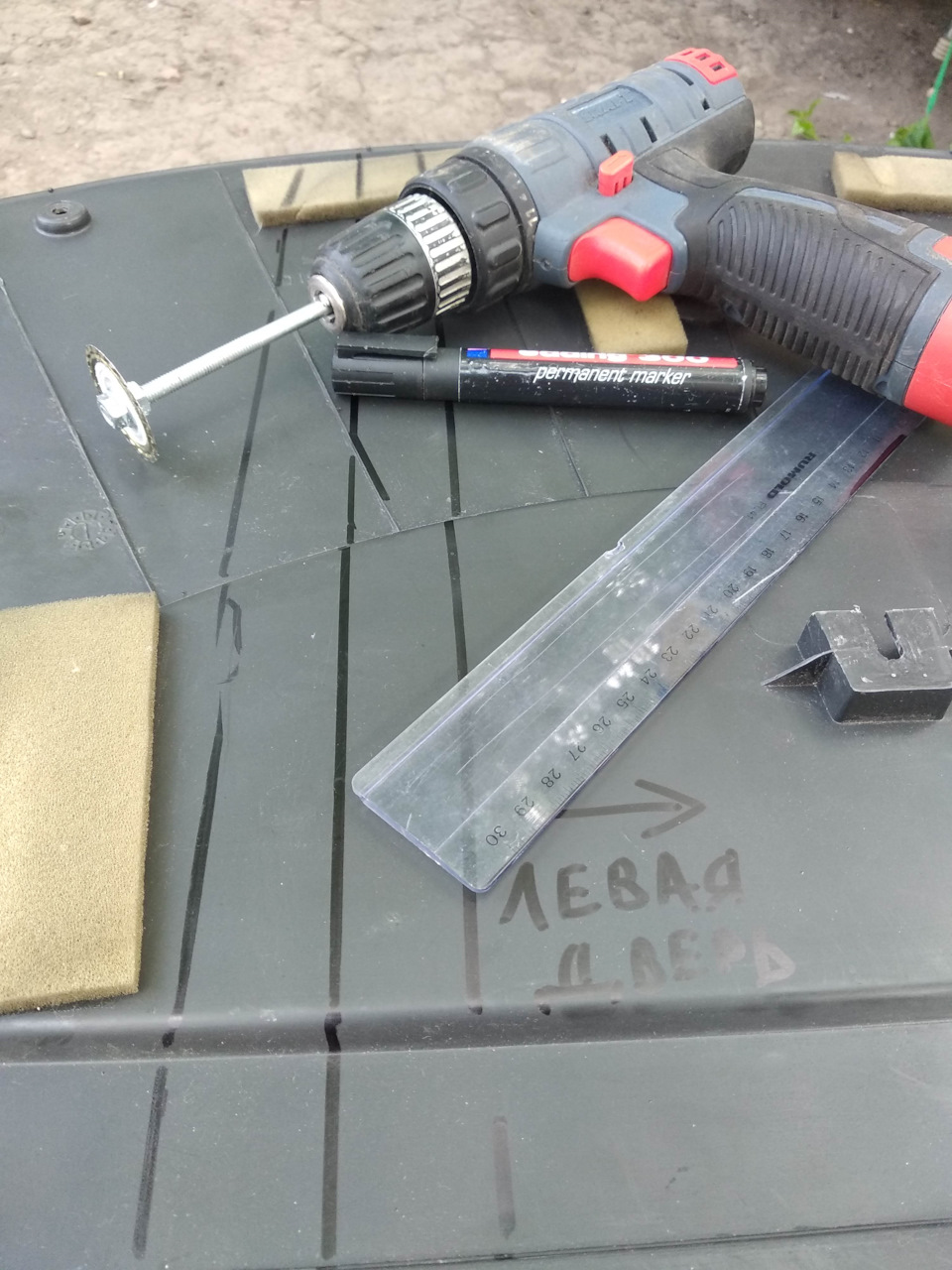

Ще раз все і вся перемірявши таки переконався, що розрахунки порозкрою правильні.. Заспокоївся./b> . Пивну пробку розплющив надерев'яній колоді і закріпив у патроні шуруповерта. І в режимідриля зробив різ. Різ зробив суворо по середині "лишака", міжконтурами заготовок.

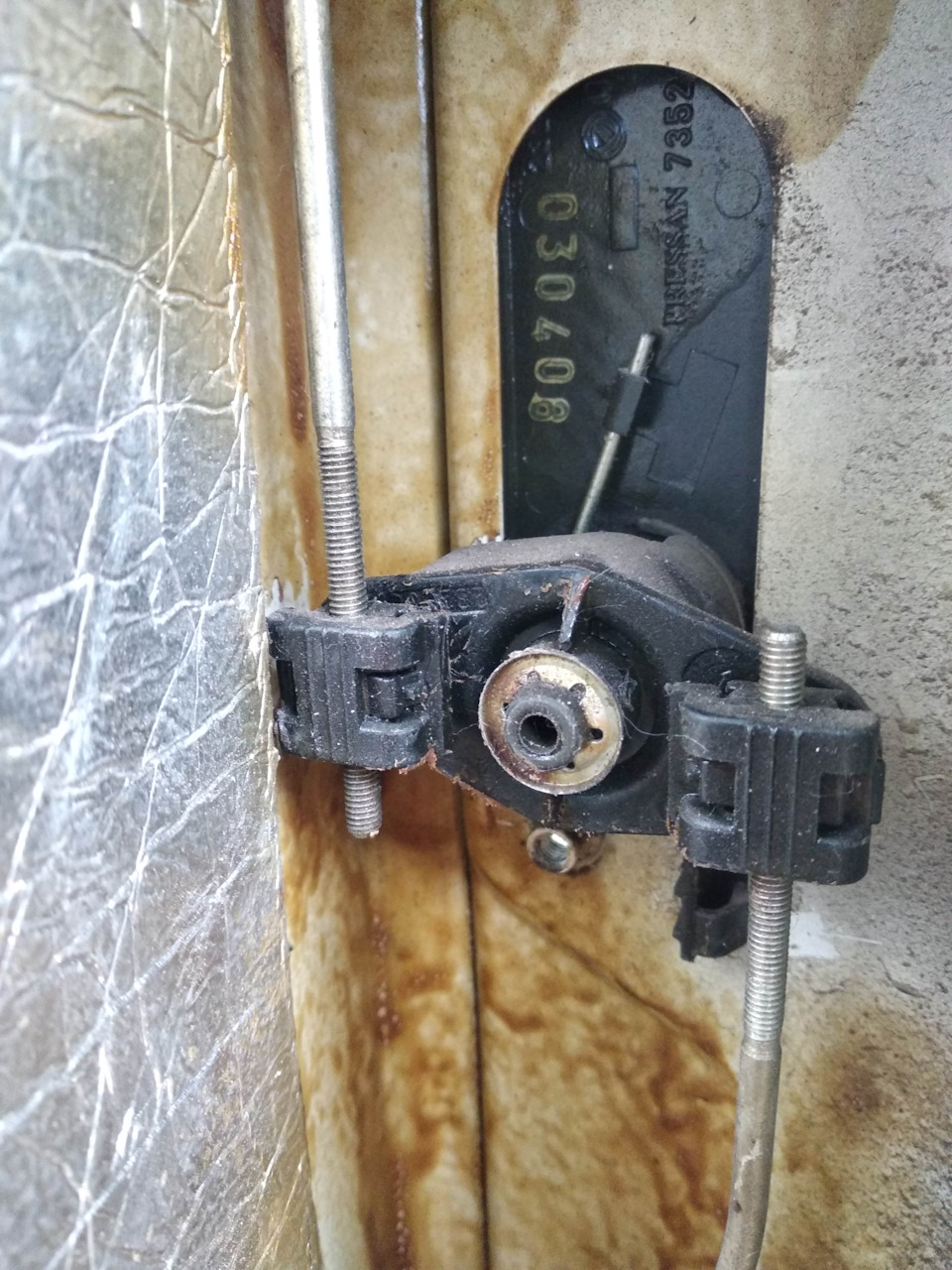

Почати вирішив з правої картки. Відкинув зсередини тяги приводівзамків і відкрутив ручку від дверей.
Відкинув тяги від ручки
Знайшов у Себе в інструментарії якусь дивовижну форму фрезу.Вирішив і її випробувати у роботі. Ріже, але сила в руках потрібнанедЮжая, щоб утримати в межах уявної лінії різу. .
Дивних форм фреза
Перший різ з вивороту
Дунув феном перший різаний кут.
Перший кут феном нагрів і пригнув до дверей Далі промисловим феномгарненько прогрів всю нависаючу грань карти (якраз місце з "лишаком", вірніше його половиною). І за допомогою бруска притиснувпрогріту частину до торця дверей. Близько п'яти хвилин тримав. Крайпригнувся так як і треба було.
Край прогрів по всій довжині вертикалі і пригнув до дверейбруском
Далі почав "чарувати з верхнім правим кутом. Так само по розрізупромисловим феном грів нарізані кути і формував округлий об'ємнийкут.Виступає за формат уявного красивого об'ємного кута.
Зайве зрізав полотном
Потім фінально прогрів кут, сформував більш-менш подобу Могоуявного кута.
> Перейшов до підрізування гнутої частини торця по примиканню доручки стулки. Рез виробляв під лінійку двома кінцями канцелярськогоножа.
Торцева частина піддалася теж підрізці
Так само впорядкував шляхом контурної підрізки нижній крайкарти. Там ніби все просто по ви штампуванні на внутрішній панелідверей вся форма — вигадувати ні чого не треба. Далі приступив докріплення карти-наводіла до дверного полотна. Як не дивно (чесно Яна таке не розраховував) більша частина кріплень не збіглася.Довелося за місцем доопрацьовувати.
Отвір у карті потрапляв лише на правий верхній кут закладної.Довелося просвердлити новий отвір під шуруп кріплення.
Після всього пропаяв "донорськими" обрізками зібраний кутзсередини
Пропаяний, але ще не оброблений кут
Зверху кут дунув з фена і ву-а-ля… Карта готова. Шва практичноне видно.
Ось так і виготовив Собі карту преміального сегмента.
Природно по периметру проклеїв спленом (смужками).
По периметру спляний смужками проклеїв
Буде гриміти — проклеїмо ще чим не ретельніше.
І ось карта посіла Своє НОВЕ ШТАТНЕ місце
< /
Мій новоділ вже штатно на двері
А поки що показання одометра на момент виготовлення правої (малої)карти дверей.
Не порушуючи традицій показання одометра на момент виготовленняправої карти LUX
PS:За часом на праву карту пішло 35 хвилин з пивом і чуханнямспітнілої потилиці.
"як не дивно (чесно Я на таке не розраховував) більша частинакріплень не збіглася. Довелося за місцем доопрацьовувати.
Отвір у карті потрапляв лише на правий верхній кут закладної.Довелося просвердлити новий отвір під шуруп кріплення.
Після всього пропаяв "донорськими" обрізками зібраний кутзсередини
Пропаяний, але ще не оброблений кут
Зверху кут дунув з фена і ву-а-ля… Карта готова. Шва практичноне видно.
Ось так і виготовив Собі карту преміального сегмента.
Природно по периметру проклеїв спленом (смужками).
По периметру спляний смужками проклеїв
Буде гриміти — проклеїмо ще чим не ретельніше.
І ось карта посіла Своє НОВЕ ШТАТНЕ місце
< /
Мій новоділ вже штатно на двері
А поки що показання одометра на момент виготовлення правої (малої)карти дверей.
Не порушуючи традицій показання одометра на момент виготовленняправої карти LUX
PS:За часом на праву карту пішло 35 хвилин з пивом і чуханнямспітнілої потилиці.
"як не дивно (чесно Я на таке не розраховував) більша частинакріплень не збіглася. Довелося за місцем доопрацьовувати.
Отвір у карті потрапляв лише на правий верхній кут закладної.Довелося просвердлити новий отвір під шуруп кріплення.
Після всього пропаяв "донорськими" обрізками зібраний кутзсередини
Пропаяний, але ще не оброблений кут
Зверху кут дунув з фена і ву-а-ля… Карта готова. Шва практичноне видно.
Ось так і виготовив Собі карту преміального сегмента.
Природно по периметру проклеїв спленом (смужками).
По периметру спляний смужками проклеїв
Буде гриміти — проклеїмо ще чим не ретельніше.
І ось карта посіла Своє НОВЕ ШТАТНЕ місце
< /
Мій новоділ вже штатно на двері
А поки що показання одометра на момент виготовлення правої (малої)карти дверей.
Не порушуючи традицій показання одометра на момент виготовленняправої карти LUX
PS:За часом на праву карту пішло 35 хвилин з пивом і чуханнямспітнілої потилиці.
