Fiat DOBLO Втілення мрії про дверні карти задніх дверей від комплектації LUX (ліва (велика) карта) Part 3

Вітаю Всіх!

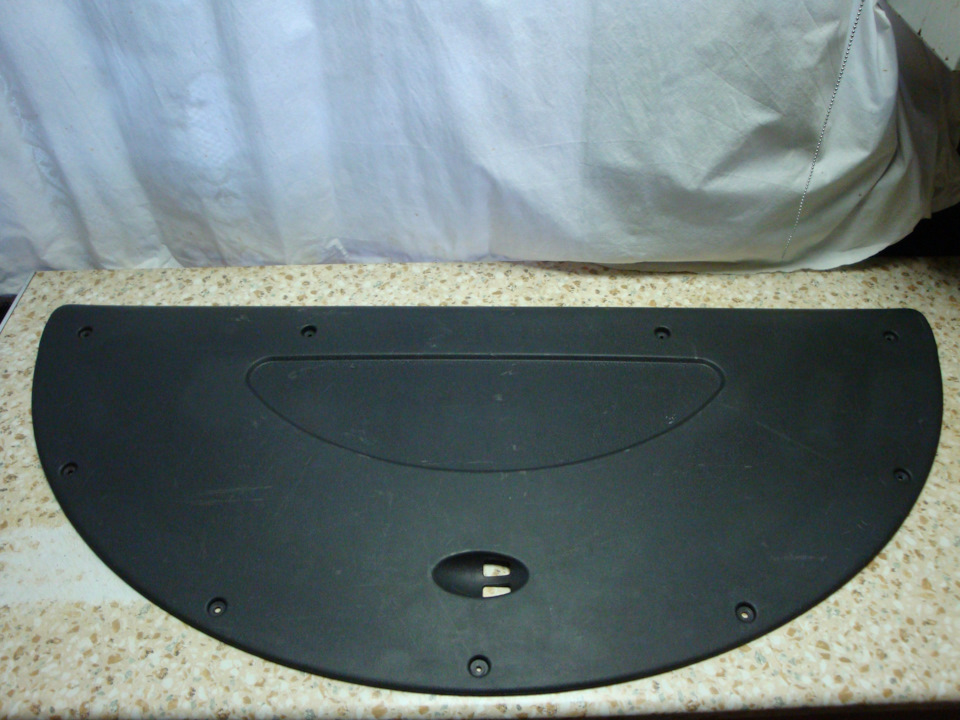

І так закінчую проект із перетворення задньої карти "хлопавки"7353106870 — Карта кришки багажника 05- FIAT DOBLO 00-09

Донор для виготовлення двох карт LUX для дверей 7353106870

у дві карти "Doblo Panorama LUX" ліва 735286920< /b> і права 735309206.
Як уже описано було в минулих постах після придбання і примірокнарешті настав час втілення. Задньої карти "хлопавки". А так якфотографій багато, щоб донести весь процес виготовлення довелося натри пости розтягнутий оповідання. Дуже сподіваюся ні Кого не діставнастільки тривалими і прискіпливими описами.

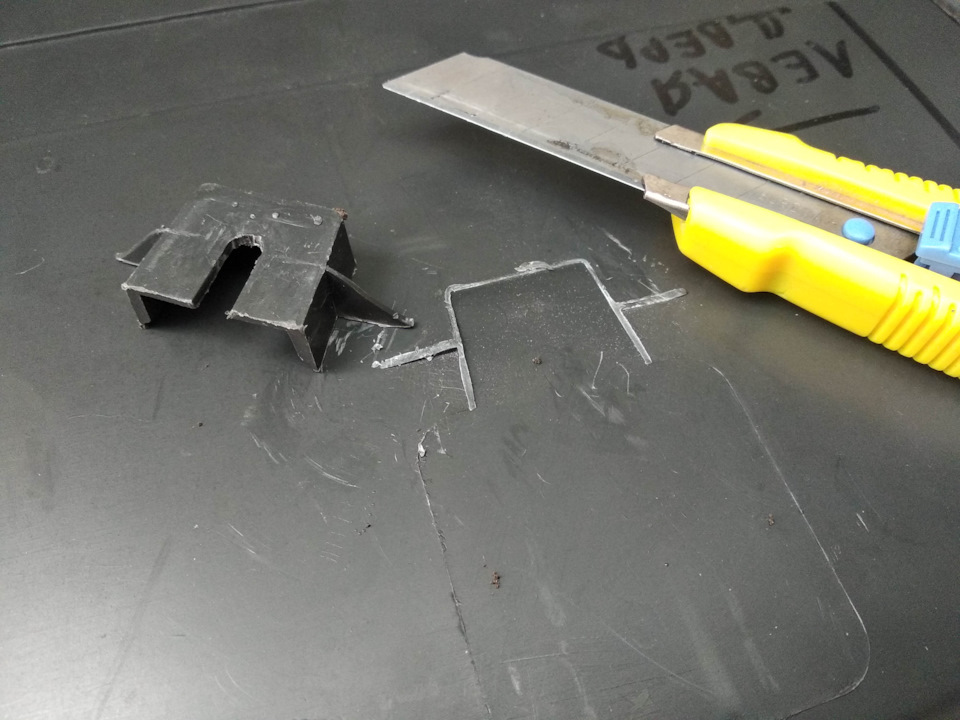

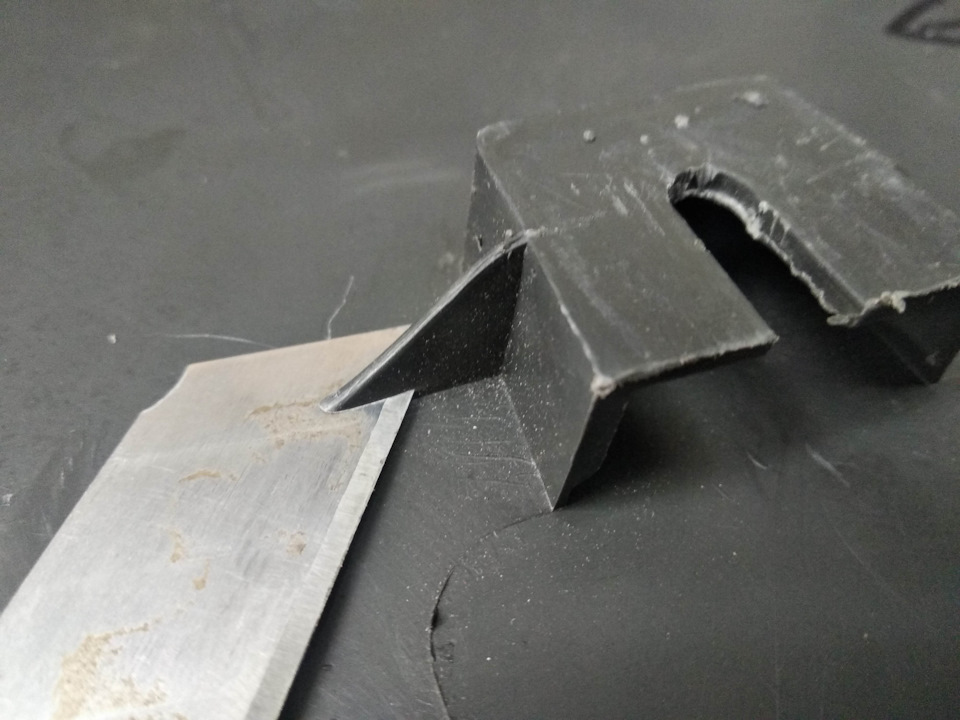

І так праву (малу) карту Витратив трохи більше півгодини (35хвилин).Вважав що якщо навіть десь накосячу з нею, то двері реальномало разів відчиняються — типу ганьба не часто побачу.Але вийшлоніби як нормально. Лівої карти Там і під замок вирізати треба іштатний шматок "шумки" є (переноситиму на новоділ). Підготував. Яквиявилося, штатне кріплення для кліпси карти від "хлопавки" ну ніяк не вписувалися в концепцію новоробства - довелося банально "підкорінь" зрізати все.

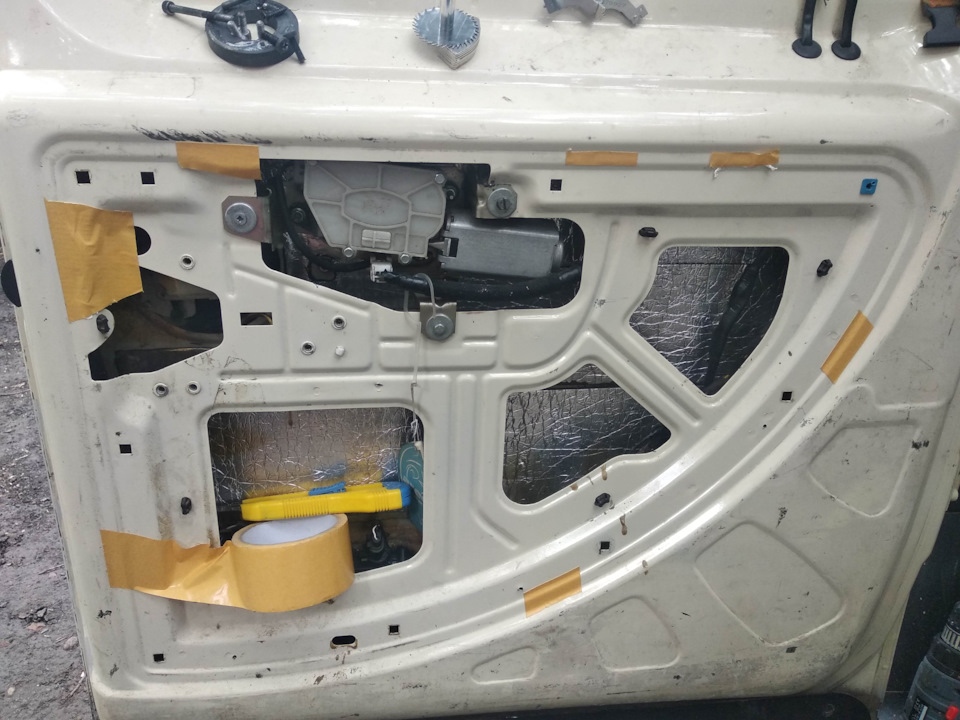

…довелося повністю зрізати. По периметру контуру "стокової" картипроклеїв двох стороннього скотчу смужки. Притиснув на штатне місце. "стокову" карту.

.Приклеїв на шматочки по контуру стокову карту і наклеїв великішматки для приклеювання до них карти новороба

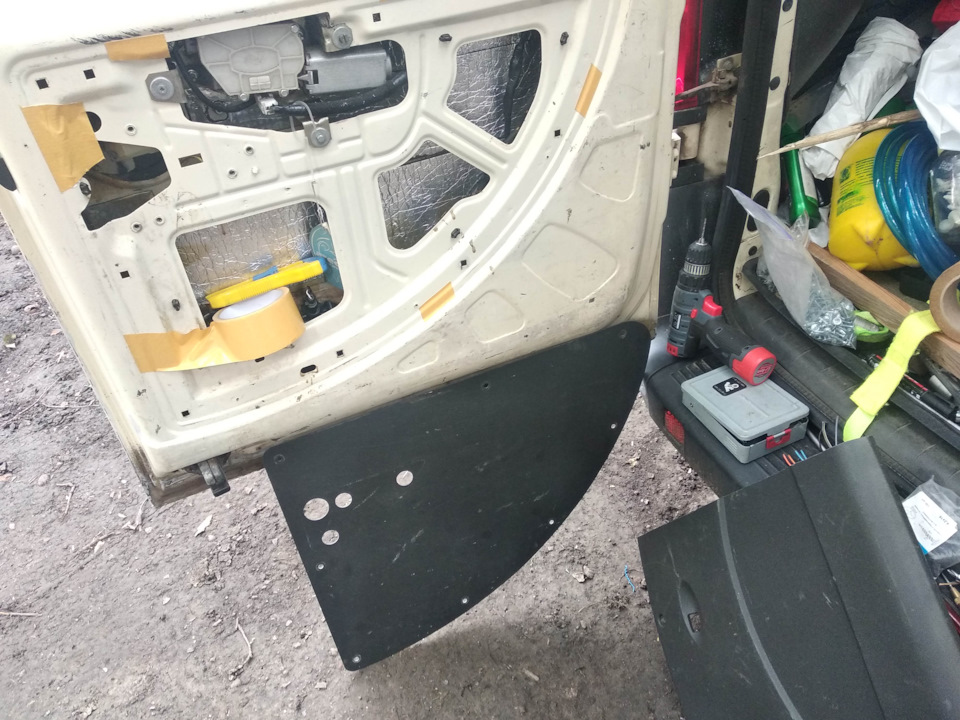

двостороннього скотчу і притулив "донорський" шматок. Так би мовити "одружив" карти між собою для найпростішого перенесення отворів підвнутрішню ручку замка. >
Розмітив маркером штатні отвори
… ну і вирізав їх по черзі
верхній кут прогрів промисловим феном всю вертикальну площину іпритиснув тим же бруском. Та й вирізав за місцем зайві сегменти зкута.
Вирізав зайві сегменти
…остаточний підріз кута перед пайкою
Потім облагородив підрізуванням і нижній кут карти.
Нижній кут
Природно і на цій карті не збігалися кріплення шурупів. Просвердливдля них нові отвори в закладних пластикових вставках. Отвори длягвинтів нової карти Потім був процес кріплення кута гарячою скобою (тупо вплавив її в "тіло" карти ). Ну і пропаювання донорськимиошметками. Перед початком скріплення кута і паяння Скріпка відупаковки холодильника. Товста і плоска. Ну і за плавив зсерединикут І пролив кут зверху по наружу Ну і фото процесу - все як удитинстві. Підпалюєш і приплавляєш. Дуєш і гасиш.
Плавка пластмаси як у дитинстві.

Природно кут по "народному" допрацював напилками і дунув феномшорсткості.

<
Допрацював напилками.
Природно нарізав смугами сплен і переніс стокову шумку на новоділ.переносу на новоділ І от уже на місці І так дверна карта "а-ля735309206" зайняла Своє штатне місце. Залишилося тільки поставитина місце внутрішній замок з ручкою.
Карта посіла своє штатне місце

Ну і не порушуючи традицій показання одометра на моментвиготовлення LUX< /bової лівої карти розстібнихдверей.

Покази одометра на момент виготовлення лівої задньої дверноїкарти
PS:На все про все на виготовлення лівої карти пішло близько 50- тихвилин.
"
