Монітор виїзний або гу на Машку частина 1

Вирішив я поміняти ящик рукавички що на торпеді посередині.Полазивши по просторах інтернету я побачив що є комплектація мазди6 з навігатором і управлінням на центральній консолі. Але дананавігація в нашій країні зовсім не працювала Прийнято було рішенняпридбати сам цей механізм і переробити під щось, наприклад планшетабо щось таке.Пошуки самої панелі почалися, ціни на розбірках до100 доларів, жах і то в наявності на території України 1-2 шт івсе!
Наткнувся на некомплектну панель, без самого механізму підйому такнопок керування на консолі, вирішив придбати та доопрацювати.

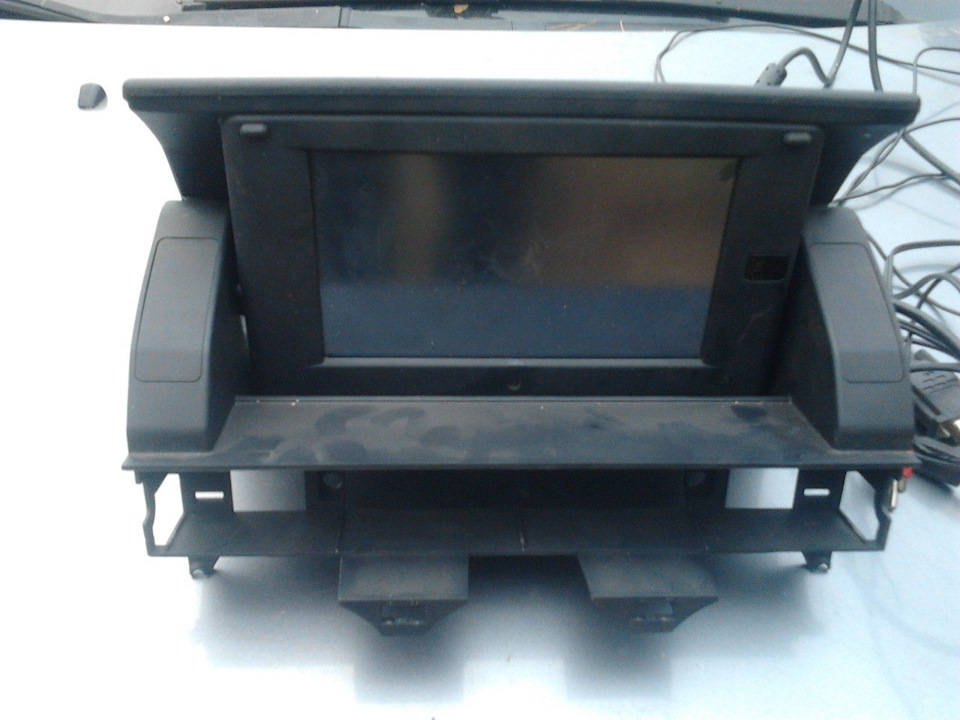

Ось що купив

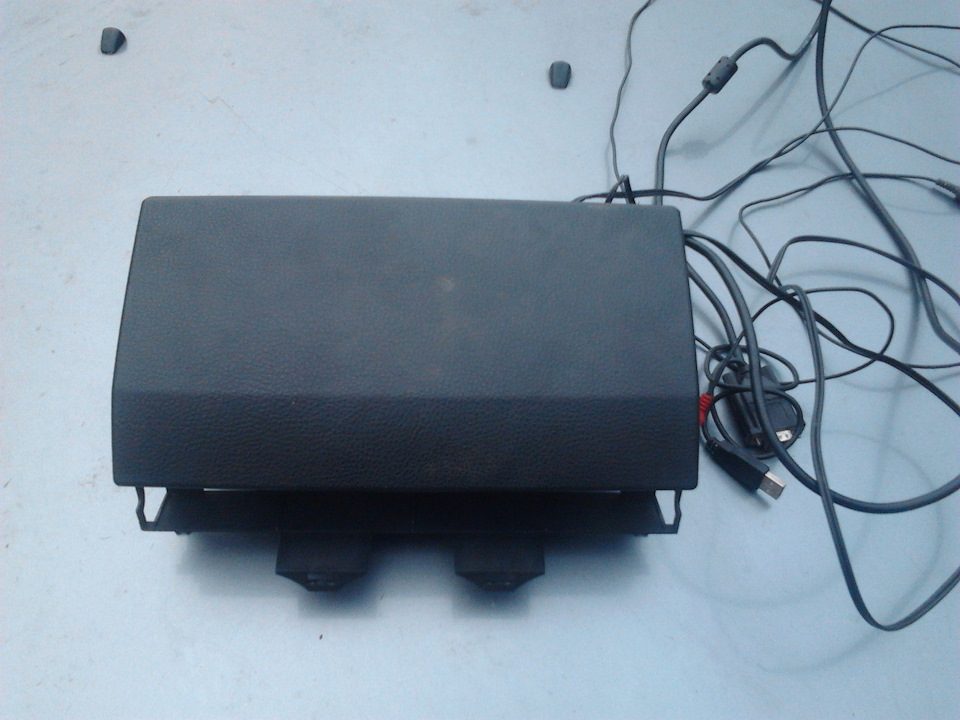

У закритому стані

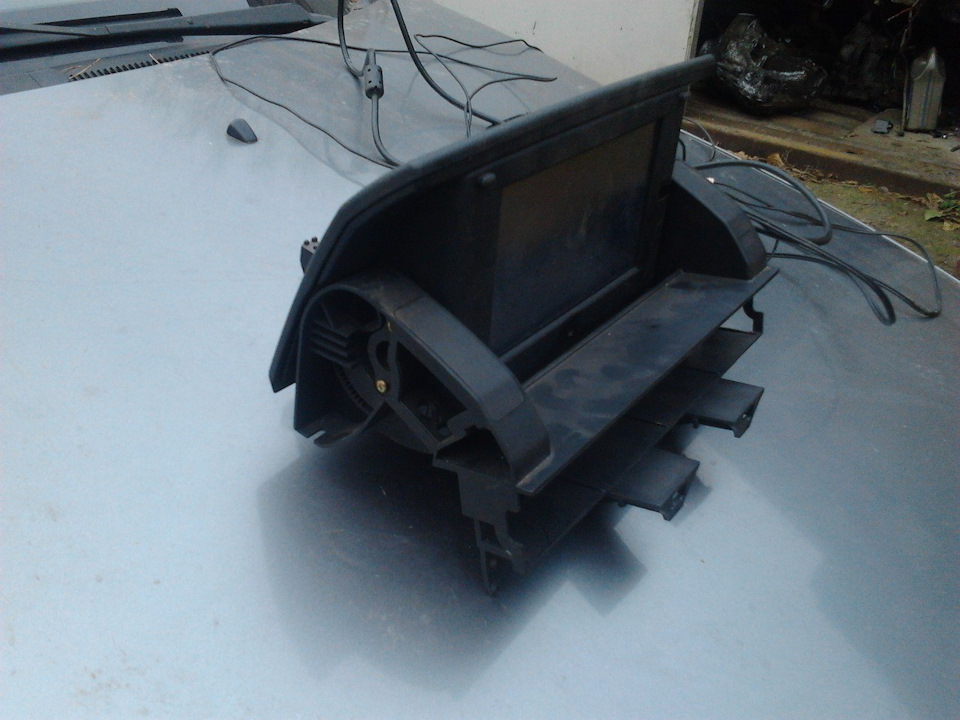

В відкритому

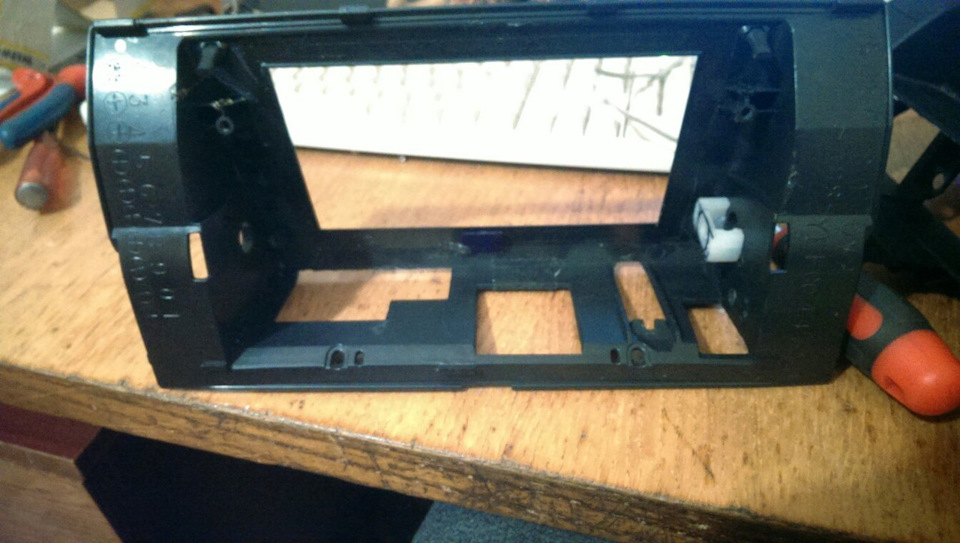

Даний девайс був розібраний і вилучений старий монітор
Дело біла пластмаса це я вже планую привід підйому опускання

В якості донора прикупив такий девайс:GPS навігатор +Відеореєстратор Pioneer M515 DVR + AV 7", характеристика вінтернеті

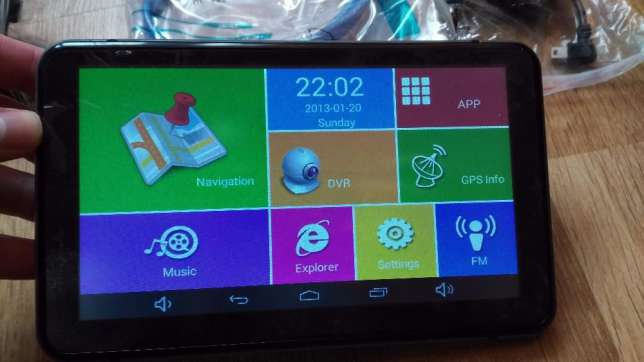

Меню
Коробка
Тильна частина (відіореєстратор)

> Розібрав навігатор що б уявляти що потрібно переставляти іяк
Був здивований що шлейф під камеру був достатньої довжини що бвмонтувати в мою панель без подовження. Почав розробляти механізмприводу панелі, оскільки заводський у мене був відсутній припокупці.
Механізм був наступний:виточив втулку та опору під мотор редукторна 12 Ст. Для кріплення мотор редуктора
Втулка кріплення вала мотор редуктора
Втулка кріплення мотор редуктора зі зворотного боку
Втулка моя+ основна вісь
У зборі на рамці
ось вид з мотор реудктором у зборі

Мотор редуктор 12В 10 об/хв, крутний момент 5 кг*см Але моторредуктор пропрацював не довго, на тесті після 50 рухів вийшов зладу, обламало шестірні редуктора, сильно все тендітневиявилося
Редуктор у розборі)

Пішов думати далі, як вийти з ситуації)))

>
