Потерпівши фіаско, було прийнято рішення встановити моторредуктор з більшим крутним моментом і габаритом більше

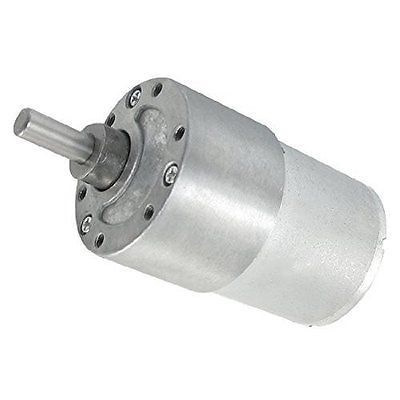

Мотор редуктор
Крутливий момент 15 кг*см
Напруга:12 В постійного струму
15 об/хв
Діаметр (редуктор):37 мм
Довжина валу:21mm
Довжина (без валу.):52mm
Діаметр валу:6мм
Вага:149 р.
Після тестування все було добре, працювало на ура ось тількишвидкість підняття та опускання була занадто велика.Для зменшенняшвидкості, довго думаючи, прийняв рішення вмонтувати в ланцюгкнопку зі старого шуруповерта

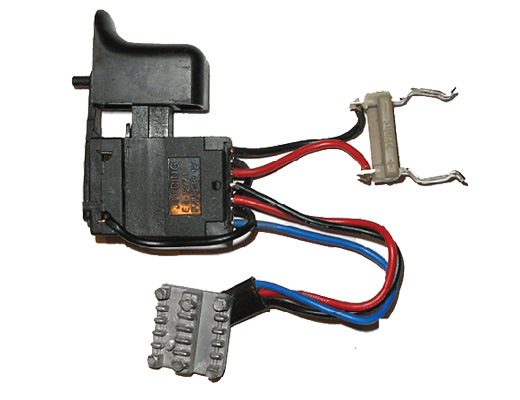

Кнопка з радіатором
адже принцип дії там чим більше натискаєш тим більше швидкістьобертання.Відрегулював швидкість підняття і зафіксував кнопку вданому положенні за допомогою клею.В якості обмежувачів підйомувикористовував кінцеві перемикачі
Кінцівник< Перемістивши все з навігатора в короб, все кріпив наклей за допомогою пістолету гарячого проклеювання. Встановивбездротовий передавач для камери заднього виду але надалі зняв його, є глюк прошивки і при включенні камери навігатор блимає таглючить. Пробував підключати через кабель все те саме. Довелосявідмовитись від підключення камери на навігатор. Якщо хтосьдопоможе розібратися буду вдячний). Ось що вийшло

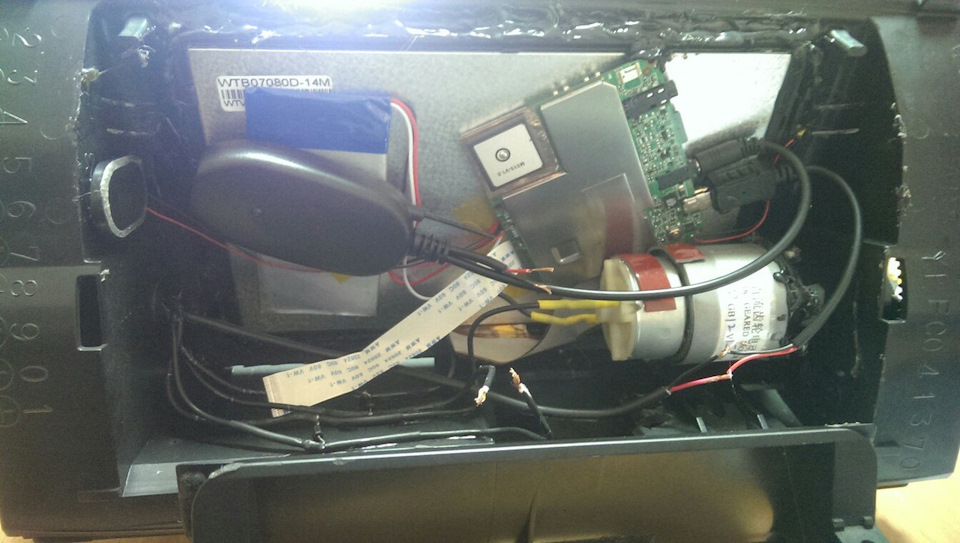

Все в зборі
Для управління підняття та опускання використав кнопкусклопідйомника від Ваз 2110 та вмонтував у центральну консоль.Також підключив підсвічування кнопки від габаритів про від лампочкипідсвічування попільнички.

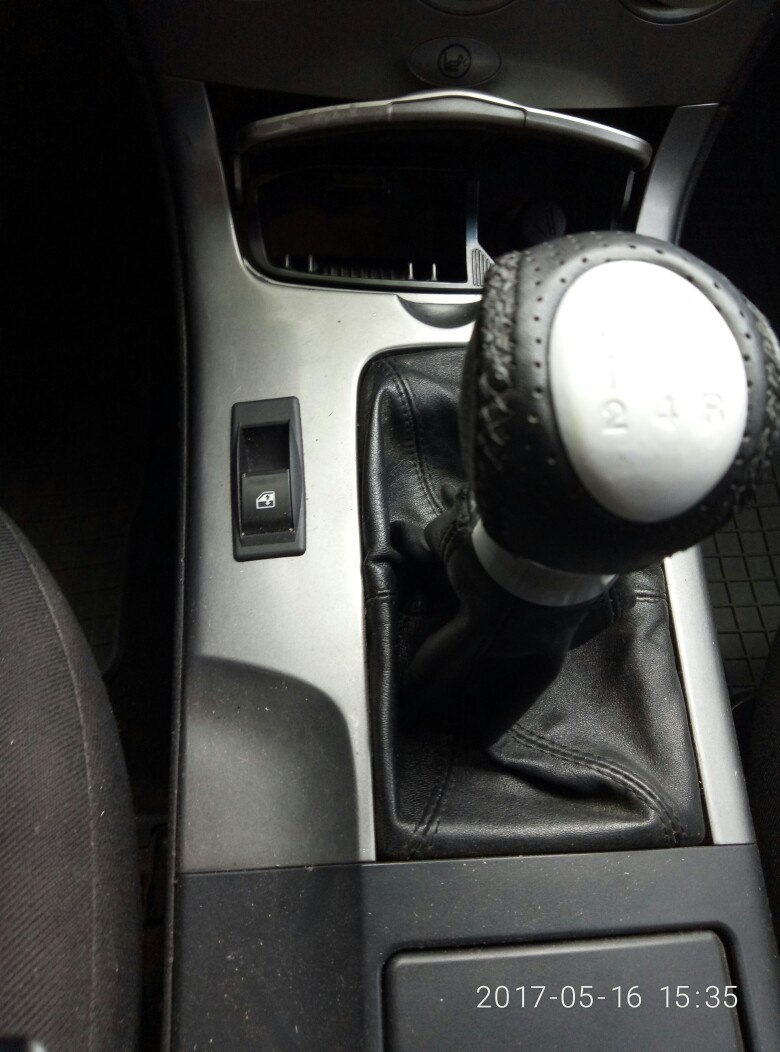

Кнопка управління
У верхню кришку панелі вмонтував камеру навігатора
> Вигляд знизу
Вигляд зверху
Все зібрав і встановив, ось фото
У відкритому положенні
У закритому положенні
<
У планах підключити навігатор до магнітоли через AUX але я якзрозумів потрібна магнітола від рейстайлінгу мазди 6 GG, а такможна було б вирішити проблему з прослуховуванням треків а то радіовже за**ло.))) Може хтось продасть магнітолу буду рад)))))
