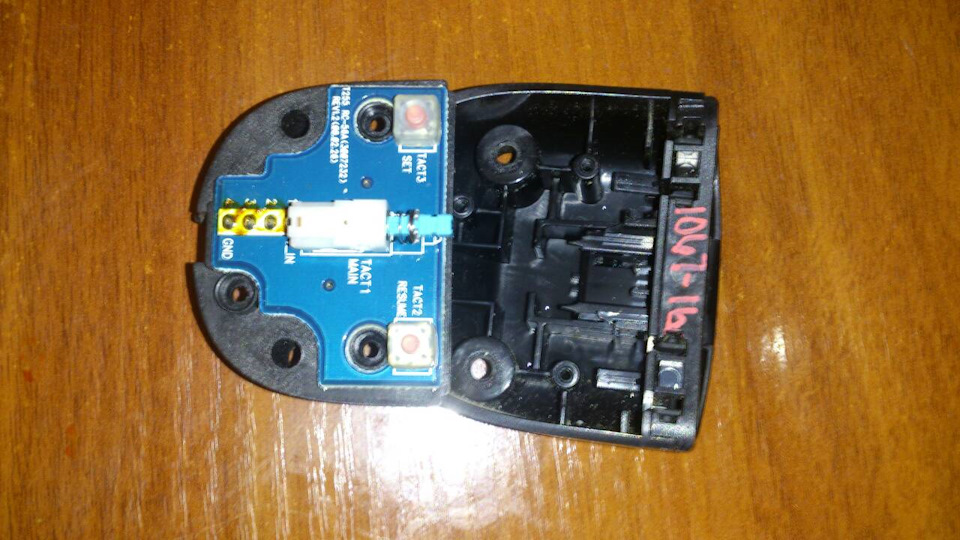

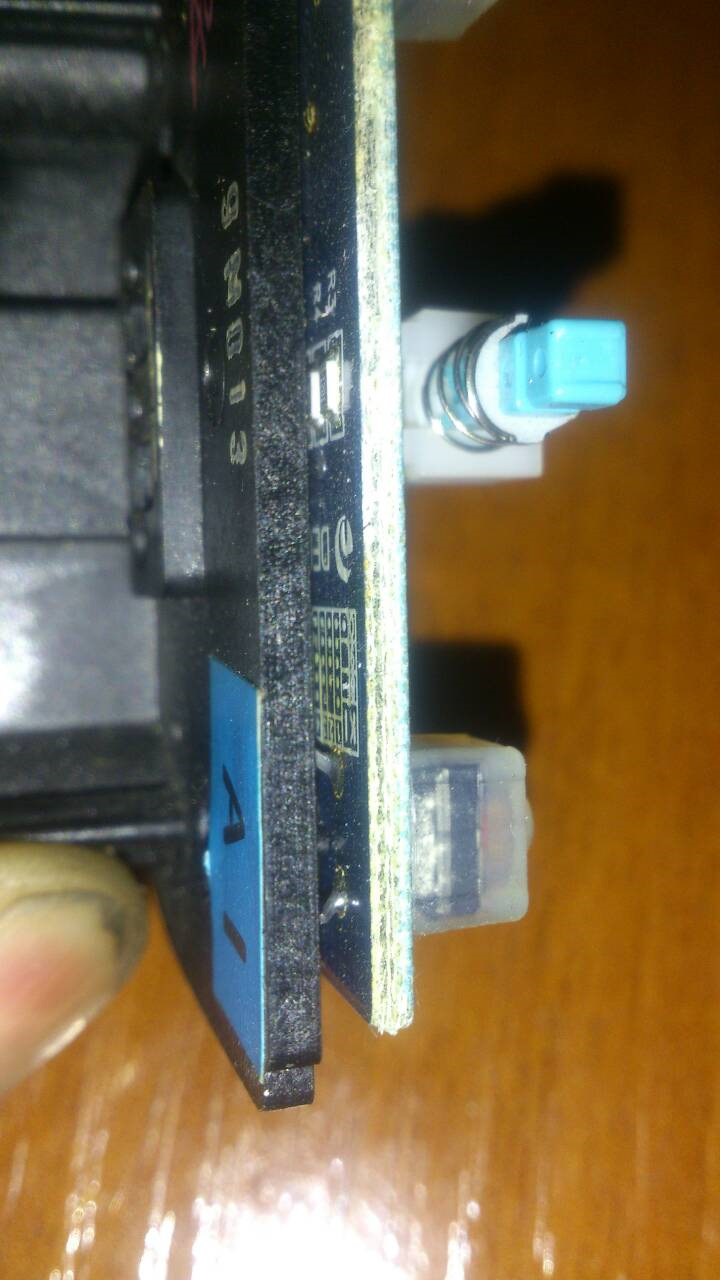

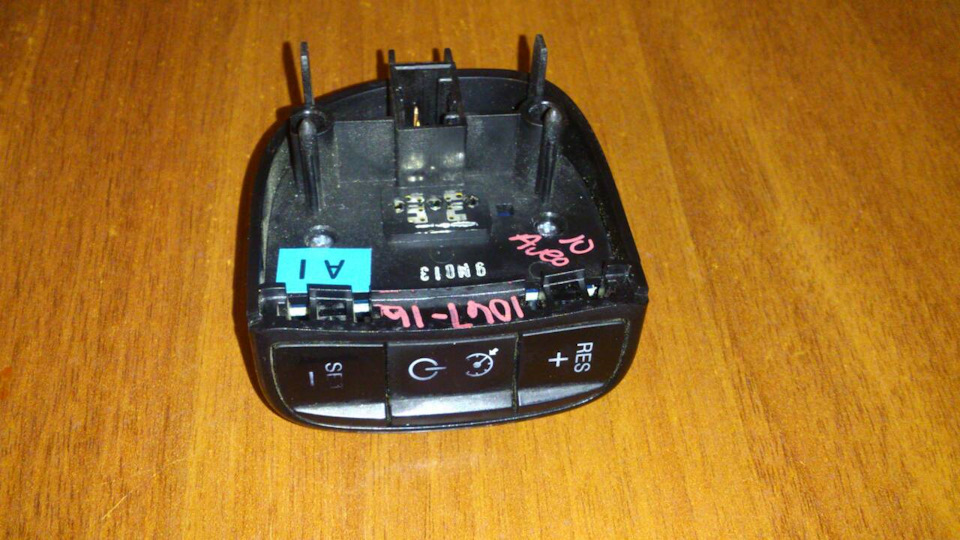

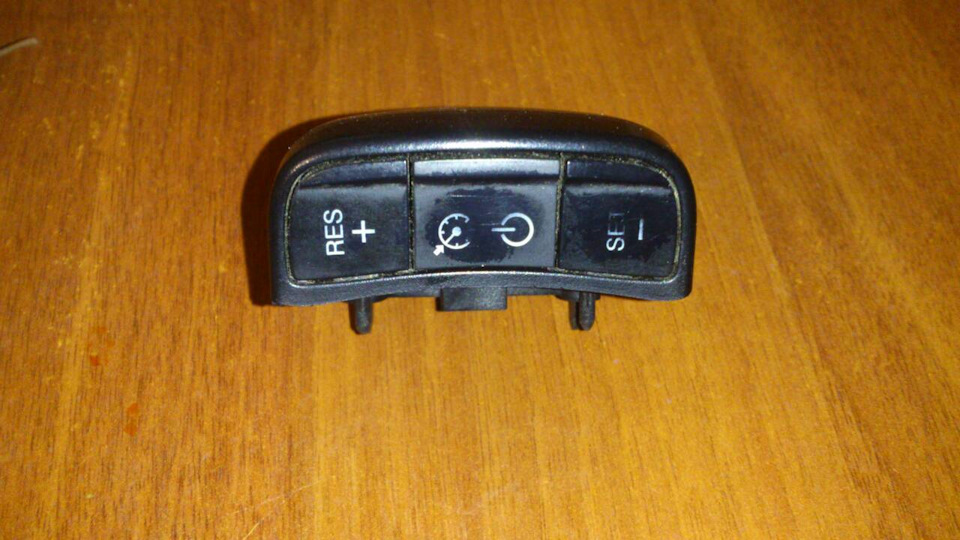

Загалом, приїхали мені кнопки круїзу другий вигляд. Розбіркиз'ясувалося, що кнопки теж через опори як на першому типі.Простоопору з іншого боку плати спочатку не помітив.
> Як на мене ці кнопки набагато зручніші, ніж ті, що з торцявключаються бічною кнопкою.

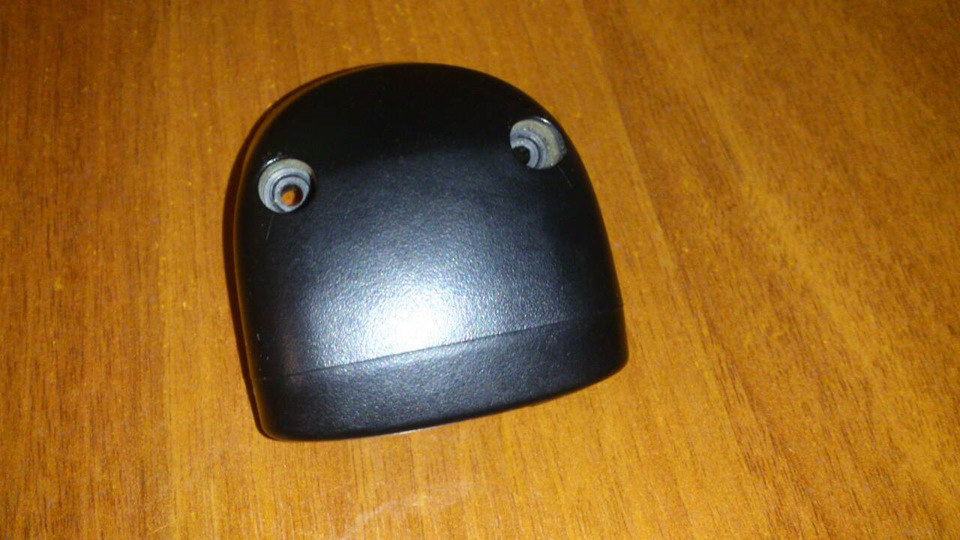

Сподівався, що кнопки будуть з білого пластику забарвлені в чорний (щоб додати підсвічування), але ні, вони такі ж із чорногонепрозорого пластику.
>
По ходу продзвонив контакти і виявився цей теж резистивний — між 1і 4 контактом йде живлення через опір після того, як втиснутацентральна кнопка і затиснута будь-яка з бічних.
Не вдасться вставити гойдалку в них для перемикання передач накермі.Місця вистачає для впровадження пари резистивних кнопок у тійже проекції що і гойдалка, але це будуть швидше за все дві окремісаморобні кнопки круглі за типом штоків (таким чином можна вміститивсе в одному круїзному ремоконі). Можна також переробити його підперемикання передач - центральна кнопка активує живлення, верхнякнопка "плюс передача", нижня "мінус передача". Так що все запланом.
прикладка гойдалки
ну це для охочих попереміщати кнопки)) Хоча сенсу їх переміщатиніякого немає. До речі, ці ж круїзні кнопки запросто зробити підхендс фрі (прибрати пружинку центральної кнопки, що фіксує, іперемалювати символи). Логіка плати аналогічна хендс фрі.
Заводські параметри оригінальні, зняті найпростішим звичайнимдешевим мультитестером між 1 і 4 піном (двома крайніми пінами)такі:> при утриманні set - 1908 Om (вимірював у положенні2000),
при утриманні rezume - 3120 Om (вимірював у положенні 20K),
при включенні кнопки центральної і при відпущених інших - 6600 Om (вимірював у положенні 20K).
Похибка якщо і є, то яка точно вона — я не знаю (у межах точностітестера).
<
Ось їхні номінали (цифри на них):2321, 3011, 1471.
Але який із них де стояв, на жаль не пам'ятаю вже.
А ось схема кнопок круїзу AI з фотографіями номіналіврезисторів
схема AI
номінали резисторів AI (R1 — 1801)< br>
Коментарі18
Нещодавно придбав Нубіру. Не знав, що на неї круїз ставився. Багато чого треба для цього?
Кнопка включення, правий підрульовий перемикач, якщо механіка - то датчик зчеплення на педаль, датчик гальма на 4 піна, сам актуатор круїзу, трос від актуатора круїзу до педалі газу, кронштейн упору кожуха троса актуатора круїза ( корпус , Ну і сама ...
Дуже добре! Зовсім недавно дізнався про існування цього пульта, а тепер з'ясовується, що його ще й перепаювати не треба. Хороший варіант! Знайти тільки його дуже важко ...
Та ні, теж резистивний. Також треба під прямою знімати резистори і робити перемички.
А млинець, я мабуть не так прочитав… -)Чи стаття правила?
Правилася. Я спочатку прочитавши такт на кнопках, зрадів, а потім при більш дальньому розгляді - побачив резисторів 3 штуки. Потім тестером продзвонив, таки так. Те ж саме резистивне управління.
Шкода. -)Ну це все одно дуже цікавий варіант пульта! тільки на замовлення за моторошні терміни та гроші.
Так круїзні пульти всі прямі. Аудіо резистивні. А самі кнопки у всіх пультах тактові, незалежно резистивний пульт або прямий. ;)
ну, я знаю те, що сам робив. Перший мій пульт який все собі ставлять, в тому числі, що і в мене раніше стояв - був резистивний. Опір випаяв, дротяні перемички замість них впаяв - і все запрацювало як слід. Навіть опору smd залишилися у кульці, можу с...
Ти про ці кнопки? https://megadriver.org/p971765-kruyiz-kontrol-do-dviguniv-z-mexanicnim-trosovim-droselem-a16dmst18sedt20sed-sevrole-knopki-kruz-kerma
ні, про этиlacetti.com.ua/ipb/index.…ttach&type=post&id=163883
Я поки що такі резистивні не зустрічав ... Тим більше смд
Обновив. Дивись останнє фото. Навіть продзвонив. Та ж кухня, що й перші, просто інший формфактор. Так що не знаю я хто що зустрічав, я ось мав обидва види і обидва резистивні. Прийде і тут випоювати впаюючи тяганину або просто оловом місток.
на Lacetti пульт круїзу саме що резистивний! Під опелівський круїз його треба перепаювати.
чисто авешние для ринку США))) красень я так і не купив коли подушку з USA тягнув, жаба задавила платити 40 баксів
Так. Я б.у. взяв там за 28 баксів круїзу, якщо не рахувати доставку в Україну. Доставка в Україну ще 5 баксів. Ну а, ліві, аудіо купив на місці, правда той хто продавав їх, втулив у них плату з резисторами WE, хоча насправді вони повинні бути WD.
Олександр, вітаю. Якась проблема виходить ... Ти пишеш втулив в них плату з резисторами WE, хоча насправді вони повинні бути WD Маркуванні WD відповідає пульт магнітоли 96550711 (без сонікових бокових обідків)
та це я купив з рук у людини б.у. з Дніпра, але коли побачив наживо, то зрозумів що він позбавився цих кнопок американських, тупо переставивши плати, і мені продав американ стайл фізично, але з платою нашою. Мені в цілому було пофіг, так як я все одн...
