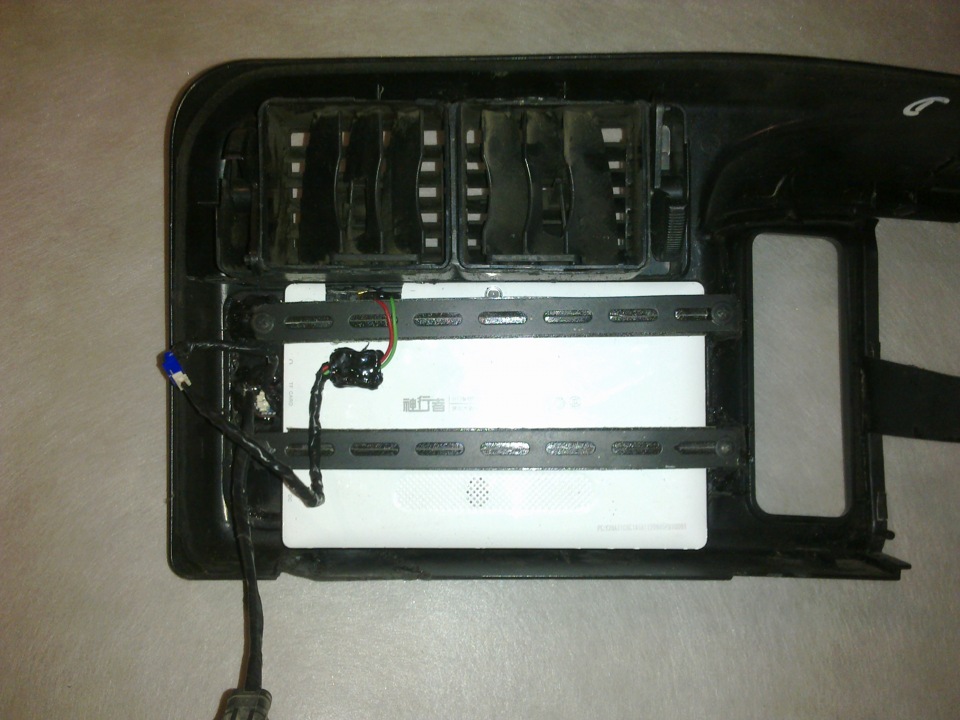

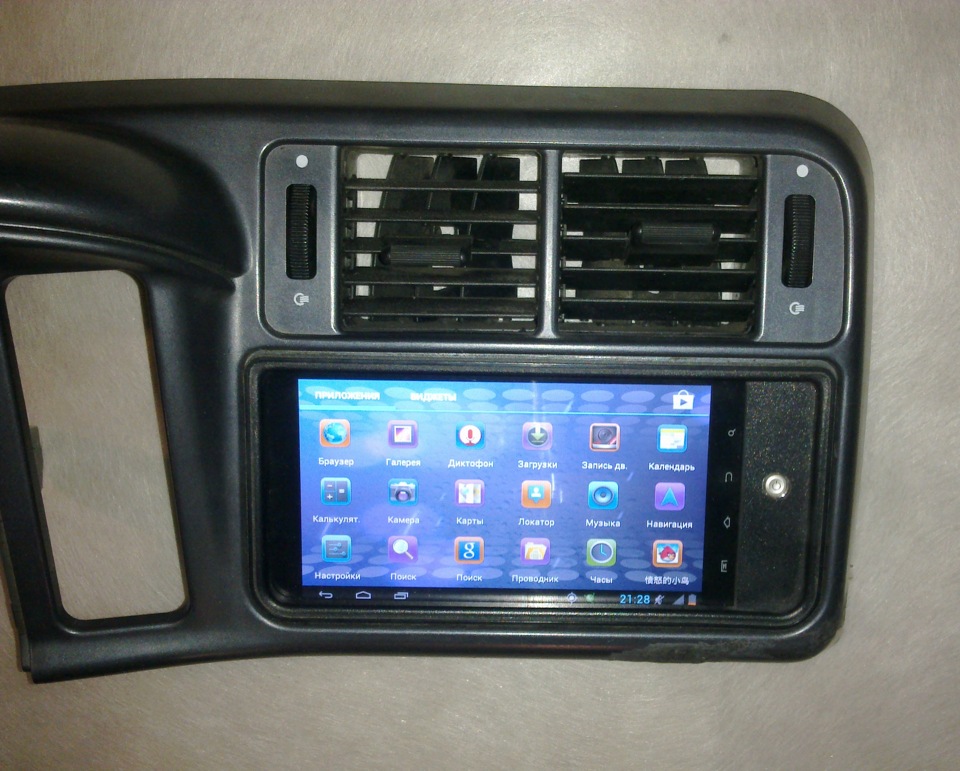

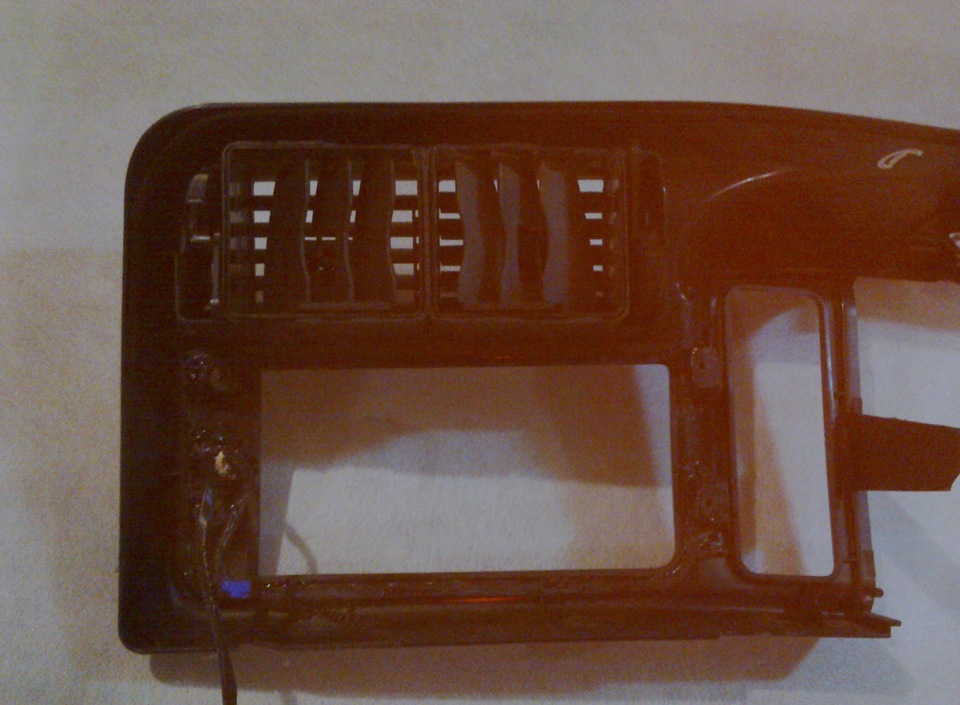

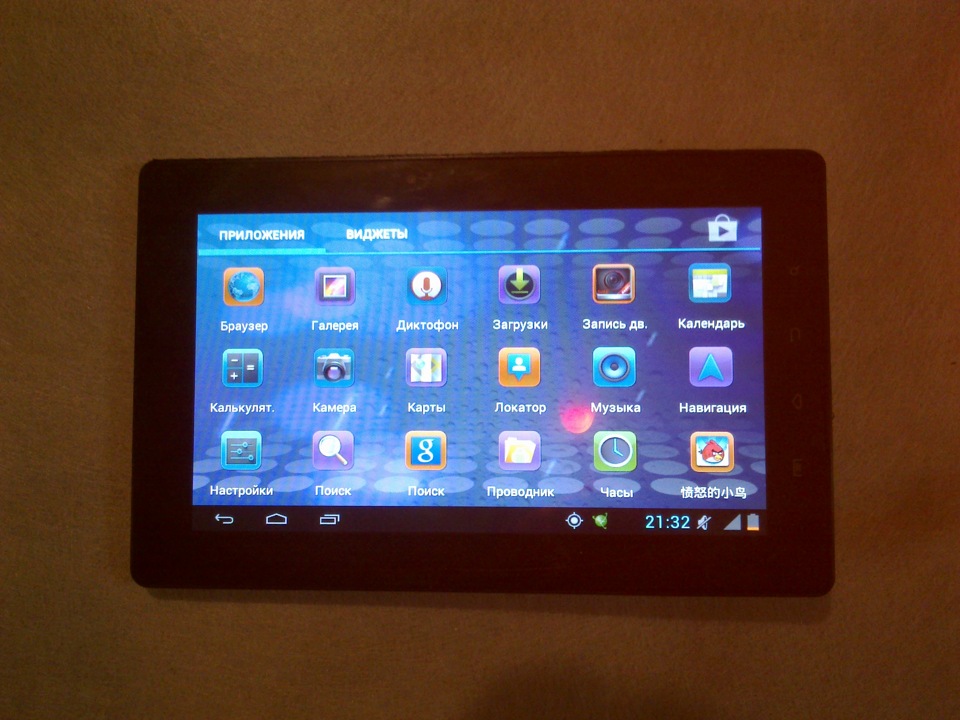

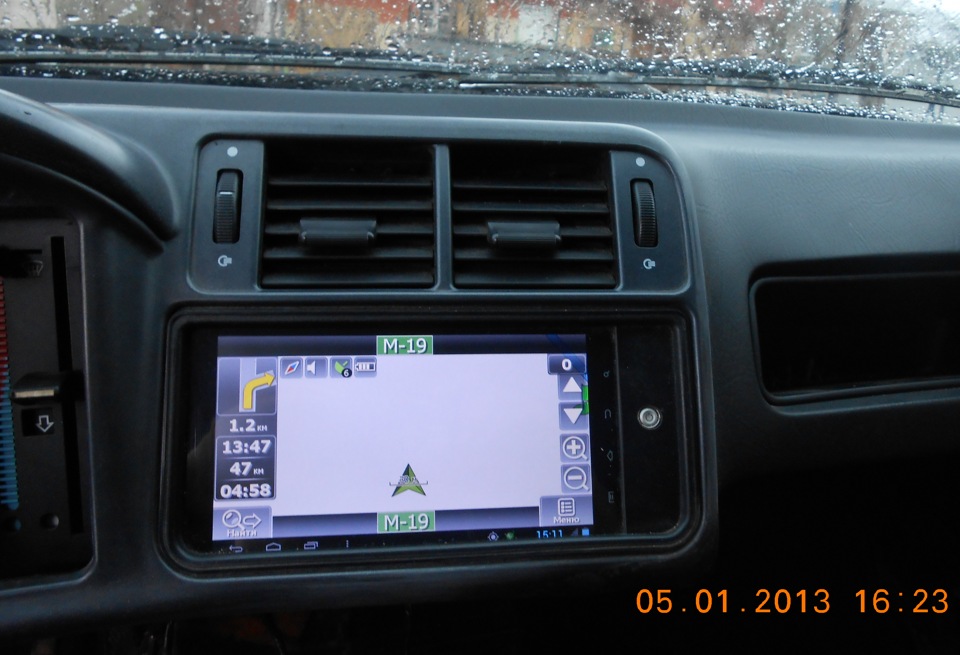

Багато часу пройшло з того часу, коли ідея встановлення планшета впанель відібрала у мене спокій, дуже сильно хотілося щоб автомобільбув пов'язаний з всесвітнім павутинням і без проблем можна було бзаходити на улюблений сайт Драйв 2 не відриваючись від сидінняводія, подорожуючи юзати GPS навігатор, дивитися фільми, фото інавіть грати ігри Довго вивчав теоретичну частину процесу, визначався не тільки з моделями планшетів, але і з розміромпосадкового місця в панелі під планшет (що дуже важливо) Вкінцевому результаті вибір впав на планшет PD20 FREELANDER -співвідношення ціна/якість + потрібні розміри корпусу.Планшет маєтакі характеристики:процесор 1.2GHz, пам'ять - RAM 1Gb 185*122ммдозволяли його інсталювати без хірургічного втручання в панель).повинні були перевищувати по ширині 208мм, так як з боківзнаходилося ліворуч регулятори печі, а праворуч ребро жорсткостівід панелі, по висоті 124мм, так як зверху знаходиться обдувсалону, а знизу ребро жорсткості панелі. Щоб вигляд у нашоїконструкції був завершений потрібно, щоб планшет знаходився зарамкою. Рамку я зробив з полиці для касет з годинником, відрізавшиїї задню частину за допомогою болгарки, а всі нерівності та задиркизашліфував ножичним папером. До рамки приклеїв пластмасовупластинку завширшки 30мм, до якої прикріпив кнопку включенняпланшета. Кнопку використовував від ноутбука Asus, тому що кнопкапідсвічується зеленим кольором, що у свою чергу добре поєднується зпідсвічуванням салону. Щоб планшет не був одним з панеллю і йогоможна було демонтувати, до кнопки припаяв штекер (тато-мама) іншучастину штекера припаяв на платі планшета. Кріплення планшетаздійснюється за допомогою монтажних пластин, які прикручуютьсясаморізами. Щоб у майбутньому позбавиться скрипів планшета обпанель, усі кріпильні елементи та посадкові місця обклеїлипротискрипним матеріалом на основі повсті. Для того щоб буломожливо використовувати USB роз'єм, я придбав подовжувач USB, якийбуде виведений в бардачок. Харчування до планшета вивів від замкузапалювання, щоб заряджання батареї здійснювалося тільки призаведеному двигуні.
Схожі записи
Ліхтарі на Сирник, або як зіпсувати ліхтарі від Пежо Партнера)
Ліхтарі на Сирник, або як зіпсувати ліхтарі від Пежо Партнера)
20
Коментарі20
Взагалі тема, дуже круто. А камера заднього виду також підключав?
Дуже дякую) Камера заднього огляду встановлена під номером)))
Красава!
а магнітола потрібна чи колонки можна безпосередньо підключити?
Якщо підключити до планшета підсилювач звуку, то можна обійтися без магнітоли. Якість звуку не відрізнятиметься від звуку магнітоли, оскільки велику роль гратимуть акустичні елементи)
а підсилювач який саме, підкажіть будь ласка. в автозвуку, та й в електриці в цілому я повний нуль)))
Будь-який автомобільний підсилювач звуку, який матиме мінімум два канали. Підключається через вихід на навушники в планшеті)
Наприклад цього підсилювача вистачатиме на всі 100% m.avtozvuk.ua/products/info/871Звичайно, що досконалості немає меж, можна встановити набагато потужніше, але все залежить від того наскільки у вас великі запити щодо якості звуку )
спасибі велике, ліпитиму))
Будь ласка) вдалої споруди)
Красавчик!круто вийшло!
Дякую))
Оооооочень розкішно! Респект і поважуха!))) Ну і підпис, само собою!)))
До розкоші далеко))) але все ж таки спасибі)))
Це тобі спасибі за те, що просвітив мене, що ця поличка з незрозумілими ребрами всередині-для Касет!)))) А то я собі всю ріпу зламав!)))
Зараз ці полички вже давно неактуальні, але їх можна використовувати під usb, Iphode, aux in, і т.д)))
5+ красава)
Дякую-)
Все шикарно зроблено)))) Я теж про це замислювався, але наш закон не дозволяє цього(((( У сенсі монітор у передній частині автомобіля незаконно.)
Дякую-) Можна не підключати режим відеореєстратора, просто використовувати як GPS. Адже зараз багато сучасних автомобілів мають монітор, який вмонтований в панель.
