Всім привіт!
Багато суперечок про те, що краще ставити для світлодіодівстабілізатор струму або напруги. Стабілізатор напруги, не дивлячисьна стрибки в бортовій мережі автомобіля, видає постійні 12 В (звласних спостережень це значно збільшує термін службисвітлодіодів), але якщо дивитися з наукової точки, то все ж такинапевно потрібен стабілізатор струму тому, що у світлодіода немаєпараметра напруги, світлодіод не споживає 3–3, 3 В (є параметрскільки на ньому втрачається тобто після нього залишиться на 3–3, 3В менше) і взагалі світлодіоди «живляться» струмом.

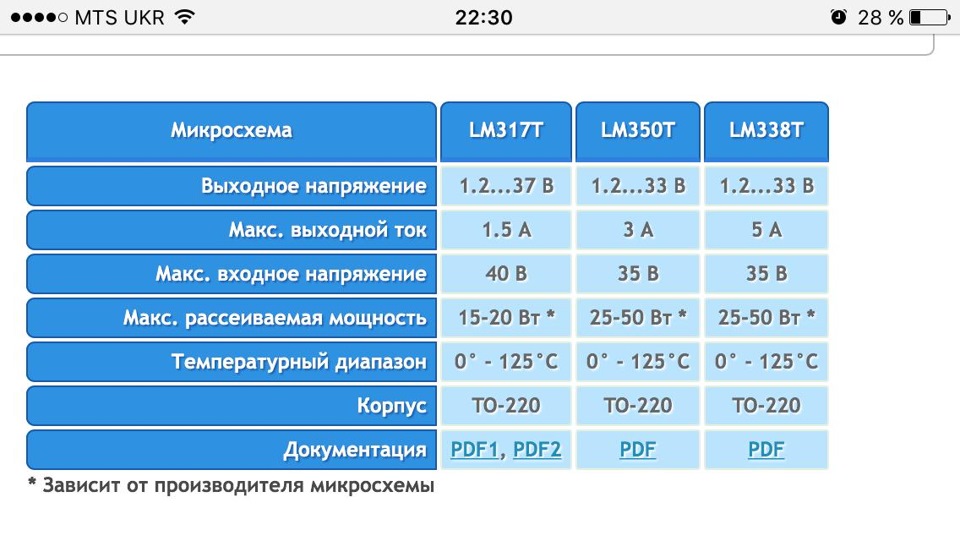

Залежно від споживаного світлодіодами в ланцюзі струму – вибираємопотрібну LM-ку

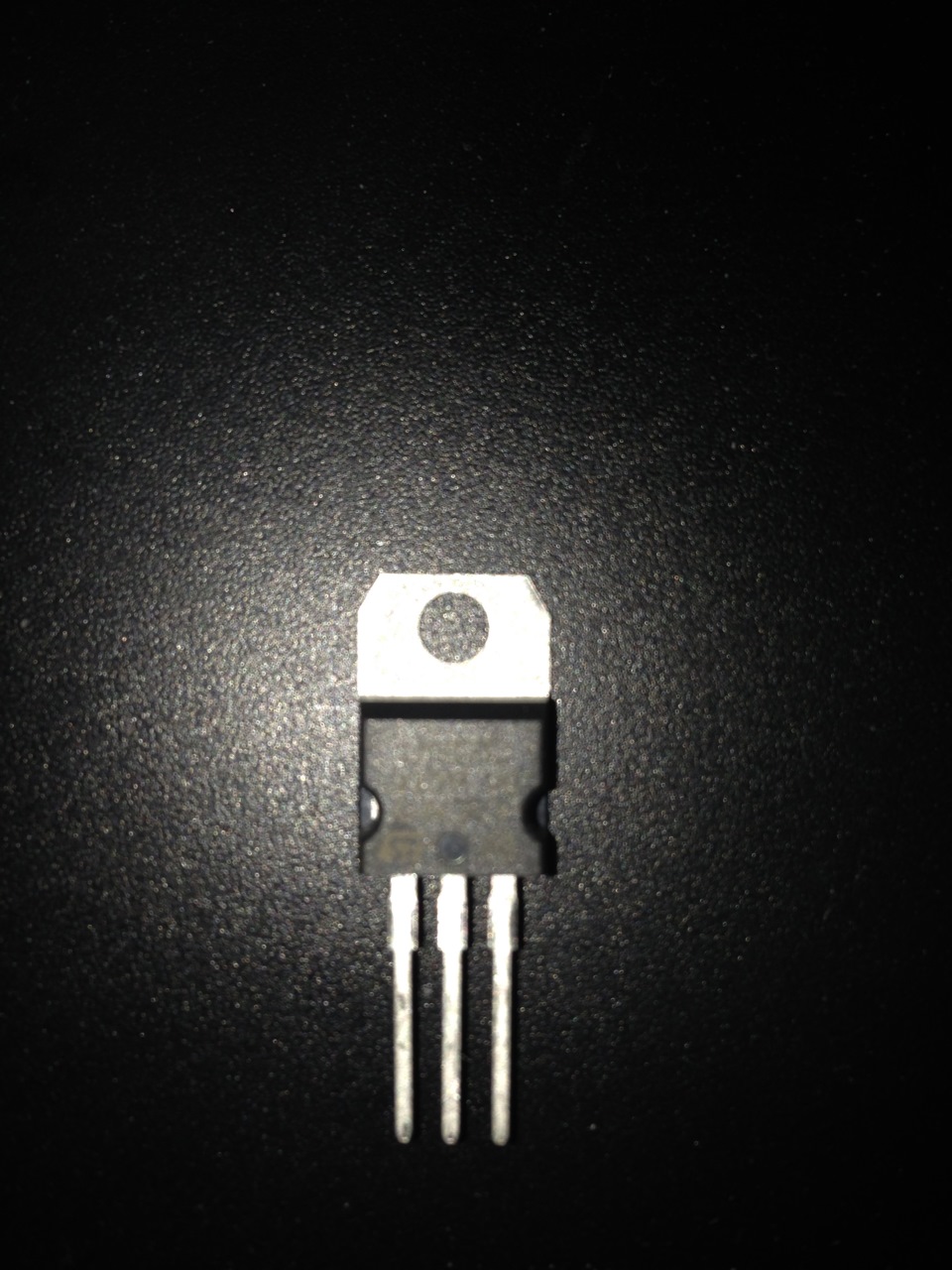

У більшості випадків підійде LM317T

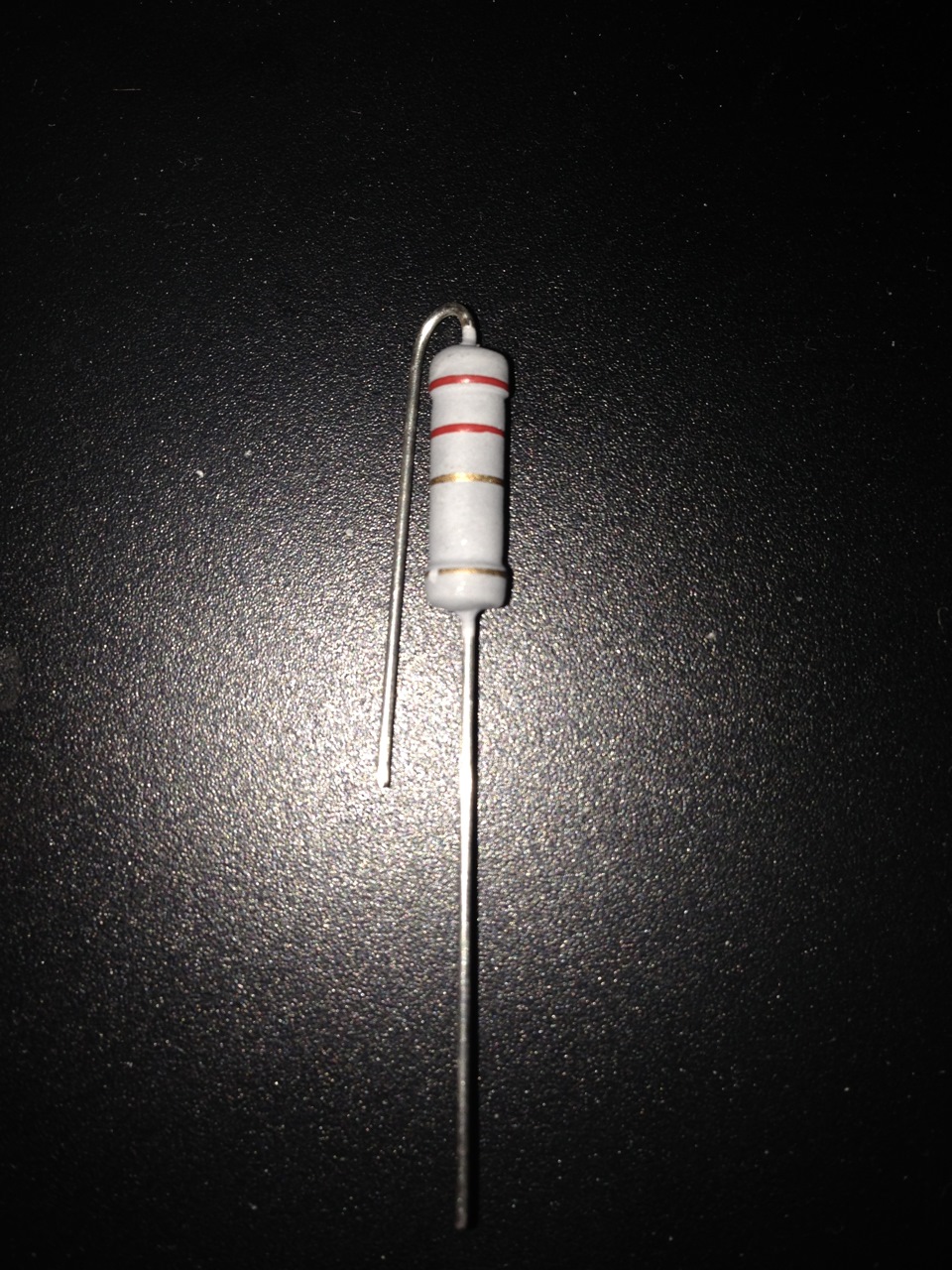

Розрахувати потрібний резистор можна тут

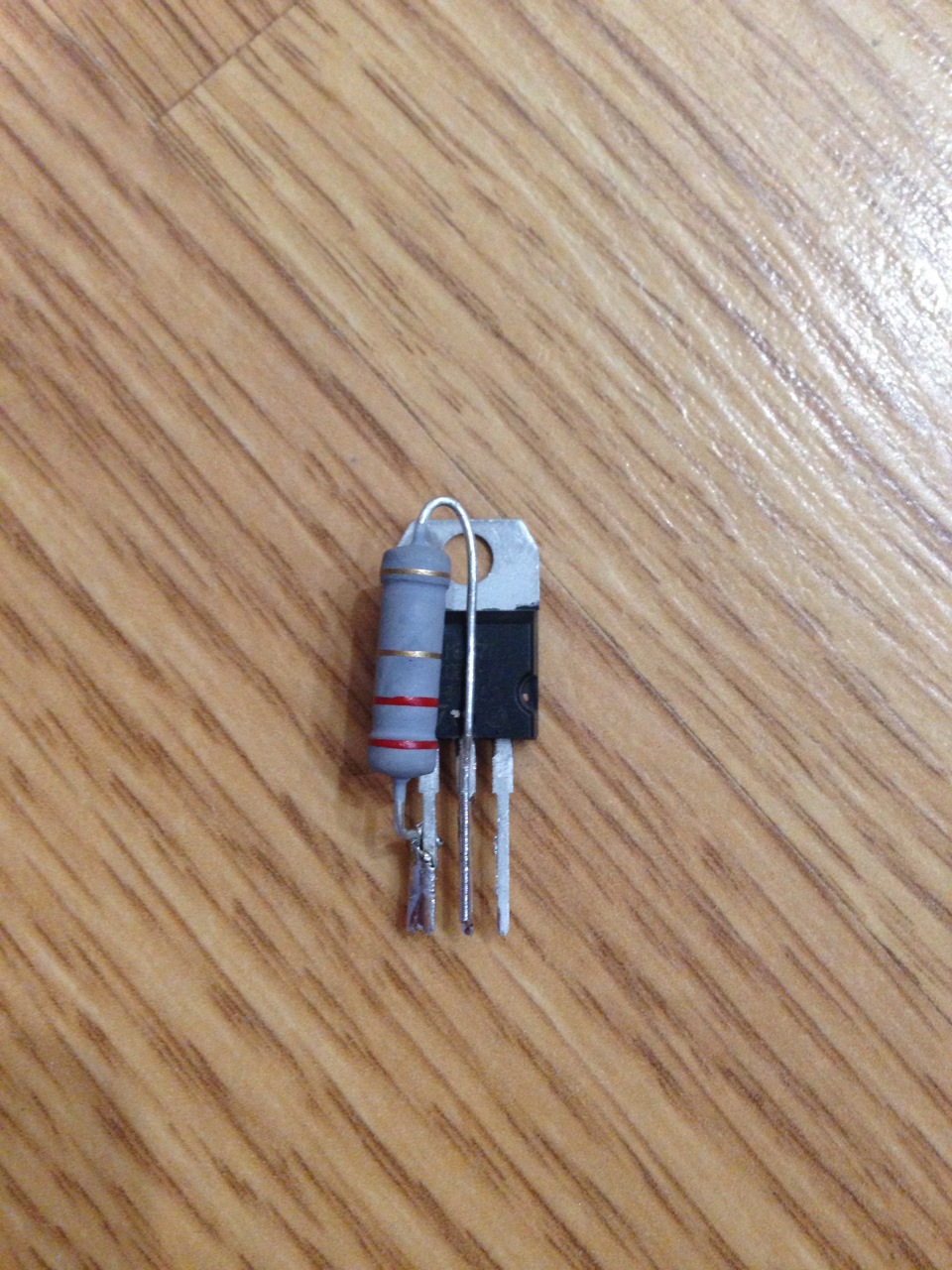

Припаюємо резистор до середньої та крайньої лівої ніжки мікросхемиLM

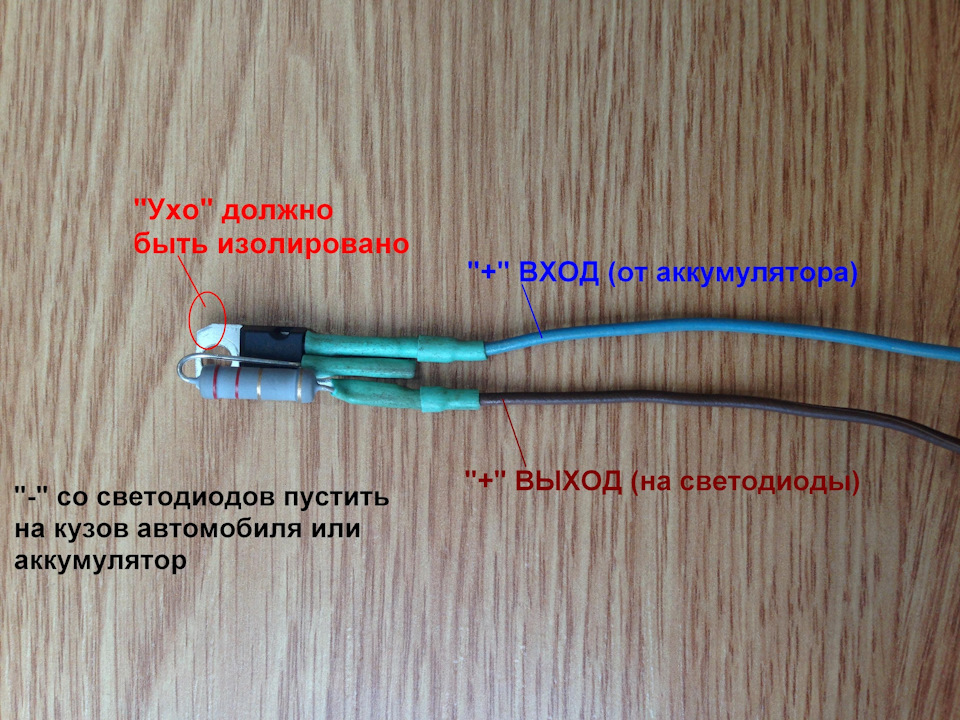

Припаюємо дроти до лівої та правої ніжок мікросхеми LM
Ізолюємо кожну ніжку в термоусадку, а потім весь стабілізатор утермоусадку.
ДУЖЕ ВАЖЛИВО :На відміну від стабілізатора напруги, в якомувикористовується «кренка», яку можна прикрутити до кузоваавтомобіля, що буде додатковим радіатором, в стабілізаторі струмуцього робити не можна. «Вухо» LM-ки має бути ізольовано, інакше призіткненні – отримаємо коротке замикання. Може комусь і стане внагоді. Всім удачі!
Коментарі19
А є різниця, якою ніжкою паяти резистор?
А можна один стабілізатор струму по вішати на 2 або більше ліхтарів? Або на кожен ліхтар потрібен окремий стабілізатор + підібраний для цього резистор?
Якою ніжкою паяти все одно. Можна і один на дві лампи це залежить від споживання струму лампами. Якщо сумарний струм менше 1А то вистачить і одного
Такі прості, очевидні речі, шукав в інтернеті кілька днів і скрізь тільки словоблуддя, що все більше і більше заплутують)) Відповіді на свої запитання знайшов тільки тут, у твоєму бортжурналі))
І якщо залишити як є, наприклад LM317, макс. вихідний струм 1,5А, а підключити діоди зі споживанням 0,8А, то вони перегорять швидко?
LM окремо немає сенсу підключати, її потрібно разом із резистором інакше який сенс у схемі без нього.
Це я зрозумів, дякую. Без резистора виходить стабілізатор напруги, а з резистором стабілізатор струму - те, що мені потрібно)), у цьому питанні я хотів акцентувати увагу на максимальному вихідному струмі)
Немає це стабілізатор струму і він не стане стабілізатором напруги. Для стабілізації напруги використовують інше кренку, зовнішнє воно абсолютно однакові, але функції виконують різні і виходи ніжок у них різні. Якщо до 1.5 А стабілізатору підключити ...
Щось я почав знову не розуміти)) А навіщо тоді резистор?
Резистор це опір їм просто обмежуєш струм до потрібного параметра
Для схеми краще, а для діода?
Діоду головне не перевищувати допустимі параметри. Тому резистором і обмежуємо струм на 10%. Візуально зменшення яскравості не помітиш, а термін служіння діоду продовжиш
Тобто виходить, для того щоб зробити стабілізатор струму, необхідно знати споживання струму, конкретного ДХО ліхтаря, потім для нього підібрати певний резистор? Що б вихід струму був трохи менше споживання ліхтаря (~10%)?
Все вірно! Саме так.
Ось у мене є крен LM317T, 1N4007 і стрічка світлодіодна, хочу зробити підсвічування в салон від кінцевиків під дверима, ну і так просто від тумблера підсвічування. Можна дізнатися як зібрати схему, щоб не горіли вони? може мені щось не вистачає ще? а...
Так стабілізатор струму або все ж таки напруги? LM317T стабілізатор напруги
Ні. LM317T це мікросхема до якої потрібно припаяти опір і вийде стабілізатор струму
Опір у ній регулює вихідну напругу
Ні. Обмежує заданий струм. Щоб стабілізувати напругу потрібна інша схема https://megadriver.org/p956912-stabilizator-naprugi-na-12-v-dlia-diodnix-lamp
