Усім привіт!

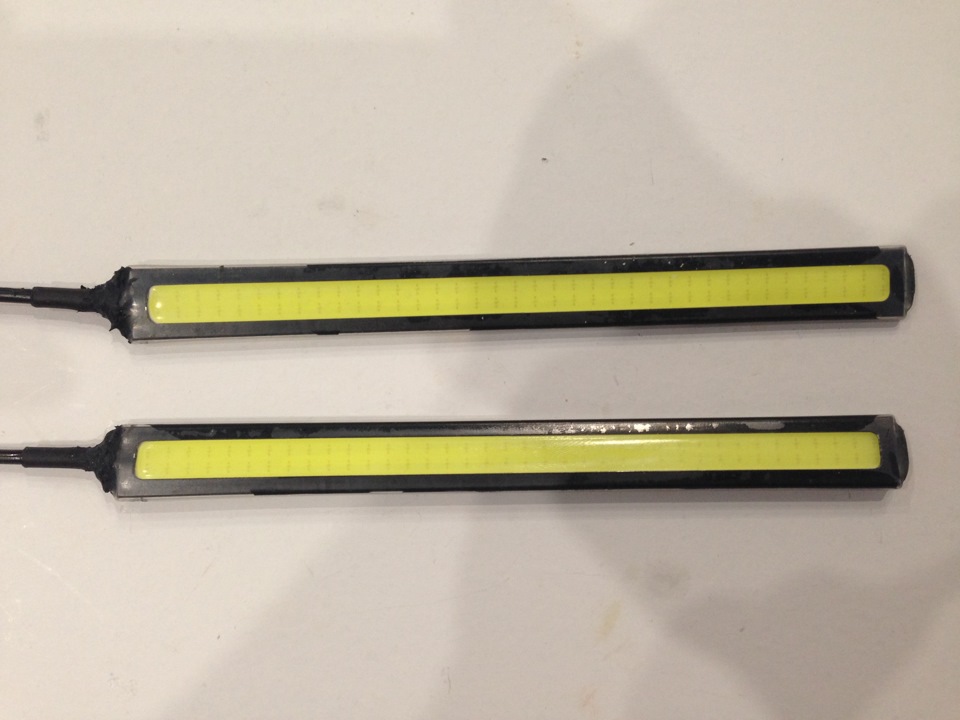

Зіткнувся з проблемою при підключенні LED смужок.

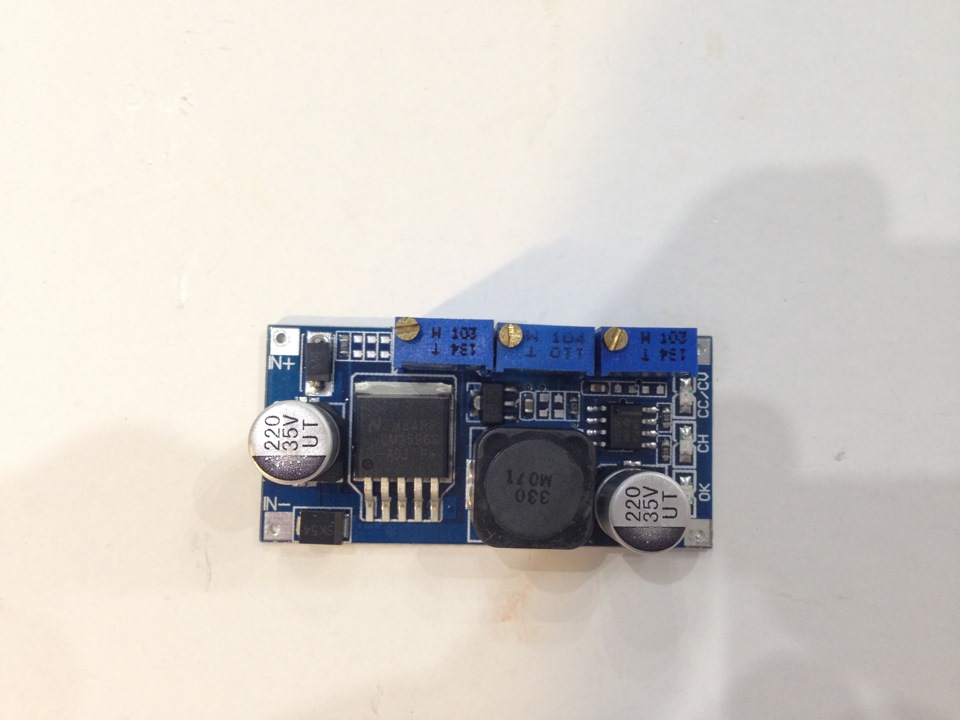

Якщо їх підключити через стабілізатор напруги або стабілізаторструму на базі «кренок», то LED смужки світяться в повнапалу, абезпосередньо підключати небажано, оскільки це істотно скоротить їхтермін служби. На AliExpress були замовлено два (по одному на кожнусмужку) підстроювальні стабілізатори напруги і струму на базімікросхеми LM2596S.

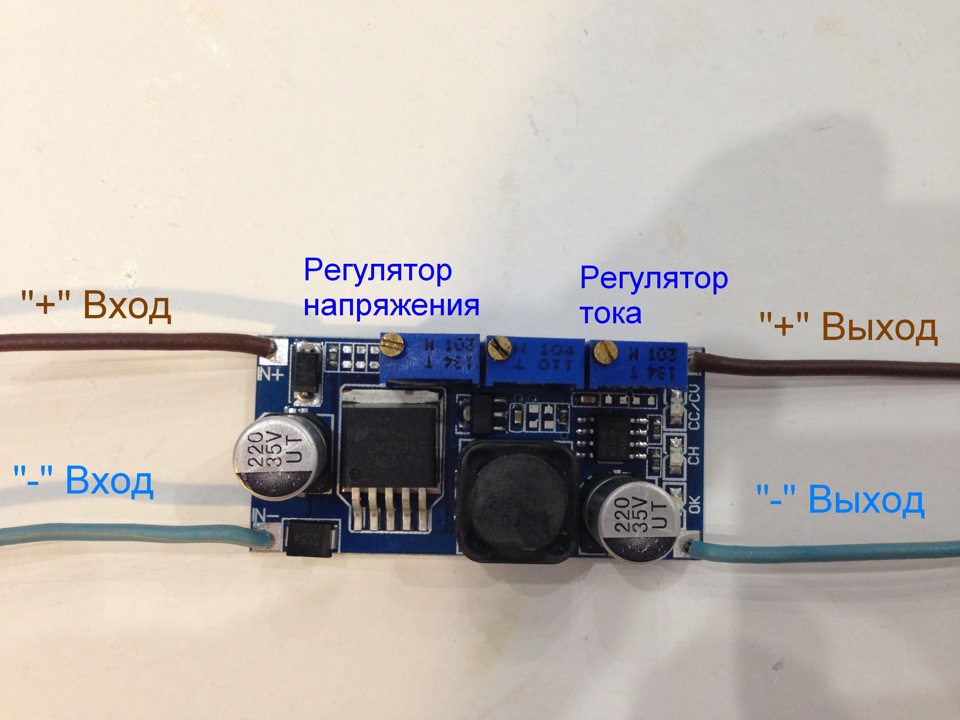

Припаюємо чотири проводки (два на вхід і два на вихід), задаємо «навиході схеми» потрібні параметри напруги і струму
< p align="justify"> Середній регулятор при підключеннісвітлодіодів – без потреби, його використовують, тільки якщо схемузастосовувати як зарядний пристрій.

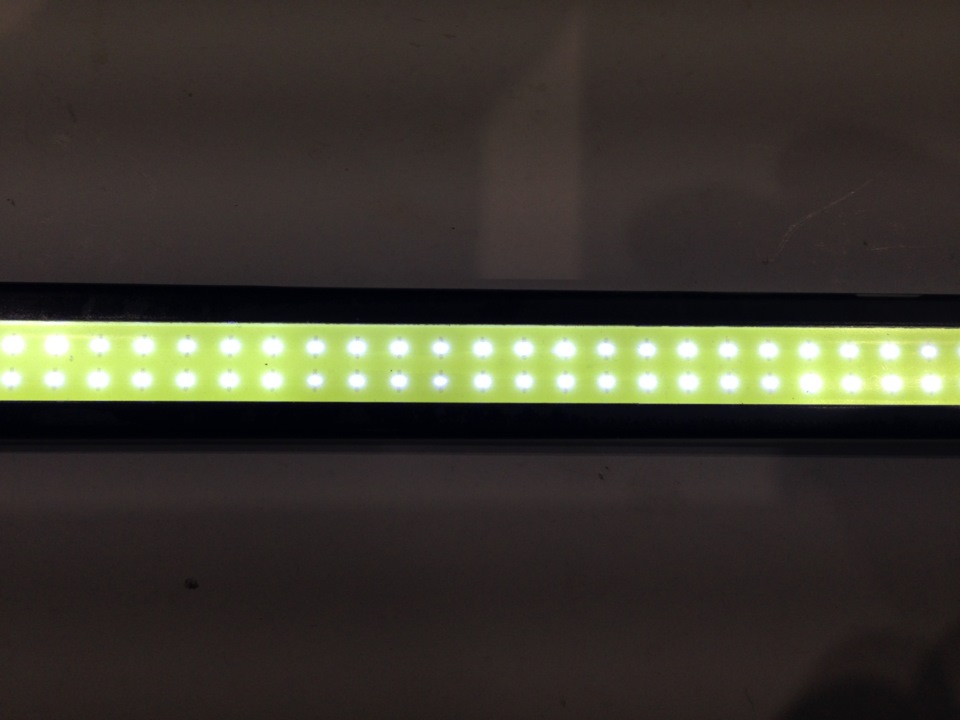

Підключаємо LED смужки. Перевіряємо як світяться Світяться в повнупотужність Характеристики мікросхеми LM2596S:- вхідна напруга від 7В до 35 В
— вихідна напруга від 1, 25 В до 30 В
— номінальний вихідний струм до 2 А
— максимальний вихідний струм до 3 А
Ціна питання $1, 65 - 1 шт.
Може комусь і знадобиться. Всім удачі!
Коментарі20
А я все думав, якого хрону у мене на кренках такі смужки світять не на всі бабки ... Дякую за інфу, буду переробляти все що зробив)
Модулі на мікросхемі Lm2596 це надійні стабілізатори, блоки живлення та зарядні пристрої. Днями заради приколу збирав зарядне на ньому rustaste.ru/zaryadnoe-ustrojjstvo-lm2596.html . Схема в принципі веде себе дуже стабільно. С ув. Едуард
Замовив ось такий вольтамперметр www.aliexpress.com/item/T... його підключати так само як і мультиметр?
Безрозуміння. Такий бачу в перші. У мене звичайнісінький китайський DT838. Подивися в інеті як він виглядає. Його ціна $3
Амперметр так і ний, щоб вимірювати ампери (силу струму). Акум те ж підійде.
Дякую, лампи вже у мене, чекаю посилок з кренками, лмками, ампервольтметромітд, тепер хочу замовити ці стаби, мультиметра немає, приїде ампервольтметр, їм можна теж можна виміряти?, як його підключити для вимірювання?, і ще, не чи будуть вони горіти ...
За перешкоди не знаю. Якщо зменшити струм на 10% лампи прослужать довше, а на погляд людське око не вловить цієї різниці. Підключаємо так У джерела живлення, яке видає 12 В є два дроти + і -. Плюсовий провід від джерела живлення підключаємо до плюсу ...
Доброго дня, підкажіть, хочу поставити ось такі дхо www.aliexpress.com/item/L…=a2g0s.9042311.0.0.l7ybgl, і поставити даний драйвер, порадьте, як розрахувати скільки струму виставити, і як ставити драйвер на кожен дхо окремо, або один на дві лампи нал...
Доброго дня. Потрібно знати який реальний струм споживає одна лампа, а цього Ви не дізнаєтеся поки лампа не буде у Вам в руках тк те, що заявляють продавці як правило не відповідає дійсності. Припустимо лампи у Вас в руках. Вимірюємо через мультиметр...
Тож через ці схеми можна підключити 12 вольтову лампу на вантажній де 24в, відрегулювавши все, так?
Так, вхідна напруга до 35 В. На виході виставляємо 12 і радіємо
Де ж посилання на драйвер/стабілізатор? Не можу знайти їх
Ток вони тільки своєю межею відрізають, а от разом з вхідним резистором на світиках мають суттєвий сенс!
є посилання на смужки ?
Конкретно де брав я їх уже немає. На Алі їх дуже багато стоять долар штука. Але вони швидко горять без стабілізатора. Потрібно обов'язково підключати через стабілізатор напруги та струму.
Та стаб потрібен там щоб продовжити їхнє життя
Не займайтеся дурними справамиЦі смужки відмінно працюють від 12 до 15 В і служать роками
Ці смужки бувають різні, хоча виглядають однаково. Одним потрібний стабілізатор, іншим немає.
згоріла така смужка через 2 місяці при харчуванні від бортової мережі...
спасибі величезне за статтю, то що потрібно!) не пам'ятаєш за годинниковою крутити це додавати?)
