Всім привіт!
Брат доопрацював креслення і я їх викладаю а також напишу враженнята матеріали необхідні для роботи.
Матеріали.

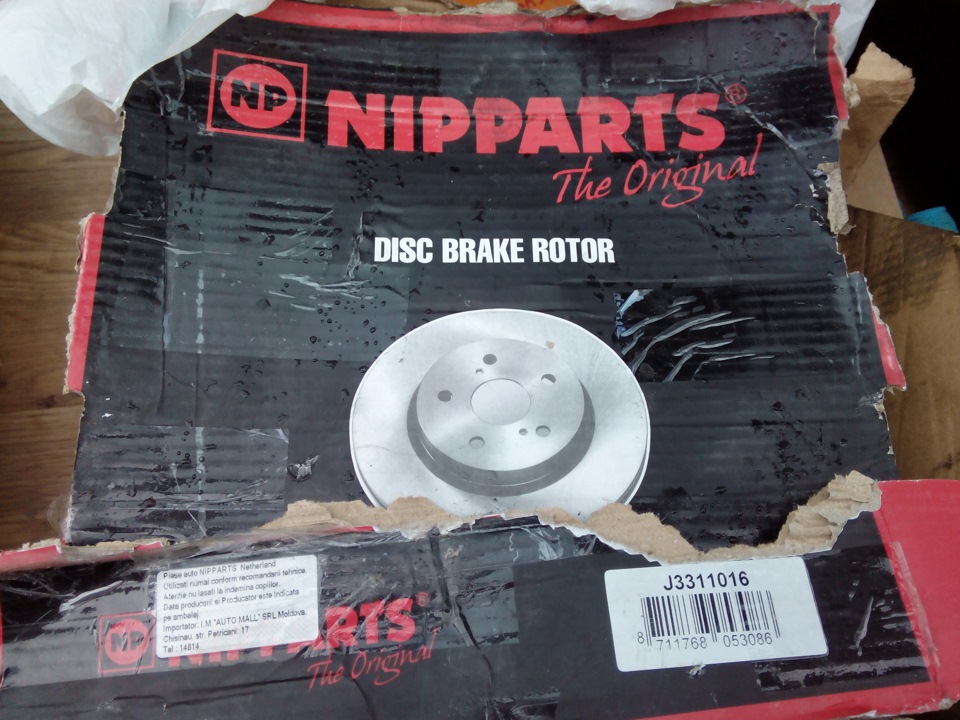

Диски гальмівні 2 шт.

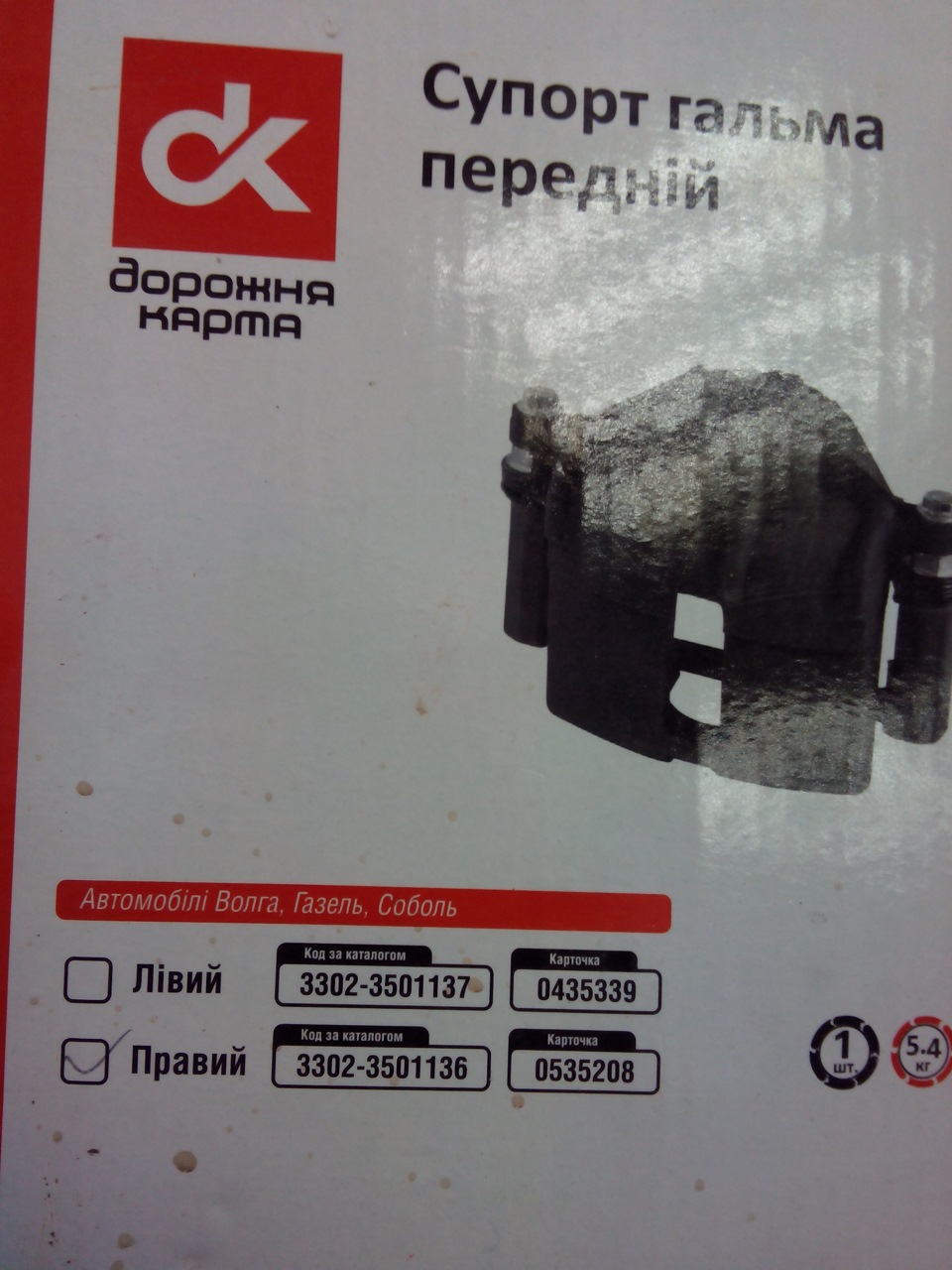

Супорт ГАЗЕЛ 2шт. 22 мм болт м10 Шланг гальмівний 2 шт (можна відтієї ж газелі) До речі їх можна ставити на патрулях скрізь, вонипідходять. Виготовити вставку замість гальмівного щита. Абообрізати гальмівний щит, так що б від пролазив у гальмівний барабан2шт — товщиною 8 мм. 6 шт.. Втулки можна відрізати після приміркисуппорта і визначення точної дистанції.
І основна деталь — 2 шт.. Без верстата проблема тільки увирізуванні півкола. Якщо у вас литі диски 15 д. То кронштейнпрядеться робити не за правилами. Це не смертельно, але погано.Мені довелося робити так.
Чим це загрожує.
Ось що доведеться зробити з суппортом
Ось що потрібно зробити якщо у вас 15 лиття (на залізяках це нетреба! )
Навіщо це робити?
Щоб посадити глибше супорт.

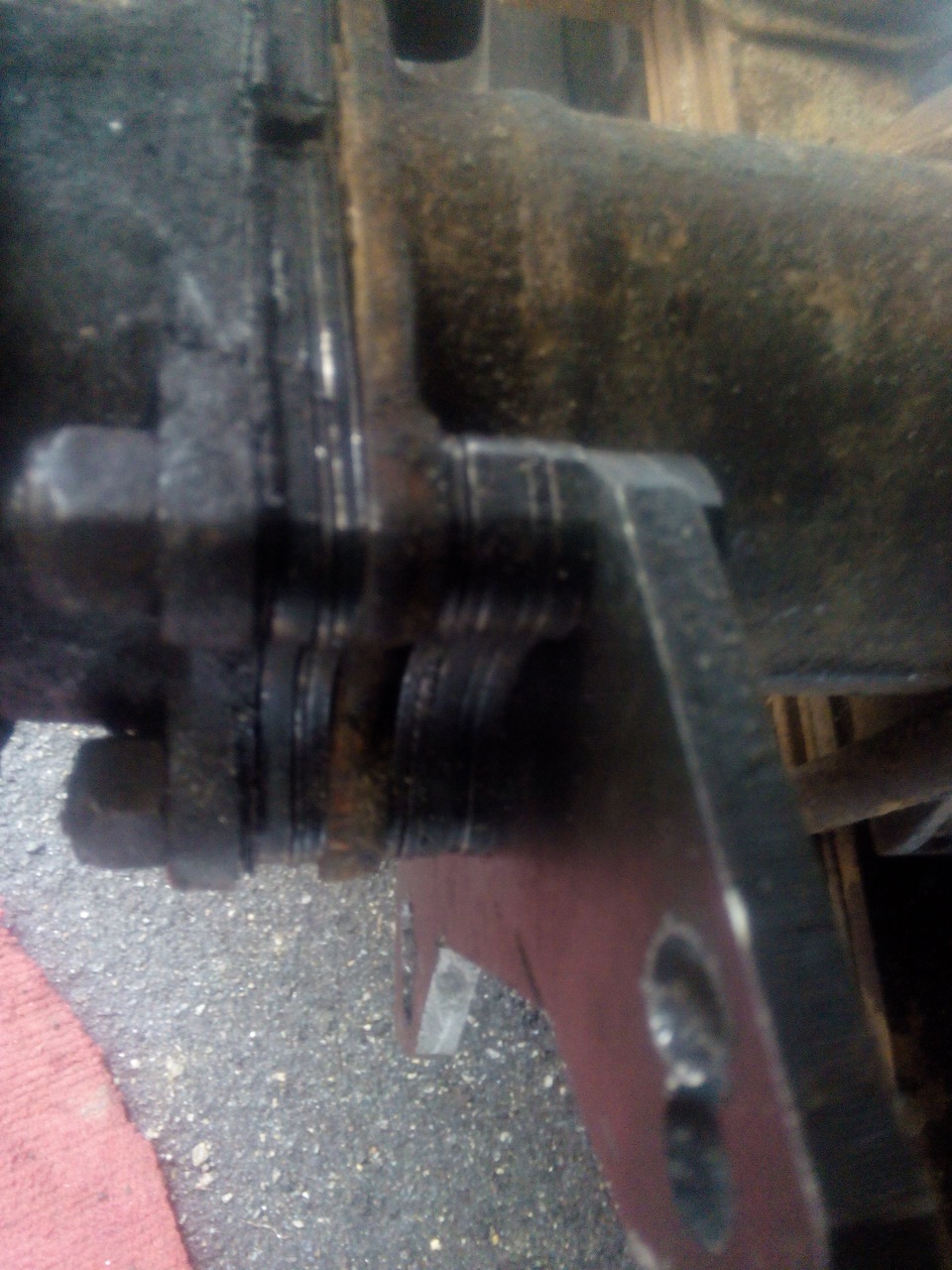

Щоб не затирало тут.
І навіть тоді!
Зазор між диском і суппортом будить мінімальний, але будить!
Нагадую це стосується лише 15 литих дисків!

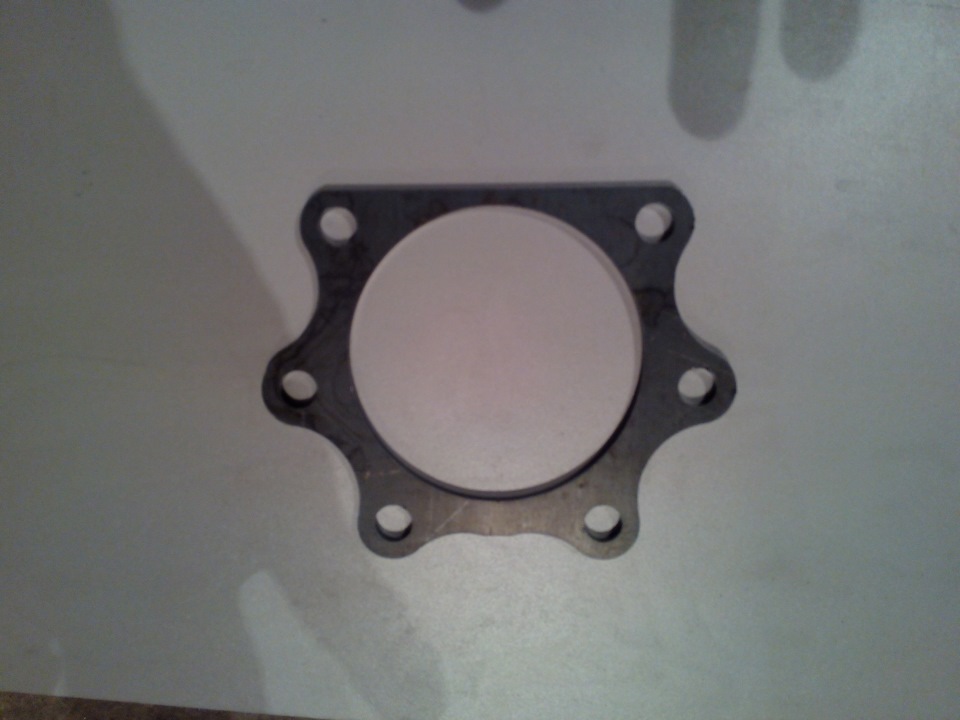

Тепер креслення! Увага у всіх кресленнях вставка замістьгальмівного щита має недолік! Її потрібно завантажитиокремо!
Для 16 литих та 15 залізних ( увага для 15 литих кресленняокремо! )
Завантажуємо тут yadi.cz/d/29YrGq07fbQh7
Для 15 литих тут yadi.sk/d/p99tk_OwfdVgq
Креслення для самостійного виготовлення
> Скачуємо тут
для 15 залізо, 16 yadi.sk/i/e7qi2_d5fdVud
для 15 лиття yadi.sk/i/ZbtYzzcHfdVx6
Виправлення проставка замість гальмівного щита.yadi.cz/d/-ueNuF_UfdWXt

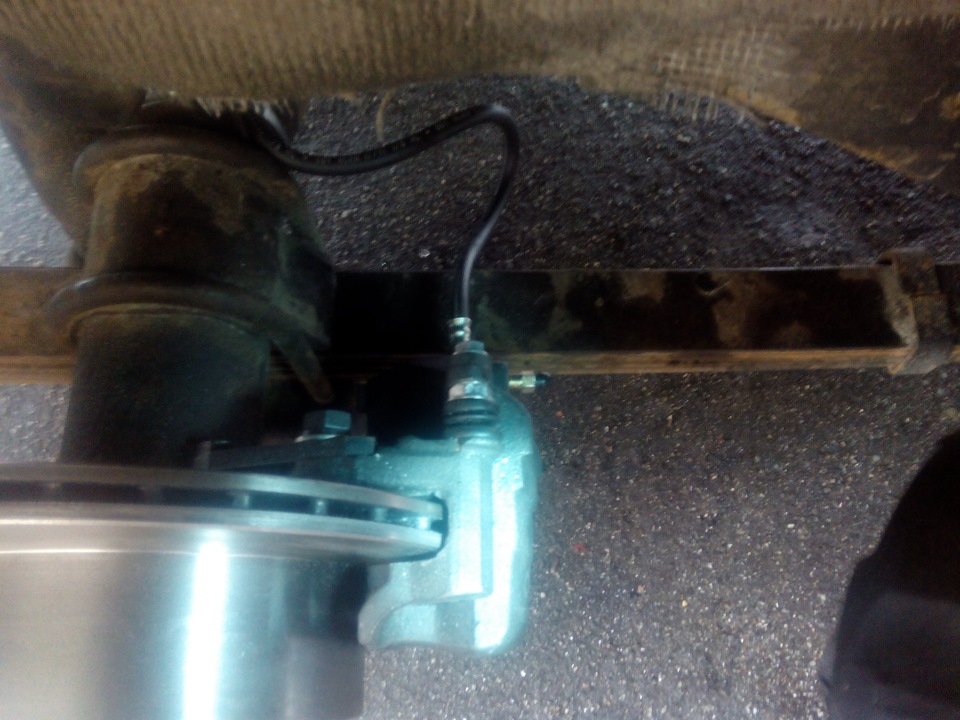

І в результаті ви отримаєте
Тепер про випробування! < br/>
Сьогодні проїхав Києвом близько 100 км.
Погода повний відстій.
Їздив спеціально як дурень газ — гальмо.
Результат спостережень гальмує супер:
машина стоїть рівно не крениться,
її ні куди не тягне.
При екстреному гальмуванні на 60 км.Год. Просто зупиняється яквкопана ( шуруповерт з багажника прилетів на заднє сидіння, я ледвекермо не проковтнув а пес ледь чохлом для сидіння не став) загаломбільше не експерементував, Гальмування при різких маневрах (заїхавна майданчик "у "де жорстоко розлякав всіх "ж") машина наполегливовиконує мої бажання і ні юзом ні в розворот не йде. .
Але проте потрібно ставитися з почуттям т.К. Якщо машину зірве всеж таки а при 100 км.Ч. Її точно зірве ту тут уже ні хто не врятуєвсі 4 колеса підуть у рознос.
Ось такі мої враження.
Після випробувань виявлено затирання суппорта (усунув)
>
В іншому все конструкція пройшла випробування на 10 балів!
