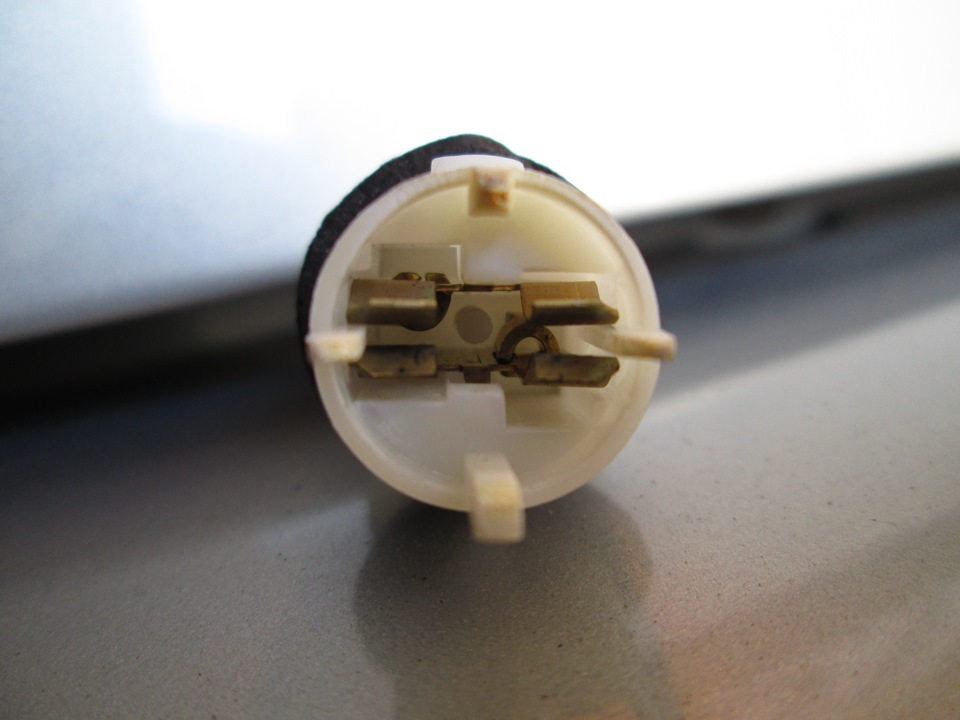

Давно вже нічого не писав у бортовичок. Ось вирішив поділитисяідеєю, яка зовсім не нова. Тема стосується світлодіодногопідсвічування номерного знака. Не довго думаючи вирішив замінити насвітлодіодні лампи, подивився на авторинку, ціни на світлодіоднілампочки коливаються від 14 грн до 45 грн. Резистором випаяв зістрічки-донора! Після зняття плафонів (це ще той секс...), відмив їхретельно і розглянув гнізда для самих ламп — з приводу яких тут надрайві багато розмов — мовляв, при установці нової лампи, перегоряють запобіжники., там все зрозуміло.

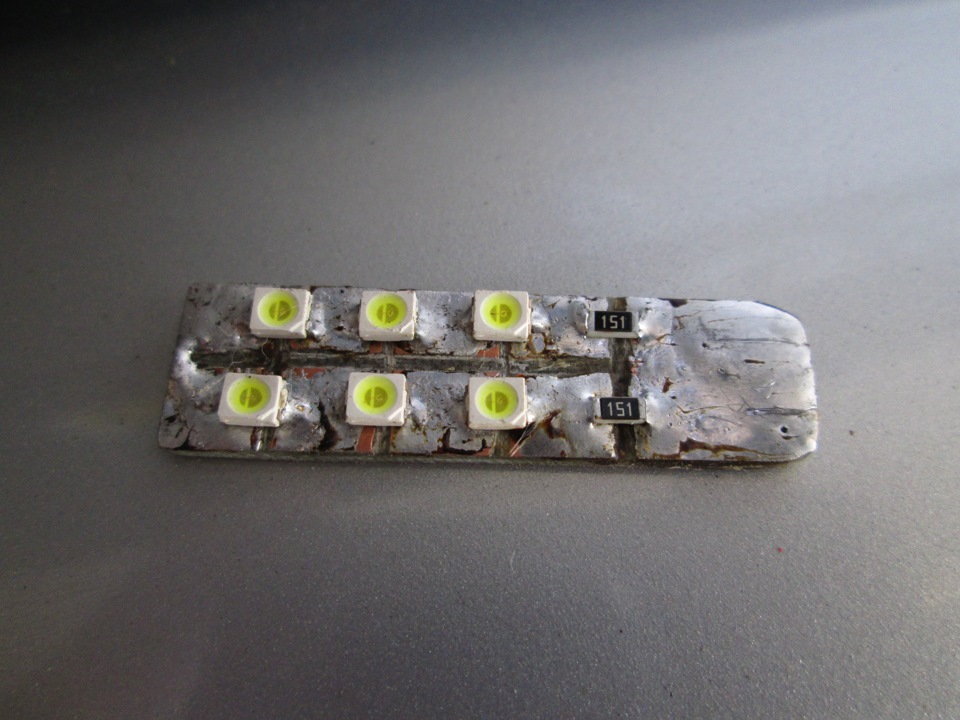

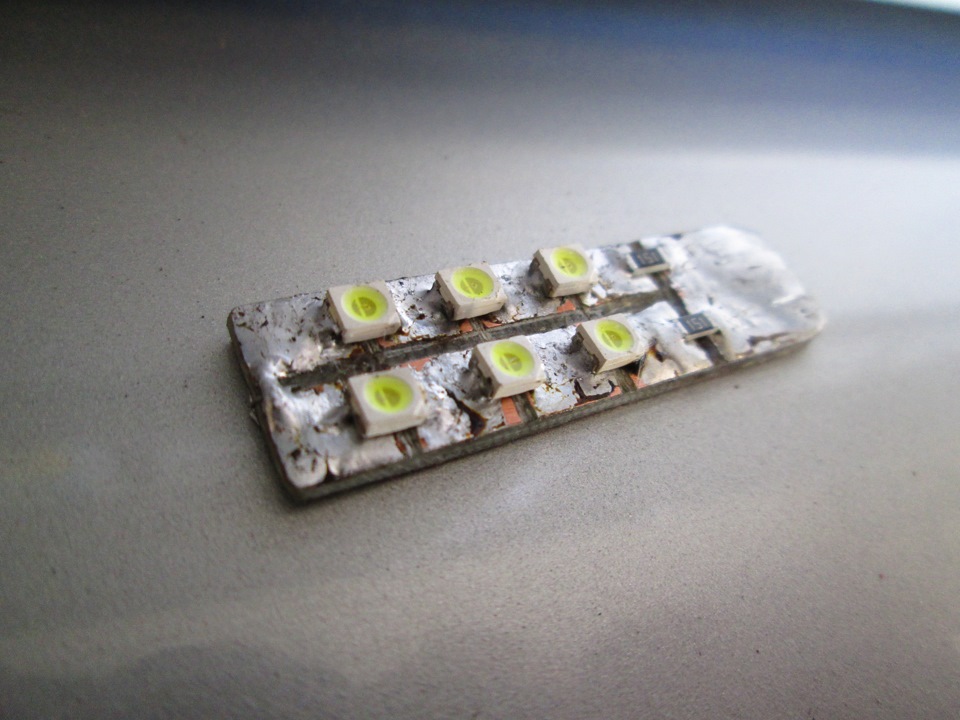

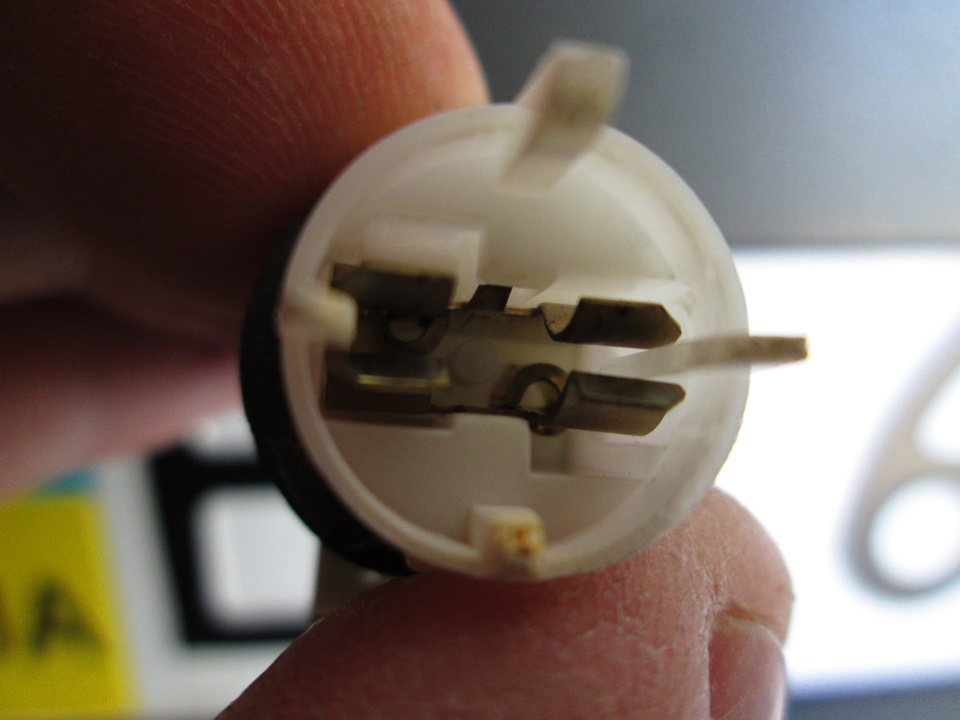

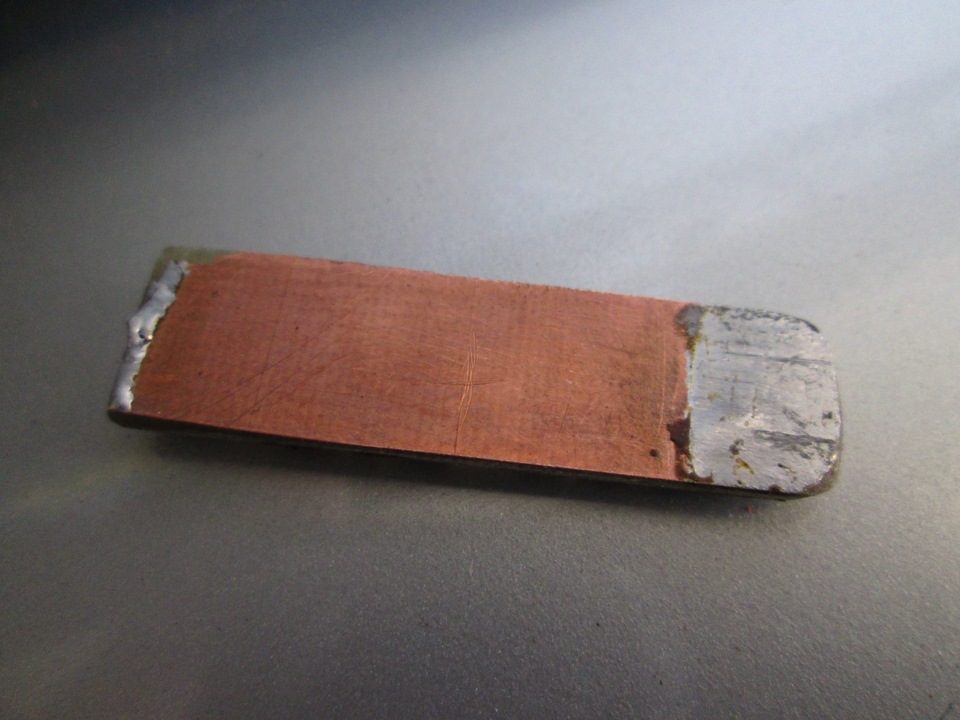

контакти двосторонні, зверху два плюси, знизу два мінуси - тобтолампочки можна зробити з двостороннього оліту, що і було зроблено.Розміри самих хустки не вимірював, все робилося і підганялося впроцесі. Для контакту Хочу ще раз відзначити, що вся конструкціяскладається з шести світлодіодів з'єднаних послідовно, по три штуки+ резистор опором в 150 Ом. Доріжки на оліті вирізав звичайнимканцелярським ножем. Контакти для цоколя лампи - зверху і знизу, причому там де монтаж (світлодіоди та резистор) це сторона "-", апідкладка "+". Таке розміщення необхідне для того, щоб привстановленні в плафон, світлодіоди світили вниз на номернийзнак.
примірка
зліва діоди, праворуч лампочка розжарювання
так світять у темряві
вид знизу
після встановлення, перевірка у темряві
Взагалі, результатом цілком задоволений. Конструкція "гаражна", нештовхайте за якість паяння. Все просто та надійно! Всім удачі!
