хоча на скільки я пам'ятаю, ця втулка йде після широкої шайби і нанеї одягаються верхня та нижня гумки.

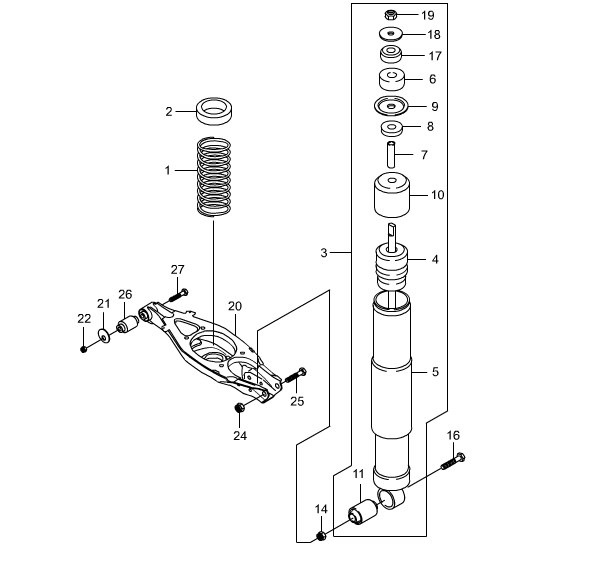

подетальна схема
тобто на шток аморту одягається
відбійник 4521009002 (4)
опора відбійника 1513200029 (10)
висока шайба/упор 4531409000 (8)
широка шайба/основи нижньої гумової подушки 4531209001 (9)
втулка (4431408001/4431408000) (7)
верхня гумка 4531121000 (17)
широка шайба/упор верхньої гумки 1519900640 (18)
гайка 9906010001/p>
хто збирав/розбирав — підтвердіть або поправте)
питання викликане тим, що якщо ставити вищі пружини і подовжититрохи шток аморту, яку з шайб замовити у токаря у "подовженому"варіанті.

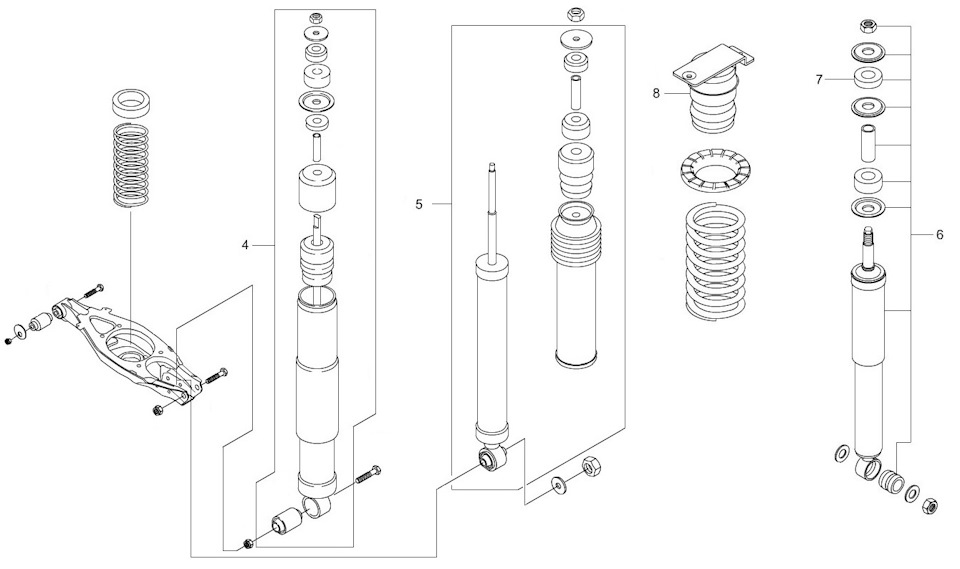

якщо вірити схемам, то позиція 7 - втулка 4431408001, якщо моїйлогіці, то позиція 8 - висока шайба/упор 4531409000.

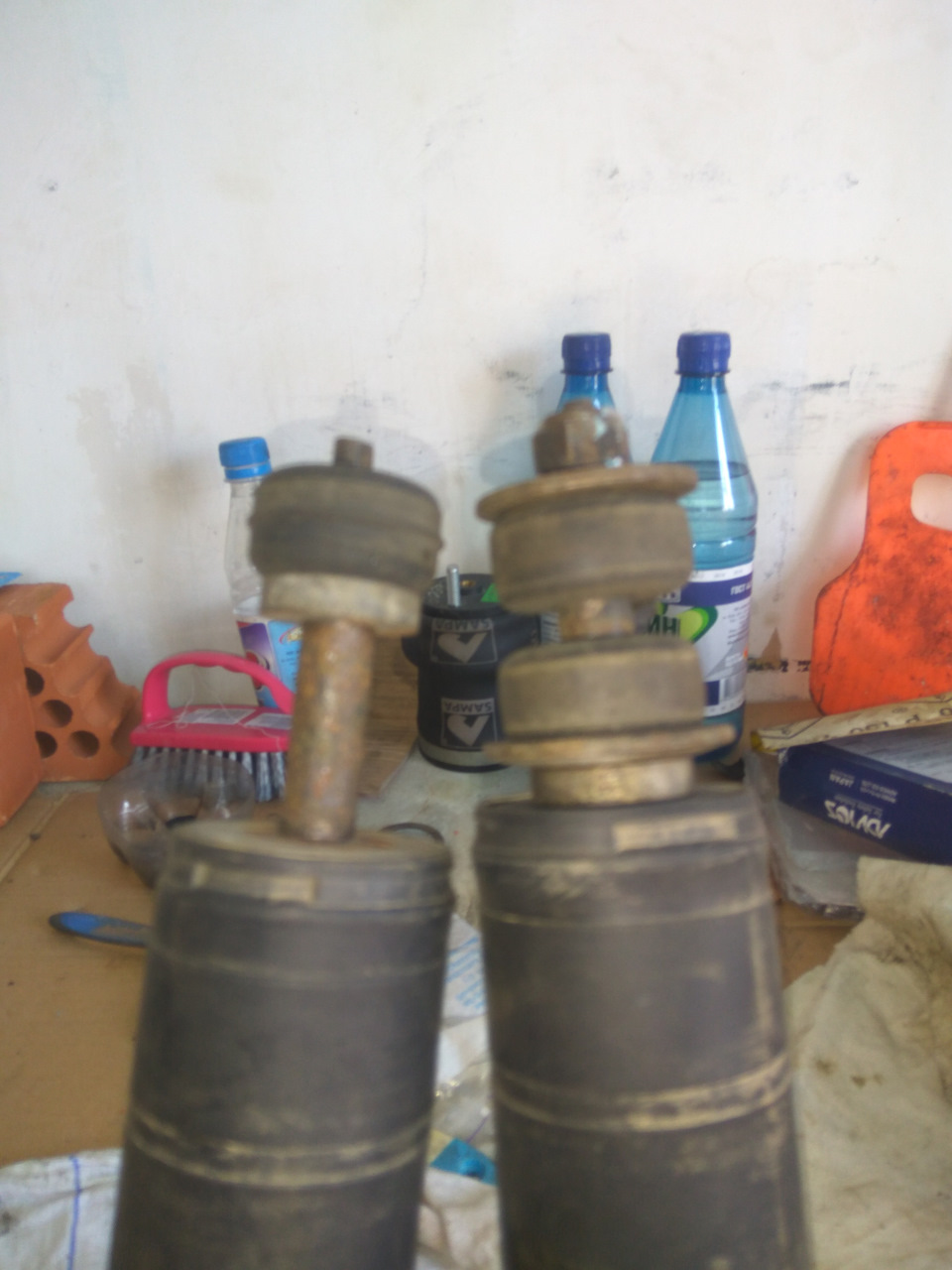

по пам'яті:втулка стоїть усередині гумок і вона проходить в отвірверхнього кріплення амортизатора в рамі. Ще цікавий момент - іншаконктрукція амортизатора (у зборі) в версії із пневмою. Відбій нікне під пильовиком, а за ним. Хоча за номерами запчастин, всеаналогічно з простим ХВТ.






Коментарі4
Все вірно говориш!))але сильно збільшити не дасть довжина штока-банально гайка не накрутиться)) і доведеться ставити інші ами.але можна зробити вкрутиш на аморт і так його подовжити.загалом, варіанти є, потрібні експерименти!)
Так там багато і не треба. Найпростіший спосіб, це 2 товсті оригінальні шайби 4531409000 (8). Або у токаря замовити з подвійною висотою. Але це трохи неправильно, в ідеалі зробити втулку, щоб підняти відбійників 4521009002 4) по шток вгору і довжина ...
Де такі докладні схеми береш?
Elcats.ru
