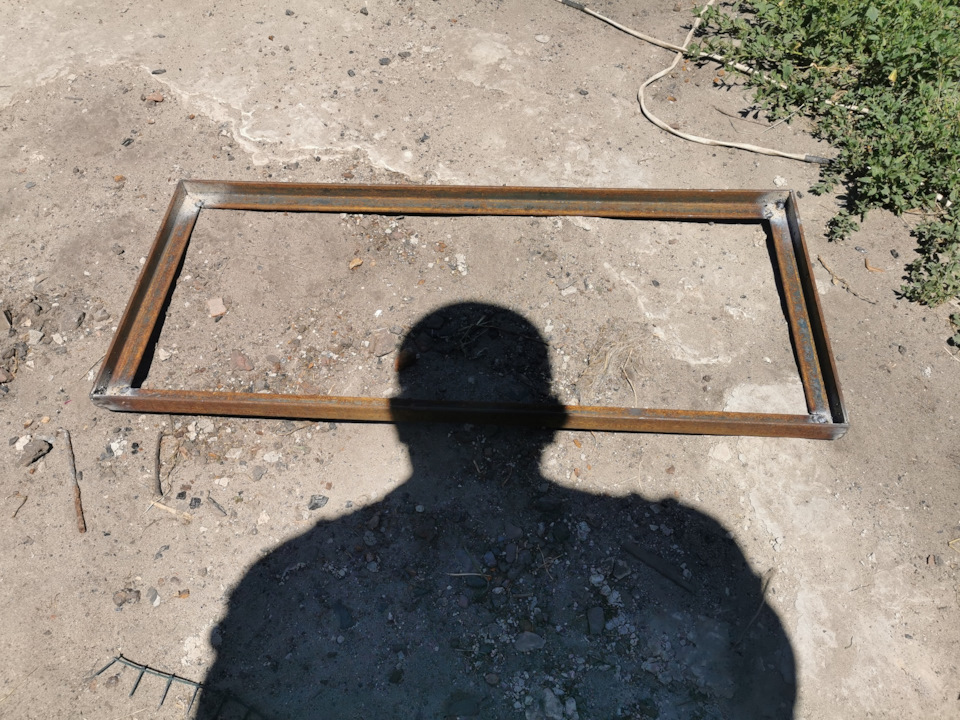

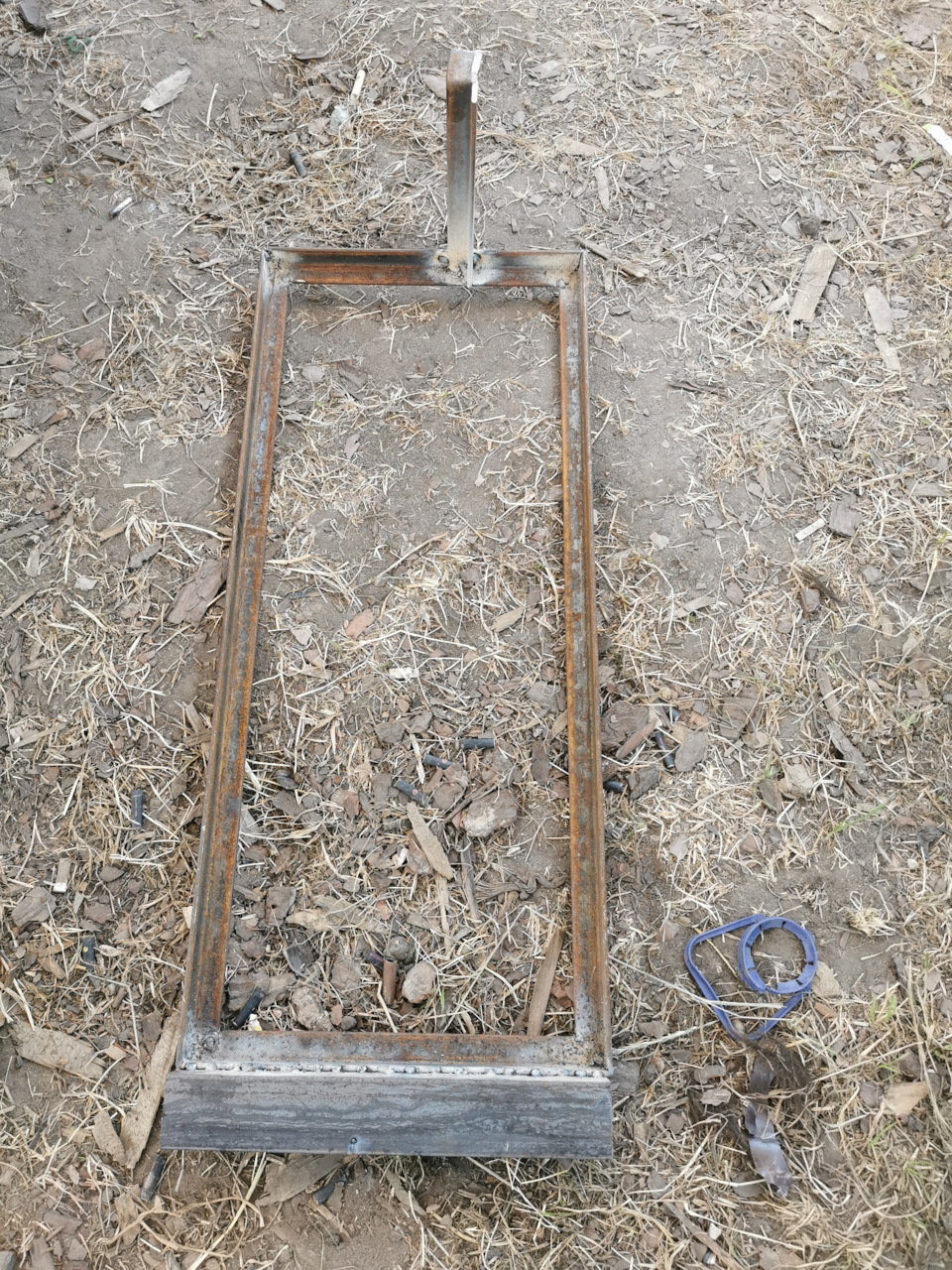

Рамка зварена

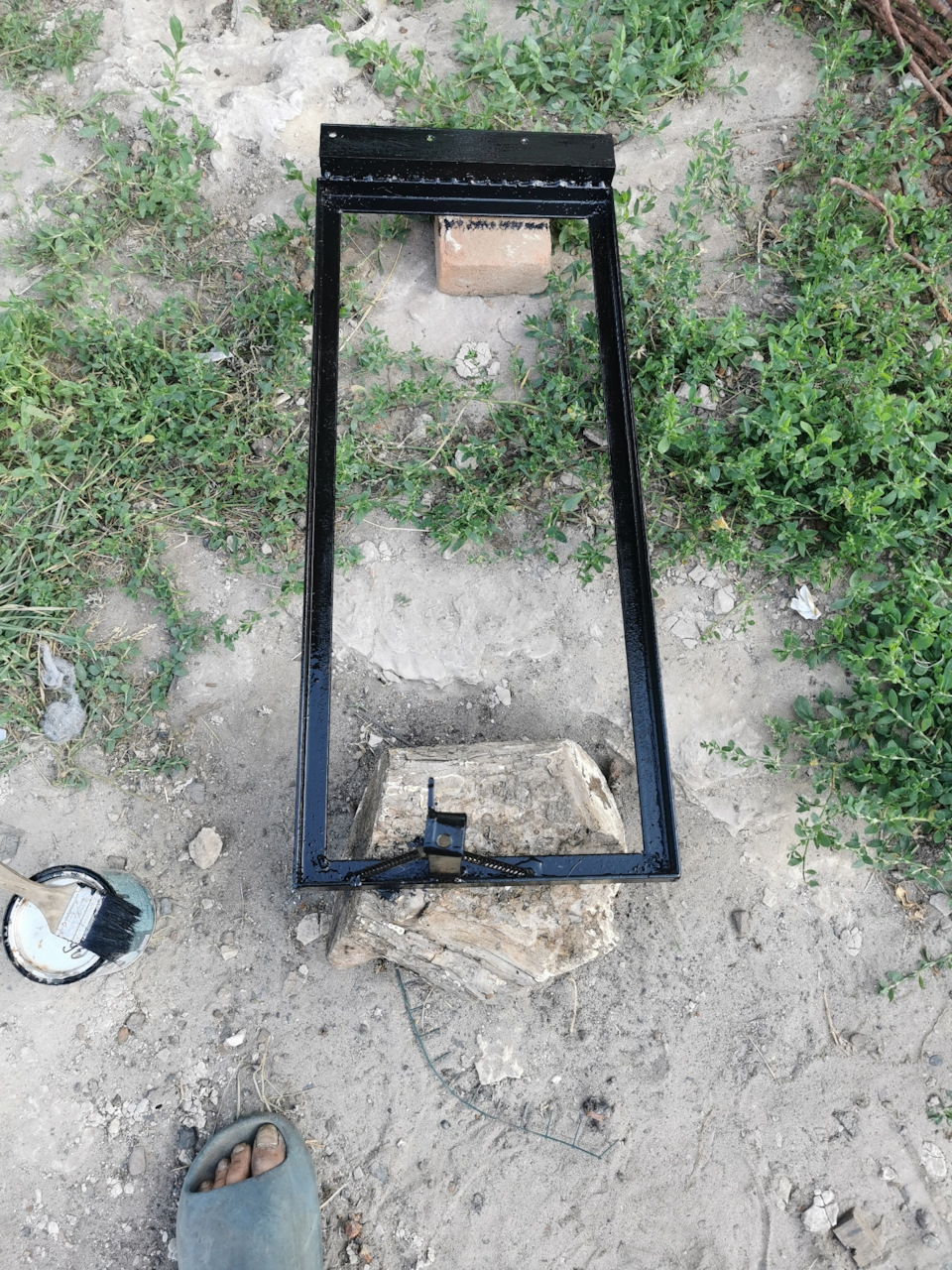

Пофарбована

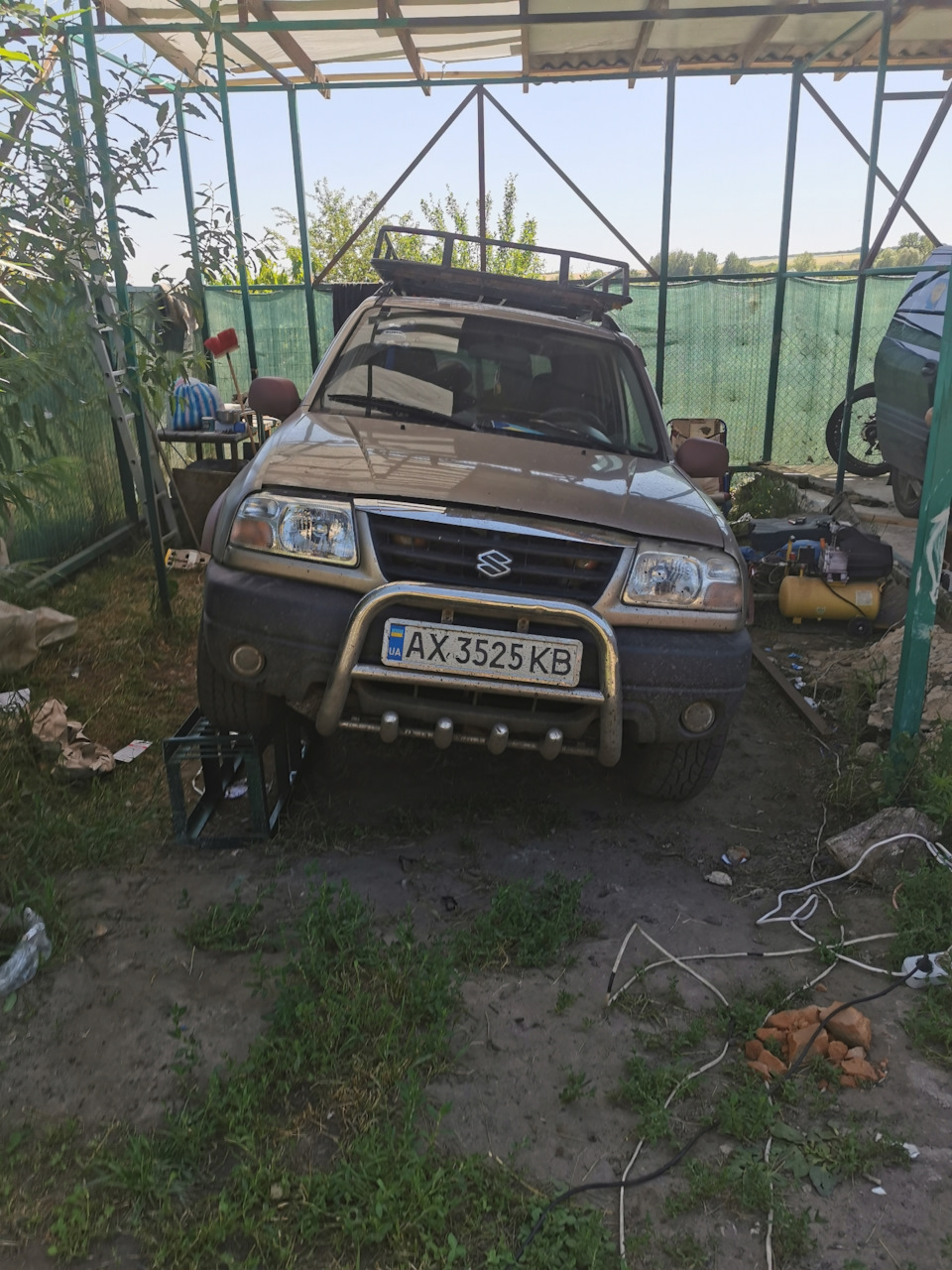

Все це сто разів примірялося перед остаточним кріпленням.Ями у мененемає, знадобилася нещодавно виготовлена естакада
>Не скажу, що мегазручно, але значно краще, ніж на домкраті

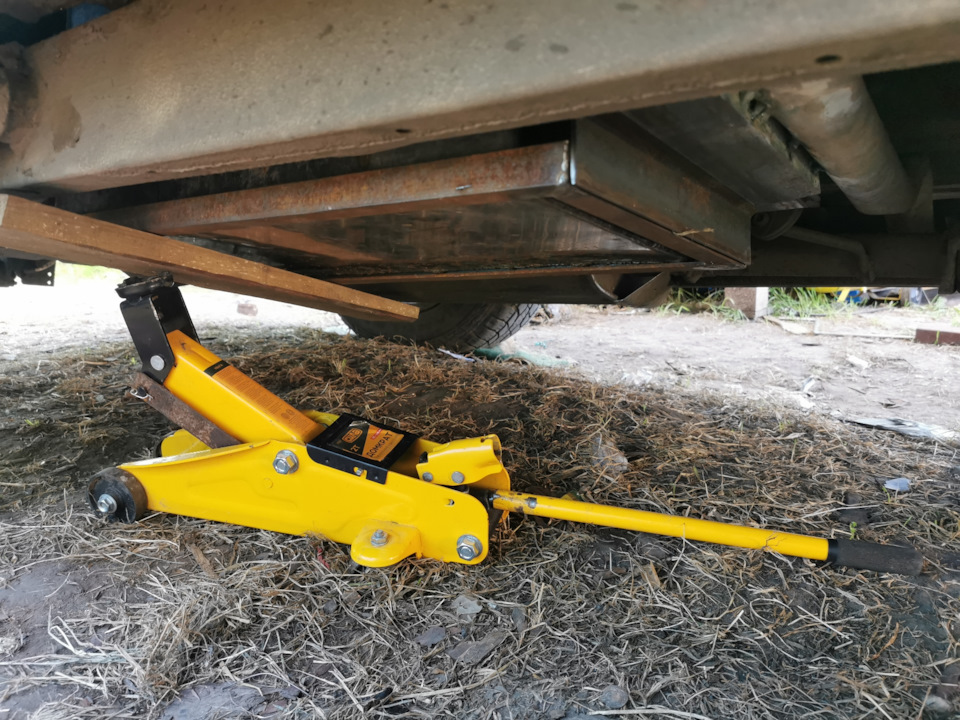

Бак досить важкий, намучився я з примірками
Але зрештою впорався. Все стає, все гаразд. Настав момент зняттяштатного бака. Кілька днів видихнув і вирішив знімати. Дуже нехотілося надовго завішувати машину, намагався продумати кожнудрібницю. Бідолашного Юрика дістав. Ангельське терпіння у людини, мушу вам сказати:)
Бак був повний. Злити з нього бензин так і не зміг. Довелосязнімати повний. Але це все лірика
Знявши колбу бензонасоса нарешті злив бензин і прибрав бак убік.Починаємо міряти колбу. Начебто все стає. Головне, щоб поплавецьстояв паралельно високій частині бака, інакше почне чіплятися ідатчик палива працювати не буде. Начебто все бл. У Юри колба стоялана різьбових заклепках і я збирався йти тим же шляхом. Заклепкизаздалегідь прикупив, але…
Розмітивши отвори під кріплення колби я зрозумів, що щось пішло нетак. Ні про яке різьбове заклепування мови йти не може. Довелосяповертатися до плану А, який Юра спочатку пропонував. Вваритивелику шайбу під колбу з металу 3 мм, у ній свердлити отвори танарізати різьблення. Схоже, варіантів немає.
Розмічаємо. Зовнішній діаметр 150мм, внутрішній 105мм Не дужекругла вийшла:) Доопрацював напилком і вварив Тут вже краще.Свердлимо отвори, ріжемо різьблення, приміряємо колбу. Пробуємоприкручувати рідними болтами начебто все добре. На колбі бортик, який відмінно облягає вварене кільце і притискає гумку, щогерметизує.Знімаємо колбу і змінюємо сітку бензонасоса
Німерок
Сітки ідентичні
Сітка на місці
Процес заміни сітки описувати сенсу немає, там і дитинарозбереться. Сітку замовляв Matsuma, на вигляд якість пристойна. Доречі був геморой з доставкою сітки та паливного фільтра. І тут меніЮра теж дуже допоміг.
Вкотре встановлюючи колбу, я зрозумів, що різьблення нарізане підкріпильні болти мені не подобається від слова зовсім. 3мм металуобмаль для нормальної затяжки. Пишу Юрко. Думаємо. Приходимо довисновку, що ідеальне рішення закрутити болти зсередини і такимчином отримати шпильки. Власне сказано – зроблено. Закрутив болтим6 зсередини і посадив на червоний стоп — різьблення. От тепер усенормально затягується Колба на місці. Затягую бак під машину, дивлюся на трубки, волосся тихенько встає дибки, пишу Юрі "чувак, нам потрібно серйозно поговорити, ти мені щось недомовляєш ... :)"На що звучить відповідь "а я тебе попереджав :)". Дивлюся на трубкиі думаю, як було б добре відрізати металеві трубки на рівні бака ікинути коротенькі гумові, а якщо щось піде не так? А раптомдоведеться повертати штатний бак? Загалом хотілося внестимінімальні зміни до конструктиву автомобіля. Загалом поставивгумові люльки. Підключив. Поміняв нарешті паливний фільтр
Рідний виглядав вкрай непоказно і відкрутився за допомогою якоїсьматері та ударних інструментів
Похоже? Не здивуюся, якщо рідний :) Переходимо до заливноїгорловини. Встала чудово, крім кріплення до лючка бензобака. Отворина жаль не збіглися, але це вже був би верх нахабства :). Зараз цевиглядає так Потрібно або пересвердлювати дірки в крилі, що теперробити вкрай незручно, або залишиться на одному саморізі.Думаю…
Ну ось власне і все. Залишається тільки дотягнути роз'ємбензонасосу. Юрко сказав, що вони нічого не різали, розтрощилиджгут і перетягли дроти. Але дроти бензонасоса йдуть в салон врайоні заднього правого ліхтаря і далі йде салоном. Я так і незрозумів, як це можливо реалізувати не подовжуючи дроти. Загаломплюнув, відрізав роз'єм і наростив дроти
Ще раз перевірив усі з'єднання і засумнівався, чи не переплутав ятрубку адсорбера з трубкою обратки. Зняв під капотом трубку задсорбера, дмухнув у неї компресором, таки так, переплутав! Добрехоч перевірив. Поміняв місцями. Настав урочистий момент заправки! Почав із 5 літрів. Двигун запустився одразу.Біжу дивитися надатчик
Все чесно. Стрілка на нулі, лампа світиться. Льємо ще 20.Враховуючи ємність бака +/- 34 літри, стрілка показує 3/4 бака.Відмінно!
У результаті все вийшло. Головне завдання – звільнити місце підгазовий балон з успіхом вирішено. Місця валом. Доглянув балон 76літрів, має стати ідеально на штатні місця кріплення бака
Але це вже зовсім інша історія…
