Далі цікавіше. Варіантів з дисплеєм кілька.
1. І напевно найправильніший - відпаяти дисплей і замінитилампочку.Але не дивлячись на досвід роботи з паяльником - я цьогоробити не візьмуся
2. Просвердлити отвір під дисплеєм та вставити лампочку.Життєздатне рішення, але дуже воно мені здалося колгоспним

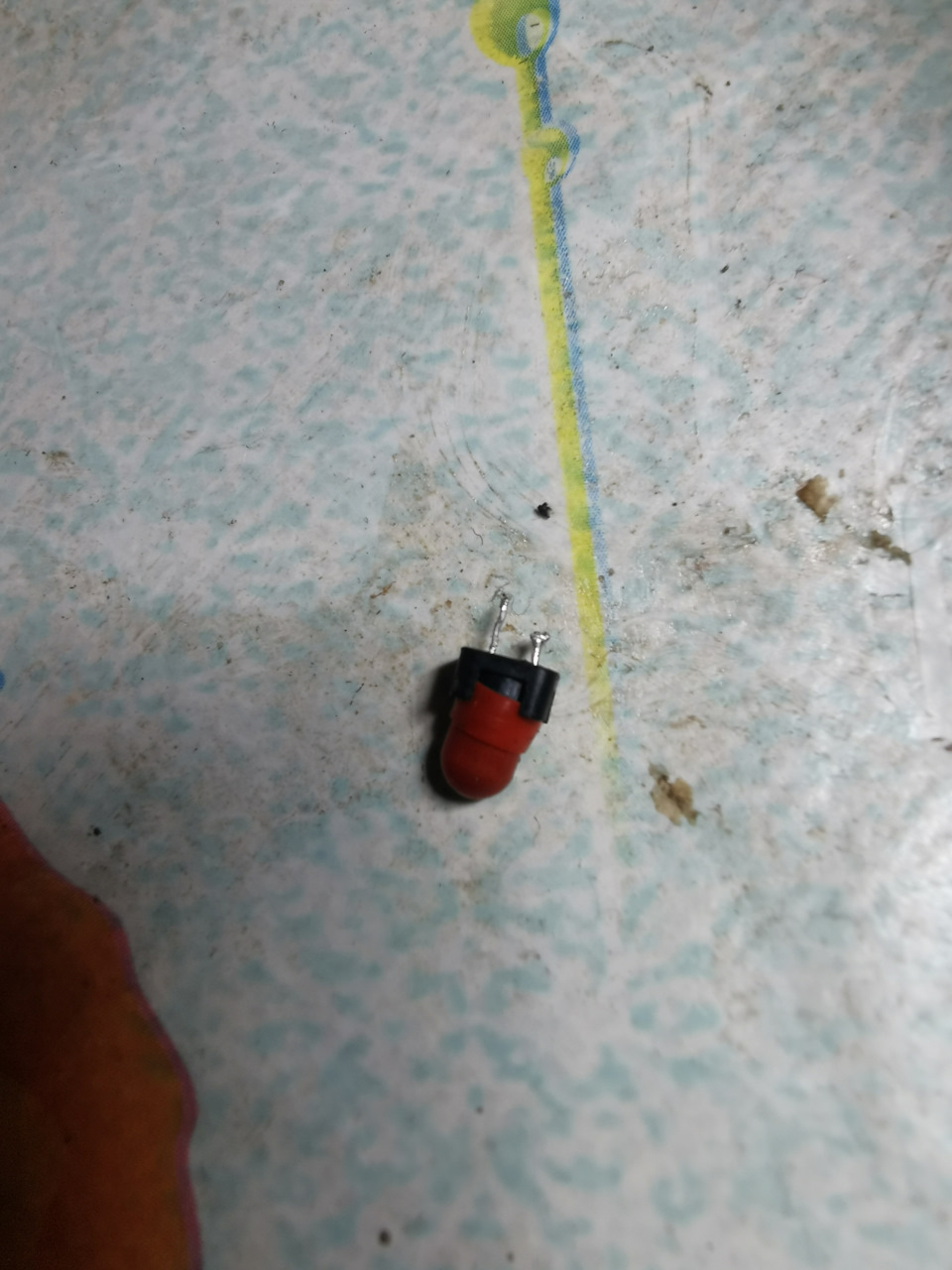

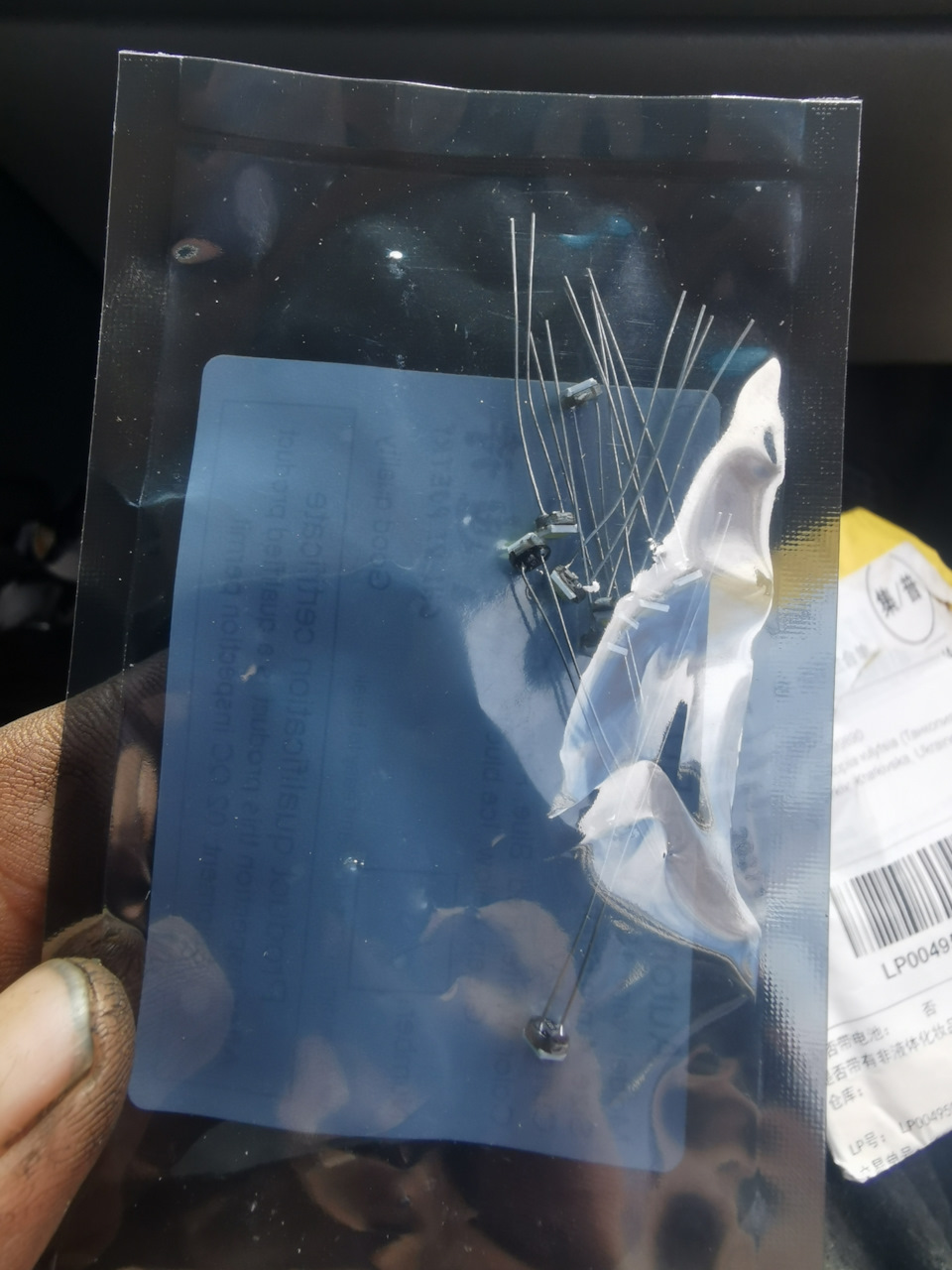

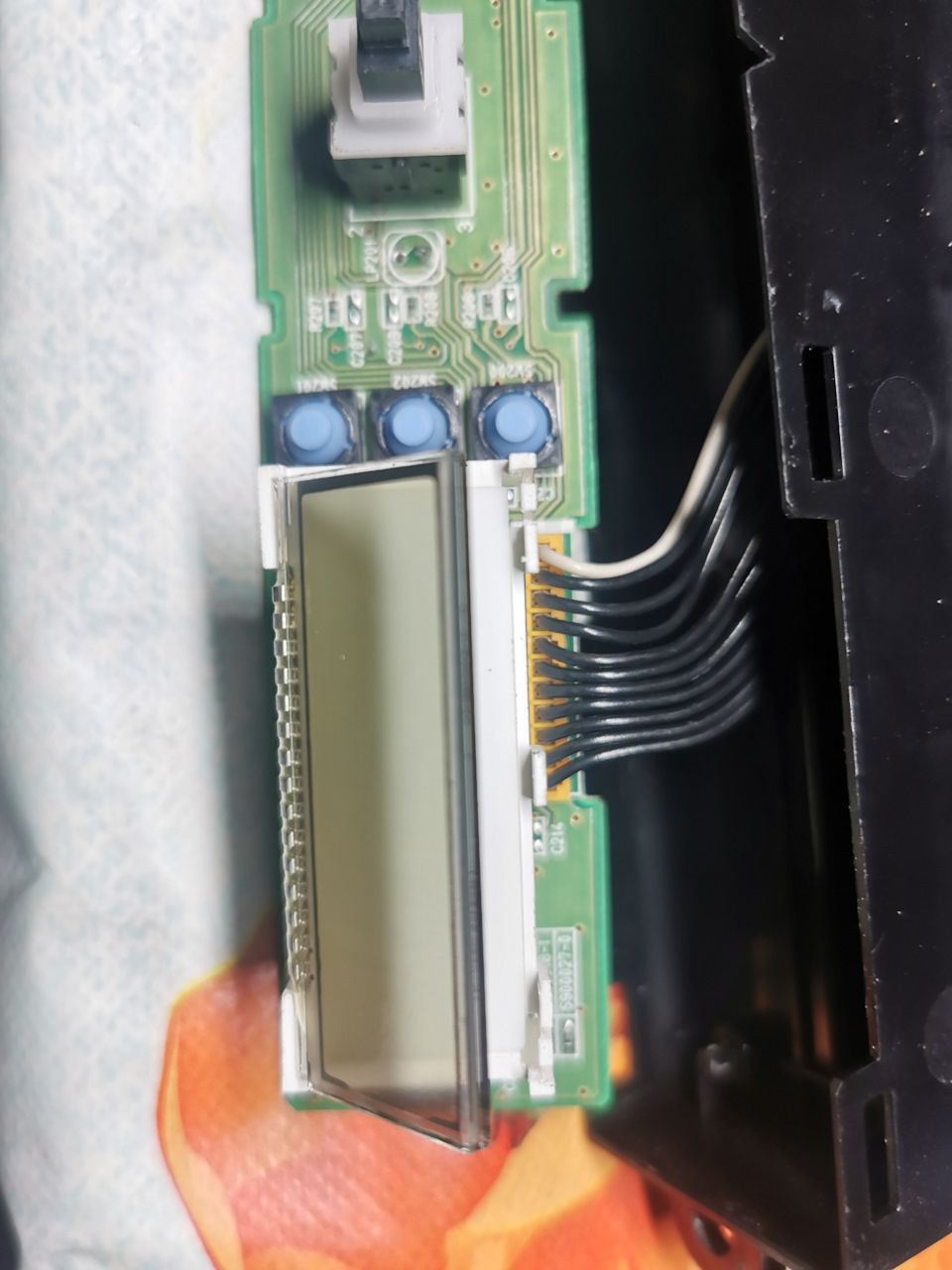

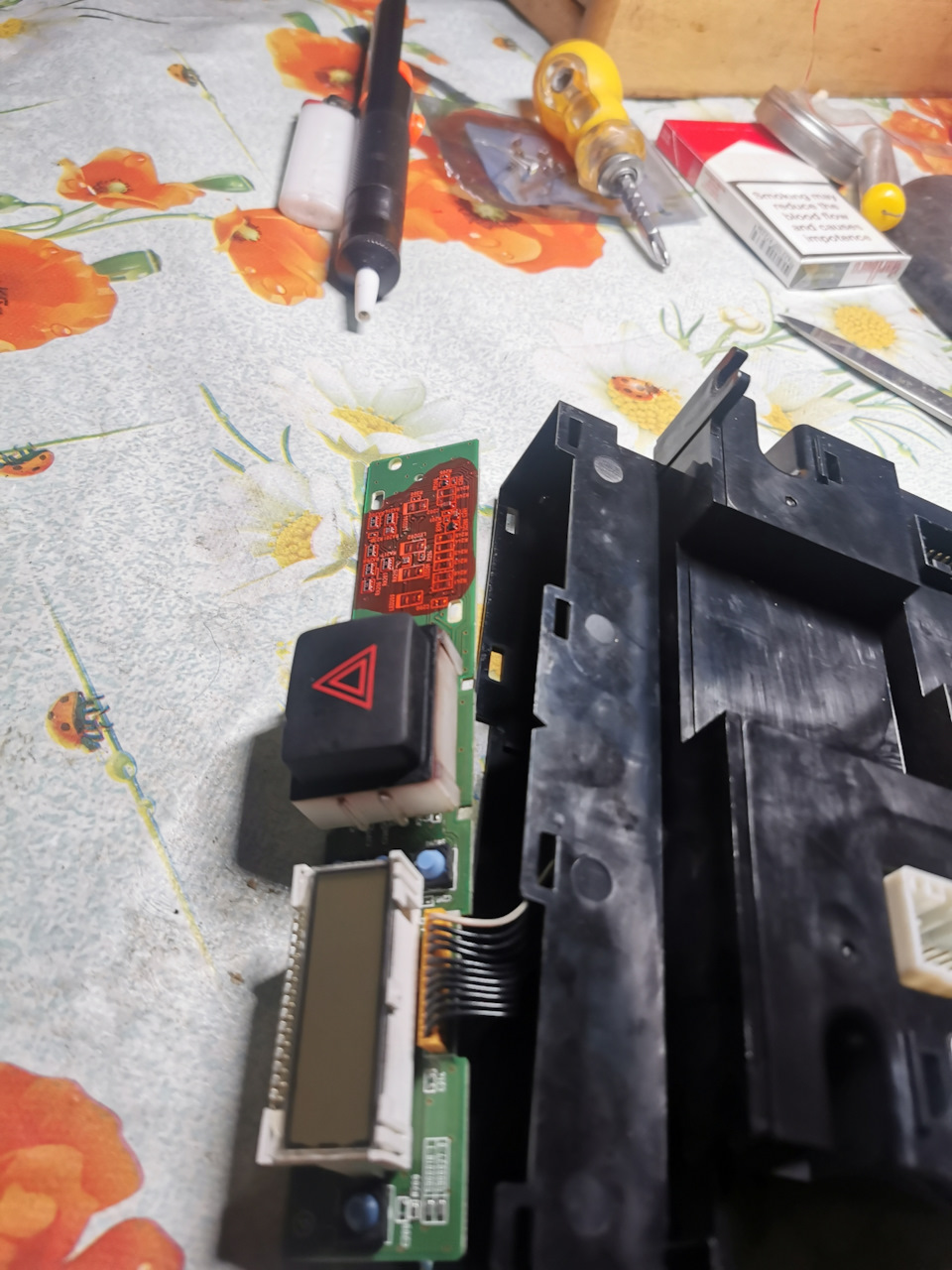

3. Відігнути дисплей. Вирішив я на цей варіант. Сказати, що рукитремтіли — нічого не сказати. Але таки відігну Дуже стрімкапродцедура скажу я вам. Відігнувши дисплей виявив лампочку із синімкембриком. Я був упевнений, що вона біла і тому світлодіоди замовивбілі. Ок. Під кнопкою аварійки дві лампочки з червонимкембриком.
І так, до речі. Спочатку мені здалося, що кнопку аварійки потрібновипоювати для заміни лампочок. Не потрібно! Потягнувши саму кнопку— вона розбирається. Кембрики зняти з лампи практично неможливо. Чито вони приплавилися, чи то приклеїлися — загалом порвалися.Випаявши лампи і прочистивши отвори почав думати, що робити. Надопомогу прийшов лак для нігтів дружини :)
Запікаємо в ультрафіолеті. Все за нігтьовою технологією :)
Далі потягнув плату в машину для обчислення полярності
Поставив діоди відповідно до полярності
Запаяв і знову побіг перевіряти
Дисплей світиться
Аварійка світиться

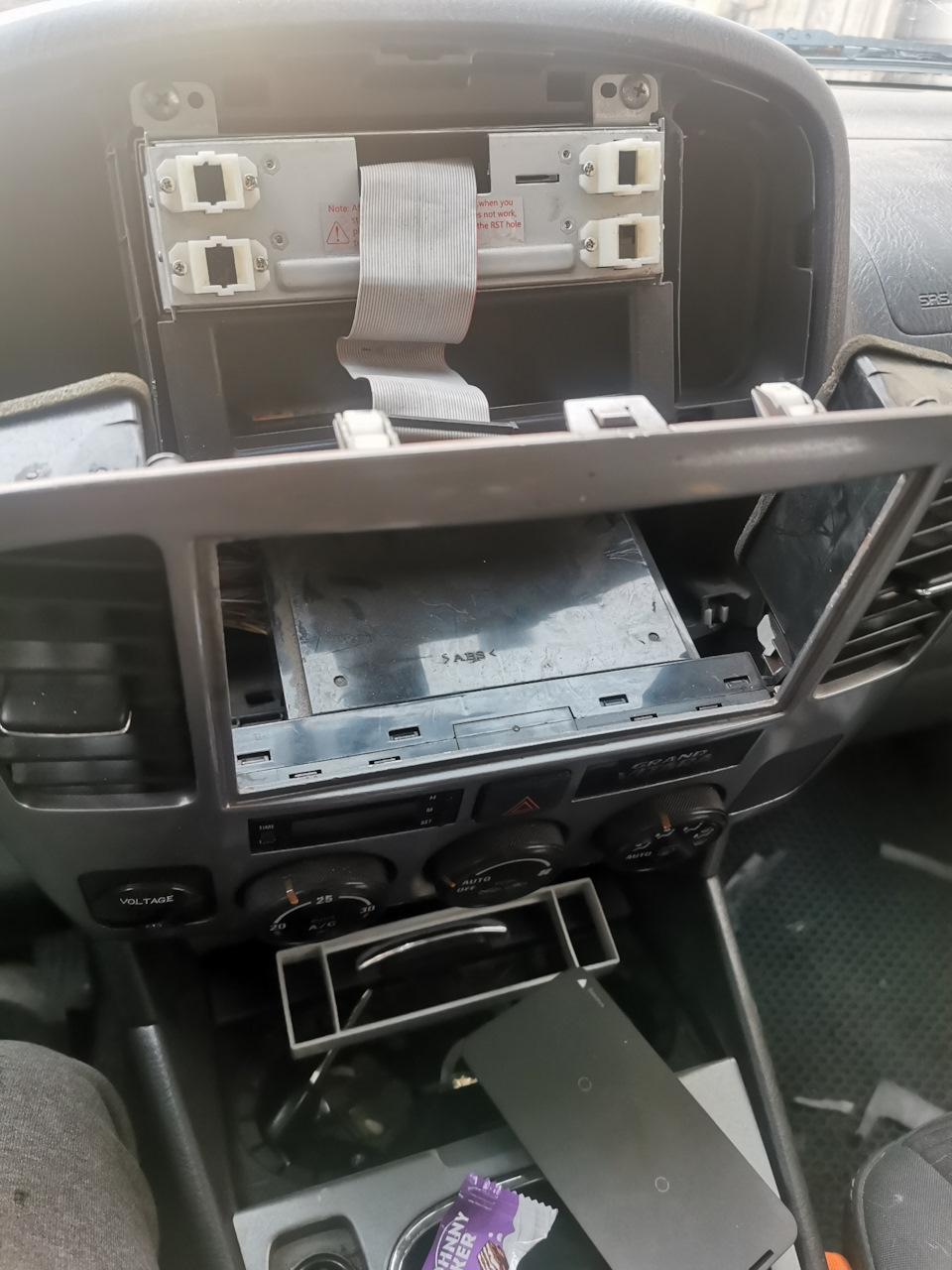

Збираємо… Зворотне складання зайняло не багато часу і вжеповністю зібраний блок підключив до машини. Кнопка аварійкипідсвічується без запитань. Але дисплей синій! Якого хронупитається? Діод білий із синім лаком, рідна лампа була теж із синімкембриком. Вирвиок! Думаю вся проблема в спектрі свіченнясвітлодіода і в даному випадку не потрібно було наносити лаквзагалі ... Але оцінивши ризики, дійшов висновку, що другевідгинання дисплей не переживе з ймовірністю 70%. Хрін із ним! Іпочав розбирати блок клімат контролю:)
Блок клімату
Тут все знайомо, тут ми вже були. Косяк з дисплеєм пішов дивитисящо виходить
Практично рідний колір
Вийшло ідеально! Значить таки лак наносити не потрібно ліворучлампа 12 вольт, світиться в полнакалу. Не дивно що підсвічуванняпрактично було не видно
Впаяв усі діоди.
Малюнок когось із користувачів
Тут добра людина намалювала полярність діодів, щоб не бігати вмашину. Вона правильна, я перевірив:)
Зібрав все назад. Підсумки - ручками я дуже задоволений, кнопкааварійки теж, дисплей, звичайно, вирвиглаз. Ну, можливо, колись язнову наважусь на цей подвиг. Поки нехай буде так …
Фіналочка :) так це виглядає ввечері.
