Люфт куліси КПП.
Привіт, що розуміють!
Приблизно рік тому при відвідуванні СТО мені натякнули на сильнийлюфт куліс КПП. На самому СТО вирішили не лагодити, бо у них небуло необхідних деталей, а мене цей люфт не особливо дратував.
Але, через цей рік і кількох відвідувань ям/підйомників, буловизначено винуватця даного люфта.І відразу він став мене дратувати.Причиною виявився карданчик куліси КПП, який кріпився невеликимшплінтом.Фотки запозичені (від сюди, і від сюди), так як телефонблагополучно сів після приїзду в гараж.

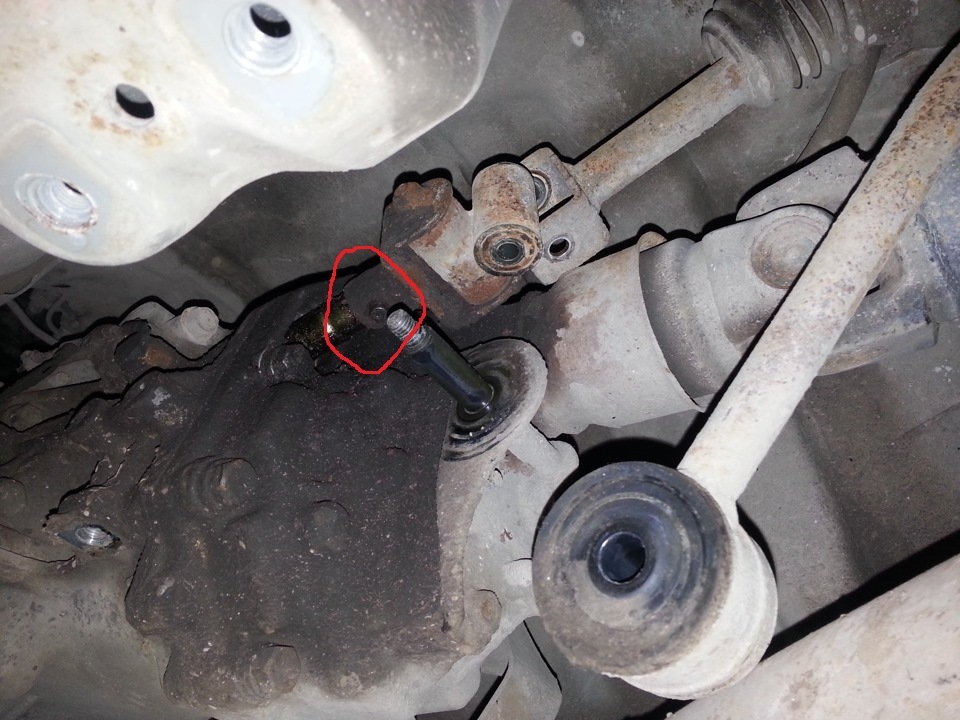

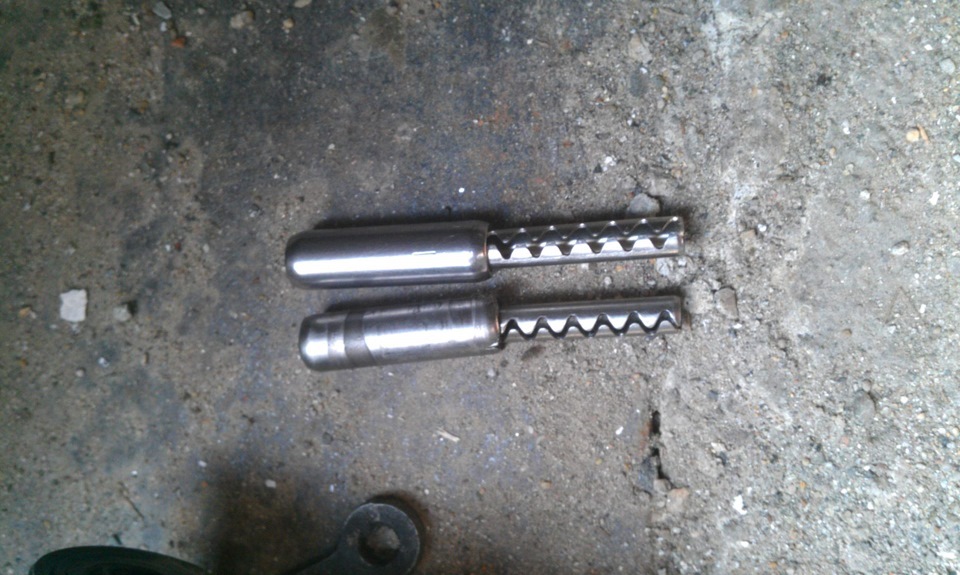

Червоним відзначено місце з'єднання в якому утворився люфт. Ями, яку люб'язно надав мій друг Андрюха, почав розбирати. Карданчик відкуліси відкручується просто, а щоб витягнути старий шплінтвитратили майже 2 години. Витягували чергуючи висвердлювання івистукування./>
Коли нарешті карданчик опинився у мене в руках - справа залишиласяза малим.
На карданчику в місці з'єднання з КПП за допомогою болгарки бувзроблений невеликий розріз перпендикулярно кріпильного отвору.
Замість шплінта використовував болт М8. І просто, і надійно.
Ну і результат:
Що й казати — результат помітний. Витрати — спалено 2 свердла, витрачено 2 години часу, 1 болт М8, крислата шайба на 8 і гайкаМ8.
Андрію, ще раз велике спасибі за допомогу та підтримку!
Коментарі14
Яка довжина болта? Якщо гартовий поставити з гайкою, що самозаконтрюється?
Довжина 35-40. Можна і гайкою, що самоконтрится, - не принципово.
Дякую
Вітаю. Не підкажеш номер карданчика?
Привіт. Навіть не заглядав у каталог.
У мене в цьому штифті все ок, але люфт все ж таки завеликий, приблизно в половину менше ніж у автора, де ще шукати?
У правильному варіанті вирішення проблеми люфта змінюється весь карданчик зі штифтом.
Кажуть що болт швидше люфтити починає, може і роздовжує отвір в якому знаходиться, та й шплінт пружинний і весь час намагається розтискаючись прибирати люфт, до певного часу)
Покатаємо - побачимо. Але здається мені, що все має бути гуд.
цікаво а ти раніше навмання ставив передачі?
Так звик якось. До цього у мене сієрра була, там це було в нормі речей).
Можна детальніше, що за надріз був зроблений?
Сам карданчик у місці кріплення до коробки є трубкою з отвором. Ось ця трубка була надрізана поздовжньо, щоб була можливість стиснути її болтом і уникнути люфту.
Дякую 😉
