Твік штатної магнітоли Kenwood GX 806 EF 2

Вітаю Вас!
Була у мене колись така ось запис, одна з найперших моїх на драйві.Та й одна з перших моїх спроб почати вести якийсь блог Записпорожній, без фото, тільки для маси, за яким нічого не ясно. Длятого щоб сфоткати не було ні бажання, ні можливості.
І ось відбулося — я поміняв магнітолу.
А значить стара перекочувала на балкон, де на дозвіллі буларозібрана спеціально для цього запису .
Отже, з цією магнітолою зроблено наступні зміни:
Організовано лінійний вхід зі збереженням можливості прослуховуватимузику з вбудованого CD-чейнджера;
Організовано лінійний вихід, для підключення зовнішньогопідсилювача (не пам'ятаю і не розумію чому робив, адже у підсилці євисокорівневий вхід, але мабуть мені здавалося, що так буде кращезвук).
Погнали. Якщо Ви зважилися на цю процедуру, то навряд чи вартоописувати Вам процес вилучення магнітоли з панелі та її покроковурозбірку. Підсилювачами та радіомодулем, та, яка знаходитьсянижче/глибше за все по порядку розбирання.

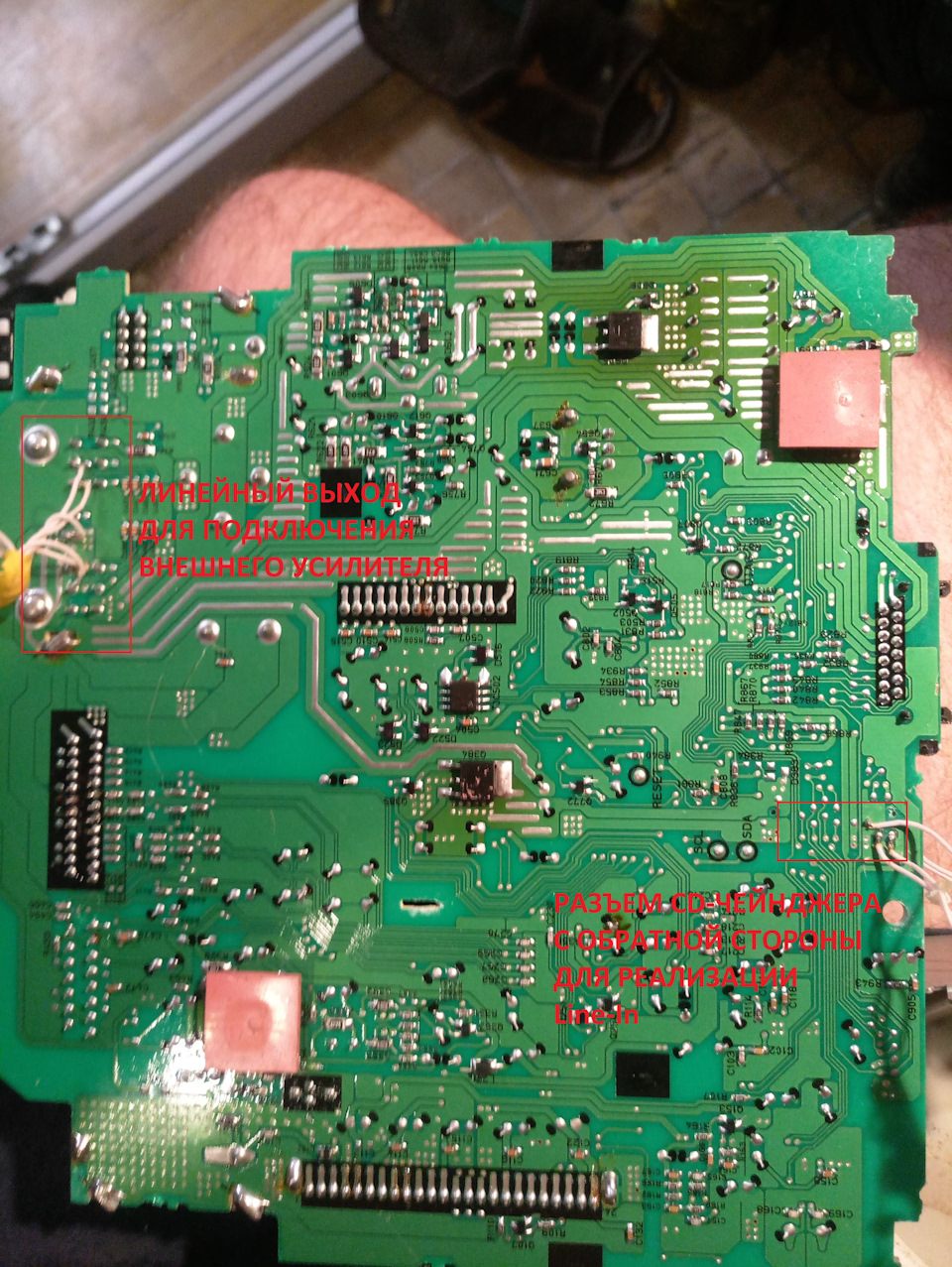

Основна плата штатної магнітоли, вид знизу.

По фото видно 2 зони з якими проводилися роботи, зліва - вихід, праворуч - вхід.
Почнемо зі входу.
Нам потрібен роз'єм, до якого включений шлейф від CD-чейнджера. Нацьому роз'ємі є аналоговий звуковий сигнал, що надходить від CD -це 3 контакти (правий, лівий, загальний). Цей сигнал далі йде навбудований підсилювач потужності.

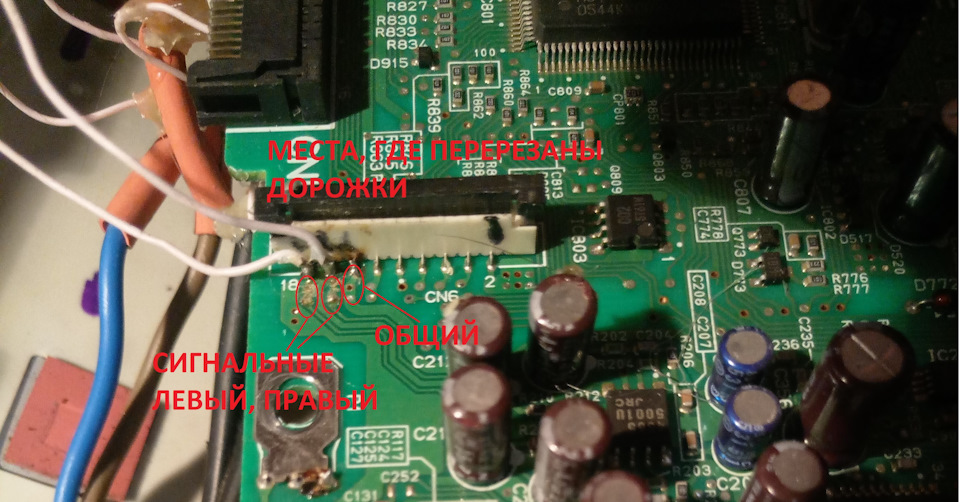

Роз'єм шлейфу CD-чейнджера, вид на плату зверху.
Загальний — не чіпаємо, до нього припаюємо загальний кабель роз'ємузовнішнього входу (мені було зручніше припаятися зі зворотногобоку). Лівий і правий, порядок, звичайно, я не пам'ятаю, розрізаємодоріжки. Далі 2 варіанти, якщо нам не потрібна можливість слухатимузику з CD, то просто припаюємо сигнальні проводи нижче розрізу івсе готово. CD буде бовтатися без толку, але звук з нього надходитине буде, тільки зовнішній роз'єм.

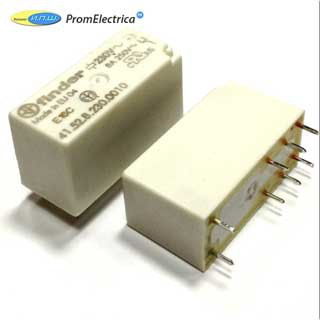

Якщо нам необхідно зберегти повний функціонал, то нам буденеобхідно реле. Наприклад, яку знайшов. Напруга котушки - 12 Вольт, Струм - 2 Ампера, багато нам не потрібно, працюємо з сигналом.Щобкількість ніг збігалася.
Далі ми збираємо таку схемку:

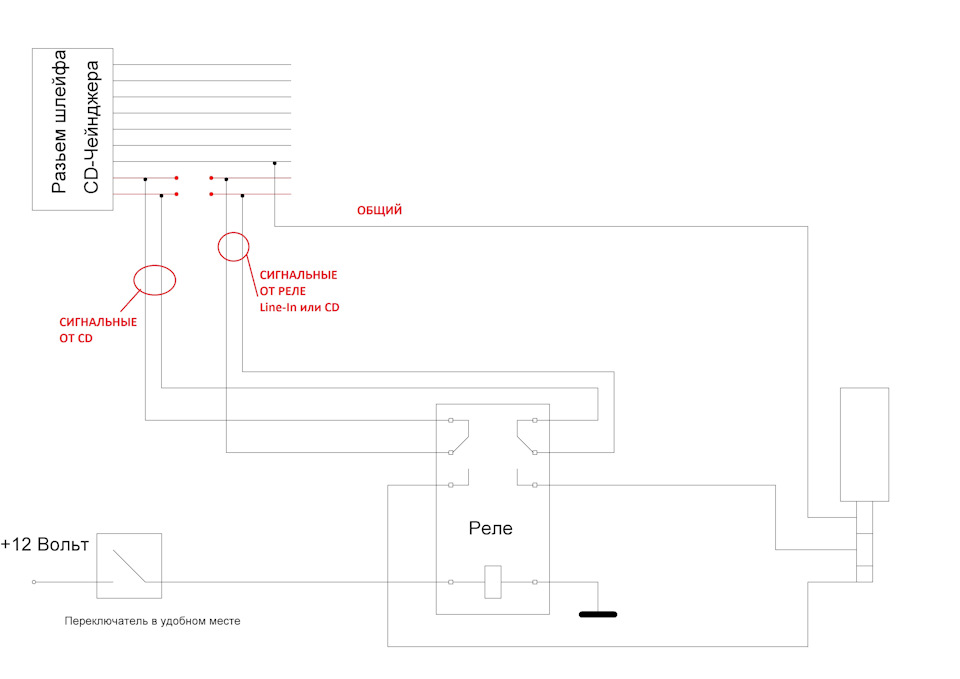

Схема підключення AUX, або Line-In в розріз сигналу відCD-чейнджера за допомогою реле.

Таким чином:
На загальний контакт тільки загальний провід від зовнішньогороз'єму;
На сигнальні, до відрізаної доріжки, проводи йдуть на нормальнозамкнуті контакти реле;
На сигнальні доріжки, після розрізу, дроту йдуть на контакти реле, що перемикаються;
Сигнальні дроти із зовнішнього роз'єму — на нормально розімкненіконтакти реле;
На котушку реле подаємо 12 Вольт через тумблер.

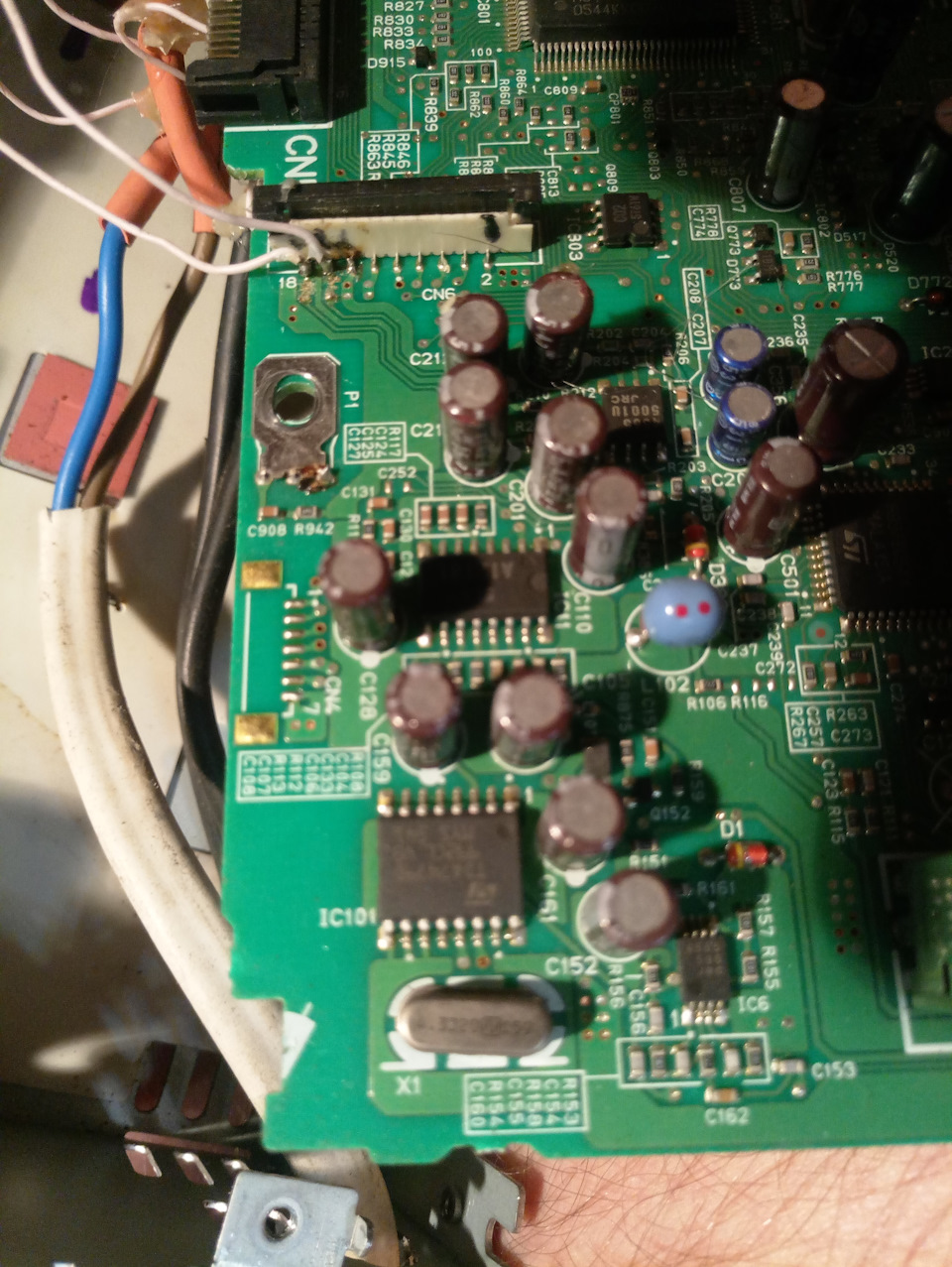

Основна плата, вид знизу.
Релюху закріпив на платі за допомогою термоклею, ним же промазавусі місця пайки та закріпив дроти.

Підсумок :
У нормальному режимі роботи ми слухаємо вбудований CD-чейнджер, алепри перемиканні тумблера (подачі 12 Вольт на котушку реле)вбудований CD-чейнджер крутиться в холосту, він працює, читаєдиски, але звук від нього нікуди не влучає. Обмовлюся — є чутнепроникнення звуку від CD в Line-In, але спробувати почути йогоможна тільки викрутивши гучність на максимум на паузі відзовнішнього джерела, і то, не факт.
Ще одне зауваження, при зміні диска у чейнджері звук зникаєповністю, доведеться ставити диск або трек у кільце. Далі —лінійний вихід. Тут простіше.

Основна плата, вид знизу.

Забув звернути увагу, що на верхній стороні плати, але впевнений, що і так ясно, куди паятися.
5 проводів — 1 загальний і 4 сигнальних, звичайно, порядок я непам'ятаю.
Проводи виводимо назовні, а там уже тюльпани.
З приводу наведень при такому виконанні — ні сигнальні дроти, нізовнішній підсилювач наведень не ловив. Тобто практично вбудь-якому режимі сторонніх шумів не було. Майже. Якщо хтосьзадумає змінювати мікросхеми вбудованих підсилювачів, то я цепитання не вивчав, але ось вам для досліджень. Цьогопитання:Мікросхеми вбудованих підсилювачів Для змінипідсвічування:Передня панель. Підсвічування лампочками розжарюванняу зелених презервативах з подальшим розсіюванням за допомогоюоргскла. Дисплей пересвітити можливості поки не побачив.
