Але от випадково, з доброю допомогою cstrike і курінням ELSA, яусвідомив, що на CLJA режим off-road включається через блок BCM! Дві ночі довелося покурити схеми, щоб розібратися, перш за все, зкнопками, але все, у результаті, прояснилося.
Зелена машинка котиться у прірву
Тепер трохи роз'ясню те, чого мені не вистачало длярозуміння.
<Кодуємо та активуємо
Кодуватимемо у двох блоках — ABS та BCM.
1. 03 — ABS
Для активації off-road потрібно додати 512 до поточного кодуванняблоку 03 (ABS).
додавши до кодування +512.
Було:Кодування:0005444
Стало:Кодування:0005956
Якщо після цих дій у каналах адаптації блоку ABS з'явився 23й канал— все зроблено правильно. Вихідному значенню спробуйте додати 1024.Зазвичай допомагає.

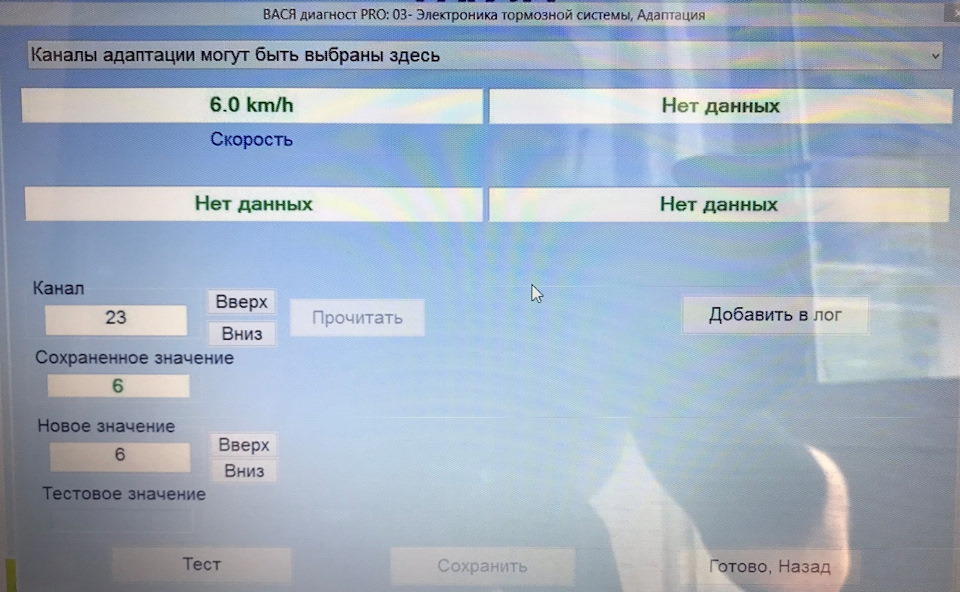

Так, у 23-му каналі адаптаптації за умовчанням стоїть значення2км/ч. Це, певне, значення швидкості на спуску, підтримуванеелектронікою. Загальноприйнято міняти його на 6 км/год, мабуть уVAG гірше знають… Картинка з MegaDriver.org2. 09 - BCM
Також для активації потрібно закодувати і блок BCM. Для цього блок9 (вСМ) -> байт 8 -> біт 2 = 1. Зазвичай, у лейблах цього бітанемає, - не біда. Прописуємо руками 1 (замість 0) в 3-й праворучбіт кодування.
Coding:40180A3B88251AC0C40800C0340009E44FD50008737D8520E48C00000040— стало
Підключення або просто… або складніше.
У загальному випадку, треба встромити 2 дроти в блок BCM (т52а/32 іТ53b/14) або блок керування двигуном ECU (87й та 88й контакти).
< /p>

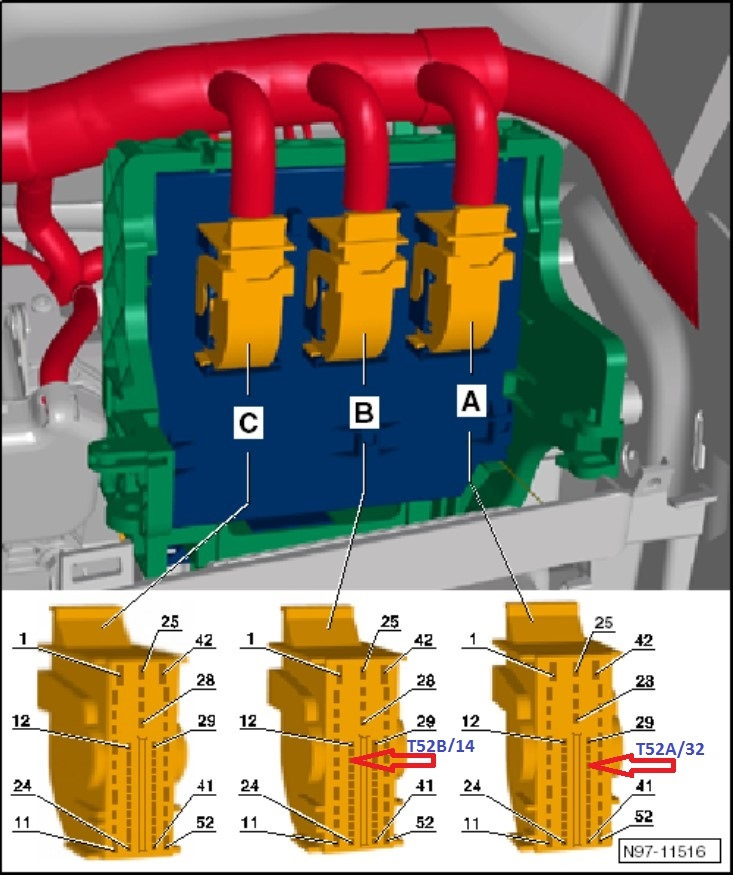

Блок ВСМ та його роз'єми на схемі
Блок BCM та його роз'єми. Нам потрібні чорний і білий Перший провідз Т52а/32 — сигнальний, по закороченню якого на +12В (якщопровід з двигуна) або -12В (провід з BCM) активується режимoffroad.
Другий провід з Т53b/14 — це лише 12В підсвічуваннялампочки в блоці кнопок.< br/>

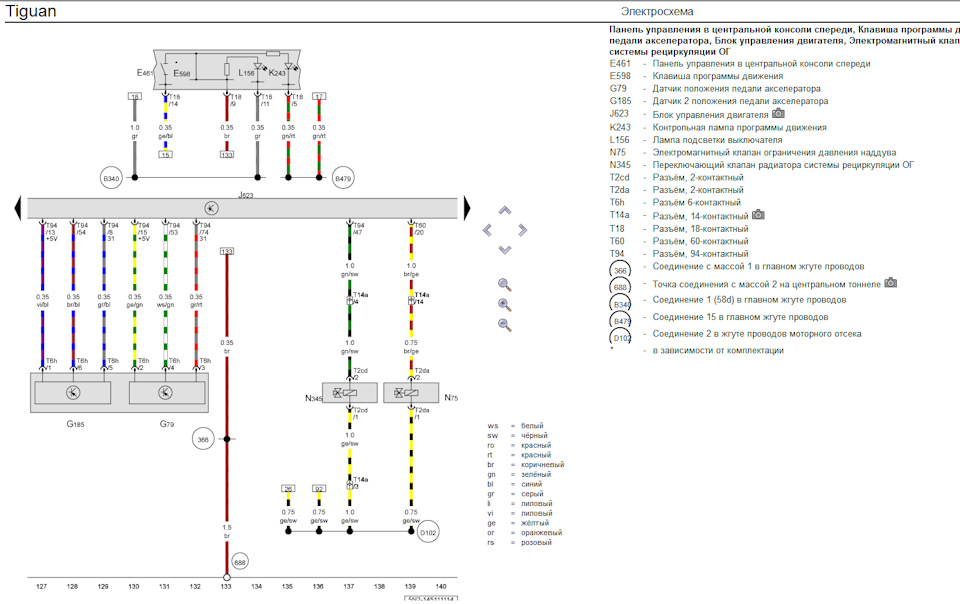

Куди саме встромити? Це дивимося на ELSA. Вибираємо свою машину, тут важливо правильно вибрати тип двигуна.Далі - шукаємо за схемою, зручно шукати через блок кнопок E598 - "клавіші програми руху".
Обидва дроти тягнемо до блоку кнопок у центральній консолі.
< br> Не дивимося на підключення блоку кнопок - в ELSAпомилка і завжди показані кнопки підключення по плюсу. Якщо їмвірити, з блоку кнопок T18 виходять контакти T18/14 і T18/5.Зазвичай 14-й і 5-й контакти на блоках кнопок Тигуана не розпаяні, але присутні на Шарані. На схемі — підсвічується зелена доріжка, яка веде нас до блоку BCM!

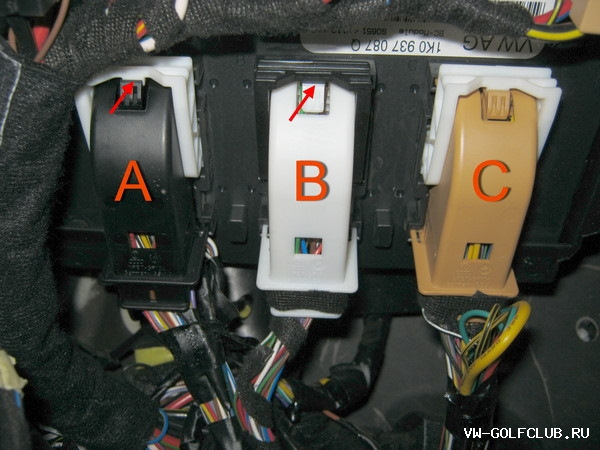

підключення в блоці BCM
Оскільки у мене CLJA — то я про нього.
Один із проводів відповідає за включення режиму off-road, другий —за світло індикаційної лампи в блоці кнопок. Оскільки я з кнопкамище не мудрував - включення off-road у мене поки що здійснюєтьсязакорочуванням дроту з BCM на масу. Управління включення режимуoffroad здійснюється або за плюсом або за мінусу. Це означає, щопровід, що виходить з блоку управління, замикається або з плюсомабо з мінусом відповідно. Причому, якщо провід йде з блоку ECU, вінзавжди повинен замикатися з плюсом, а якщо з блоку BCM — то змінусом.
Кнопки
З кнопками взагалі розмова довга. Для початку скажу, що існує туєвахуча блоків з кнопками - в ETKA їх налічується 75 різновидів з нихз кнопкою OFF ROAD - 49! Як тут не загубитися? Трохи кнопок До тогож, ось добірка номерів блоків і їх кнопок з ELSA.
5N0 927 137 AE Пуск/Зупинка
5N0 927 137 R OFF ROAD
5N1 927 137 AP ESP C/S SET OFF ROAD
5N1 927 137 AR ESP OFF ROAD PLA PDC
5N1 927 137 AS ESP C/S OFF ROAD
5N1 927 137 AT ESP C/S OFF ROAD PLA PDC
5N1 927 137 AQ< /b> ESP OFF ROAD
5N1 927 137 BH ESP OFF ROAD
5N1 927 137 BJ< /b> ESP OFF ROAD PLA PDC
5N1 927 137 BK ESP C/S OFF ROAD
< br> 5N2 927 137 L ESP SET OFF ROAD
5N2 927 137 AM ESP SET OFF ROAD
5N2 927 137 AK ESP C/S PLA PDC
5N2 927 137 M ESP SET OFF ROAD PLA PDC
5N2 927 137 AN ESP PLA PDC SET OFF ROAD
5N2 927 137 N ESP C/S SET OFF ROAD PLA PDC
5N2 927 137 AP ESP C/S SET OFF ROAD
5N2 927 137 AQ OFF ROAD ESP
5N2 927 137 AR ESP OFF ROAD PLA PDC
5N2 927 137 AS< /b> ESP C/S OFF ROAD
5N2 927 137 AT ESP C/S OFF ROAD PLA PDC
5N2 927 137 AH ESP C/S
5N2 927 137 BF ESP ВИМК. ДОРОГА
5N2 927 137 BG ESP OFF ROAD PLA PDC
5N2 927 137 BH ESP OFF ROAD
5N2 927 137 AD ESP
5N1 927 137 P ESP Пуск/Стоп
5N1 927 137 R ESP Пуск/Стоп PLA PDC
5N1 927 137 T ESP C/S Start/Stop
5N1 927 137 BA ESP C/S Start/Stop PLA PDC
5N1 927 137 BB ESP OFF ROAD Старт/Стоп
5N1 927 137 BC< /b> ESP OFF ROAD Start/Stop PLA PDC
5N1 927 137 BD ESP C/S OFF ROAD Старт/Стоп
5N2 927 137 T ESP Старт/Стоп
5N2 927 137 P ESP Пуск/Стоп PLA PDC
5N2 927 137 AB ESP C/S Пуск/Стоп
< br> 5N2 927 137 AT ESP C/S ВИМК.ROAD PLA PDC
5N2 927 137 BA ESP C/S Start/Stop PLA PDC
<
5N2 927 137 BB ESP OFF ROAD Start/Stop
5N2 927 137 BC ESP OFF ROAD Start/Stop PLA PDC
5N2 927 137 BC ESP OFF ROAD Start/Stop PLA PDC
5N2 927 137 BD ESP C/S OFF ROAD Start/Stop
* — після закінчення номера блоку можуть слідувати додаткові букви"XSH"
** - добірка може бути не повною і містити неточності. Наводитьсядля орієнтира.
*** — на жаль, послідовність кнопок в ELSA не дотримана.
За замовчуванням у блоці 5 місць для кнопок. Перші 2кнопки замикаються по плюсу, а 3 4 і 5 кнопки - мінус. Припідключенні до ECU кнопка offroad зазвичай розміщена 2м місці (бопідключена по плюсу), а при підключенні через ВСМ - на 3й, 4й або5й кнопках. Враховуйте це при виборі блоку кнопок. Блоки, 5N1, щовстановлюються в Tiguan, зазвичай мають однакову розпинування. Крімтого, існують блоки від інших машин, наприклад Touran, Sharan іщось ще напевно, і з ними, можливо, доведеться розбиратисядодатково. Всі вони підходять за розмірами, проте часто маютьспецифічну розпинування, що абсолютно зводить до ладу. Томуорієнтуватимемося на Tiguanівські блоки кнопок. Приємне існуванняоригінального блоку кнопок виробництва TWR. Особливістю є те, щонезалежно від типу блоків вони оснащуються однаковою монтажноюплатою. Тому плату можна допаювати відсутніми деталями, принеобхідності. Крім того, існують китайські блоки кнопок, зазвичайїх ставлять разом з PLA 2.0. Плати бувають різні, зазвичай їхпоєднує відсутність розведення 2й кнопки на платі. Для менеоптимальним є блок кнопок 5N1 927 137 BC XSH, буду йогошукати. А взагалі, хто хоче розібратися з панельками — милостіпрошу сюди. 5N1 927 137 BC XSH
Блок кнопок 5N1 927 137 S XSH

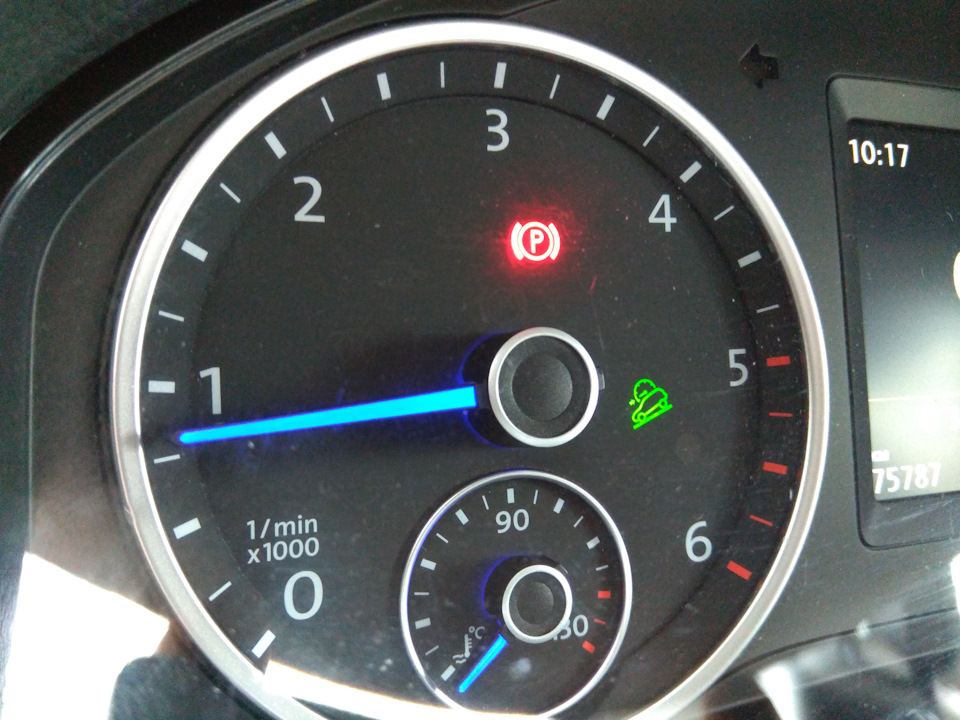

І ось він, заповітний режим на приборці! Зелена машинка котиться згірочки. Це все, до швидких зустрічей! PS З часом замінив панелькукнопок на феншуйну. Дуже цікава панель з літерами AR, за посиланням& hre; - З особливостей, - 2ю кнопку можна підключити як по плюсутак і мінусу. Фактичне розташування кнопок, до речі, не відповідаєнаведеному в Etka (див. Вище).
Знизу — панелька феншуя, зверху — популярна. Верхня коштує $30, нижня — $60 з істотної різниці — на правильній панельці кнопка offroad світиться.
Кнопка світиться
