Внутрішні ручки дверей Tiguan з підсвічуванням!

Попалися мені зовсім несподівано на Алі ось такі чудові внутрішніручки дверей водія з підсвічуванням. Та ще зі знижкою табезкоштовною доставкою… Вирішено! двері водія Tiguan
Якісь $33 з доставкою за такі прекрасні цяцьки.

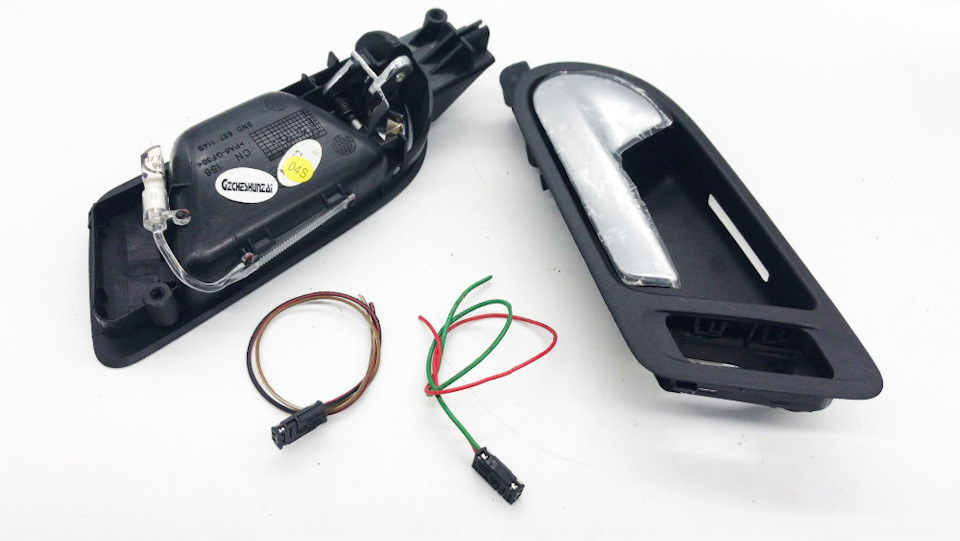

Приїхали ручки через 2, 5 тижня, причому саме ті, що на фотці — зобгризеними проводами та знищеними дрімллю логотипами VW зізворотного боку.
Цікаво, що для європейського ринку ставляться ручки зпідсвічуванням червоного кольору, китайські ж приїхали з білимидіодами.

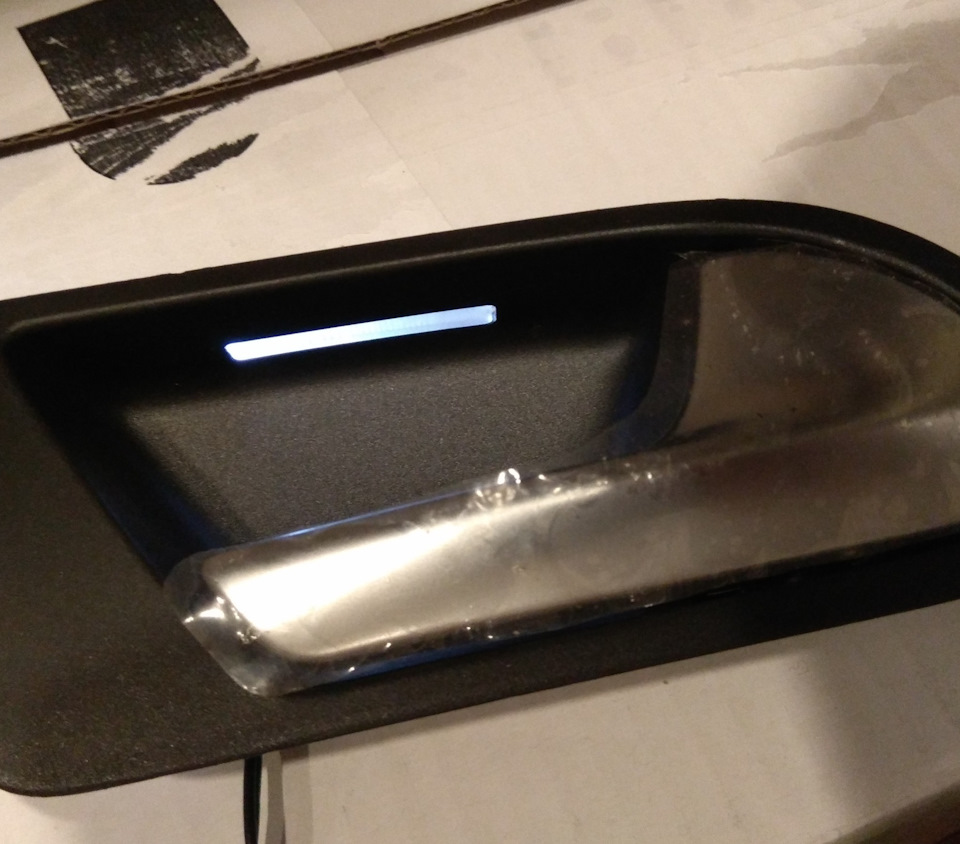

Підсвічування

Зміна полярності, як у випадку з пасатівським ambient, недопомагає.

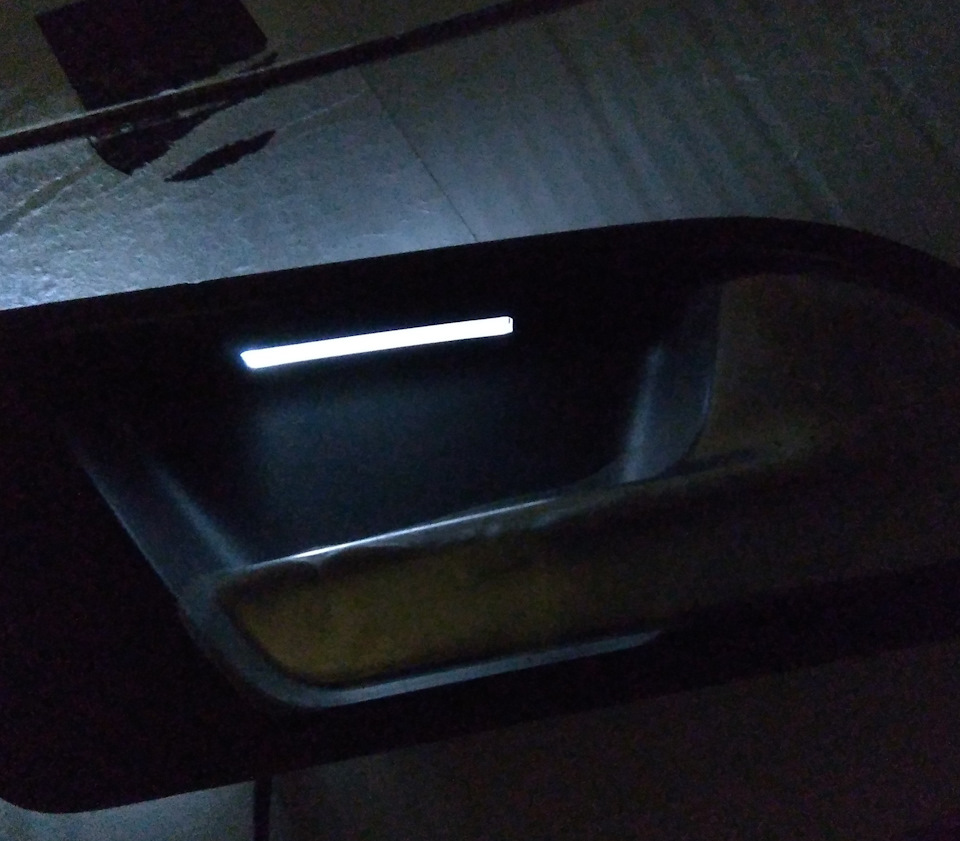

Підсвічування у темряві.

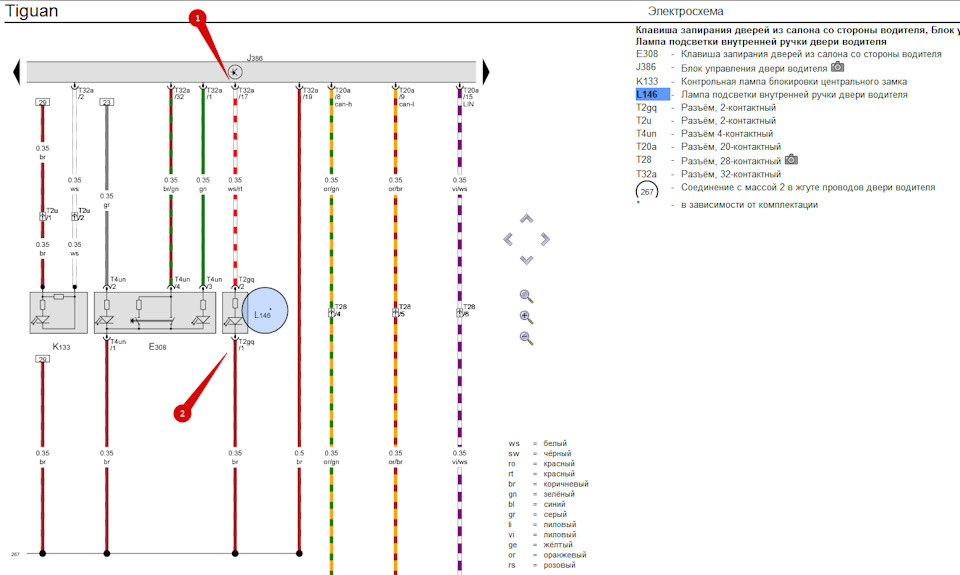

ELSA пропонує підключати в дверний блок таким чином:

Підключення ламп підсвічування ручок дверей.

т.Е
17 pin +
19 pin —
Начебто логічно, на Пасаті так само підключається підсвічуваннядверей Ambiente. Є закорочений з ним на землю вільний 21й (здається, підсвічування джойстика дзеркал), але Elsa традиційнопро нього замовчує. Тому, якщо вже 19-й зайнятий (мінусомпідсвічування кнопки склопідйомника), я перепідключив на 21-й пінмінус катафотів двері, а на 19-й пін - мінус підсвічування ручкивідкривання (ambient підсвічування). Не хочу проводку різати.

Кодується підсвічування також:
двері (водія та пасажира) => байт 1 => включитиambient.
Я ще додатково ввімкнув і підсвічування порогів.

У дверях:

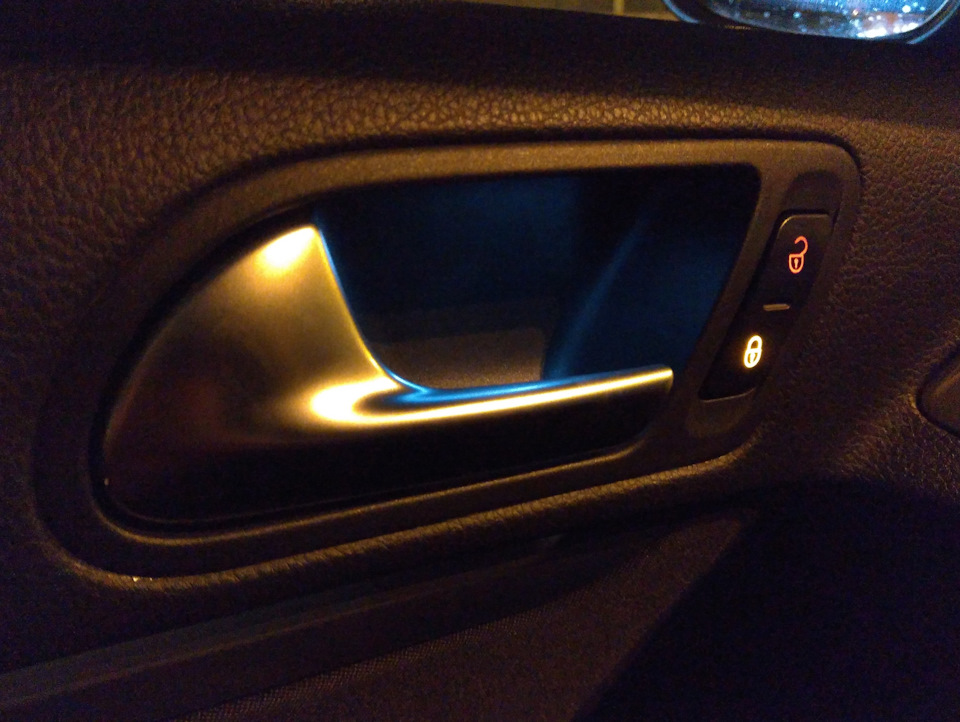

Підсвічування в роботі Не можу сказати, що машині додалося конейабо що їхати стала рівніше. Але якось затишніше, чи що, стало.
На цьому, мабуть, зі світлотюнінгом закінчуватиму. Нагадаю, ранішебули встановлені оригінальні LED катафоти у двері та встановленіоригінальні LED плафони підсвічування ніг водія та пасажирів, асамий писк моди — Abmient Підсвічування дверей Tiguan
