Вітаю У бортовому журналі Toyota Crown JZS171
Сьогодні хочу поділитися тим, як встановлювати нештатний сигнал.Зіткнувся з цим, а інфо саме по цій машині дуже мало. Сигнал назаміну стокове буде Elegant FANFARA, кожна дудка на 9 ампер, замість стокових, по 3А.Сигнал з більшою потужністю, требавстановлювати через реле, щоб не погоріли запобіжники або, що щегірше, проводка від кнопки на кермі.

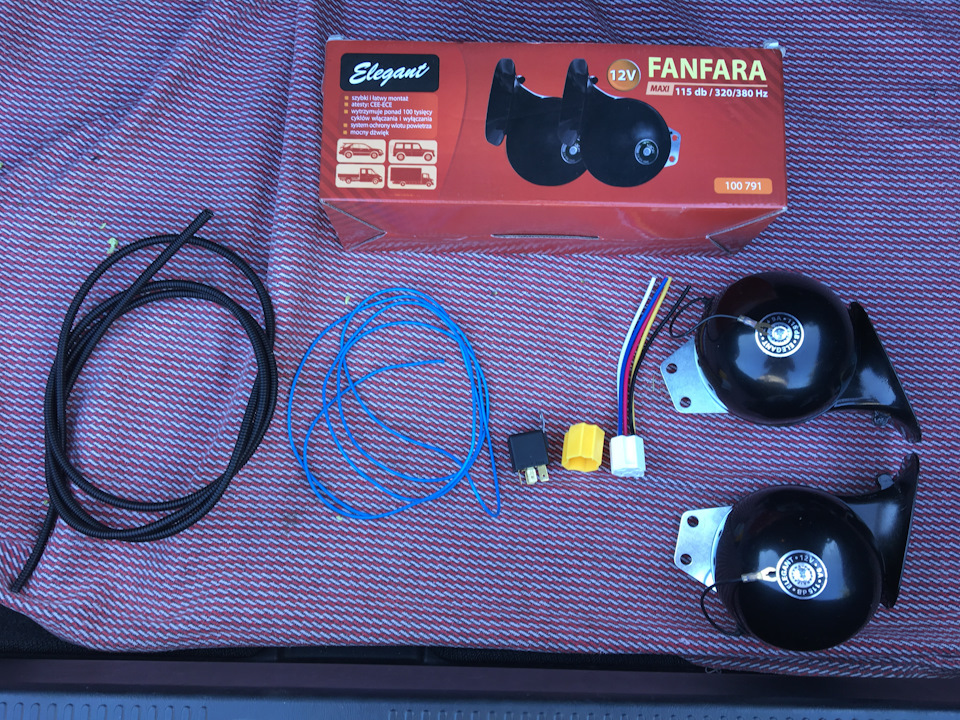

За знайденою схемою в інтернеті були куплені:

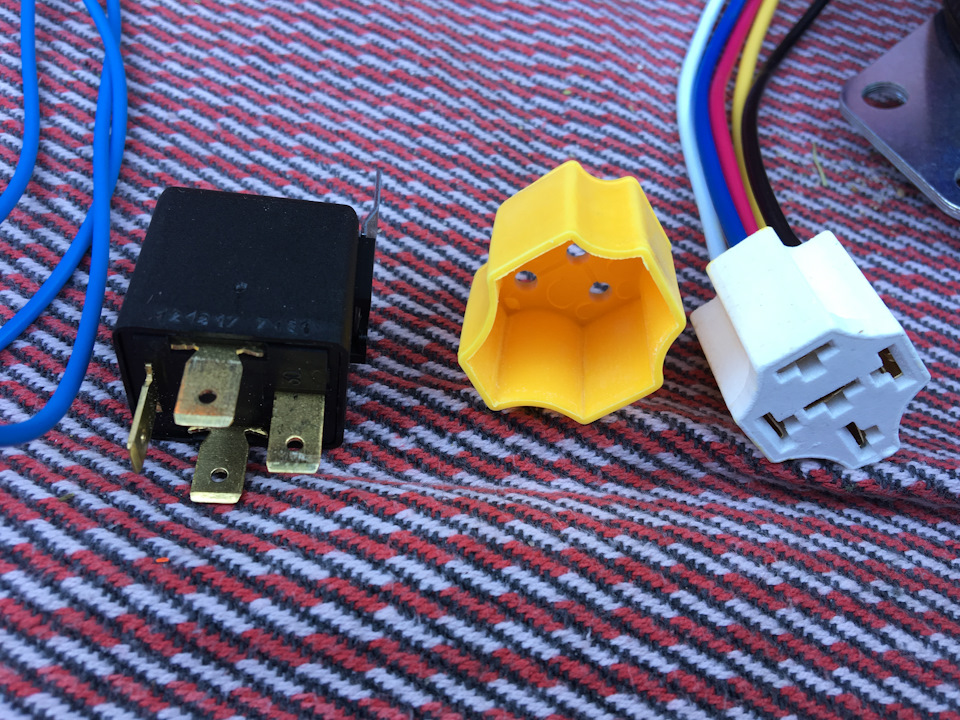

релюшка (на зразок жигулівська), чотириконтактна, з колодкою — 50грн
Провід — 2 метри, перетин 1, 5 — 16 грн

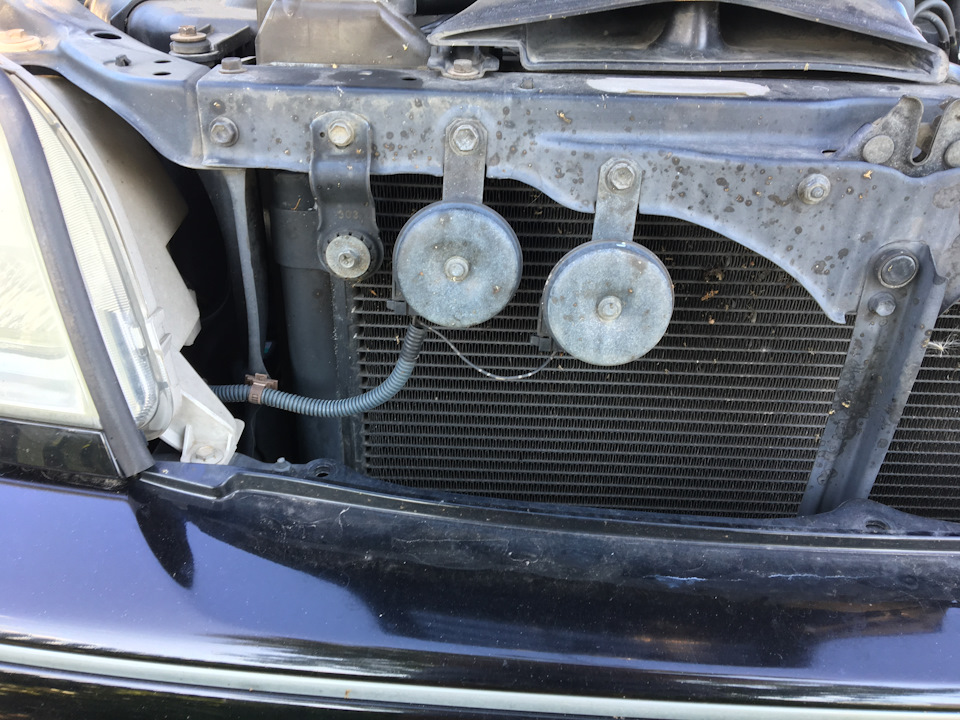

Гофра для дроти — 20 грн Відкрутити старий Сигнал і прикрутитиновий, начебто нічого складного, але нові дудки набагато більше, ніж старі, тому або свердлити новий отвір, або запиляти перехідну.пластину-чому і був відданий пріоритет.
Реле прикрутити не проблема, на штатний болт. Але не під самийкорінь, ще стануть у пригоді.

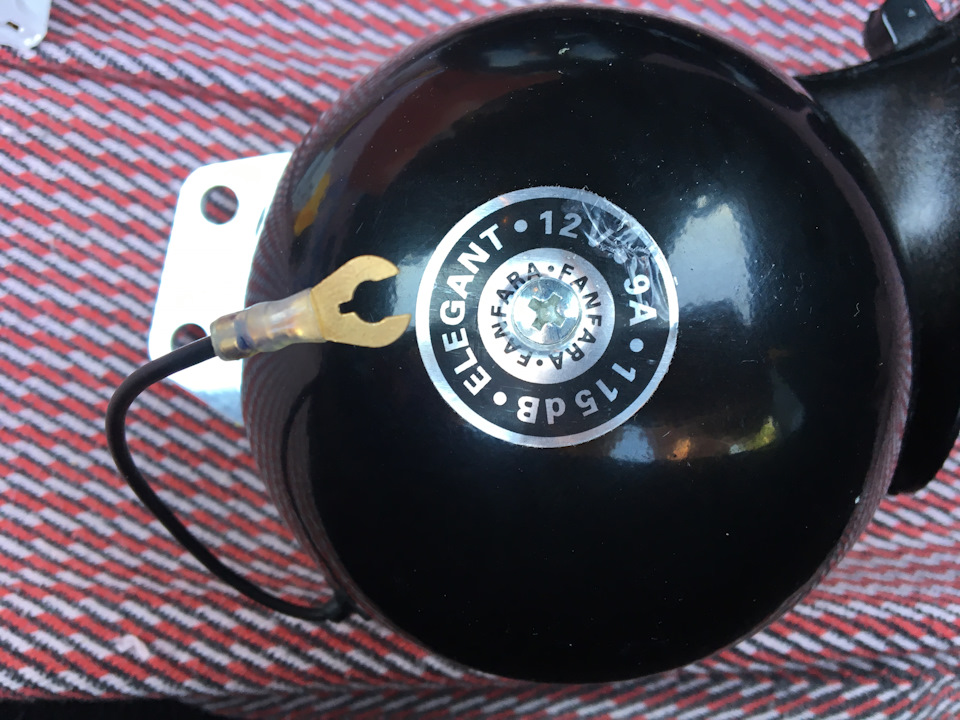

На нових дудках, клеми підключення інші, але напильник іплоскогубці все вирішують — запихаємо краї, підтискаємо і воничудово замикаються в рідні конектори.Далі за схемою з'єднуємо всідроти від колодки - нічого складного немає, скрутити і заізолювати3 дроти, один (-) прикрутити на корпус.
Плюсовий провід акуратно простягнув і прикрутив до клемі + наакумулятор. На схемі ще зазначений запобіжник у розриві цьогодроту, у мене його поки що немає, трохи пізніше поставлю, длябільшої безпеки. Загалом, це все. Я цю справу відкладав дуже довго, але все виявилося просто.
Так само все це є у форматі відео, зацініть та підписуйтесь наканал! До нових зустрічей!
