Підсвічування дверей!

**/

Вітаю!

Нарешті це сталося Довів до розуму підсвічування дверей! Почну зтого що я думаю всі знайомі з ситуацією коли в темний час добивиходячи з авто вставали в калюжу/бруд, або чиїсь екскременти…))Вирішив виправити цей явний одвірок з боку інженерів міцубісіцентру, які розробляли наші автомобілі… Подвійно образливішевраховуючи те, що на деяких автомобілях таких же років, але більшбюджетних марок підсвічування у дверях присутнє., з питанням якепідсвічування дверей вибрати - білу для практичності або синю длягармонії ... Вирішив зупинитися на білій. ) І так трапилося що на100% завершив роботу тільки зараз.Не пройшло і 2 місяці ...))
Ну, точніше перед самим новим роком я погортав Д2 у пошукахінформації на цю тему, а саме я шукав як зробити так щоб привідкритті одного з дверей не загорялося підсвічування на всіхдверях відразу ... Так як кінцевики запитані на плафон і привідкритті одного з дверей мінус з'являється на всіх дверях.

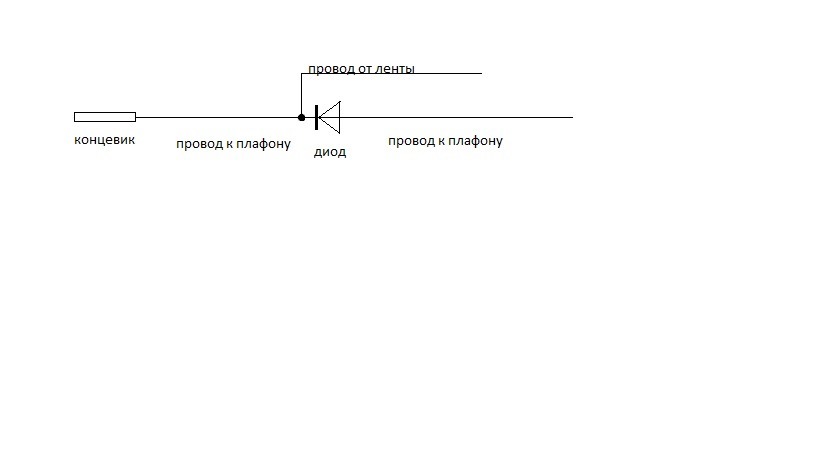

Знайшов я потрібну мені схемку:Сенс у тому щоб врізатися в провідвід кожного кінцевика і з'єднати його випрямляючим діодом. Катод напровід, що йде від кінцевика, до нього ж приєднати мінусовий провіддіодної стрічки, а другу частину розрізаного дроту приєднати наанод. Таким чином, якщо зробити це для кінцевиків 4х дверей, то привідкритті будь-яких дверей підсвічування буде загорятися тільки наній, що мені і потрібно =) Купив я означає 20 см світлодіодноїстрічки з діодами SMD 5050, порізав її на 4 частини, по 5 см.Вийшло по 3 діоди на 5 см. Я вирішив що цього буде цілкомдостатньо, спеціально взяв стрічку з цими діодами, тому що вониоптимальні за яскравістю.
На просторах Драйва я бачив безліч варіатнів виконанняпідсвічування дверей, і більшість людей перекручувалися і вішалисобі "гірлянди" під двері, в буквальному сенсі цього слова…))
Але мені здалося це зайвим, я хотів "символічне" підсвічування, безпосередньо за своїм призначенням…

Разом зі стрічкою взяв:

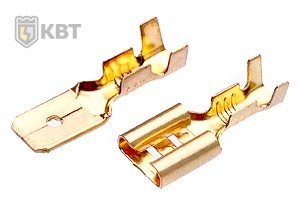

— 8 пар роз'ємів тато-мама, ось таких:

— Провід, перетин не пам'ятаю, але в результаті його не вистачилоі довелося обходитися обрізками які вже були, не пропадати ж добру)- Ну і власне, 4 випрямних діода на 3 Ома, можна і на 1 Ом, простовзяв що було в магзіці)

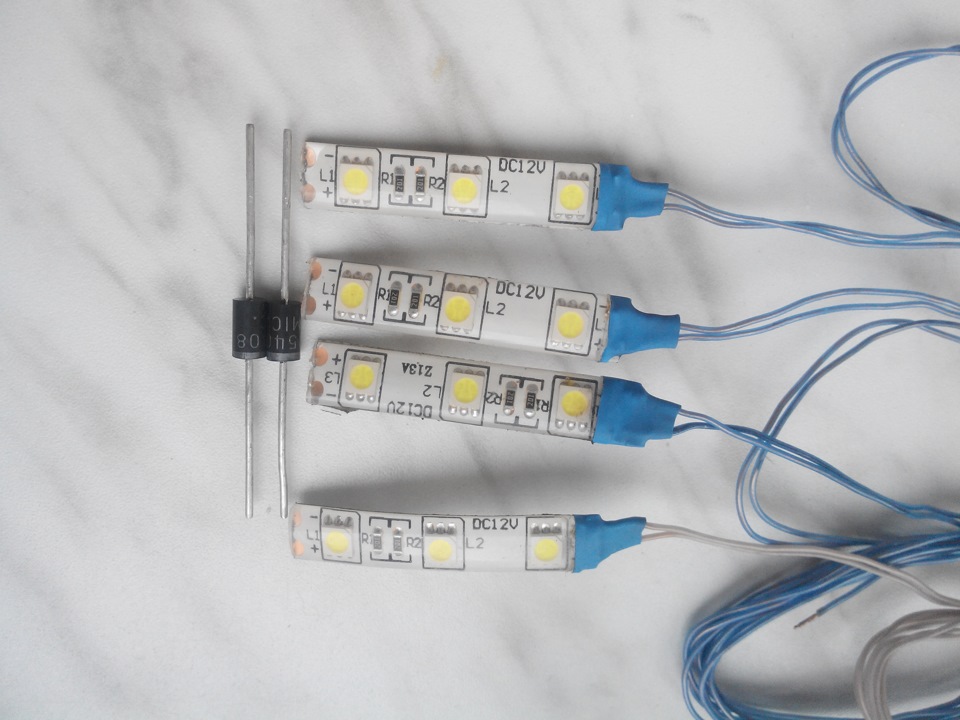

Спаяв я стрічки з проводами:

І почав розбирати пороги, обшивки і все що траплялося під руку впошуках проводів, що йдуть від кінцевиків Забігаючи на перед скажу, що довелося підлогу машини розібрати само собою, і навіть передніблоки ременів безпеки…))

Всі процеси, включаючи розбирання салону, пошук потрібних проводів, врізання в ці проводи і прокладання проводів займав простонеймовірну кількість часу, і враховуючи зиму і те, що в гаражівсе-таки досить прохолодно я у вільний час проводив там по паругодин всього. Так от, коли знайшов мінусові проводи кінцевиків (червоний провід із зеленою смужкою) потрібно було акуратно в нього "врізатися", паяти - не варіант, незручно; скручування — ненадійно.

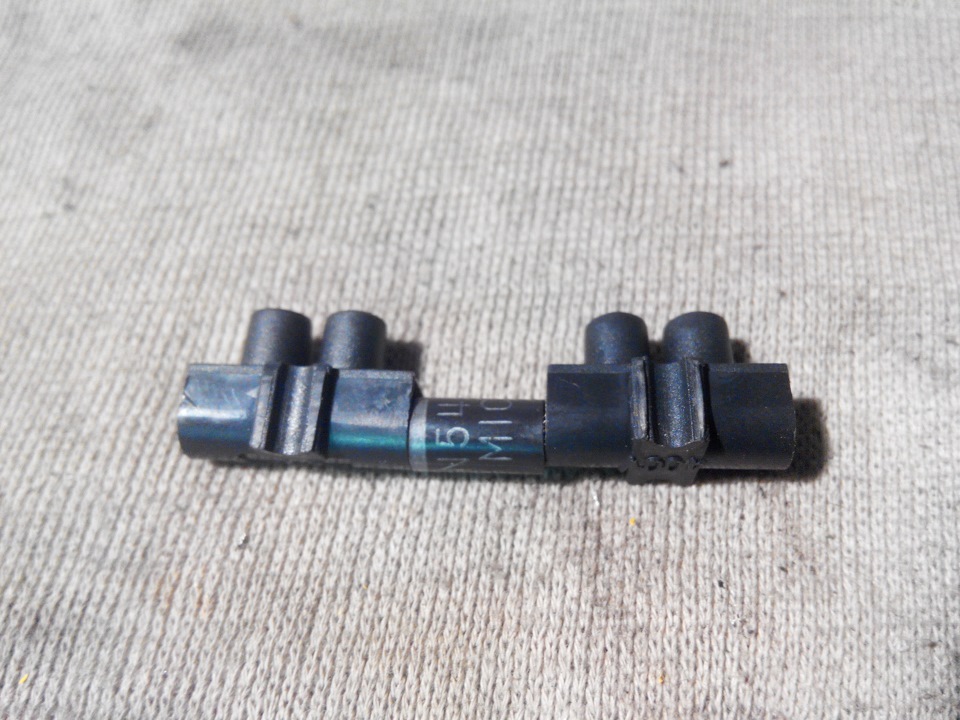

Пару хвилин чухання потилиці і кмітливість видала ось такий варіантз'єднання:Власне, з'єднав діод з двох сторін клемниками) А що, чудове рішення!

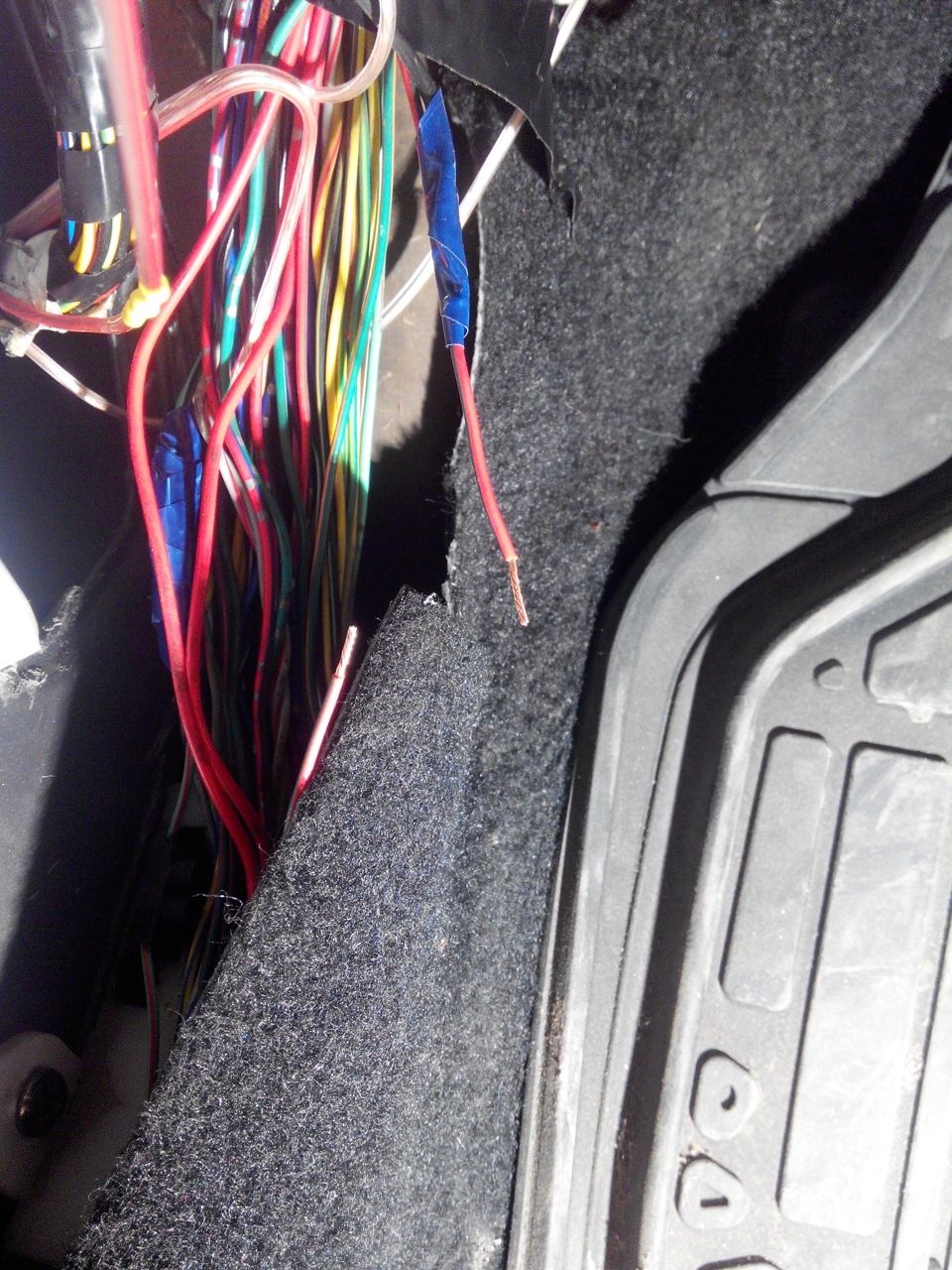

Провід кінцевика водійських дверей відстежив і виловив у ногах, деосновний джгут проводів. Чирканув його і з'єднав все за схемою. Цепасажирська сторона, запакував з'єднання в білий короб дляпроводки. > Щоб дістатися до кінцевиків задніх дверей довелосязнімати обшивку арок у багажнику…
/p>

Правий бік

Врізався, з'єднав

Ліва сторона
… Це був 3.14здець цілковитий хлопці. Аж до сліз. Коротко, вдалосяпровести дроти в передні двері через гумову гофру методомпросовування в неї дроту, заняття сексом і спроби впхнутиневпихуемое)) Коли просунув дріт, на один кінець прив'язав провід інеймовірними зусиллями витягнув його за другий…
Боже Господь ще коли-небудь цим займатися))
Не забуваємо перед цим зняти динаміки для зручності та подальшогопрокладання проводки. Із задніми дверима справи були набагатокращі, тут простіше було від'єднати гофру від кузова і двері ібезпосередньо просмикнути дріт

Ах так, зовсім забув сказати що стрічки кріпив на карти дверей задопомогою супер клею!

Ну й результати її!

Усім хто подужав статейку — дякую!
Якщо сподобалося — залишаємо коментарі та цмокаємо лайки! =)
