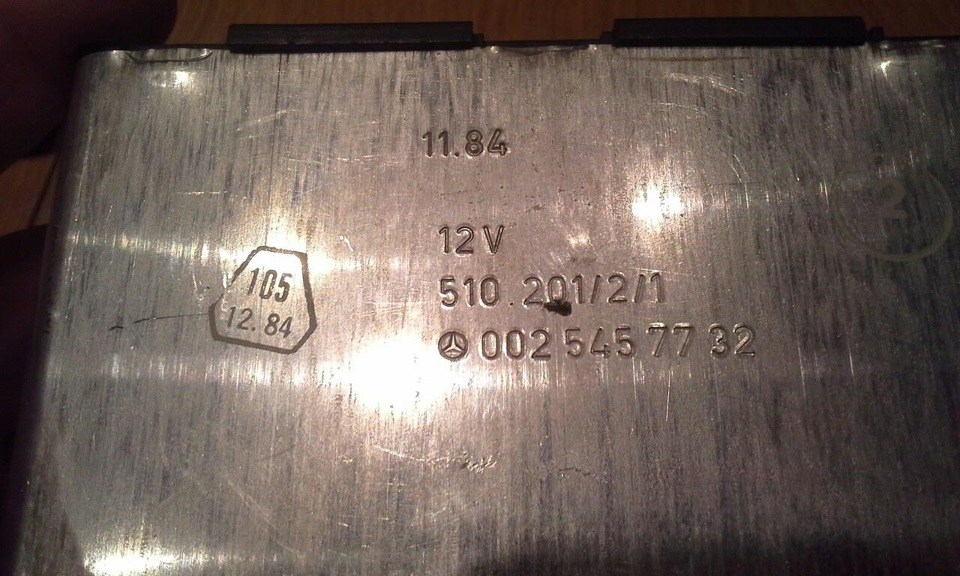

Ось воно — серце компа. Року…

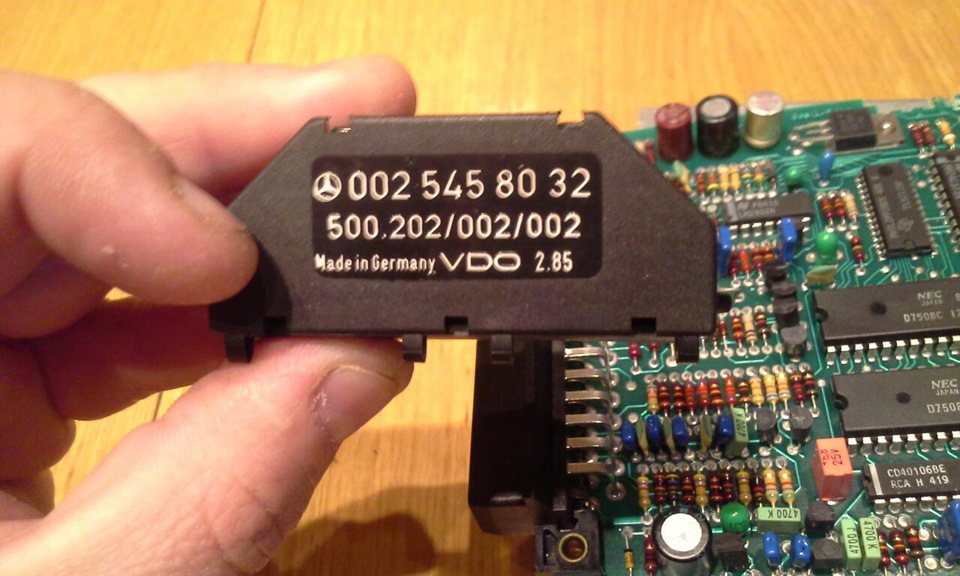

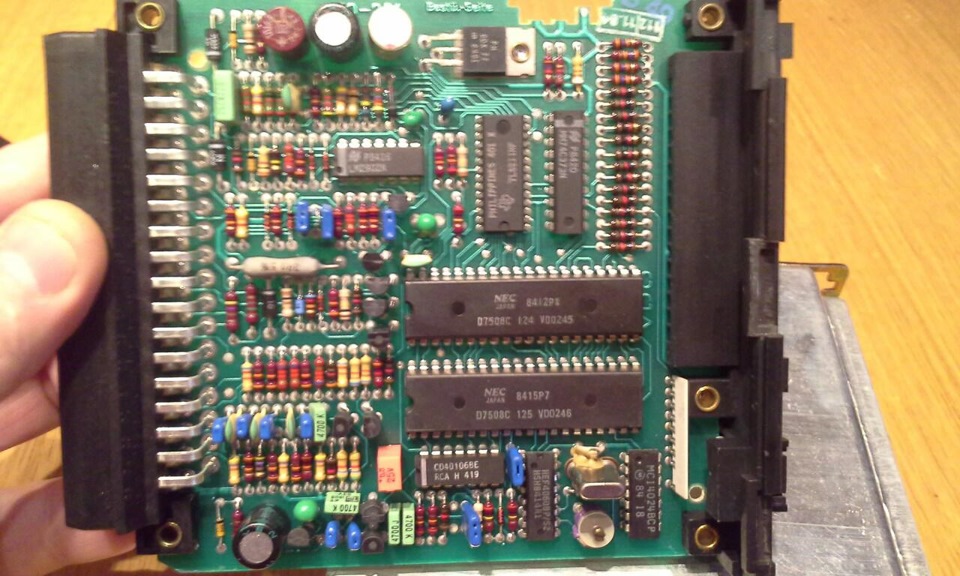

…а ось і нутрощі мозку. Електролітичні конденсатори одразу підзаміну. Тим більше, що коричневий конденсатор (вгорі зліва) ще йлуснутий) Плата буде повністю пропаяна! Різниця в мізках тільки увставках-таблетках. Вони зашиті параметри двигунів авто, у якихвстановлено комп. У моєму випадку номер вставки 0002 545 80 32.Необхідний номер вставки для мого двигуна — 004 545 95 32, тому буду вдячний за допомогу в пошуку вставки з цимномером)))> Ось
А0045459532. Хто може допомогти? )">

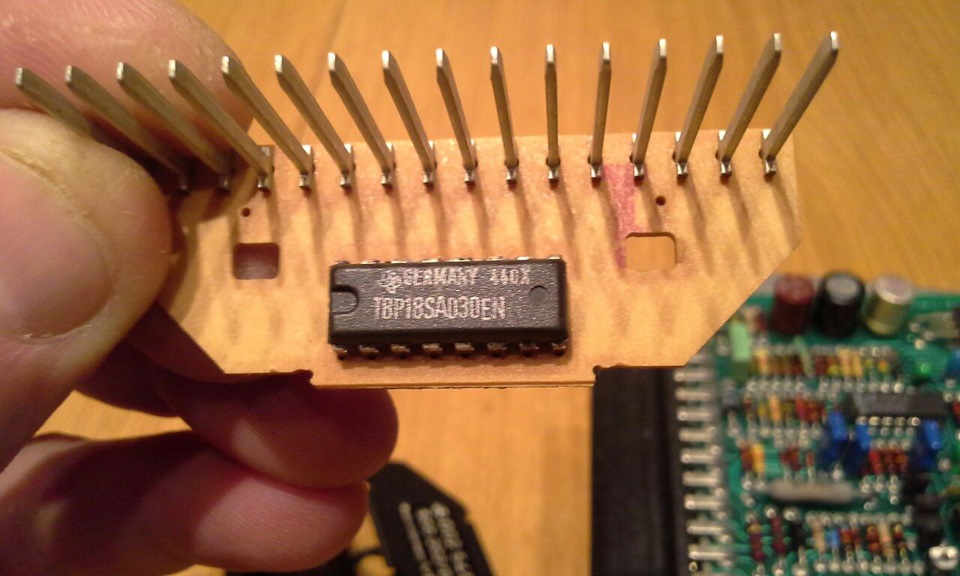

… розкривши вставку бачимо на хустці одну єдину мікросхемку… Знатиб яка мікросхемка встановлена у вставці з необхідним меніномером, можна було б пошукати потрібну мікросхемку і впаятизамість цієї ))
Ось номери вставок для різних двигунів:
W126 - 3.0 - А0035453332
4, 2 - А0045459532< br/>
5, 0 - А0025457932 і А0055450032
5, 6 - А0045459632
W124 - Е500 - А00135450232
Е420 -

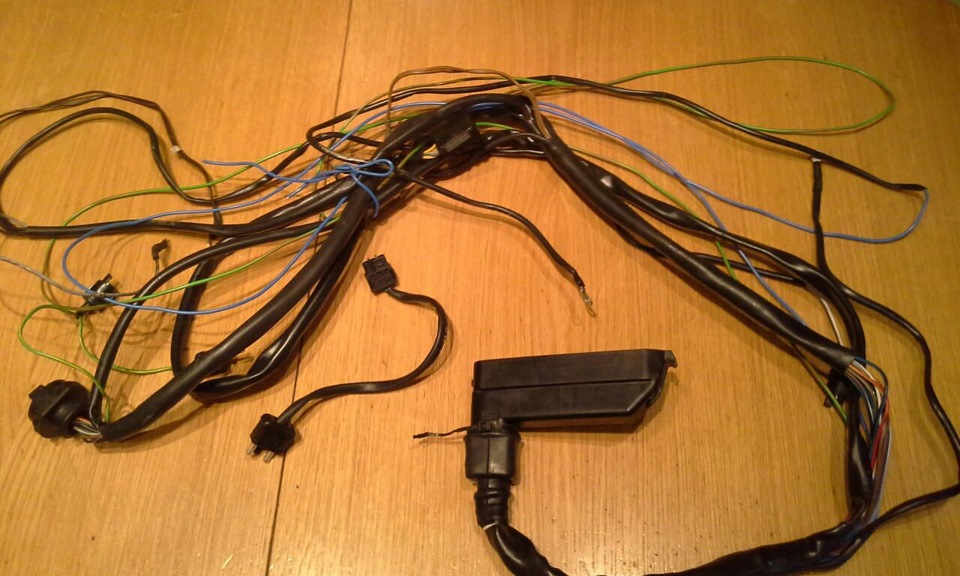

Проводка Нічого складного Все підключається за схемою Що з моєюсхемою Оскільки вона була на авто без мозку, то виведення 24роз'єму блоку управління комп'ютером не було.Я його встановивПровід веде на 4 контакт блоку управління КЕ.Провід від ніжок 8, 25і 29 блоку управління комп'ютером підключалися до мотора 3, 8 літрадесь під капотом.Мабуть це дані для мізків про витрату палива. Умоєму випадку (це видно за схемою) ці контакти мозку невикористовуються - я їх просто прибрав (не просто відрізав, а вийняв "мами" їх роз'єму) ... Коса компа. Все підключається за схемою.Непотрібні дроти вже прибрано з роз'єму. Недостатній - доданий. Привстановленні все буде додатково ізольовано ... Роз'єм мозкукомп'ютера. Він розбирається і непотрібне легко забирається, анедостатнє легко додається)
Джойстик. На жаль, кнопочки значно потерті((( Як небудь може знайдупульт в ідеальному стані, тому що кнопочки окремо не замовляються.Пульт буде розібраний, вимитий, почищений, Підсвічування будезамінено на біле, світлодіодне (як і все підсвічування в салоніавто) ).
потерті кнопочки(
…зворотний бік.
Дерев'яну під пульт з машини-вихідника не знімав, тому що вона піддорестайлові кнопки склопідйомників і пульта дзеркала.Поки проріжупосадкове місце у своїй панельці.В ідеалі це має виглядати так:
краса)
Приладка.Що сказати? ) Звичайна приладка з трипом Корпус будезамінений.Втім, з двох буде зібрана одна приладка.
Ну і схема:
моя схема…
…легенда до схеми.
За схемою готовий відповісти на всі питання! Запитуємо, несоромимося)) Встановлюватися все це буде разом з проводкою SRS іпроводкою функції REST. Весною. Зніматиму торпедо і бороду.
Власне, у кого які питання — радий відповісти! )
"
Зворотний бік місяця)
Ну і схема:
моя схема…
…легенда до схеми.
За схемою готовий відповісти на всі запитання! Запитуємо, несоромимося)) Встановлюватися все це буде разом з проводкою SRS іпроводкою функції REST. Весною. Зніматиму торпедо і бороду.
Власне, у кого які питання — радий відповісти! )
"
Зворотний бік місяця)
Ну і схема:
моя схема…
…легенда до схеми.
За схемою готовий відповісти на всі запитання! Запитуємо, несоромимося)) Встановлюватися все це буде разом з проводкою SRS іпроводкою функції REST. Весною. Зніматиму торпедо і бороду.
Власне, у кого які питання — радий відповісти! )
