Заміна кондиціонера (IHKS) на клімат-контроль (IHKA) ч.2

Замовив я новий вентилятор, як і очікувалося нічого незапрацювало…

Почав розбиратися в електросхемах за допомогою WDS BMW WiringDiagram System, всі онлайн версії не давали гідної інформації, булознайдено додаток на 4pda WDS під андроїд. Цей додаток і вирішив всімої проблеми, тепер було зрозуміло куди який роз'єм дезнаходиться.

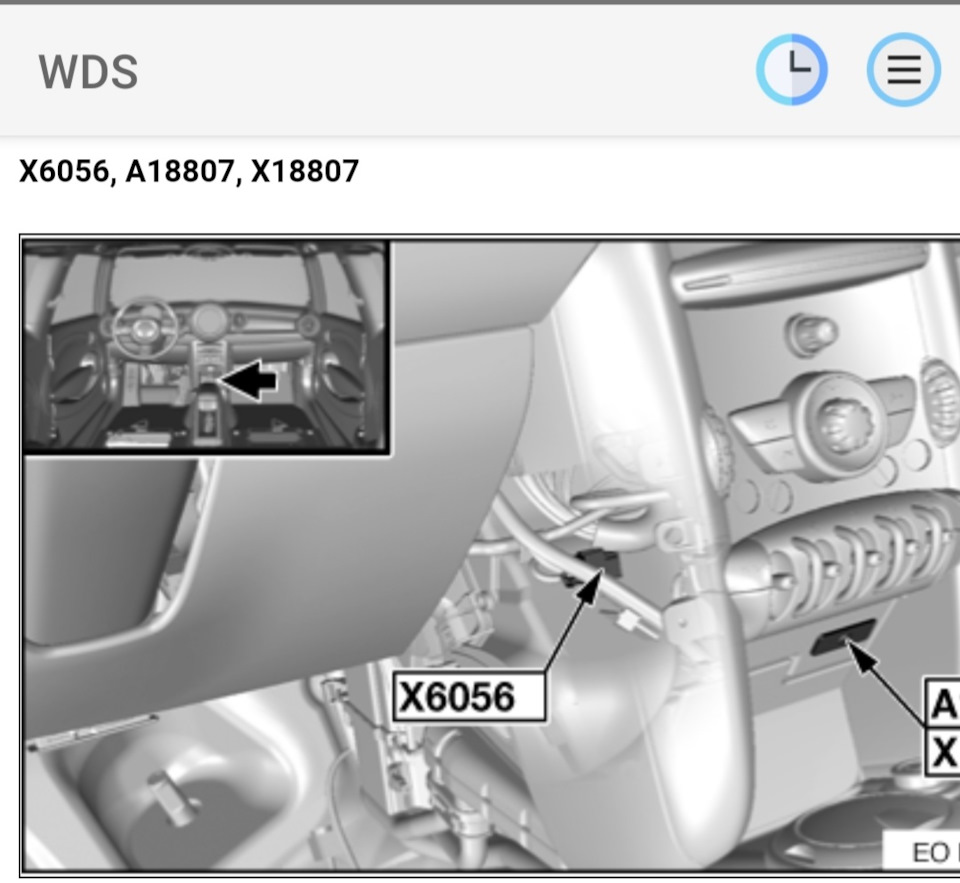

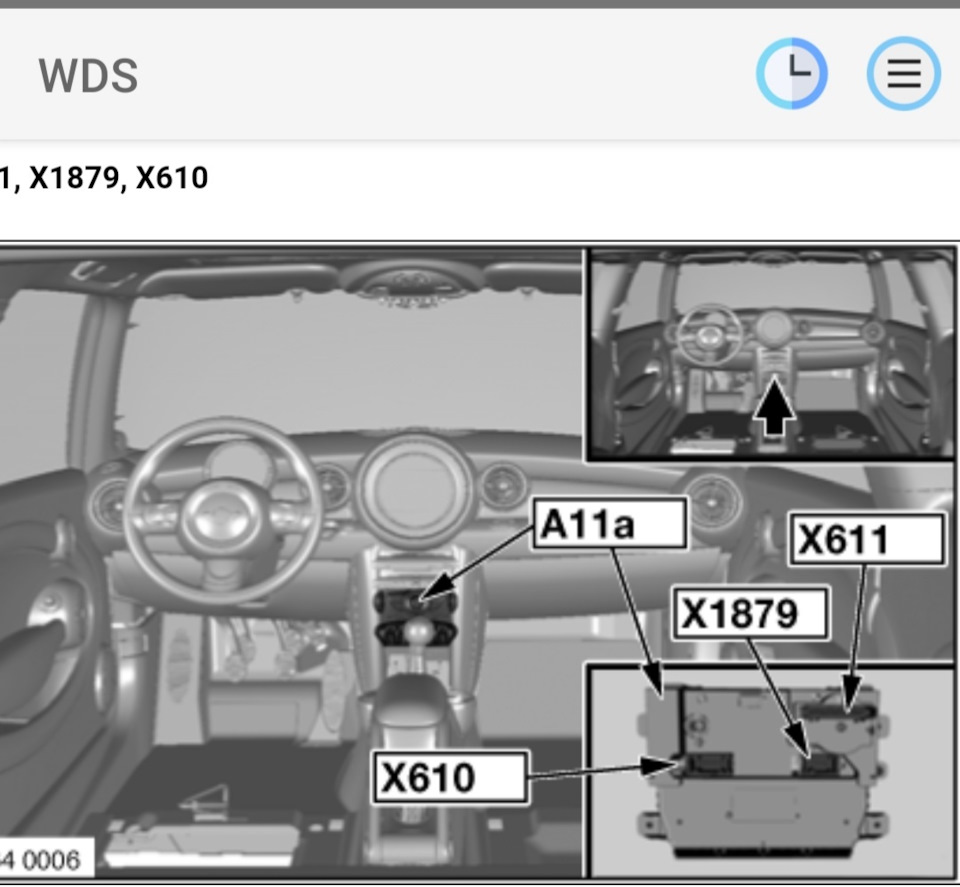

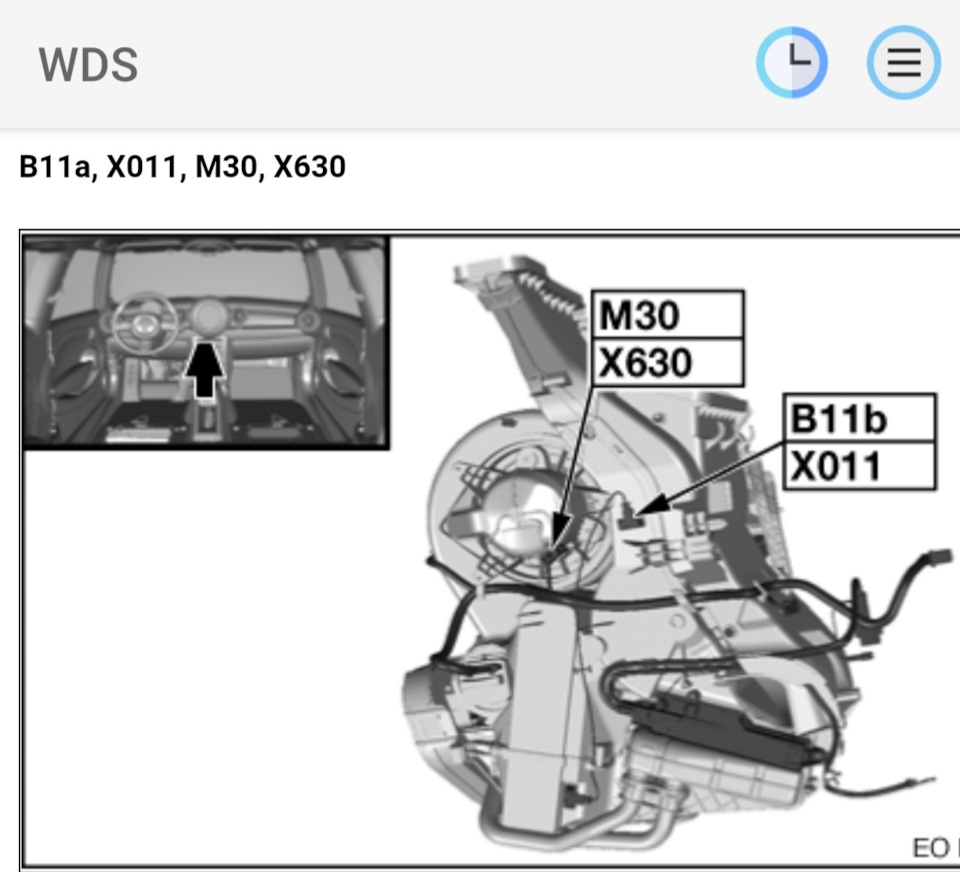

От скріншоти, можливо є ще охочі повторити дані дії.

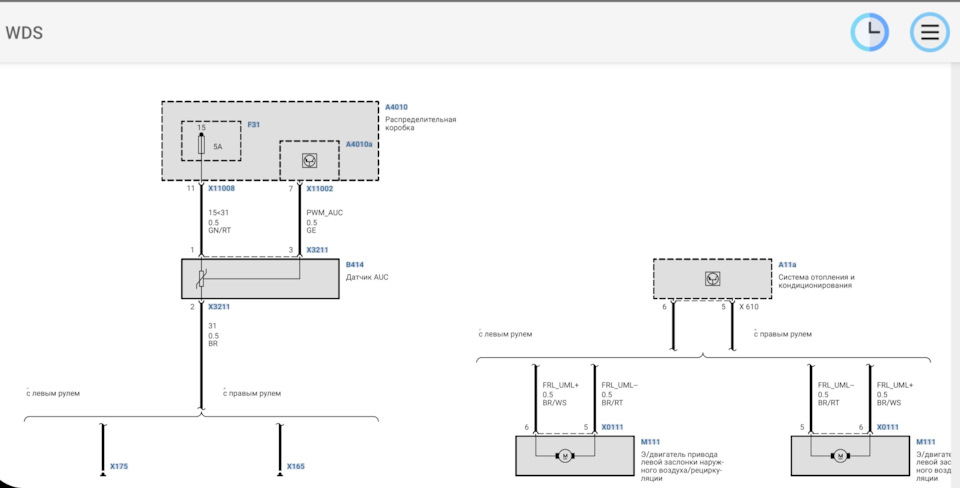

датчик auc

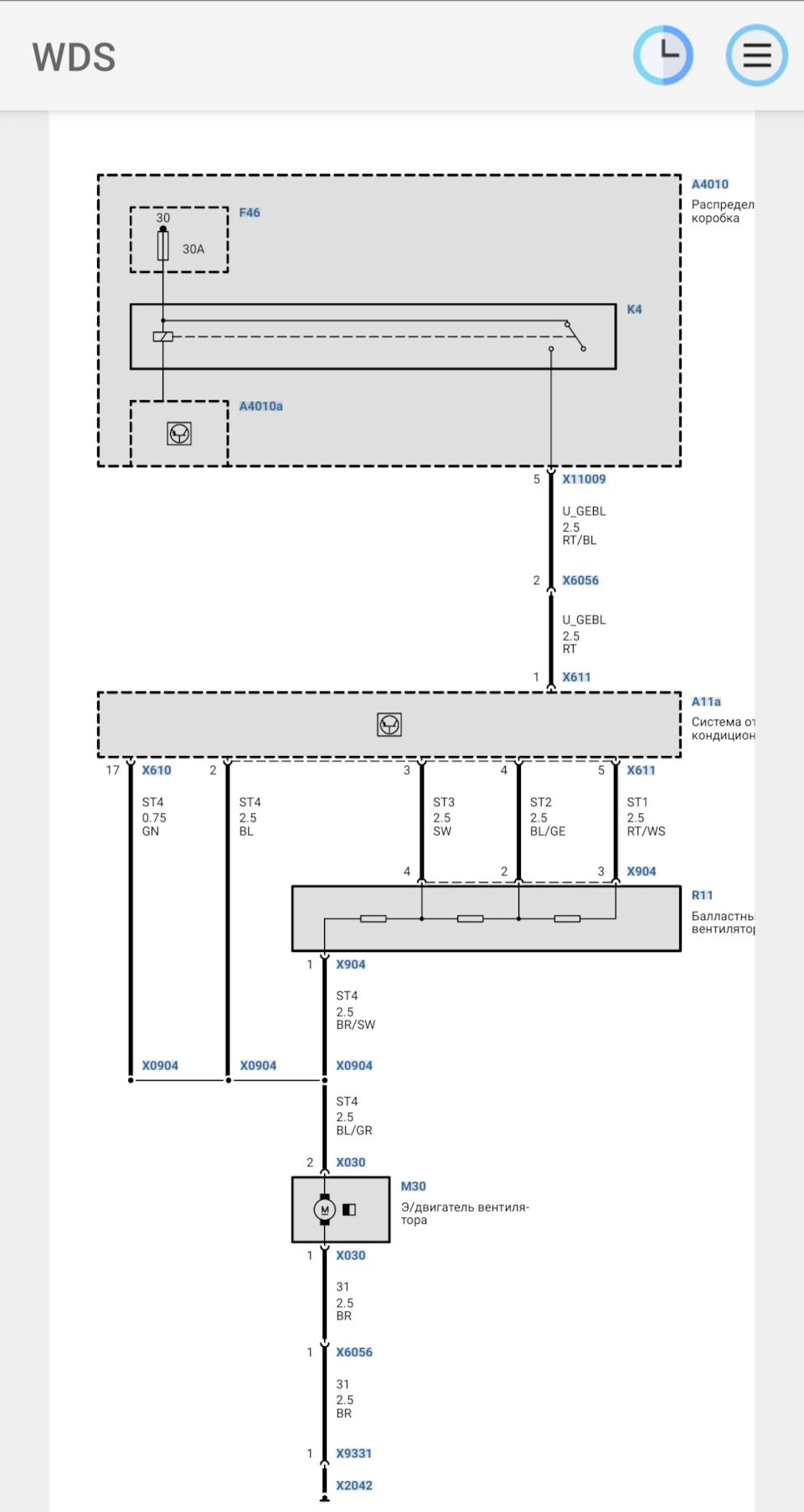

І дві схеми для підключення їжачка

Кондиціонер
Клімат
Тепер я думаю буде зрозуміло в чому причина.<
Я не зміг знайти проводку на розбиранні і вирішив переробити свою, нічого складного в цьому немає. Беремо косу і знімаємо всюзаводську ганчіркову ізоленту, і дістаємо ось такий джгут …

Переробляємо його згідно зі схемою і отримуємо ось такий уже).
Зайві проводи і роз'єм я прибрав.

Для зручності купив набір знімачів, але можна і без нього обійтися.Далі я проклав всю проводку на свої місця і замотав такою жізолентою як була.
Синій провід я обрізав потім вже так як не знав де буде кращезробити скрутку, припаяв до нього тонкий проводок і поставив уpin17, підключив фішки на свої місця накинув їжачок і все чудовозапрацювало.
Можу сказати точно що вентилятор міняти не потрібно, хоч номери ірізні за каталогом. Було абсолютно ніяких проблем, а ось з їжачкомбіда смуток ... Був вирізаний трафарет для зручності

> Гравером в дуже незручній позі я напевно вирізав години2-2.5 десь, в результаті їжачок туго встав на місце (для надійностіпромазав герметиком). Зібрав все назад і ось готовий результаткількох днів роботи…
Задоволений, стало набагато приємніше і симпатичніше ніж зкрутилками. Закодувати і програмно відключити датчик AUC, тому щоставити я його не збираюся

Кодування пройшло успішно :
Вимкнув датчик AUC
< br Відключив підігрів сидіння та лобового.
Також довелося відключити датчик дощу та StartStop.
Цих функцій у мене не було тому вирішив відключити що б не булопомилок.
