Фланці турбін

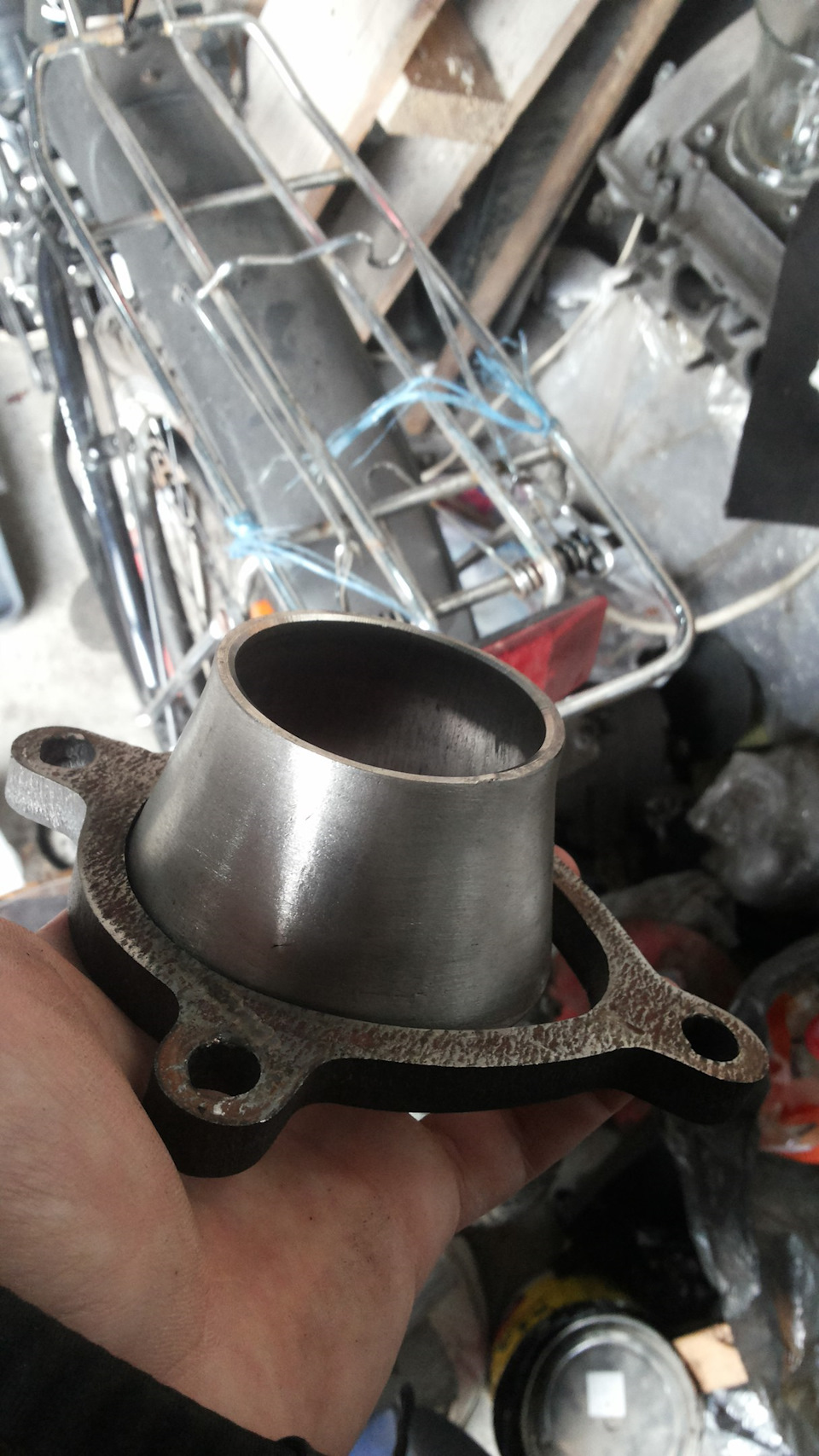

Фланці робив з 08Х18Н10Т (AISI 321), віддав на плазморіз прокладкитурбіни і не великий шматок листа металу 10мм, по прокладкахвирізали фланці, єдине, довелося прогнати свердлом отвори, т.К.плазморіз ріже під невеликим кутом, а не строго вертикально ...купив конусні переходи з 76мм на 57мм, стінка була тільки 3мм ...труба у мене 60мм х 2мм, а перехід був тільки на 57, потім простозчешу конус до тих пір, поки не буде 60 мм …

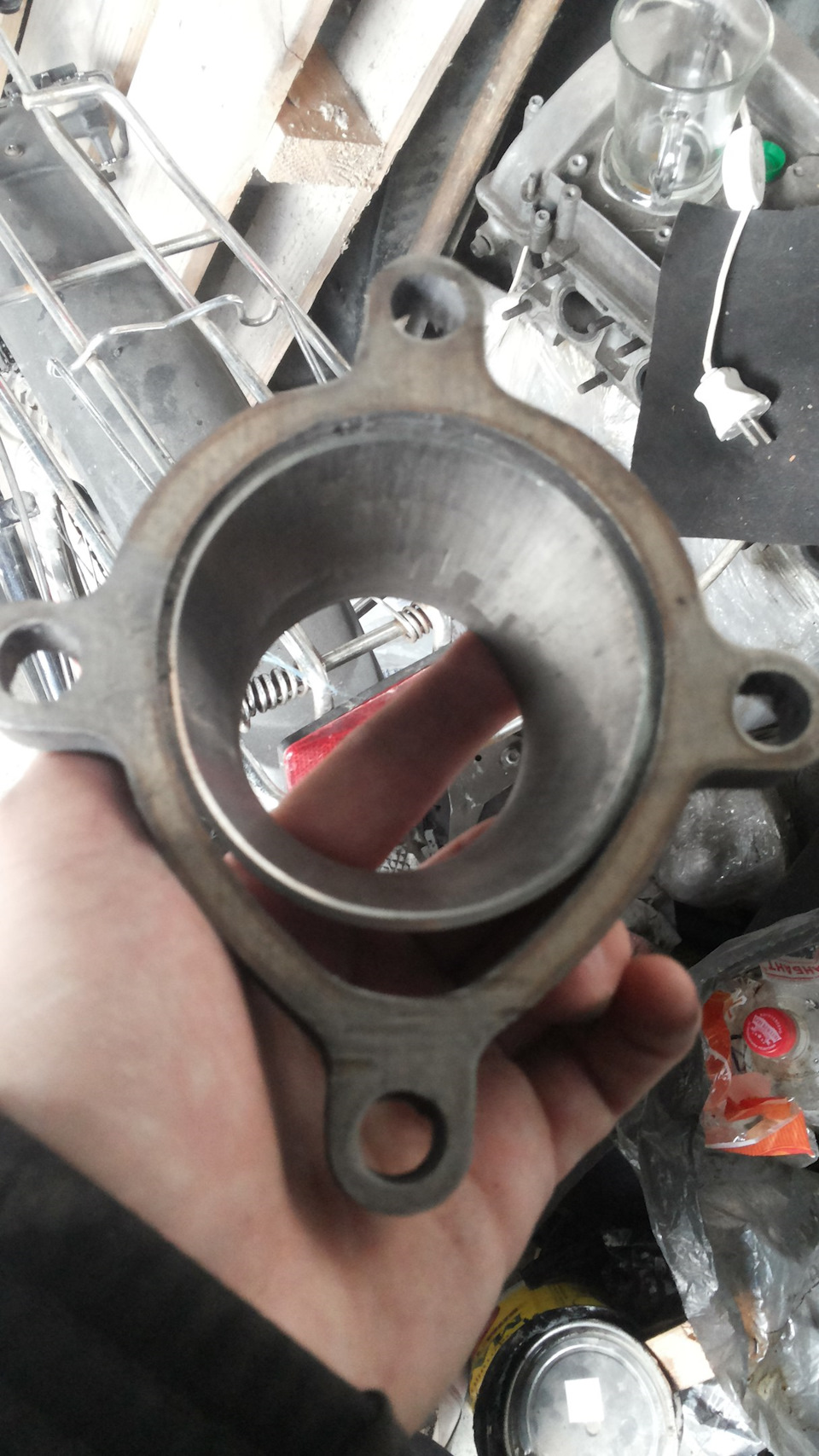

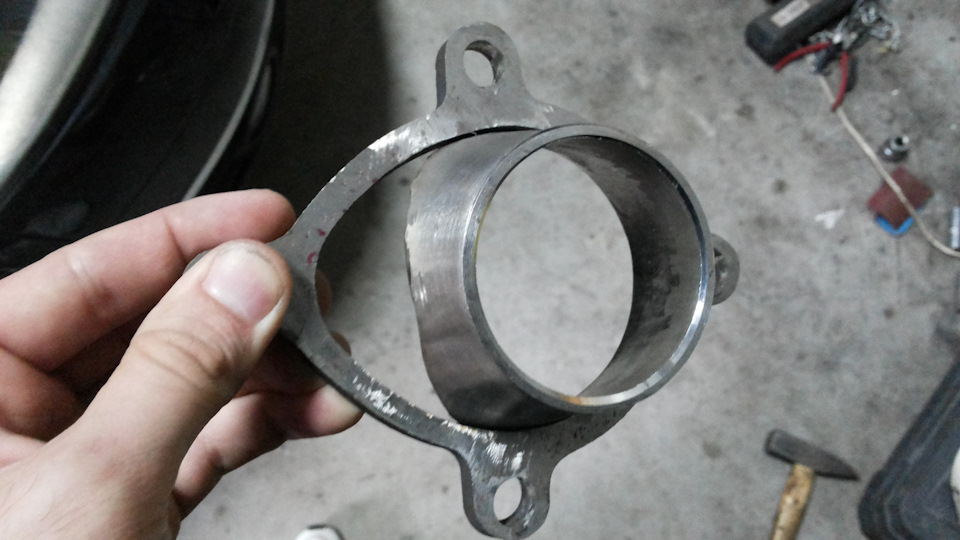

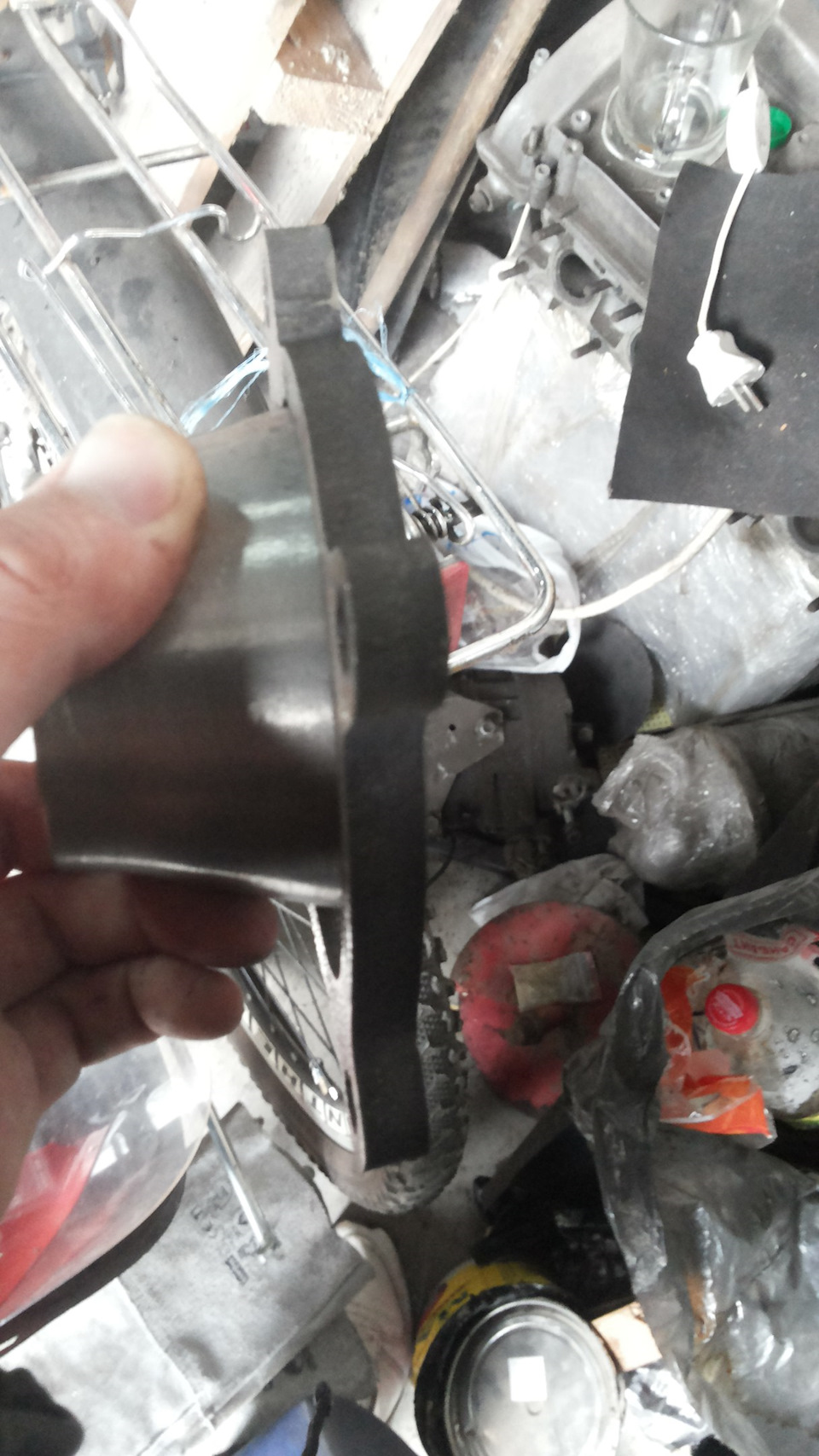

Запресував перехід у фланець (був варіант просто прикласти, то тодібільше довелося б доварювати, запресований став більш овальний іщільніше сидить у фланці, повторюючи його форму)

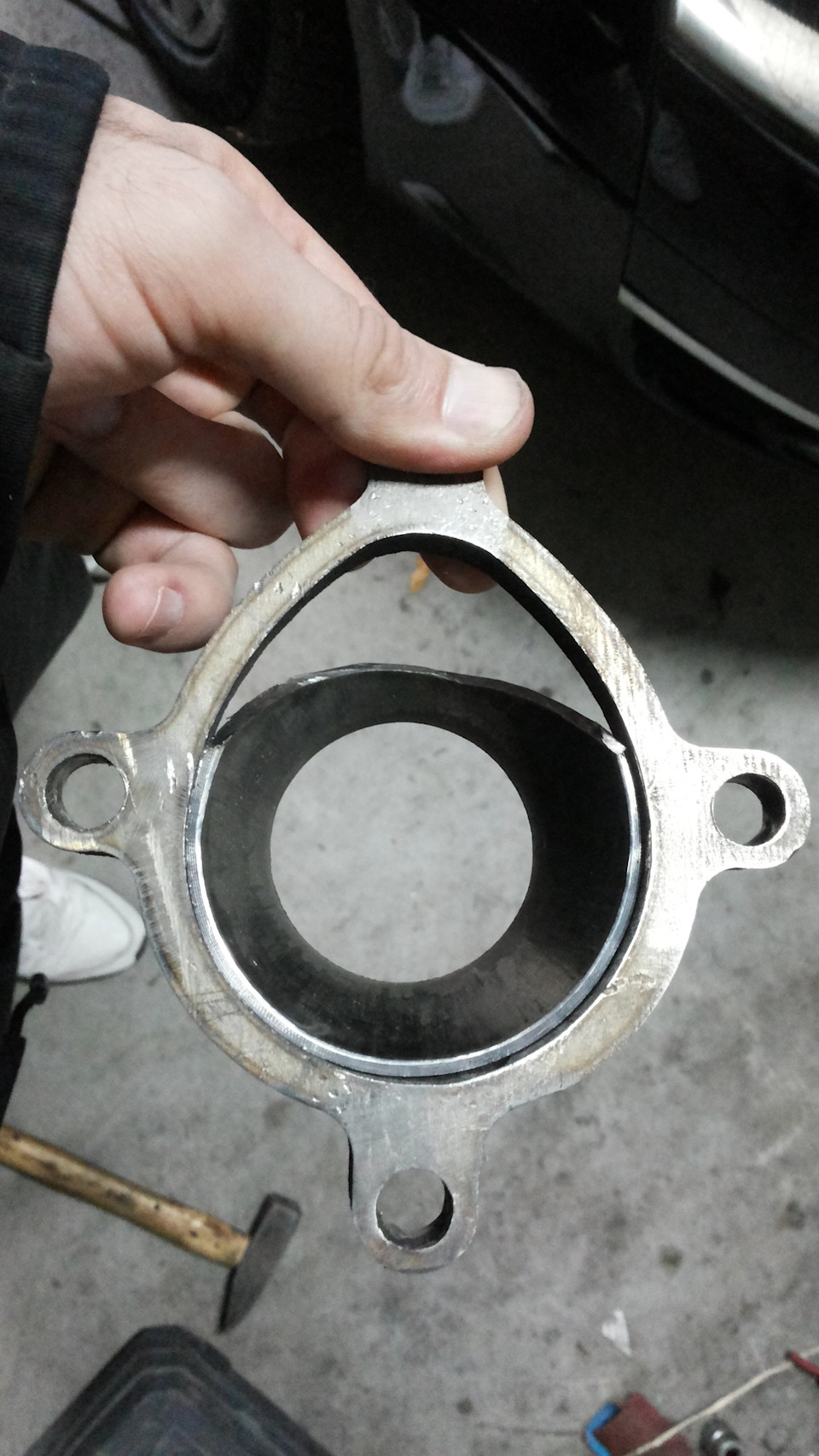

Потім був вирізаний "куточок", щоб подовжити перехід, щоб він ставформою яйця))))

> Потім я взяв шматочок картонки і вирізав з нього форму "куточка", потім приклав до труби 60mm AISI 304, обвів маркером івирізав болгаркою листок металу у формі цього "куточка"
Забув я сфоткати кінцевий результат, але коли робитиму другийфланець, то обов'язково зроблю…
Знали б Ви як я наї**вся з цим куточком, у мене пішов один день нацей куточок, щоб вигнути його ідеальну форму, щоб він став єдинимцілим з переходом… І приварив його до переходу, варив йогоелектродами ESAB OK 61.30 товщиною 1.6мм т.К. При охолодженні шлаксам відстрілює), зварювальним інверторним напівавтоматом KaiserMIG-295
зварний струм:1; напруга:1; індукція:10
так як AISI 304 і AISI 321 відносяться до аустенітноїнизьковуглецевої сталі, то гартувати її потрібно різко охолодившихолодною водою, це додасть шву міцності, і антикорозійної стійкості (стійкість до міжкристалітної корозії)
