Викладаю креслення фланців та валів.
Креслення повністю виправлені та перевірені в установці.
За останніми виправленнями:

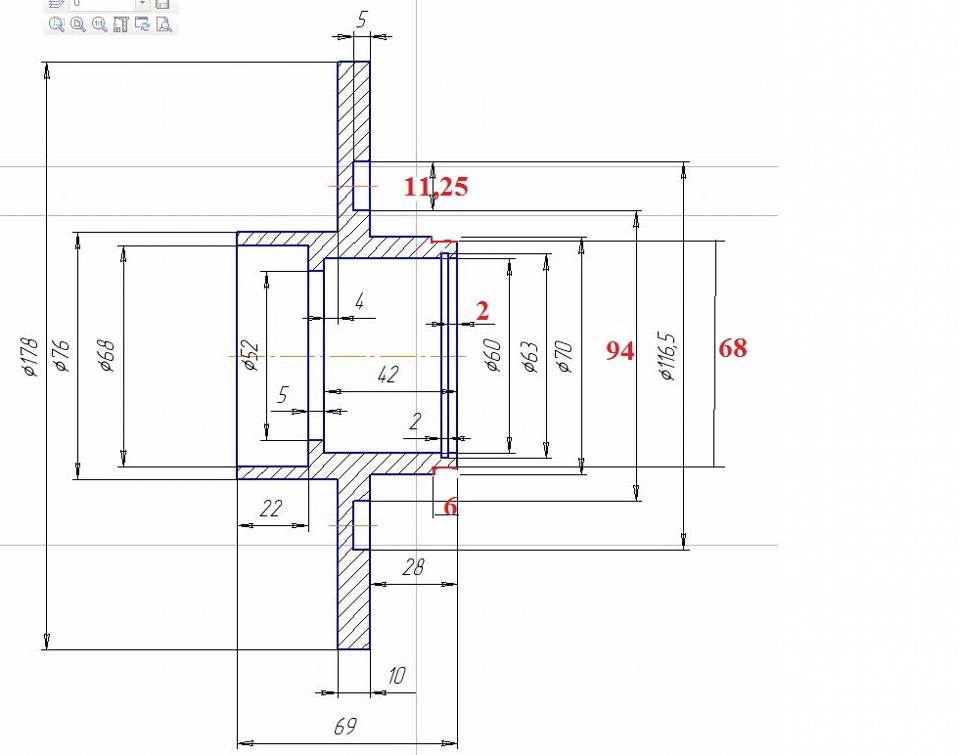

Проточка під фіксатор регулювання підшипника — внутрішній 94ммдостатньо, хоча ширша канавка ні на що не впливає. Після стопорногокільця тіло робимо 2мм замість 3мм + можна ще зробити скіс 45градна 2мм Це актуально для фланців, які стають з боку блокування.
У районі стопорного кільця, зовнішня частина - робимо на 5-6мм не70, а 68, інакше не влізе Це актуально для фланців зі сторін безблокування.
Але, щоб не плутатися, робимо таке на всіх фланцях. - упорне кільцепід внутрішню обойму підшипника - висота 2мм, можна накинути щедесяточку, інакше вал чіплятиме за стопорне кільце.Діаметр цьогокільця можна зробити 42мм, по діаметру внутрішньої обойми.
<
Це вже вивірено установкою, інших доповнень не буде
Фланці цілісні, не зварені

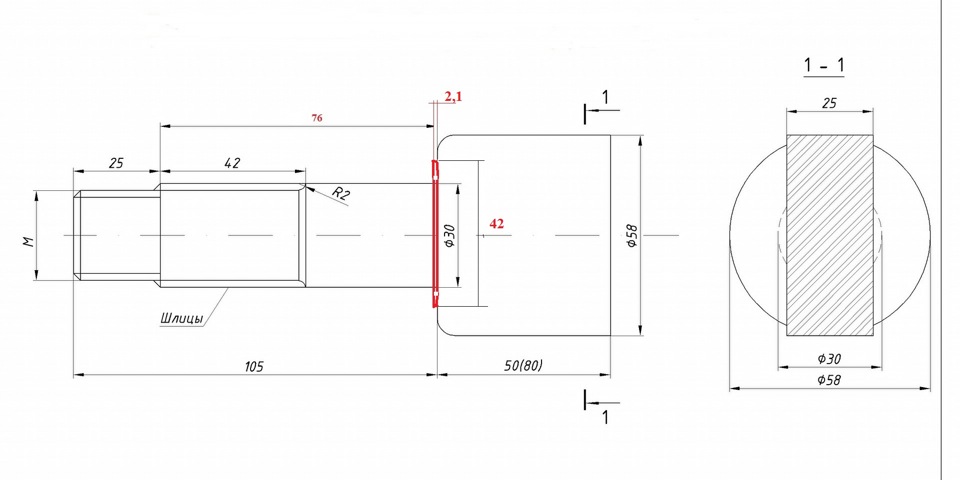

Вали — СТ45
Для довідки — вага заготовок — 74 кг
