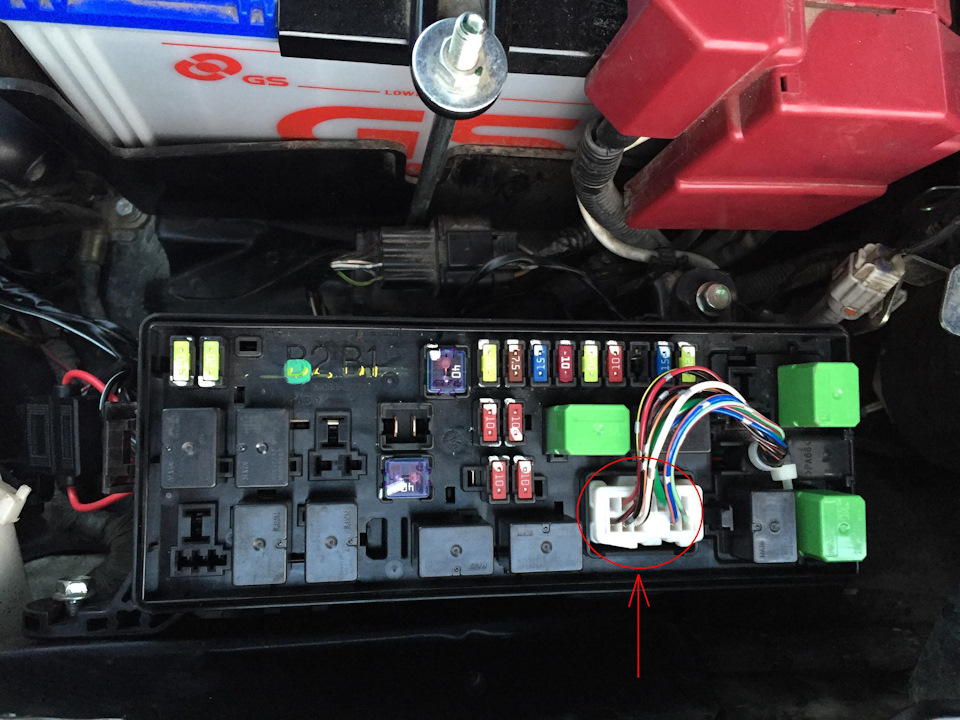

Необхідне розпинування роз'єму в блоці запобіжників НМПС

Коментарі11

• GL

  Glavholod22 трав. 2018 р.

  Скажіть будь ласка, а провід від гур 5 куди далі йде?

  Відповісти

  IV

  IvanB7422 трав. 2018 р.

  За схемою роз'єм А115, на якому провід(контакт) номер 5, розташований між ЕБУ двигуна і датчиком тиску рідини ГУР. На ЕБУ це контакт 96.

  NE

  NETYSON22 трав. 2018 р.

  А далі куди він йде цей провід 96, скажіть будь ласка!

  IV

  IvanB7422 трав. 2018 р.

  Провід 96 приходить в ЕБУ, а це «мозки». З цього приводу ЕБУ дає команду на включення або вимкнення датчика тиску ГУР. Інших ланцюгів я не бачу. Швидше за все ЕБУ відслідковує швидкість руху автомобіля і відповідно через 96 дає керуючий сигнал на ГУР...

  IV

  IvanB7422 трав. 2018 р.

  А в чому власне проблема?

  NE

  NETYSON22 трав. 2018 р.

  Не йде харчування на гур, точніше коли стоїш і крутиш кермом, то від гуру з цього приводу не йде сигнал на ебу, щоб оберти двигуна піднімалися

  IV

  IvanB7422 трав. 2018 р.

  Тоді треба перевіряти датчик гідропідсилювача. Можливо методом заміни.

  NE

  NETYSON22 трав. 2018 р.

  Пробував, це не датчик

• IV

  IvanB7425 вер. 2016 р.

  Вирішив додати інфо по роз'єму В електросхемах цей роз'єм під номером А115. Відповідно на схемах можна бачити які ланцюги до нього підходять. Нумерація роз'єму (якщо дивитися на нього так як на фото) 7-65-4-32-11-з'єднує блок запобіжників з блоком уп...

  Відповісти
• IV

  IvanB7424 вер. 2016 р.

  Спасибі Sem Tom. Дав мені не рибу, а вудку, як кажуть. Відмінна стаття на pajero4x4 .схем, тепер я в курсі -). Повозитися, але розібрався. На жаль ні один з контактів на мені не підійшов. Власне шукав +12В від замку запалювання - не знайшов у ньому. ...

  Відповісти
• SE

  SeMueLUA23 вер. 2016 р.

  Зайди на pajero4x4 там є розділ за мануалами начебто були електросхеми.
