Всіх вітаю!
Після установки Мультитронікса та моніторингу температури АКППстало зрозуміло, що потрібно встановлювати радіатор АКПП, тому щокілька разів на відносно важких ділянках температура досягала 115 оС. У міському режимі при рваній їзді зазвичай температура 90...100о С.
Отже, минулого року був придбаний радіатор HAYDEN 1679 і термостат, і додаткові шланги, пластиковий захист і нержавіючі хомути. Місяцьтому у хлопців із Запоріжжя, які займаються ремонтом АКПП.
Місце установки радіатора вибрав штатне, але габарити 1679 рокувиявилися завеликими і довелося помудрити з кронштейном кріплення (видимо по фото, дякую зварювальнику "ювеліру"). У вигляді рамки зкоробочки 20х10 мм і з неї фігурні стійки.Радіатор жорсткокріпиться до рамки і на трьох стійках до штатних гайок.Заважавінтеркулер і його гумовий шланг, тому радіатор встановлений знахилом від вертикалі.Термостат і шланги вже кріпили за місцем.Радіатор АКПП встановлювали після штатного теплообмінника.
Підсумком установки задоволений. Їздив на море 900 км в обидвакінці — проблем із температурою не було. На поганій розбитійділянці Берислав-Нововоронцовка (хто їздив той в курсі) зпостійними підйомами, гальмуванням та розгоном температура АКПП непіднімалася вище 89 оС (до встановлення радіатора — 115 оС) зазовнішньої температури повітря 35…37 оС. На трасі при швидкості110...120 км/год температура АКПП 70...75 оС. У місті 80...85 оС.Температура двигуна 88…91 оС.
Ну і фотозвіт:

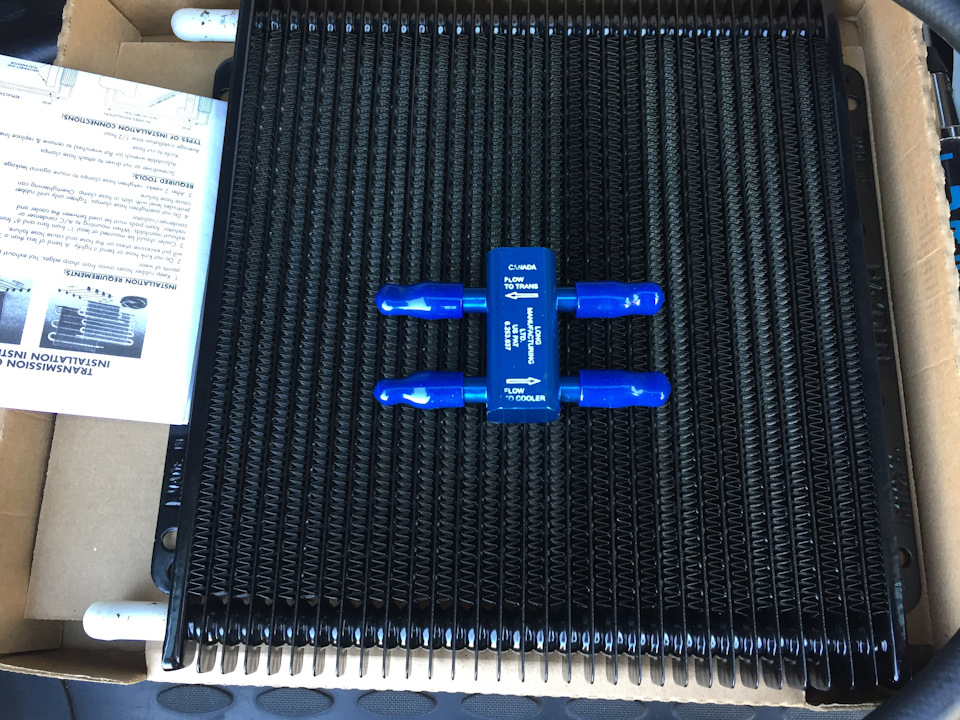

Радіатор HAYDEN 1679 та термостат

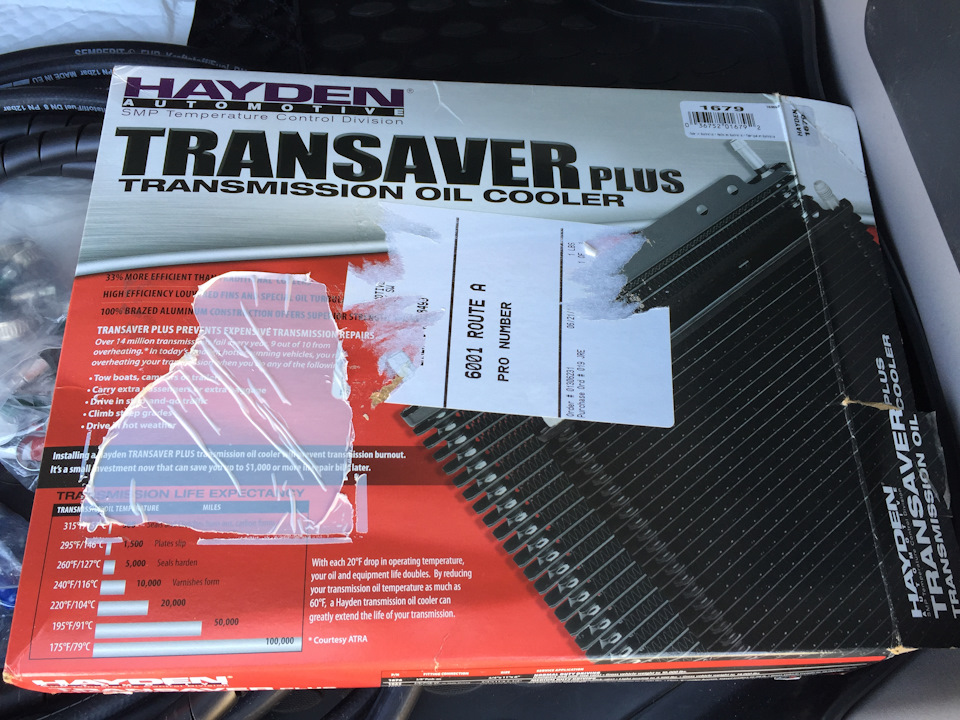

Упаковка від радіатора :-)

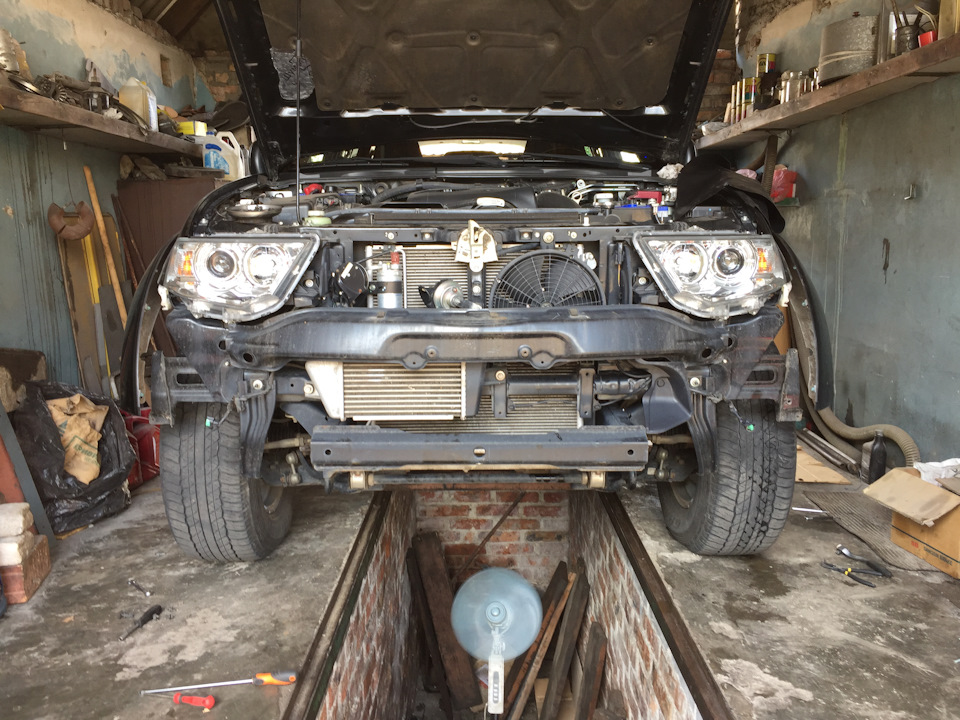

Зняли бампер, починаємо працювати . ps антураж у гаражі не дуже, ...Типу ремонт з переїздом :-))

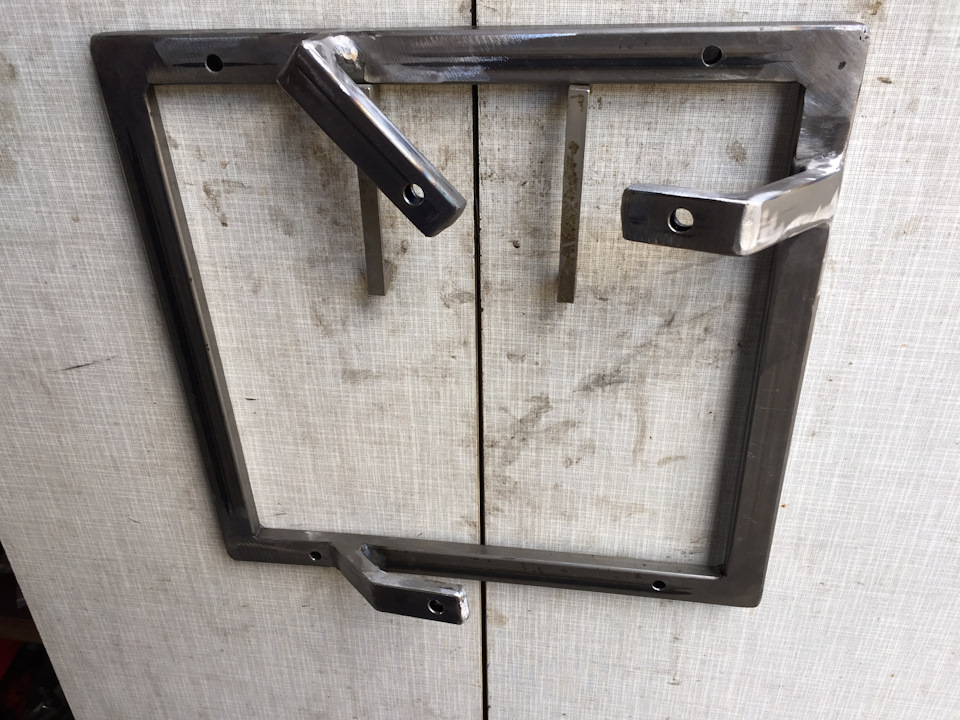

Ось таку рамку-кронштейн довелося змайструвати. Після всіх підгонокпрогрунтовано і пофарбовано.

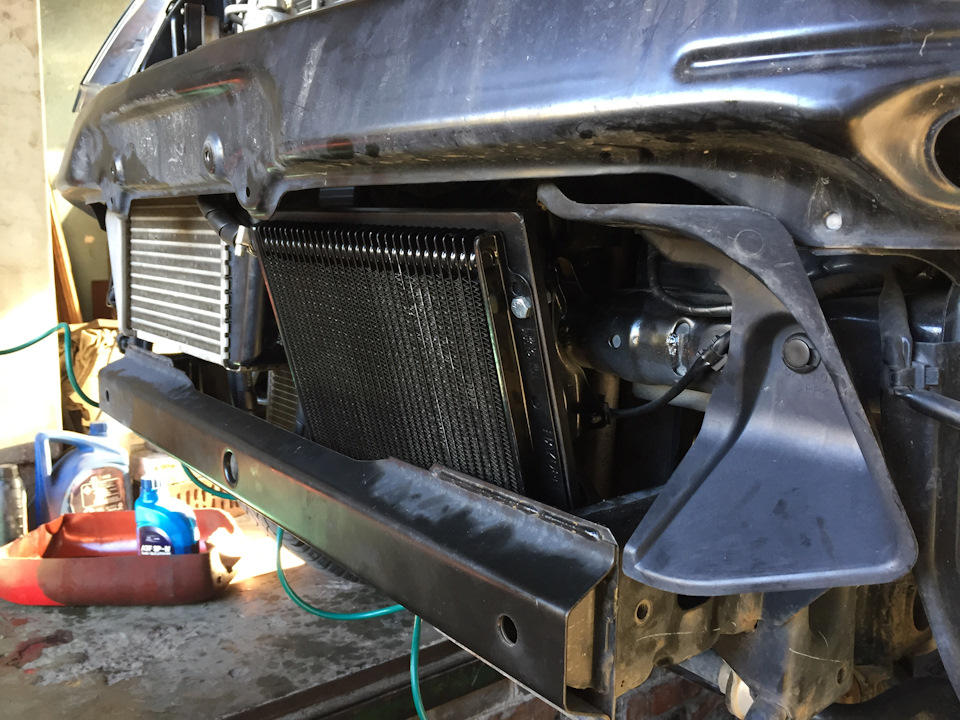

Ось так з невеликим нахилом помістився такий великий радіатор.
Вигляд спереду.
Вигляд з низу.
Термостат за інтеркулером.
Термостат вид знизу. Отак пішли шланги до коробки. …так, пластикового фартуха під радіаторами у мене немає, зняв його, коливстановлював захист двигуна.
Все в зборі.
Ця схема використана як керівництво до дії (стирена з Драйву).
< Всім дякую! Успіхів!
Коментарі20
Я за схемою з останньою фото свій трактор модифікував 🙂👍🏽
А випадково посилання на термостат не залишилося?
Вітаю,Спасибі за коментар. Посилання може десь і є, але замовлялося все через Мегазамовлення.ком.юа (Україна. А там вже через E-bay), так що не можу допомогти актуальними посиланнями, на жаль! …але хотілося б -)
Та навіть не актуальна б допомогла - модель дізнатися)
Вибач друг, намагався, але так і не знайшов посилання. Начебто і не так давно все було, але в особистому кабінеті магазину чомусь немає жодних даних за той період. Так власне, подивися на Драйві по установці радіаторів АКПП обов'язково назву знайдеш....
Спасибі!
Оце супер консультація. Оболдел…
Класно вийшло!
Рамка під радіатор шикарна!
Так, хлопчина-установник-зварювальник попався рукастий. Звичайно пішло пів дня щоб все підігнати, але він намагався до останнього. У коробочці 20х10 мм навіть заварював торці, щоб волога не потрапляла. Так, а рамку звичайно для жорсткості застосовуют...
Молодець! Вітаю! Скажи будь ласка як думаєш, радіатор поменше 1678 року встане на штатне місце, він на 5 см уже, щоб рівно було? І де їх усі купують, знайшов тільки на ebay, правда там доставка 50 доларів майже+ за термостат теж
Встане чи ні без доопрацювань 1678 р. стверджувати не можу, тому що там все дуже обмежено. Залізно увійде радіатор вдвічі менше, ніж у 1679 р. - це треба за кількістю секцій прикидати. Купував через інет магазин Мегазамовлення а вони через Ebay працю...
78 ширше 79 на 5 см! 77 точно встає
Так, на цей звіт я і орієнтувався спочатку, а коли прийшов радіатор 1679 р. зрозумів, що трохи широкуватий -(Тому довелося шукати ювелірного зварювальника. Відразу була пропозиція встановити його вертикально, але штуцерами вхід-вихід вниз. Мені не сп...
Тобто у них дешевше ніж з ebay на пряму замовити? Дай посилання будь ласка
megazakaz.com/Брав через цей магазин (не реклама! Просто ніде більше не знайшов), а через Ebay сам не працюю. Ціну на радіатор і термос вказав вище, але ще природно доставка та послуги магазину були. Загалом десь близько 100 ... 120 у.о. вийшло (точн...
Спасибі! Зрозумів. Магазин цей мабуть в МСК не привіз). Скажи зможеш поміряти встане oc 1678, він на 5 см ширший за твій. І розкажи потрібно міняти шланг той що від термостата до акпп піде, або рідний дотягується?
Дружище, зрозумій, відповісти встане радіатор 1678 чи ні без складних доробок можна сказати тільки знявши бампер і примірявши його за місцем. відповім мій 1679 має 31 секцію, твій 1678 має 24 секції, а вказаний тобою ж вище має 18 секцій і встає без ...
Спробуй будь ласка через радіаторні грати, там же видно. Рулетку приклади хоч приблизно. І про шланг від термостата розкажи
Завтра схожу в гараж спробую поміряти (тільки що? повідоми габарити радіатора без штуцерів і зі штуцерами). По шлангу див. фото, в інеті характеристики знайдуться. Шукав з робочою температурою не менше 135 оС, але такі йдуть тільки зі сталевою сорочк...
