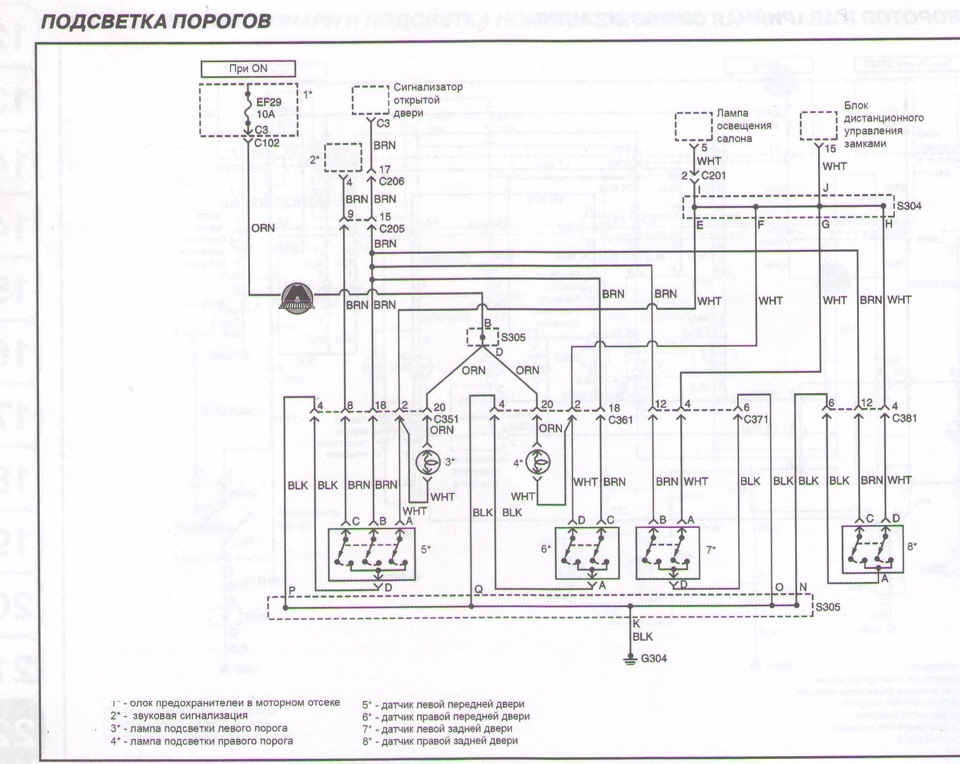

Не зміг додати схему у відповідь до твоєї гілкиPt0lemei Про підсвічування салонуhttps://megadriver.org підсвічування салону, так що створив запис, може кому ще схема стане в нагоді.

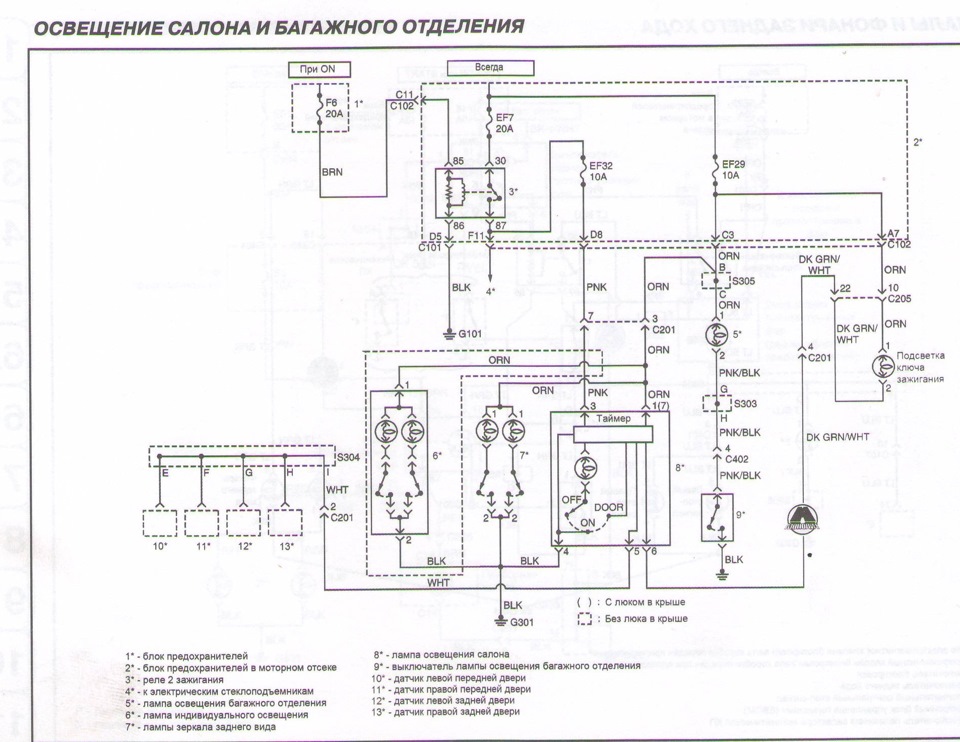

Таймер підсвічування в плафоні за схемою.
На схемі в ланцюзі аж 4 запобіжники,
Дві релюхи і таймер, переглянь, продзвоню, може під навантаженнямконтакт губитися.
Перезалив схеми, а то не читано було взагалі.
Коментарі6
Дякую величезне за схему!
Крім принципових схем книга повне фуфло ))
Говорив же, що блок ввічливого підсвічування знаходиться в салонному плафоні - на схемі таймер
ага, згадую, що ніби релюшка під стелею клацає при зачиненні дверей.
Плафон знімав нічого схожого на релюшку не виявив. Сьогодні зніму ще раз, мож під обшивкою стелі вона сховалася ...
Там не реле, а плата з деталями.
