Отримав сьогодні посилку від наших китайських друзів. Чи не знаю чизнадобиться мені цей перехідник, але в майбутньому є бажанняспробувати моніторити стан роботи двигуна за допомогою сканера.
<За допомогою діагностичного роз'єму Toyota можна обробляти тааналізувати важливу інформацію про роботу систем двигуна, а самепри замиканні контактів E1 та TE2 комп'ютер починає "гнати" наконтакт Vf1 потік даних про значення різних параметрів роботидвигуна.
>
Дуже корисним виявився знайдений сайт якогось Лещенка В.П. —alflash.com.ua/vf1new.htm
Настійно рекомендую почитати!

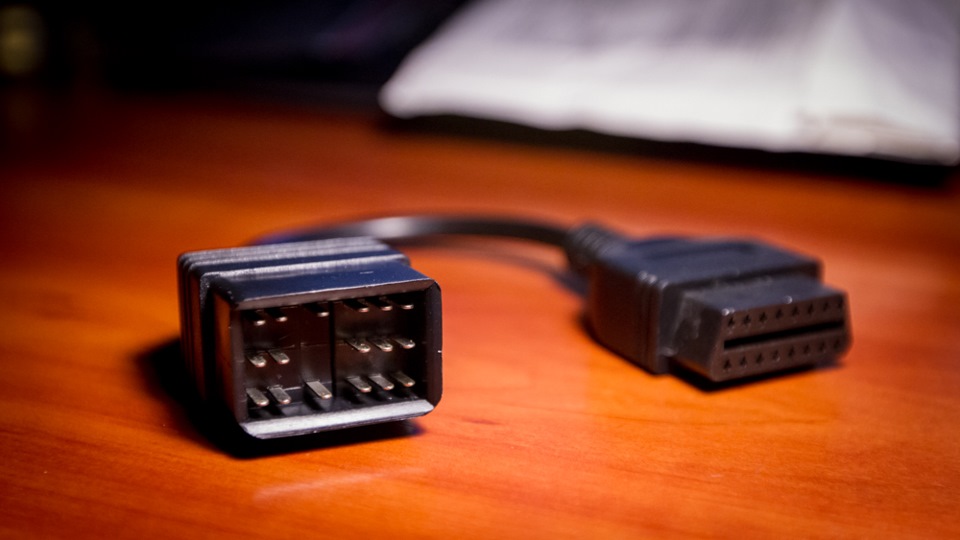

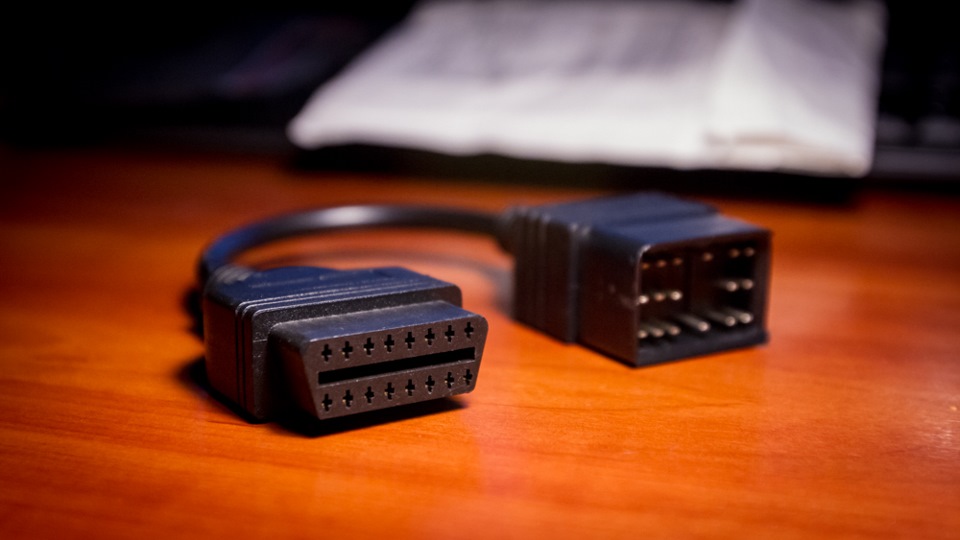

роз'єму OBD-II — вирішив вдатися до такого роду перехіднику. 17pinToyota diagnostic/service terminal

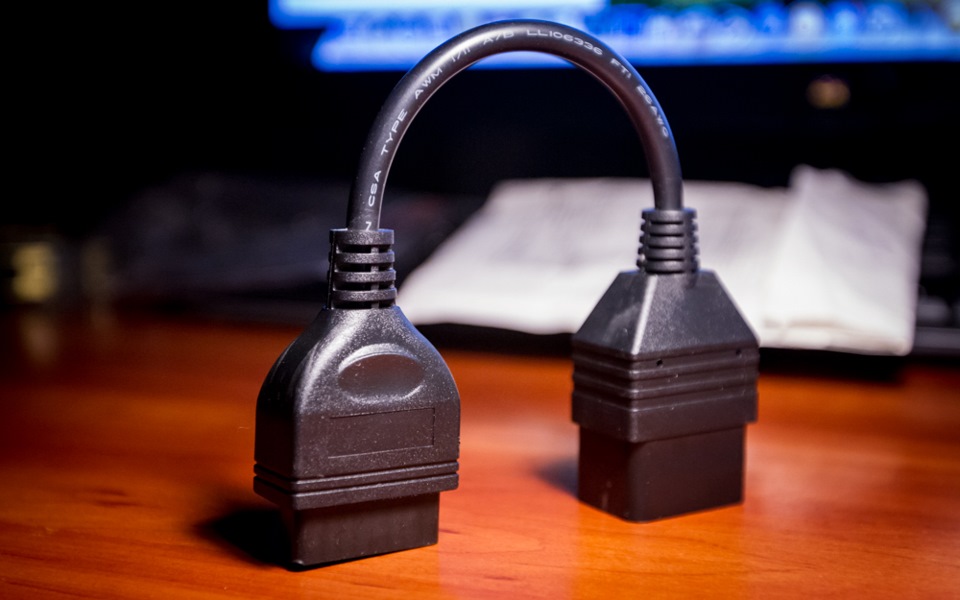

Короткий, м'який, товстий кабелек. Дуже гарної якості.
Запис про купівлю другої частини кабелю можна почитатитут!
Коментарі20
Подивився букварик по 1S-i, всі висновки знайшлися на мізках)) - ну тепер руки сверблять перевірити працездатність шнурка і проги) Залишилося COM-проводок нарити.
А дай ка посилання на версію, яка старі роки читає.
Ем. Паш, не впевнений, що вона читає старі роки. Але ось - www.dropbox.com/sh/1pxv7w ... AAAmATFpuchiM5N7IPWZE0hya (папка - chem407) Тут три різні версії однієї і тієї ж програми. У чому їх відмінності я поки не розбирався. (підозрюю, що розробник по...
Спасибі! Я просто ось з чого взяв про року - На Хресточку штат мозок читається картестером 8000 на ура. Машина 90г. Знайшов і купив у володіння ЕБУ від соарера з таким же двиглом, але у соарера прошивка більш динамічна, воно і зрозуміло, спортивне ку...
Млинець, ось це не приємне спостереження. Корисне, але позбавляє надії отримати корисний девайс. Коротше, видно буде. Якщо є у тебе під рукою щось до 90х - був би вдячний, якщо ти перевіриш у роботі ту прогу. Може і запрацює.
Ти сам можеш причепити мозок від корони до компа. Треба всього харчування подати. 12в з комп'ютера візьми та й все. Піни на платі підписані
Ну сикотно якось) Та й машина-то не працює, що ж мені мозок покаже? Цікаво ж подивитися на стан (роботу) датчиків та іншого добра. Або ти маєш на увазі просто зрозуміти чи бачить такий комп програма та кабель?
Так, просто зрозуміти знюхалися вони чи ні. Вона тобі покаже темпер ОЖ 80 град, темпер повітря 20. натиснутий газ 10-12 проц ... нейтраль відключено ... ну як то так.) Якщо чисто комп подцепить.
Тобто подивитися по книзі розпинування мізків, підчепити 12в (запитати мозок) і пробувати підключити сканер? Так а на мізках висновки з діагностичного центр теж є я так розумію, просто не полювання косу знімати - геморно
Все росте з мозку! Харчування подавай на ВАТ і + В разом. Вони на салонній фішці, земля Е1 на моторній повинна бути. Корпус не земля.
І тут Женя завис ...) Що є салонна фішка? Я думав просто зняти мозок і вдома за компом його помучати. Враховуючи, що там скрізь постоянка. до Е1 - вірно?
салонна фішка так називаю фішку на якій ват і +про підключення - правильно
А корпус не земля тому що акум машини не бере участі в операції?
Так япи зробили, ХЗ, чому ж мінус плати корпусу не стосується. Якщо мозок прикрутити до кузова то буде там земля, але з кузова, а не з плати.
Тобто вони розділили грубо кажучи дві зони землі 1 - це на платі мозку, 2 - це корпус авто від АКБ?
там навіть є окрема земля для датчиків - Е01 на кшталт. ПО суть в тойоті 3 землі. Силова-кузовна, маса на мізки основна, і маса з мізків на датчики. Зрештою вони всі об'єднуються, але в різних точках заземлення.
Що й слід було довести - Для збору та аналізу даних (графіки, ведення логів, покадрова прокрутка) існує програма, розроблена chem407 з доробками від Fuse - CarTester 8000. Джерело - primavistalab.com/myengine/
Хм, дивно. Загуглил CarTester8000 - а там інтерфейс такий самий (точно в точку) як у прозі chem407- мабуть розробник він же. Тільки протокол інший, під інші р.в. машин.
У мене є зібраний сканер на OBD1. Прога називається CarTester8000, гуглиться на раз. Працює з машинами 90-97 років.
Паш, так я ж не сканер купувати зібрався. Я спробую використовувати три висновки і прогу дивака на chem407 (версія - CT774). Там по суті просто інтерпретатор. Сподіваюся запрацює. Принаймні такими ж засобами 1S читався. І 3S-FE до речі теж) А перехід...
