Розпинування лівого підрульового перемикача Geely CK (Otaka)

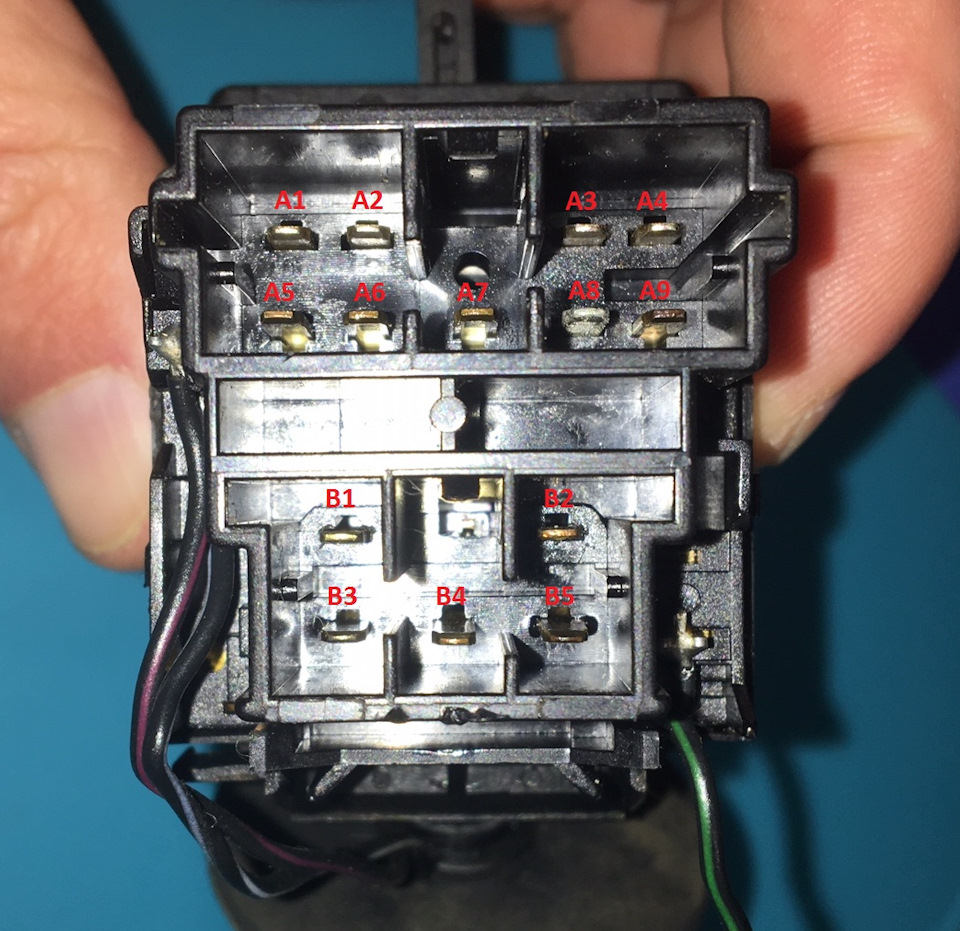

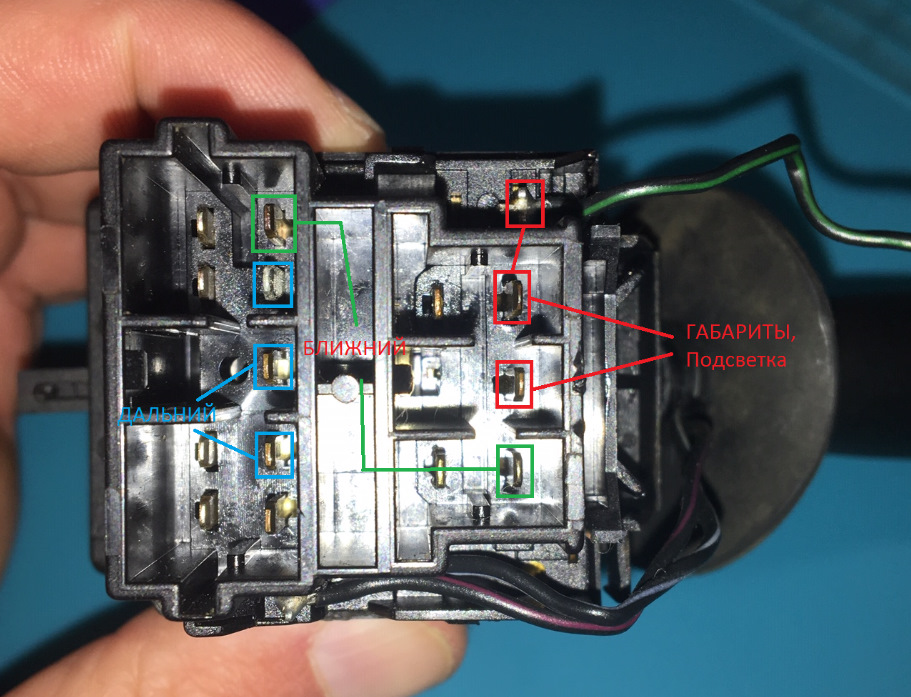

Запис інформаційного характеру. Видзвонив контакти, що замикаються, лівого підрульового перемикача при перемиканні режимівгабарити/ближній/далекий. Також наводжу відповідність позначенняконтактів згідно електричної схеми. Може комусь знадобиться. Та йдля себе теж, тому що незабаром плануються деякі кориснідоопрацювання.
Коментарі17
Раптом кому буде цікаво, все ж таки відкритий чат. На МК ближній і габарити після запуску можна реалізувати за цією схемою. Єдине не вийшло при піднятому ручнику відключати ближній, але можливо мій швидкозатискач без зняття ізоляції бракований. ДДМ -...
Блиииин у СК і МК різні ліві підрульові перемикачі ... Олександр, допоможіть розібратися. Мені потрібно 2 контакти ближнього світла в підрульовому перемикачі МК.17 і 16 контакти підписано як ближній, але поруч праворуч (на схемі) 13 14 15 Головний…Ме...
Головний - це подача через реле основного плюсу на ближній і далекий до кожної блок-фари. Ну а далі шляхом замикання 14к на масу - включаються габарити, а 17к на масу - ближній. За аналогією та ін. мультиметром))
Обов'язково подзвоню Попередньо 17, 14 підключаю паралельно до 30 конт реле, а 16 паралельно до 87а конт реле(Паралельно маю на увазі не відключаю контакти 17,16,14 від перемикача і не розрізаючи дроти цих контактівПравильно я 13 контакт забув ... ко...
Ось накидав схему, яку планую використовувати Upd тільки що зрозумів, що за моєю схемою світло горітиме завжди ... млинець, значить треба на управління реле повісити + який з'являється після запуску двигуна ... шукатиму
Так воно і є, контакти відповідають схемі з інтернету. 17-16 ближній маса 13-14-15 сигнал подачі живлення через реле на габарити та передні фари
Загалом щось у мене не вийшло. Зібрав схему, що на фото нижче. І навіть не дійшов до спроби запустити ДВС, бо світло горіло на постійку. Поки з'ясовував чому, досвідченим шляхом відключаючи 13 і 14 контакт, а потім 15 і 16, ну може раз 5-6 підключав,...
До речі в стані спокою на контактах підрульового 13 і 14 плюс ... як так? Адже цей контакт йде до обмотки керуючих реле габаритами і подачі основного живлення на передні фари, і за схемою плюс подається на обмотку від дроту main ... невже він проходи...
Так, так і є, плюс приходить на 13 та 14 контакт через обмотки відповідних реле.
дякую тобі добрий Людина!))))
Не пам'ятаю, якщо чесно. Якщо сильно треба - можу глянути, але не раніше, ніж через 2 дні ((
У мене слід захід до машинки, у четвер, коли вихідний буду.Якщо можеш подивися плз цю схему. Я начебто знайшов свою помилку.Кидаю схему за якою буду збирати в чт(Схема справа)
Загалом на практиці сигнал з генератора L не здатний подати плюс при підключенні до нього паралельно обмотки реле (86/85 контакт). Тупо пропадає заряд генератора. Довелося взяти надійний сигнал з паливного насоса. Але при цьому фари і світло ззаду за...
А кнопка бібікалки на яких контактах йде, не підкажіть?
Ось це потрібна інформація!
на важелі омивалок не вивчали контакти? Кнопка посередині не задіяна яка реально її під кнопку ДЯКУЄ задіяти?
Ні, правий поки не вивчав. Якщо на неї передбачена контактна група - тоді так, можна.
