Підключення кнопок керма

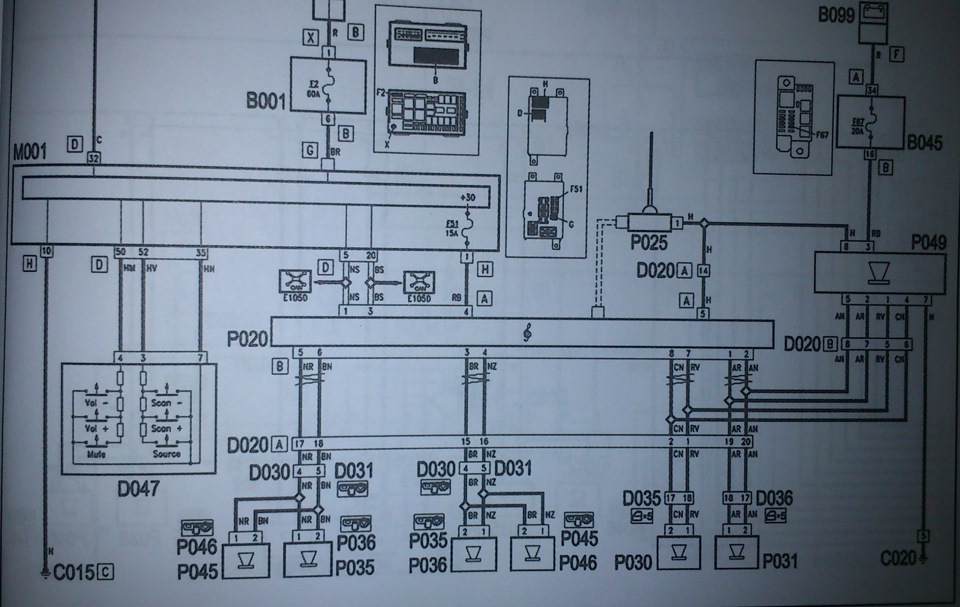

Викладаю фото схеми, яке потрібно для підключення кнопок кермаcorbandalas.Проводи йдуть через равлик керма в бодікомп'ютер, а з нього в магнітолу сигнал надходить по can-шині.Заідеєю якщо все підключити, повинно працювати. Проводи черезрульовий равлик йдуть до заднього нижнього (ззаду їх два) роз'ємуD, бортового комп'ютера 35пін (сіро-чорний) це маса, яка йде збортовика до кнопок. -).52пін (сіро-зелений) це вихід кнопокправоруч на кермі.У тому ж роз'ємі каншина 5 і 20 пін, а вмагнітолі 1і3 відповідно.
Якщо раптом не запрацюють, то потрібно буде їх погодити, нафіатівському Екзаменері (діагностичний сканер) цей пункт називавсяконфігурація PROXI і знаходилася ця утиліта в розділі Bodyкомп'ютера. Ось фото схеми.
Коментарі19
Хлопці, а які у Grande Punto кнопки на кермі? резистивні чи по шині?
Резистивні - до body комп'ютера, а після від боді до магнітола по can-шині
привіт! не підкажеш? у мене перестали працювати кнопки на кермі з права, підсвічування горить а на натискання нуль реакції куди дивитися?
Женя, привіт ще раз. Є пароль до рідної магнітолі втрачено чи є можливість його обійти?
Якщо кому треба - є кнопки на кермо окремо
Зніми магнітолу і перевір. чи є дроти в 1 і 3 піні.
А щодо перехідника, так це дуже просто, роз'єм у роз'єм, але це за умови що до магнітофона підходить кан лінія від боді.
Це не це провід(fiatonline.com.ua/home.ht…browse&category_id=522373) Цього дроту немає у продажу окремо, тому що він йде в загальному джгуті з усією проводкою. І можливо ці дроти у тебе прокладені( як із випадком підігріву дзеркал).
Ок, коли куплю магнітолу, то дивитимуся. Тоді і звякну тобі, якщо будуть питання. А підкажи, той кабель, що на картинці - він для чого? Не для круїзу?
Думаю ні, він просто йде тільки до кермових перемикачів з круїзом. Хоча може бути всяке, малюнки для підбору ЗПЧ не далеко не завжди коректні ...
не зовсім зрозумів. Якщо я куплю перемикачі з круїзом мені той кабель потрібен буде чи ні? І ще - ось тут на фото є чорний кабель, що це за кабель. Коли я знімав кермо, у мене були тільки жовті проводки.
Жовті проводочки на цьому фото(і не тільки на цьому фото, всі жовті роз'єми, проводи - це проведення подушок безпеки). А два їх, тому що у нас стоїть двох рівнева подушка безпеки. На ево вже чомусь однорівнева ... PS я думаю що той проводок не потріб...
ну а чорний навіщо? куди він іде?
Це і є роз'єм кнопок управління магнітоли, клаксон. А у тебе на кнопках керма - частина у відповідь
От, до речі, інтсрукція до цього дроту www.dynamicsounds.co.uk/f…p-38020.html#.Un1BnpE1qhg
Ще до кнопок підходять дроти, повз ті які я вказав, це підсвічування при вкл. запаленні на них з'являється потенціал.
Дружище, привіт) Розумію, минуло вже купа часу) Але може ти все ж таки відповіси) може ти знаєш, який саме пін у колодці відповідає за + на підсвічування кнопок? На схемах не можу знайти ніяк
Звичайно не згадаю вже 😉
Я простяг на 50,52 (35 вже був) дроти, прописав їх через проксі. Але вони не працюють. А теоретично, вони без 12в повинні ж працювати?
