Тож друзі мої, сьогодні було зроблено підсвічування, скажу Вамвідверто, я дуже з нею намучився. Почав робити о 19 годиніприблизно, а закінчив 4:30 ранку… е можу зупинитися, вже хотілосядоробити до кінця.
По-перше, що було куплено для цього:

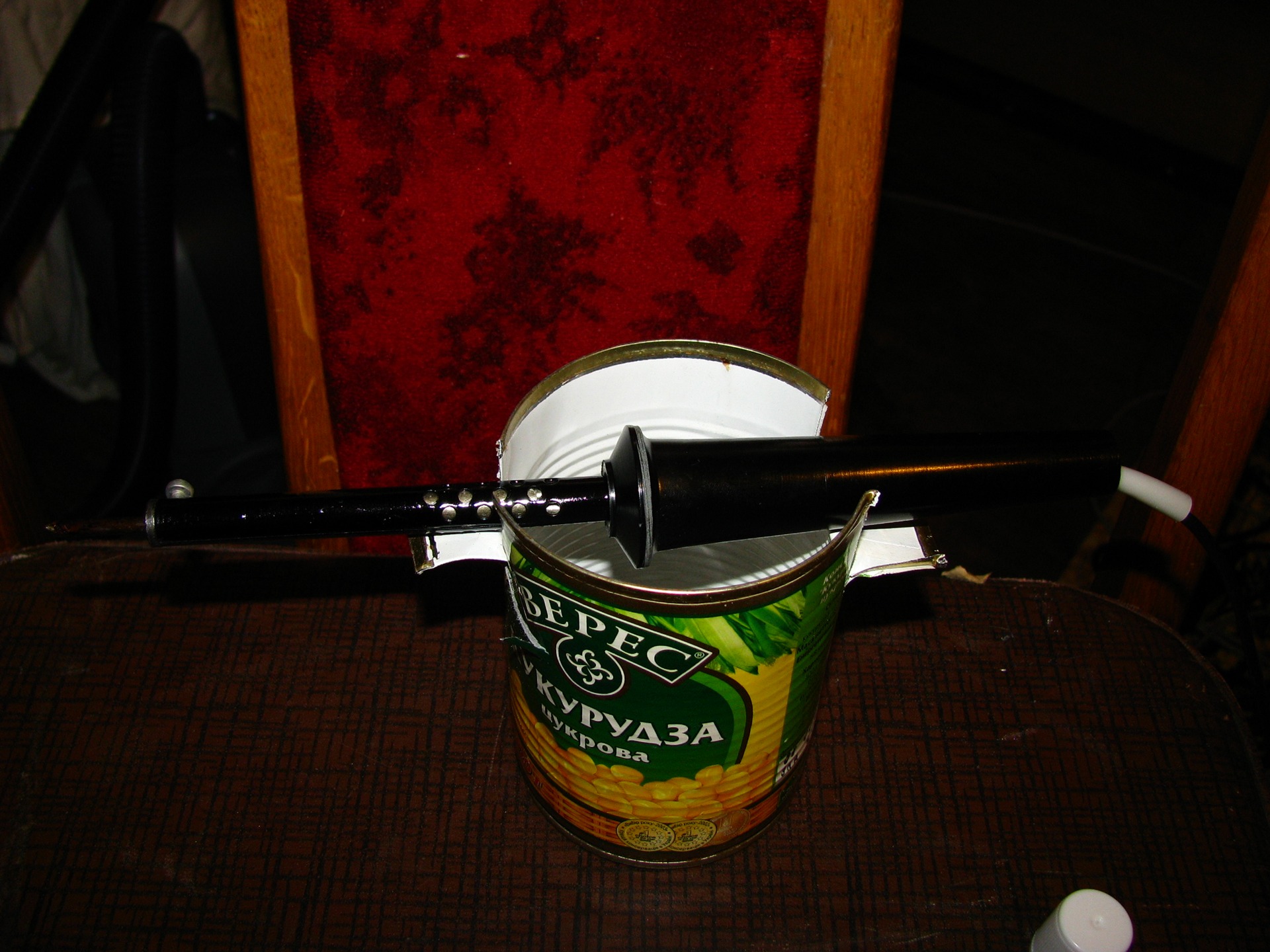

Пайальнег — у кількості 1 шт. = 20 грн .

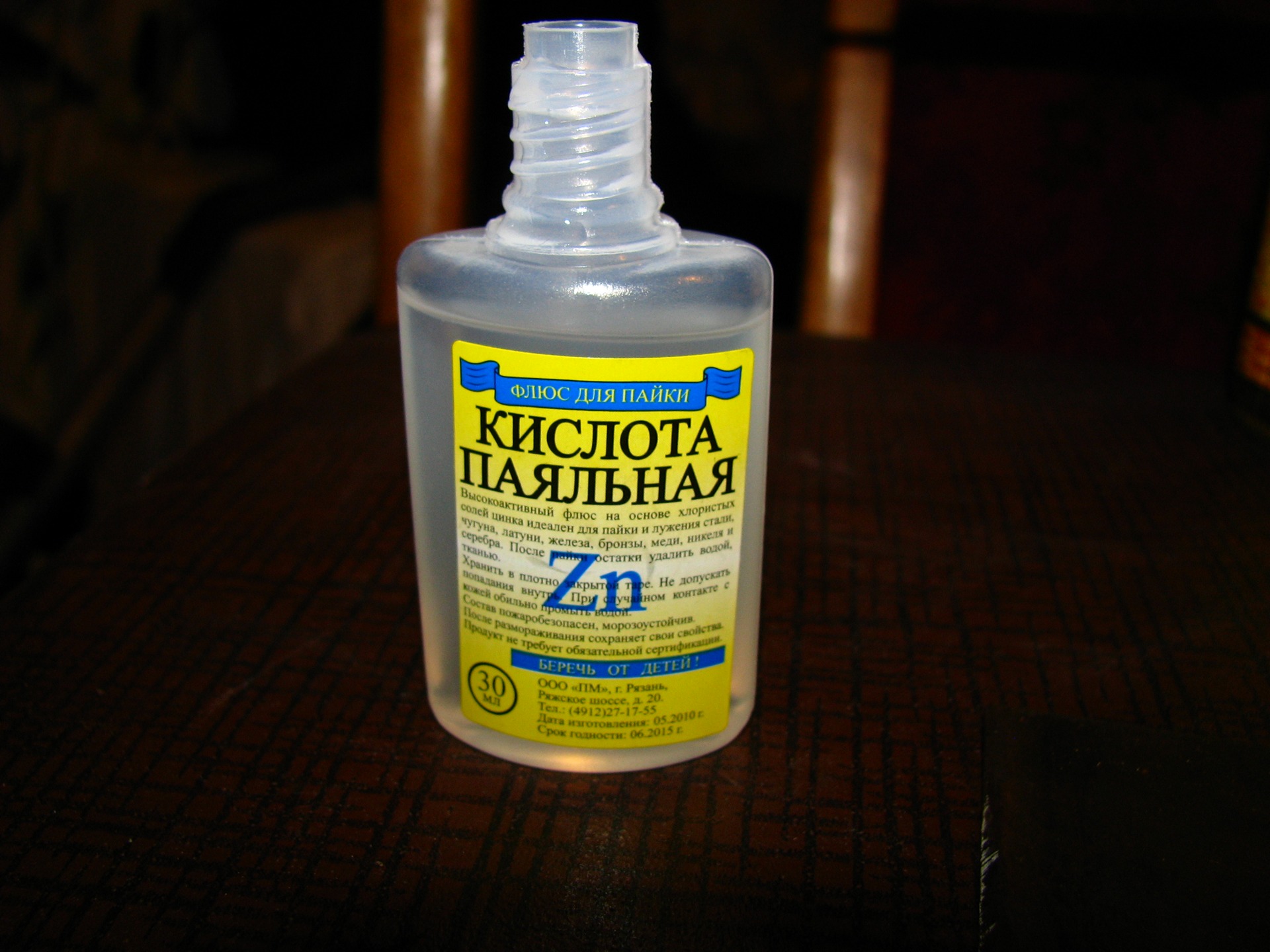

Кислота для припою — 1 баночка = 4 грн.

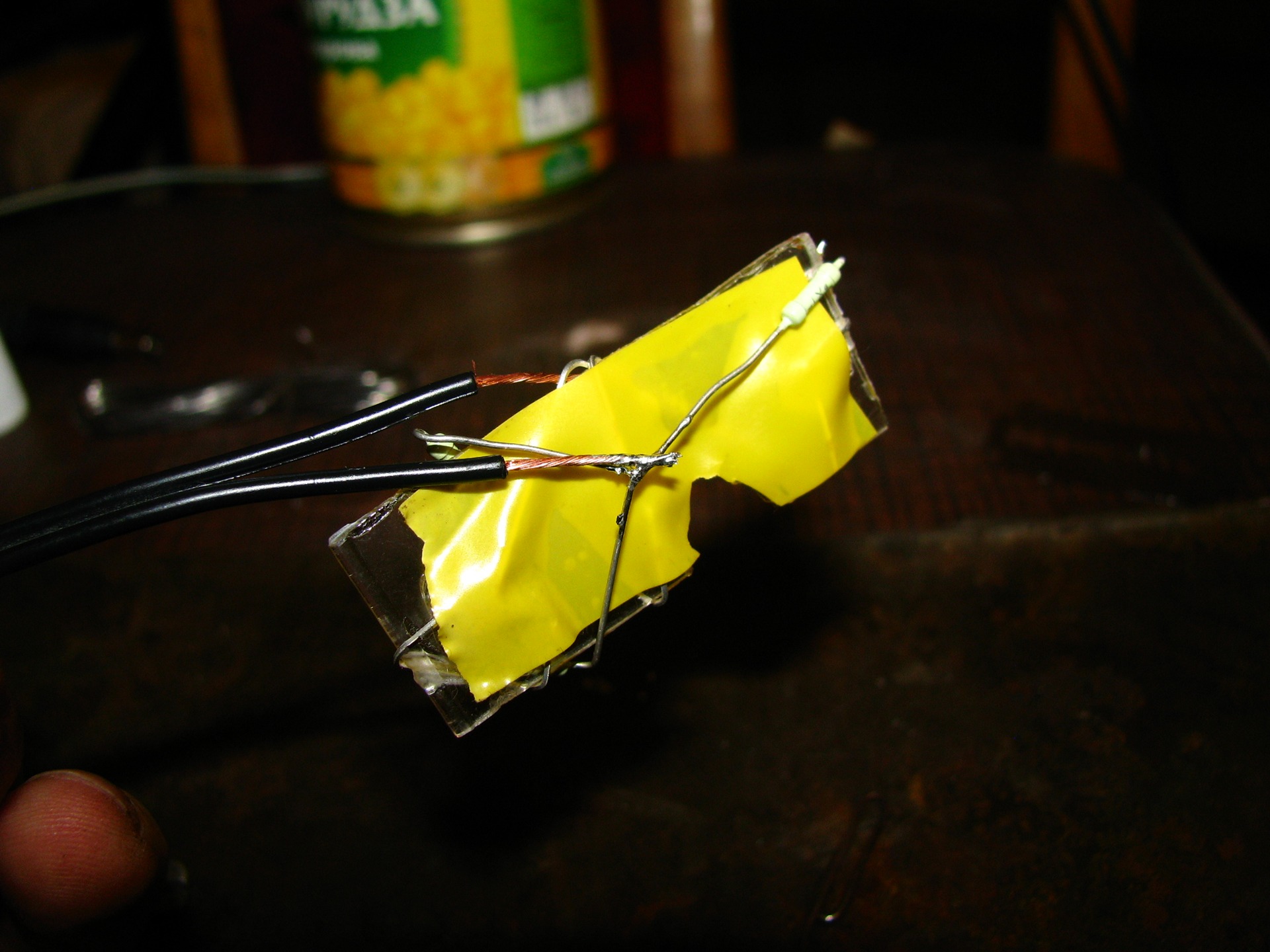

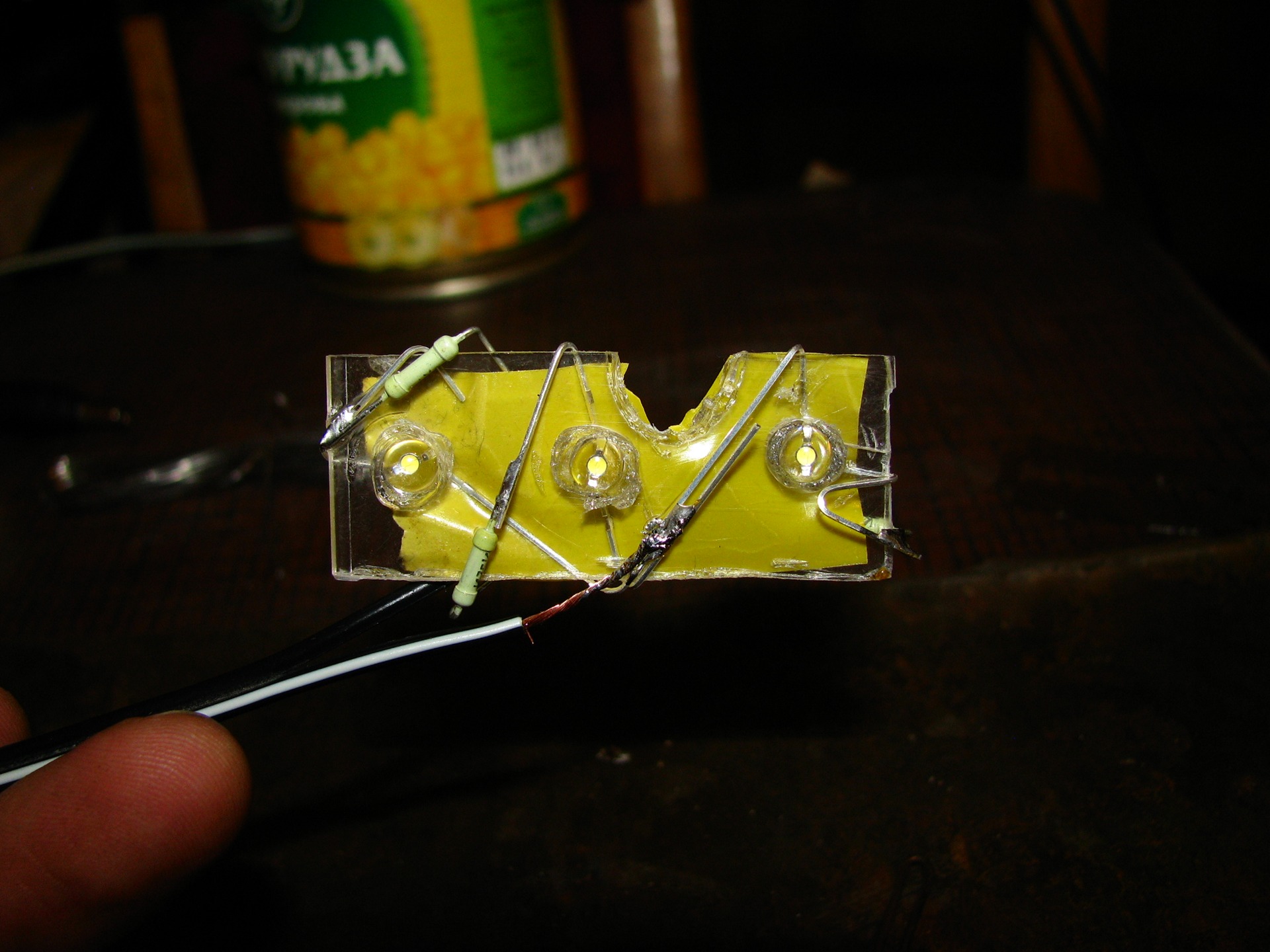

Запчасти на фото:062015Діоди ширококутні — 21 штук по 2 грн за один! спрямованим променем— 4 шт., по 2 грн., та й купа різних резисторів з різним опором. Іще знайшов 12 вольтовий блок живлення від сканера для перевіркиподальшої схеми ... За основу під діоди я скористався підручнимзасобом - Коробка з під диска! Дуже зручно паяльником ріжеться і несмердить і не димить ... З чого я і почав поступово вирізав собішматочки, впаював у них діоди, спаював паралельно кожен черезрезистор…
Все не встигав фотографувати, але дещо зняв)
Розкажу як стрілки підсвічував. Для них я власне і брав 4 діодинаправлених. У центральній частині шкали паяльником пропаяв у бікотвір на 4 мл. Сточував діод щоб стрілка вільно крутилася ... Діодобмотував чорною ізолентою щоб не розсіював світло куди не треба) ащоб тільки на стрілку світив.

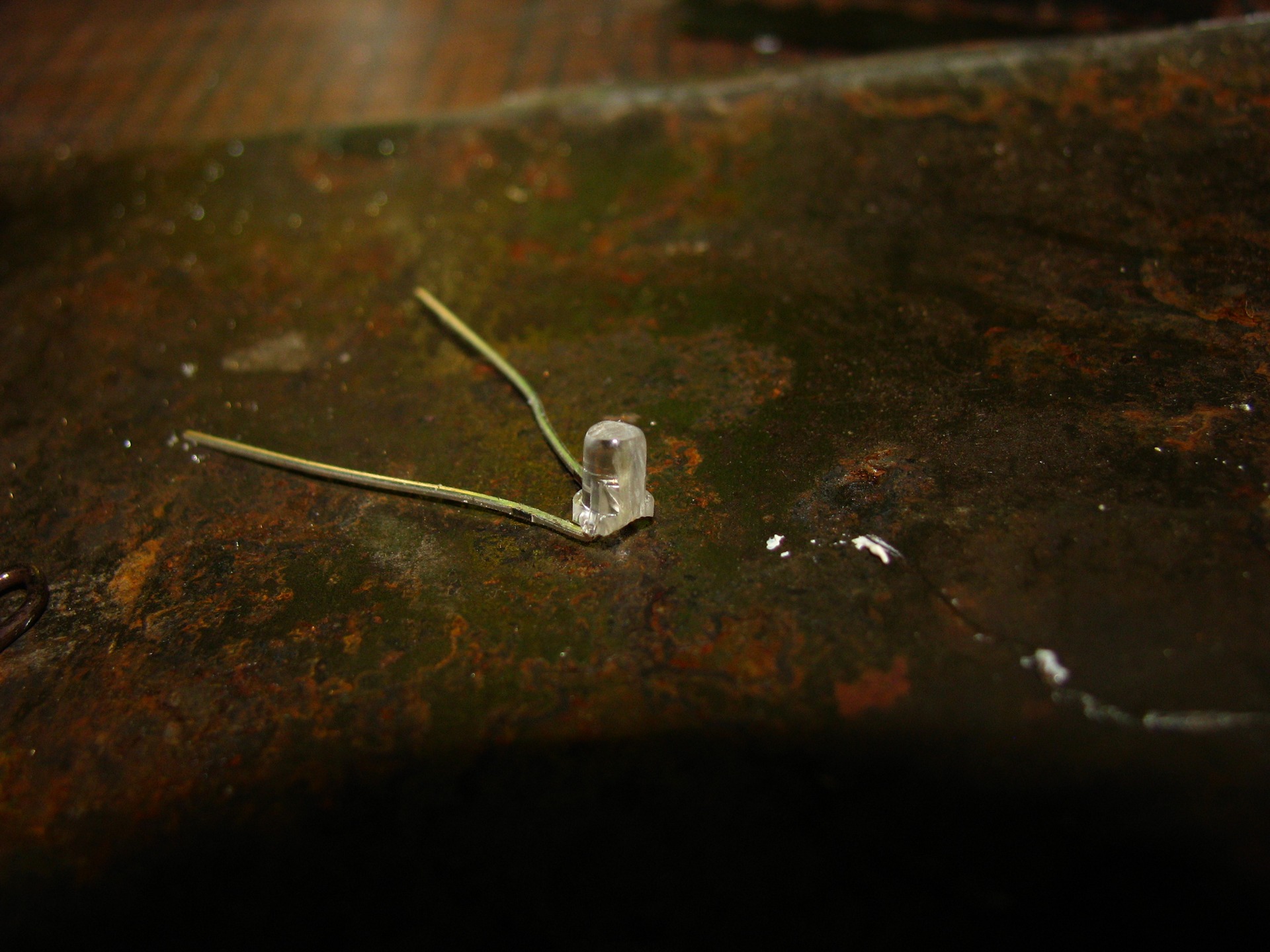

Тут видно як він спиляний
< <
тут він у центральному отворі
Під спідометром вирізав підкладку під діоди з коробки з під CD
Під тахометром теж довелося попотіти У першій частині я розповідавяк фарбувати стрілки але так і не довелося сфотографувати всюприладку, ось власне ну а ось довгоочікуваний результат) язадоволений) ну і відео додається )
У наступному стейжі я все-таки планую замінити замі шкалиhttps://megadriver.org …/288230376151912532/#post
<
тільки ще не знайшов людину, яка б мені допомогла в CorelDrawнамалювати мої шкали(
Дякуємо за увагу, прошу любити і шанувати) і оцінювати роботу)
