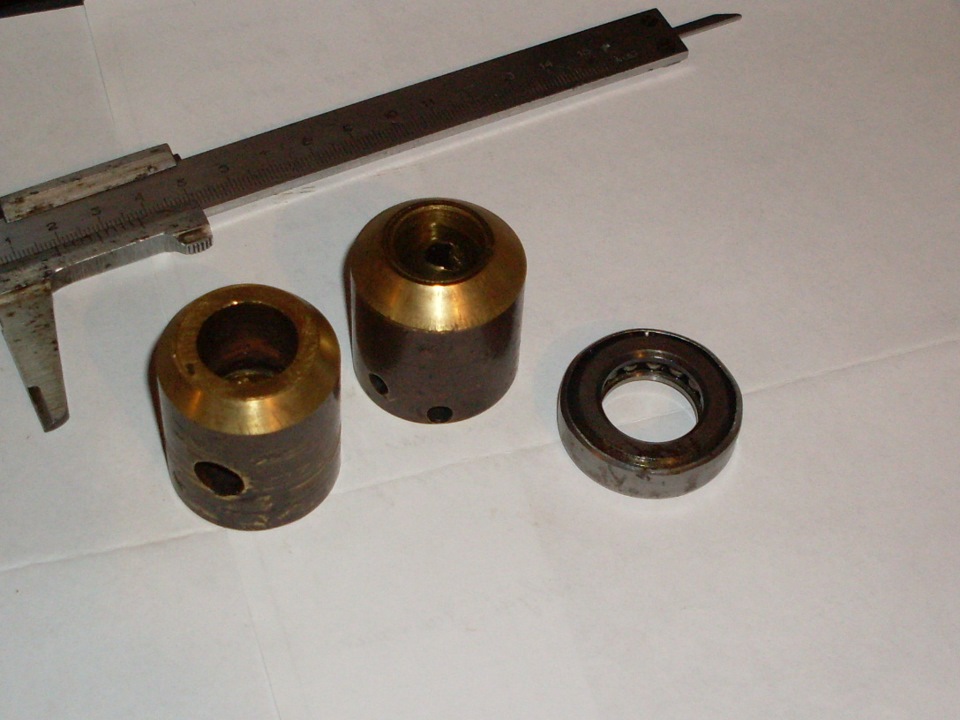

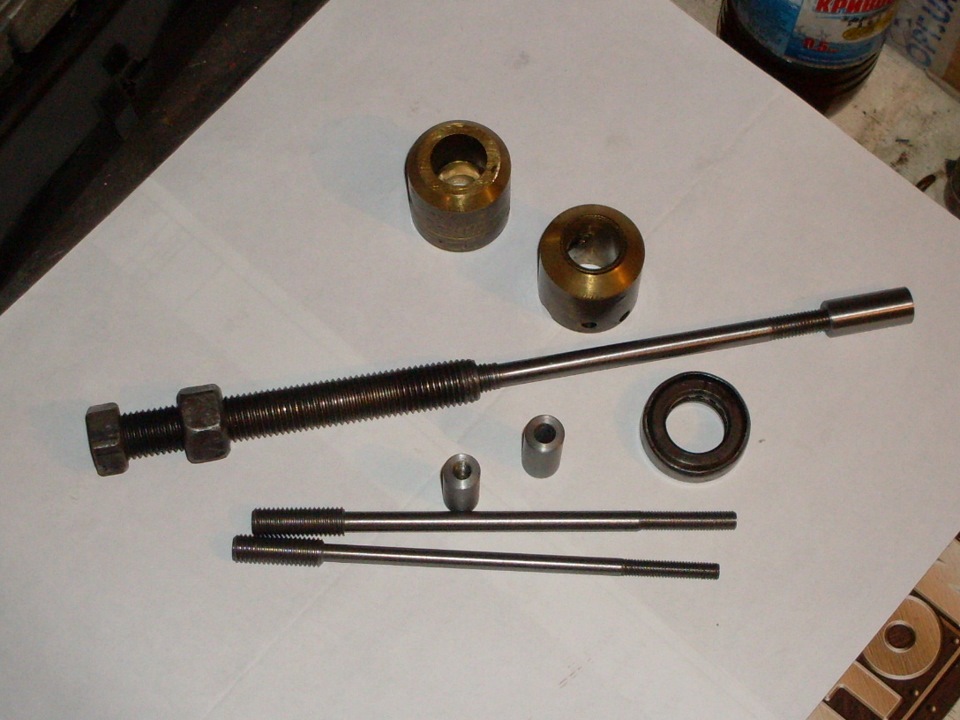

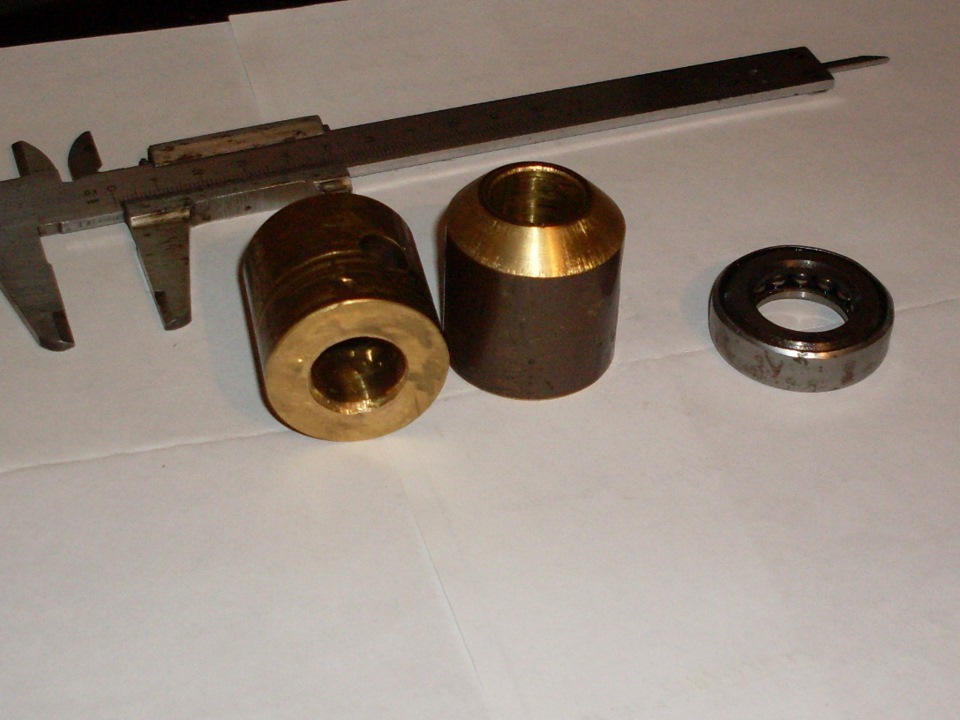

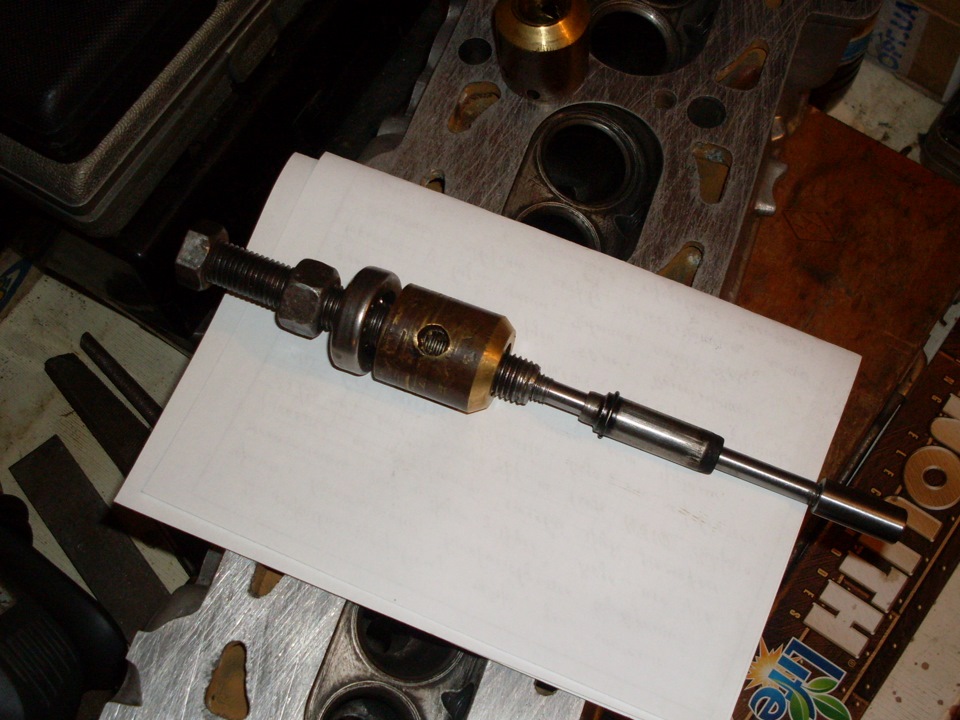

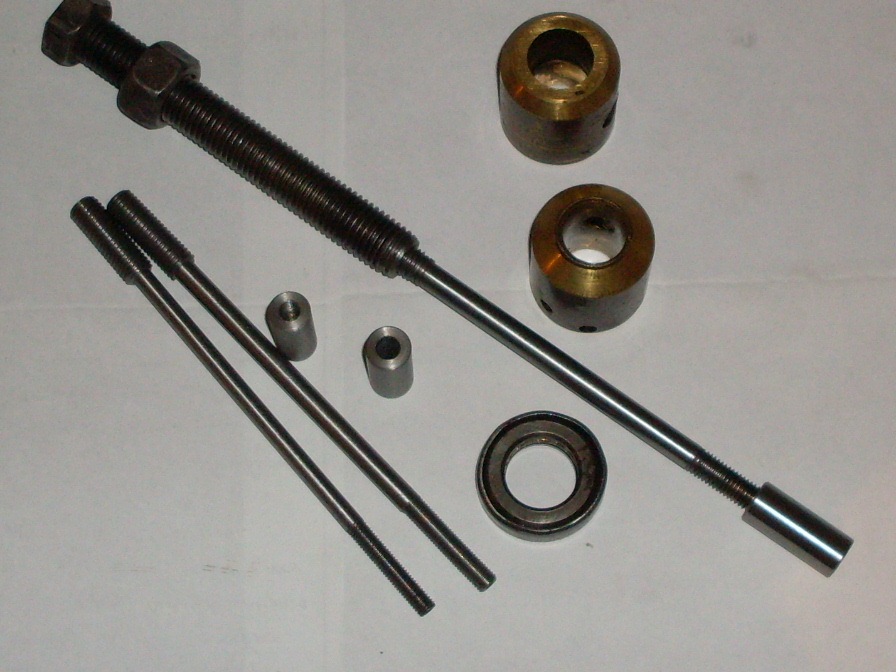

Помучився я з вилученням направляючих з головки))) З початкупробував робити самопальний випресовувач з того, що валялося вгаражі, начебто зібрав. Вийшло щось схоже як у Травникова, алешпилька 7мм єдине що знайшов у гаражі та ще й бачити слабку стальдля цього, загалом обірвалася вона від напруги. Стеля що ажштукатурка сипалася))) Добре, що я в цей момент не нахилився наднею, а то отримав би в ріпу не слабо)))) Потім вирішив нагрітибошку .Поклав її на дві електроплитки.Сильно не грів, десь градусів100-150.Потом уже тим же обірваним знімачом тільки вже в якостівибивання повибивав їх)).Вийшло навіть нормально все) поверхні ціліі напрямні не розкльопалися навіть хоча йшли досить тугонько )))Виколотка трохи розкльопалася) Загалом потім знайшов хорошоготокаря, накреслив йому креслення за типом як тут:і зробив собі вженормальний випресувальник зі змінними шпильками під 8, 7 і 6міліметрові клапани (про всяк випадок))). Завзятий підшипник узявіз Волгівської шкворневої підвіски передньої. Проставки на сідладля запресування виточив зі старого бронзового замку циліндричноїформи, як рас добре підійшов по діаметру і розрізавши його навпілзробив під впуск і випуск сідла фасками.
Коментарі19
для шпильок потрібна хороша сталь не Ст3. я для цього використовую амортизаторні штоки вони стають в самий раз. Наточив під будь-які розміри 6. 7 . 8. іт.д. Робимо все
а я зробив ось такий
Привіт є креслення для токоря? І з чого підшипник?
Креслення давно загубився, трохи пізніше викладу новий. Завзятий підшипник від Волгівської шкворневої підвіски.
а з чого бронзові проставки на сідла? Що за замок?
Чесно, чорт його знає) Валявся в сараї в купі барахла. Примітивного механізму замок радянський ще бронзовий або латунний. Усередині звичайний болт, а ключ від нього був вилкоподібний як штекер. Загалом то це не має значення) чушку з м'якого металу та...
Відмінно вийшло! Зараз теж шукаю варіанти випресовування
На новому шпильки загартовані?
ні) токар виточив зі сталі на свій розсуд. Ну я думаю звичайний чермет) Для цих навантажень цілком вистачає. Принаймні 8мм вистачає, а ось під направляючі з клапаном 5-6 мм бажано приділити увагу матеріалу шпильок)
Ну так, або рватись буде на кожній направляйці))
Так) в основному вони йдуть без особливого напруження, але бувають бошки старі бошки де вже все прикепіло саме і там доводиться попітніти.
ось такий я сам зробив
креслення можна побачити
у відео Травніков все докладно показує та розповідає. У мене аналогічний варіант.
у відео він не вказує розміри болта, а тільки дає посилання на кркслення де немає креслення болта, якщо вас є поділіться
Чому ж не вказує? У самому відео він на дошці малює креслення зйомника. Болт М16 крок 1,75. всередині нього отвір довжиною приблизно 20-30 мм з різьбленням М10 крок підійде будь-який. Шпилька відповідно 8мм, з різьбленням у відповідь М10 на Наприкінц...
спасиба
так нез.
ось такий як і я зробив. Він же у мене і для випресування підшипників маточини. Зараз робив Лачетті
