Давненько замислювався зробити ДХО для своєї рудої, спочатку хотівзробити збірки на світлодіодах і впровадити у фари, але якосьспілкуючись з Дімоном Dimik-ck Він підказав мені що єтак званий замут "далекий в підлогу розжарення".
Час йшов, я все відтягував, але ось з першого жовтня за містом вобов'язковому порядку треба включати ДХО або ближнє світло фар і цебуло вирішальним моментом ... br/>
Я почав копати драйв і мучити гугл у пошуках схеми далекого впідлогу розпалу на зубилко, запити видавали тільки схеми наматрьохи (2110-2112) з їх дволамповими фарами…
Метою було включення DRL тільки після запуску двигуна, а такожзалишити повну функціональність фар у стокове варіанті.

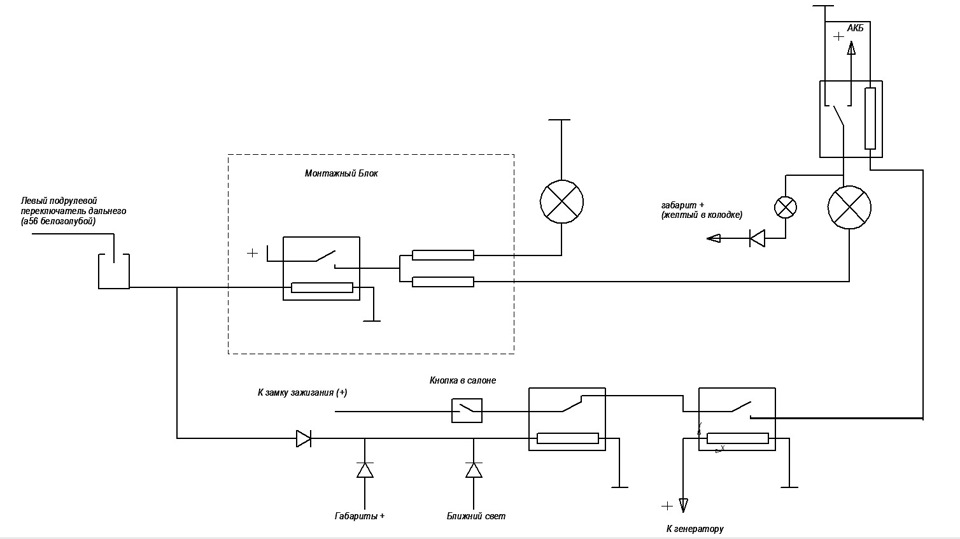

Загалом кілька вечорів роздумів, вивчення схем від матрьохи, атакож електросхеми 2108 я народив схему:
З того, що знадобиться:
— реле 5 контактів 3шт
— діоди N4007 4шт
— кнопка в салон 1шт< br/>
- дроти 0, 75-1мм.Кв. 10м
— клеми різні
— паяльник
— 2-3 години вільного часу

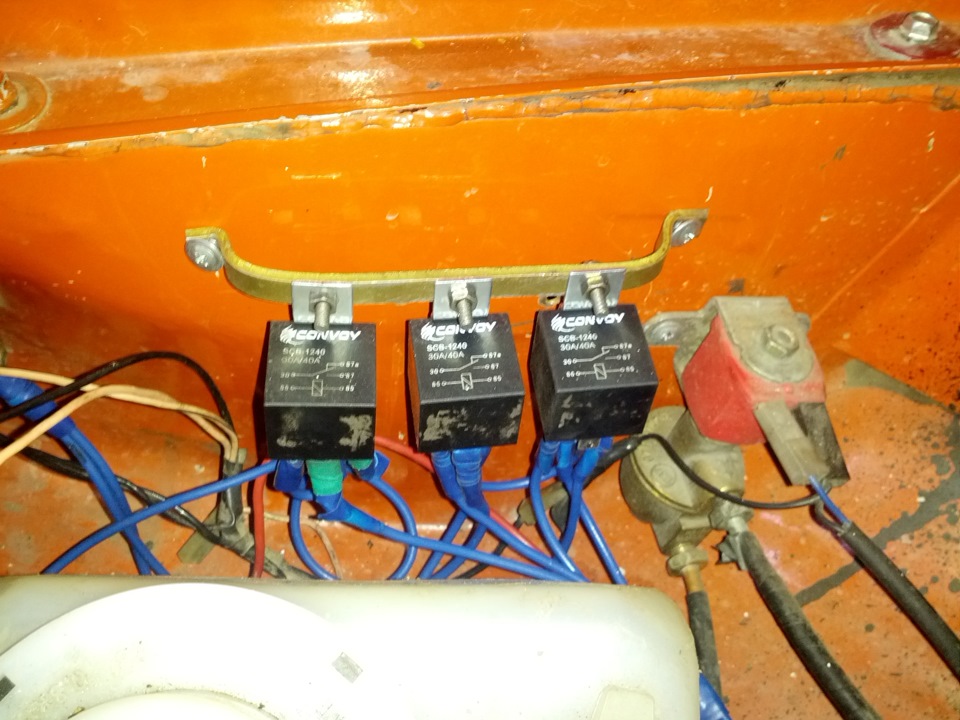

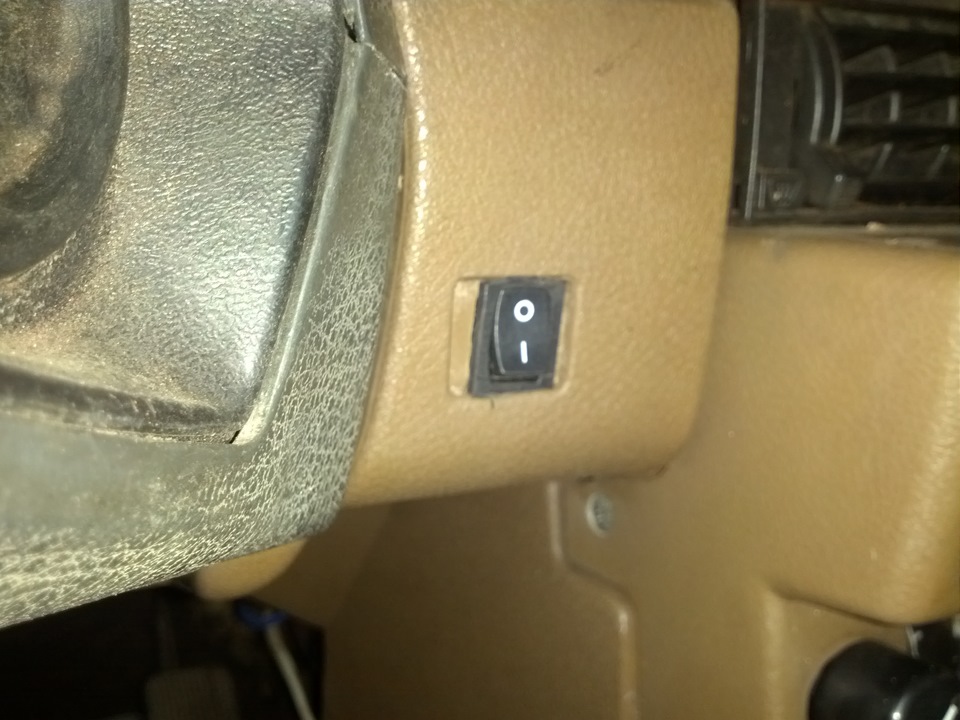

Змонтував релюхи недалеко від правої фари, оскільки вся зав'язкатам і починається. Кнопку в салоні врізав праворуч від керма.
Принцип роботи схеми:Повертаємо ключ запалення, напруга з'являєтьсяна одній з клем запалювання (у мене блакитний провід), включаємосалонну кнопку і заводимо двигун, напруга з'являється на генераторіі відкриває друге реле, яке задіює третє реле (те що ближче дофари) і запускає послідовне включення ламп далекого світла аля "далекий в підлогу розжарення".
При включенні габаритів, ближнього або далекого світла (а так само (моргання) з'являється напруга на котушці першого реле і схемапереходить у штатний режим. Дальній у підлогу розжарення
ближній
далекий
У процесі складання схеми були проблеми з правим габаритнимвогнем (у мене проста лампа розжарювання на 2вт), він у менеспалахував разом з ДХО, проблема зважилася включенням діода врозрив, у кого в габаритах стоять діодні лампочки в габаритах такоїпроблеми виникнути не повинно. Написав досить сумбурно, якщо раптомвиникнуть питання, завжди радий відповісти!
Усім удачі на дрогах і не забувайте включати ДХО! )))
