Блок BCM - це блок управління бортовою мережею. Він відповідає завсю електрику в авто. Всі лампочки і всі функції працюють завдякийому.

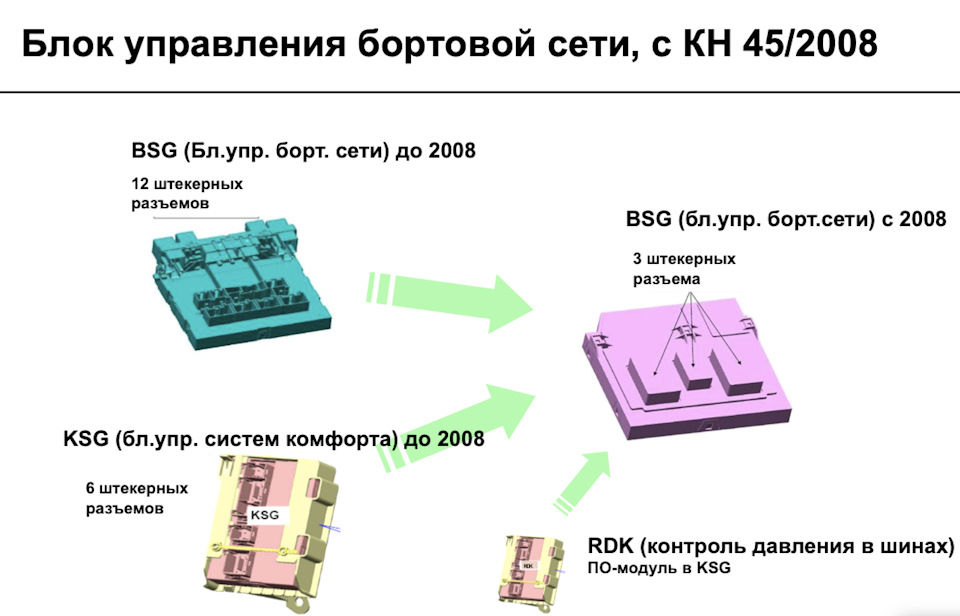

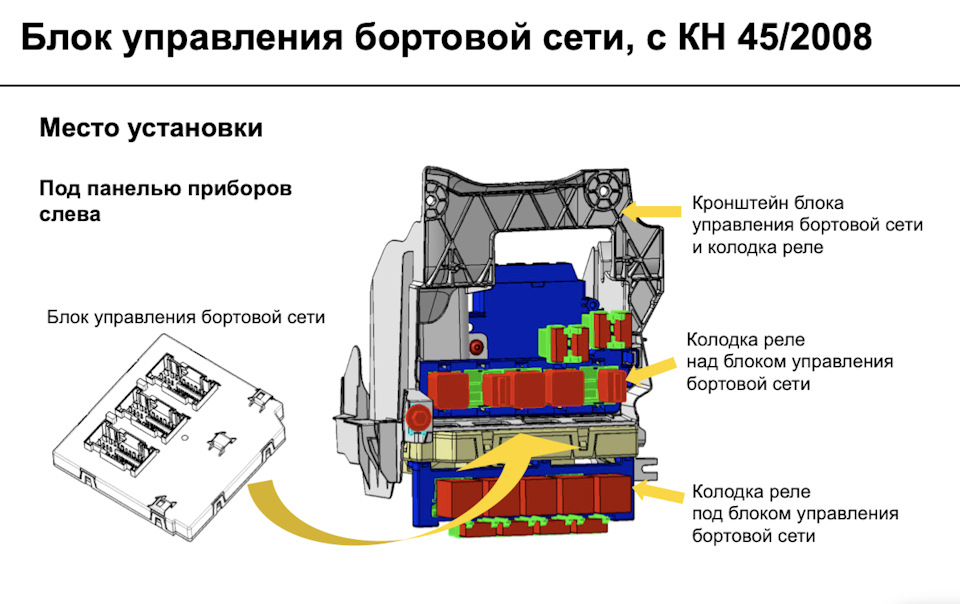

Старий блок BCM має 11 роз'ємів і додатково взаємодіє з блокомкомфорту.Новий блок має 3 роз'єми по 52 Піна і "вбудований" блоккомфорту, і блок RDK (контроль тиску шин)
новий блок об'єднує кілька блоків
< p>
Блок BCM старого зразка не підтримує ДХО, статичне адаптивнеосвітлення та багато нових фіч.

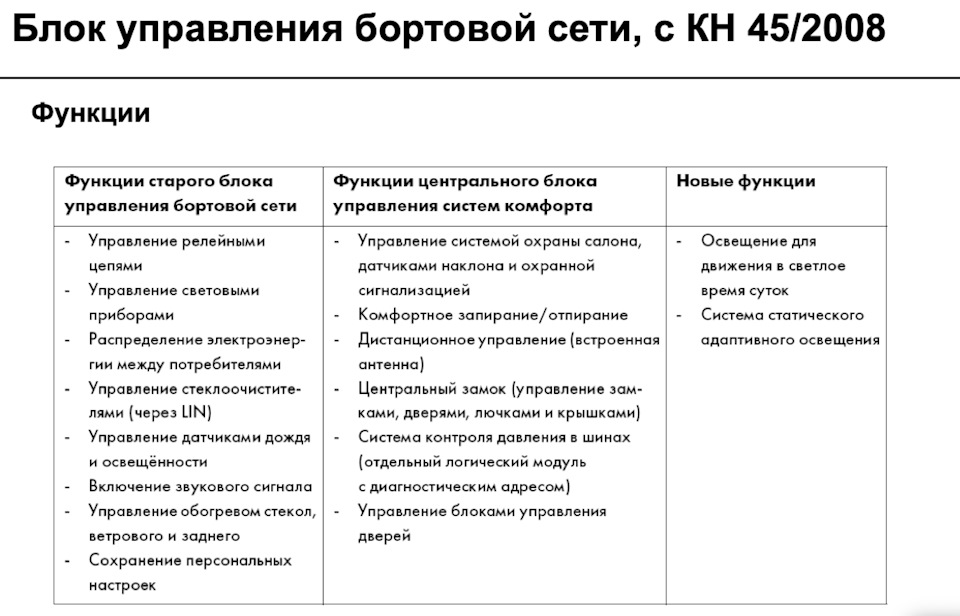

функції BCM

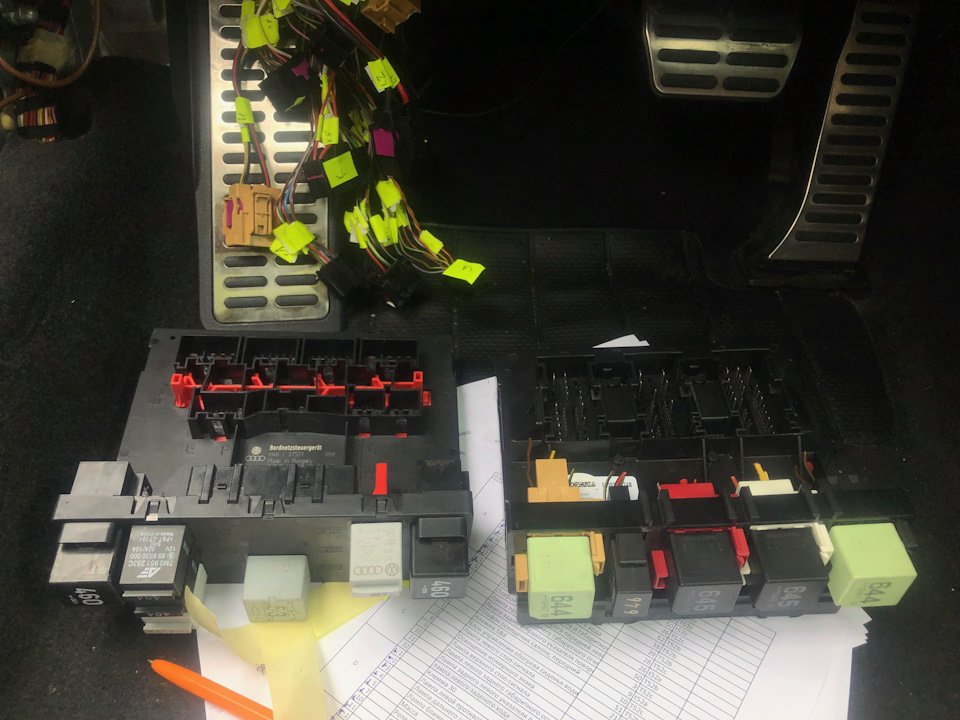

Я відкладав заміну до останнього … Найголовніше - ПідготовкаІнструмент, схеми, піни, роз'єми. Для реле x1
4H0951253С реле 646 x1- реле j4
4H0951253A реле 645 x1 - реле j9
4H0951253 реле 644 x2 - реле j3
4H0937529 роз'єм для реле 646 x1
4H0937527 роз'єм для реле 645 x1
4H0937528 роз'єм для реле 644 x2
1K0937702D роз'єм 1K0937702D/>
1K0937702E роз'єм ВСМ — B
1K0937702F роз'єм ВСМ — C

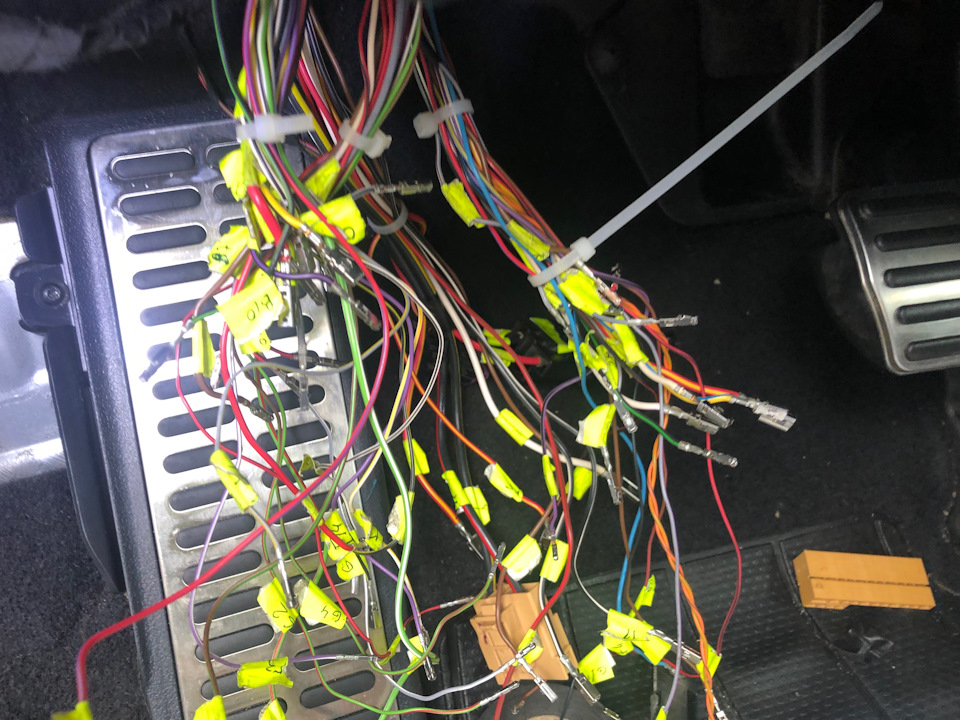

Спочатку я почав сам складати схему перезимівлі, потім натрапив насхему mkv-gt. Дякую йому велике! Схема збігалася, і явзяв її за основу. Всього пару пінів не співпадало. Салон у менебув розібраний, тому я просто зняв BCM, висмикнув з нього всіроз'єми і підписав кожен провід. > Запчастини на фото:ST496
Далі розпинав кожен роз'єм і згрупував дроти в 4 джгути:Роз'єми A, B, C та дроти на реле.
Почав запаковувати дроти за складеною схемою.
Далі розбираємося з підключенням релюшок і простягаємо дроти відблоку комфорту, який знаходиться за бардачком.
Тепер можна вставляти всі роз'єми і пробувати заводити авто
/>
Старі ключі не реагують на центральний замок - новий блок маєчастоту 434мгц. Нові ключі адаптуються через Васю. Блок 09 -адаптація - прив'язка ключів. Тепер у нас один ключ заводить, другий ключ відкриває/закриває авто. Так буде до заміни приладки, щоб прив'язати іммобілайзер нового ключа. Схема підключення —docs.google.com/spreadshe…e0ZTdASIuiXo2FjsA/pubhtml
