Почитавши мотивуючі записи колег-мерсоводів, вирішив зайнятисясвоїми замками.
Почав з личинки, що працює (поки що! ), тому що це простіше (непотрібно нічого заливати медведками/варити в різнихрідинах/різати/пиляти/свердлити ) і відповідно - реально в умовахдефіциту часу.
>
Стисло про зняття.
З торця дверей знімаємо пластикову заглушку і шестигранникомвикручуємо гвинт (або як його правильно назвати? ), який втискаєкорпус личинки в механізм всього замка У мене цей гвинт бувмазнутий синім герметиком і відкручувався туго.

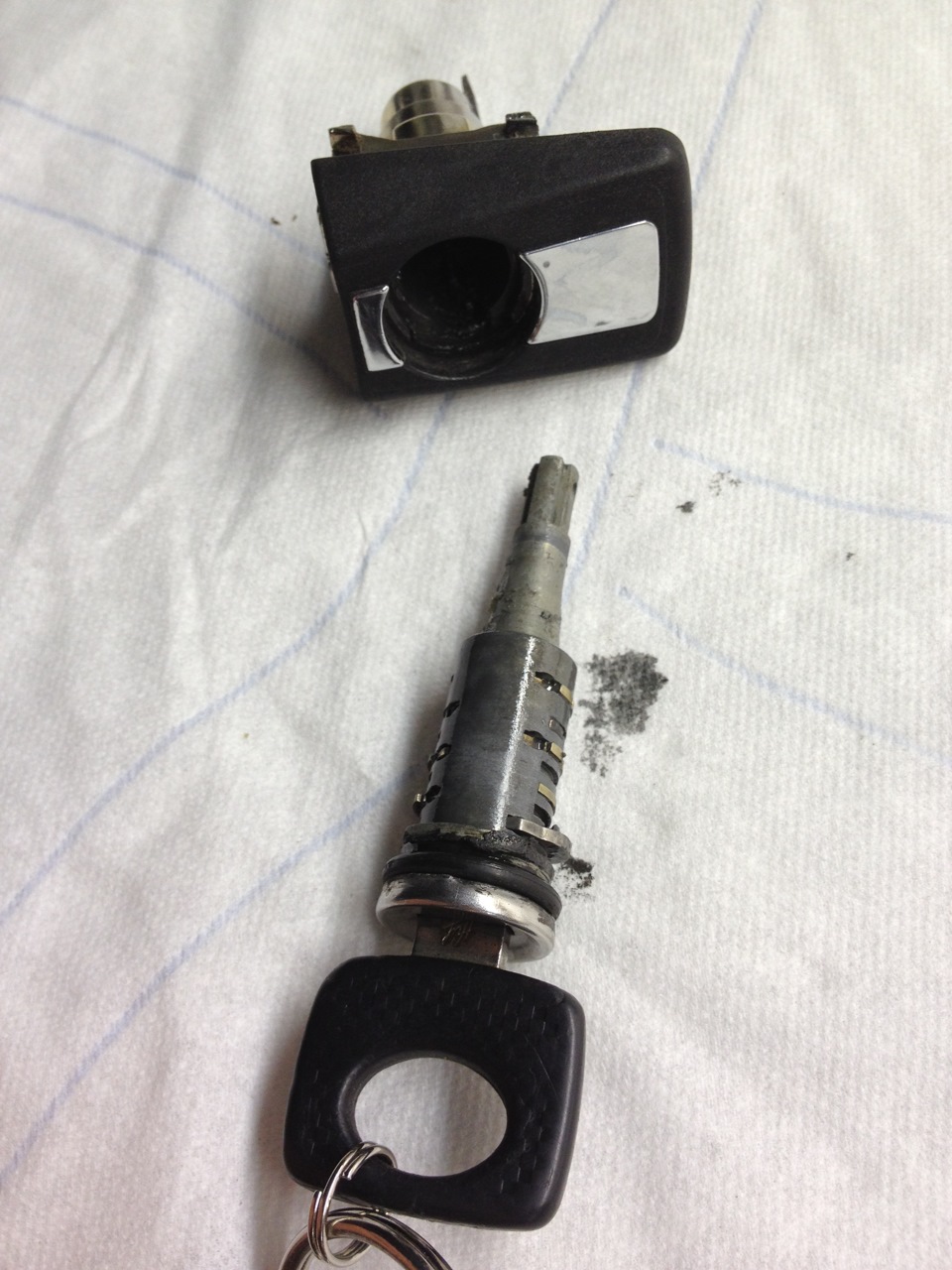

Після цього можна виймати корпус личинки з дверей. Смикати личинкув різні боки, вставляти ключ і крутити його не потрібно. Тепер, коли корпус личинки у нас в руках - потрібно витягнути самуличинку. Для цього від'єднуємо гнучко приєднаний вал шляхомвибивання штифта. Після цього вставляємо ключ, провертаємо його на90 градусів і тягнемо на себе. Личинку вилучено:

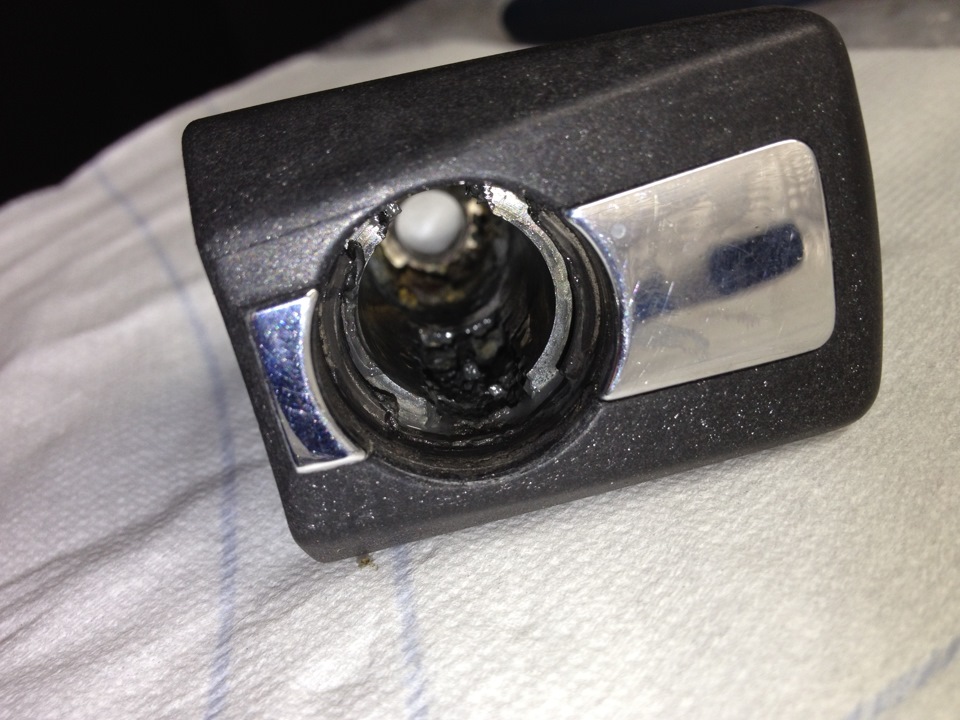

Гуано є, але не так багато щоб заблокувати роботу механізму, принаймні при температурі вище нуля за Цельсієм:
>

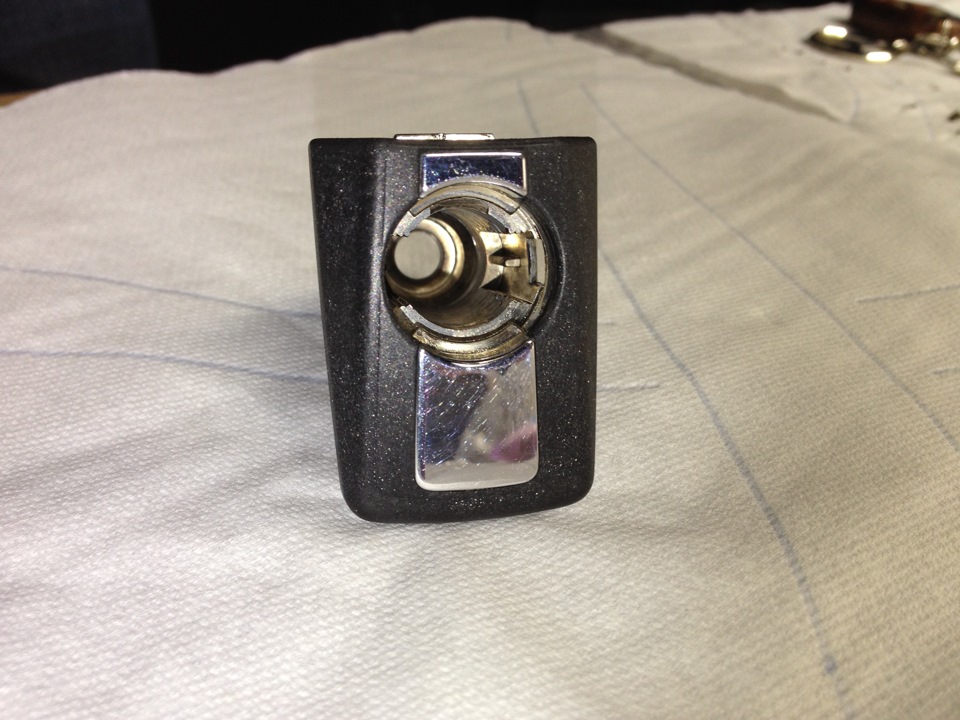

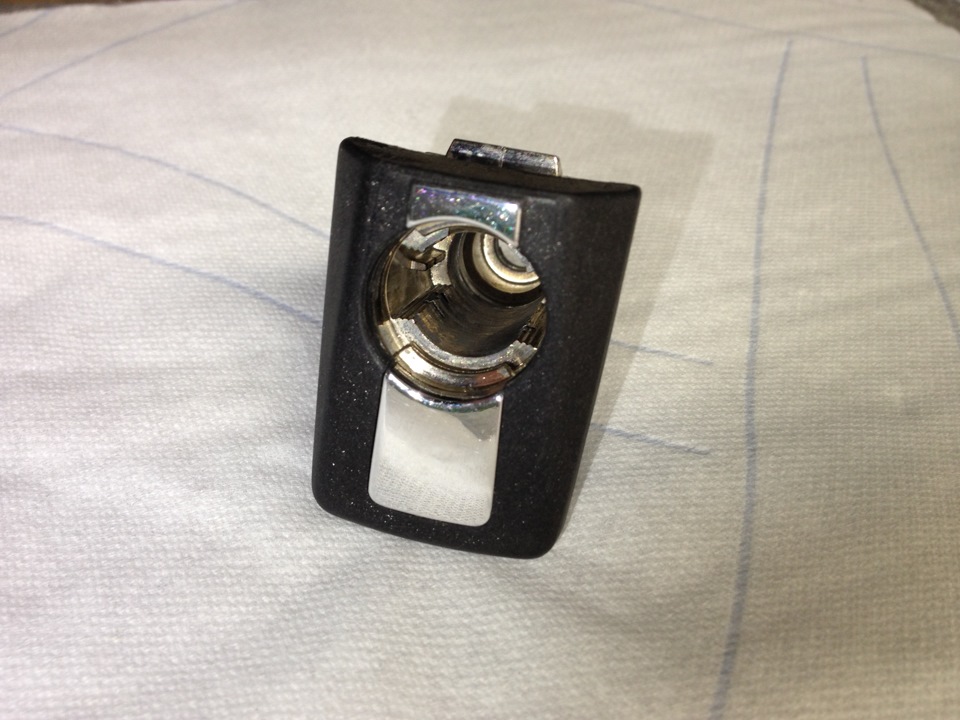

Почистив корпус:

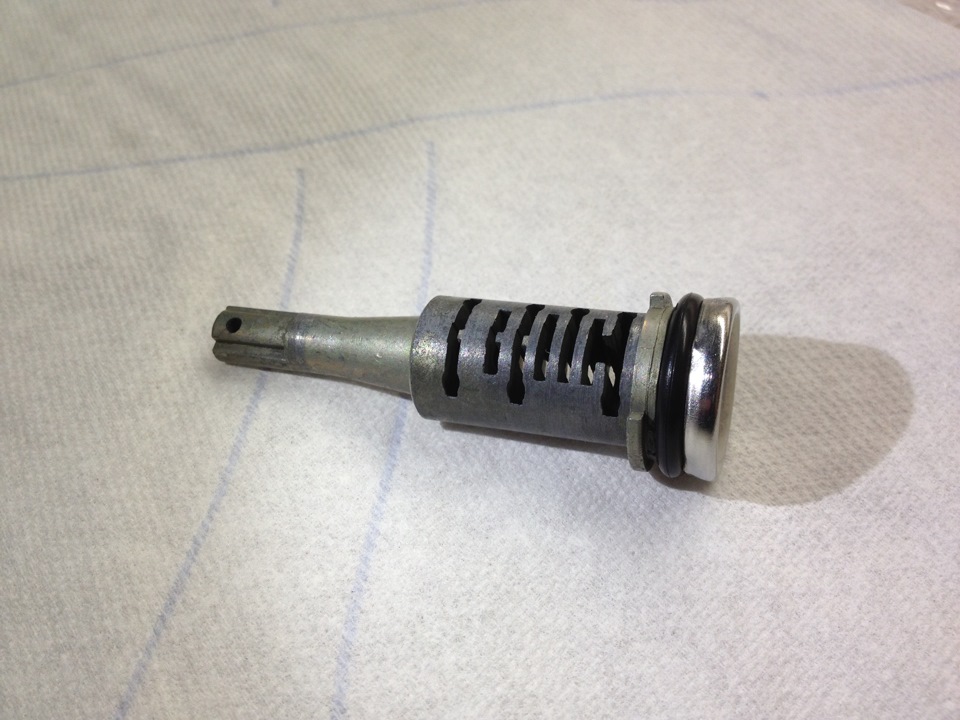

Личинку:
І сувальди зі пружинками:<
Маємо набір чистих і готових до змащування та збираннядеталей:
Встановлюємо сувальди зі пружинками на свої місця та вставляємоключ. Усі сувальди повинні сховатися:
З одного боку
І з іншого
Є одна "сувальда", яка не сховалася, але це не сувальда а деякогороду "замок".
Саме з цим замком і потрібно буде зараз попрацювати.
Вставляємо личинку в корпус до упору. Провертаємо личинку домоменту, коли замок з'явиться у другому технологічному отворі.Натискаємо на замок і тепер личинка повністю встає на своє місце.Після цього ставимо пружинку і вал з прокладкою, забиваємоштифт.
Личинка зібрана і готова до встановлення.
Є один ньюанс.
На личинці лівих дверей у трьох місцях присутня буква "R". Щоб некупувати нову чи не займатися ремонтом — просто взяли тапереставили личинки місцями.
Вважаю, їм дуже пощастило, що конструкція дозволила правій личинціпрацювати у лівих дверях.
Далі збираюся з думками і силами і переходитиму на наступний рівеньскладності — займуся личинкою правих дверей. Неробочої. Із загнутимвіконцем і заклинившим…
