Привіти!
Після установки Led ламп зіткнувся з проблемою.
Реле поворотів озвіріло і стало блимати в 3 рази швидше, а все чому, Та тому що реле дає зрозуміти, що одна і кілька лампперегоріли.
Лампи поворотів за стандартом потужністю в 21Вт і якщо одна з нихперегорає, то зникає її опір і реле показує це частиммерехтінням.
Потужність Led лампи, ну, приблизно, 5Вт.
Вирішити цю проблему можна по-різному. br/>
І спосіб, який найпростіший і надійніший, на мою думку, цепереробка реле поворотів.
Інструкцію з переробки мені надав Myrzik87, за що йомуокреме дякую .
І так, процес такий:

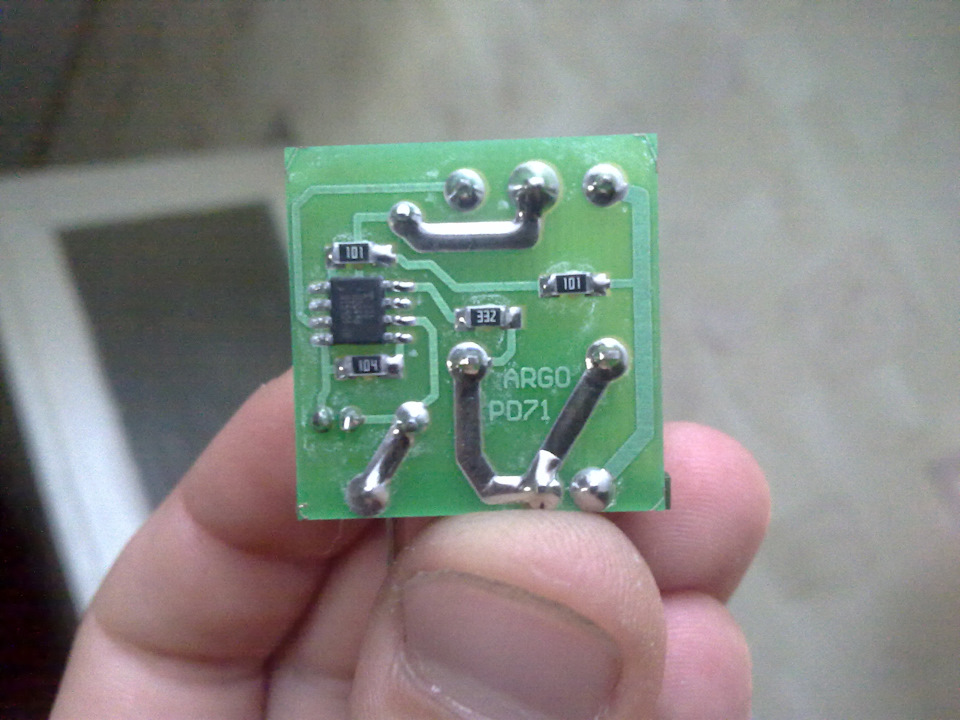

Ось моє реле:
.
.

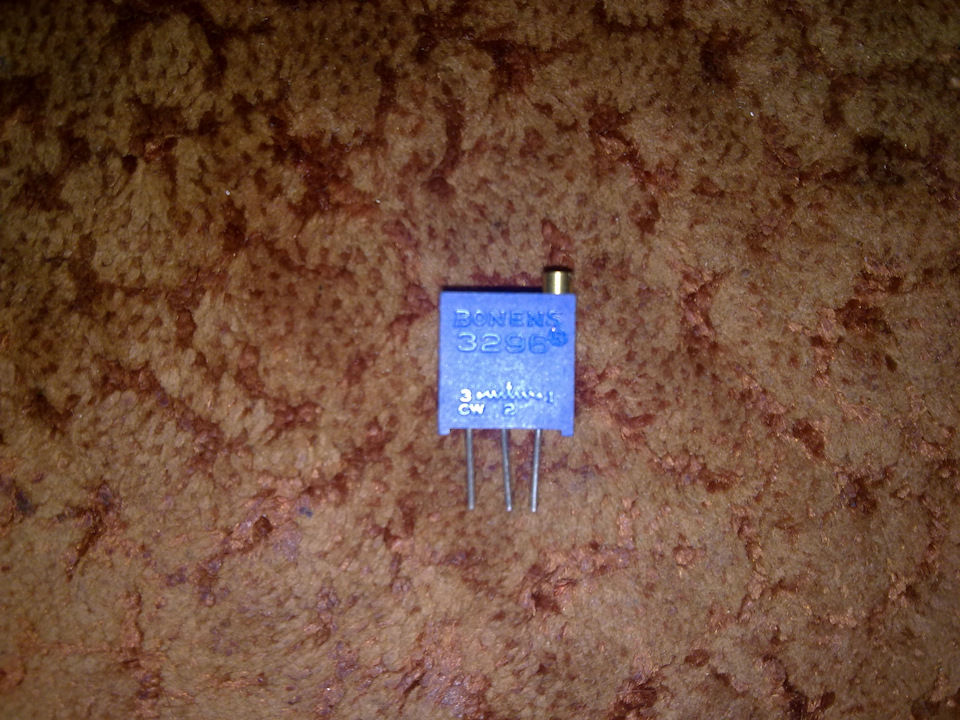

Ось резистор, який мені знадобився:
.
Називається він "підстроювальний багатооборотний резистор" на 10Ом, оскільки менше не існує.

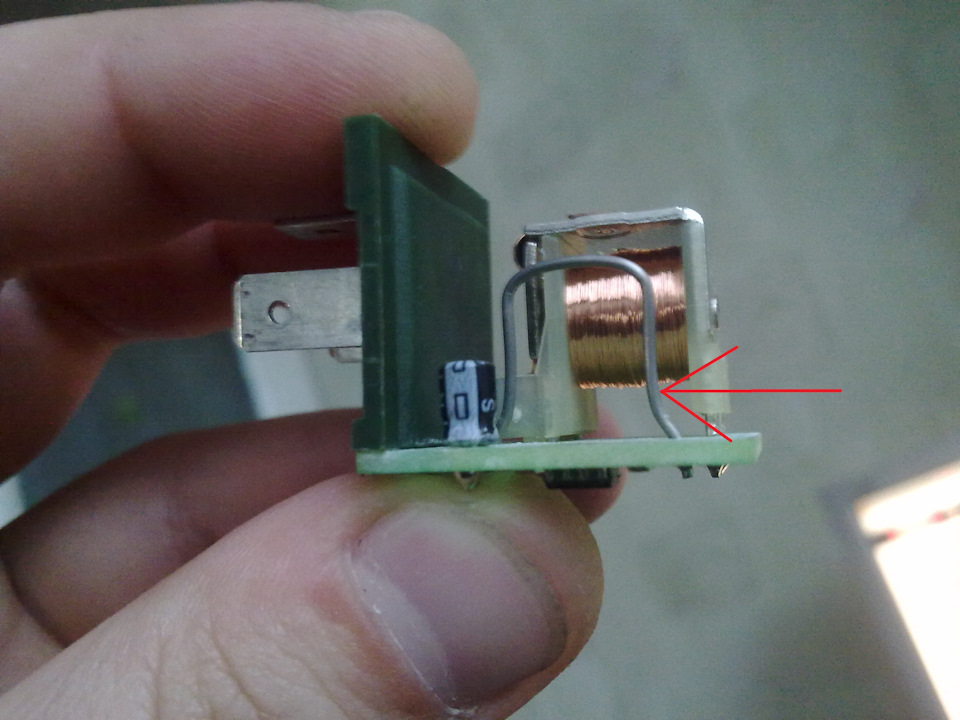

Що потрібно зробити, потрібно знайти шунт, який важко не виявити (такий товстий дрот):
.

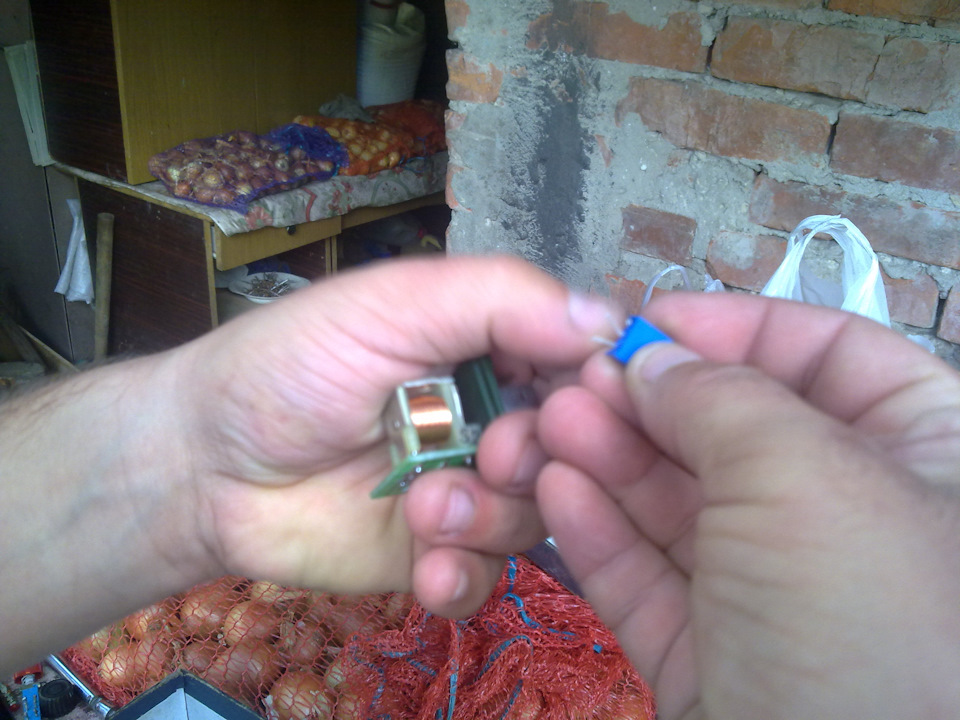

Його випаяти і на його місце впаяти резистор. У резистора 3ніжки, а потрібно 2, тому будь-яку крайню відкушуємо (таксказано в інструкції, що до чого і як я не знаю, в електриці несильний). Декілька фото процесу, без друга Паші не обійшлося, зробив все красиво і акуратно:
.
.
.
.
Вийшло так.
. > .
Вставляємо реле на місце, беремо тоненьку плоску викрутку ірегулюємо:
.
Але щось у мене пішло не так і моє регулювання не дало жодногорезультату. Крутив я цей регулятор і туди і сюди і по 20 обертів, ічастота мерехтіння майже не змінювалася.
Варіанти такі:
або я його скрутив до біса; > він якийсь каламутний китайськийбракований;
можливо потрібно було відкусити іншу ніжку або змінитиполярність.
Усім цим займатися мені поки що ліньки, та й резистор такий ще є, може коли захочеться поекспериментувати . І до речі, тепер якщолампа перегорить, то я цього не впізнаю, реле не спрацьовуватимешвидше.
Відео кінцевого результату в нічний час (відео знято на телефон2011 року випуску, камера якого аж 5 Мп))):
Дякую за візит, заходьте ще.
Коментарі19
От тому що б не паритися, я просто замовив на Алі цифрову релюху за 60грн, яка блимає в заданому такі незалежно від опору. Але за завзятість +
Не знаю, що ви там колгоспите, у мене наважилося все заміною конденсатора, тепер моргає повільніше, ніж у стоку)
Який кондер поставив?
Коротше, згідно з цією схемою (1) поверни все як було і підключи новий резистор як я намалював на фото (2). Шунт синій і резистор червоний. Ну і доріжку перекуси там, де жовтим зазначено.
Начебто зрозуміло. А що зміниться?
Станеш практиком-першовідкривачем технології зміни частоти моргання світлодіодних ламп поворотів при використанні стандартного реле;)
Не погано звучить, мені подобається )
Пробуй, потім відпишешся що та як))
Ага, тільки розтлумач мені трохи цю схему і навіщо доріжку обривати? Я від цього далеченько, не в тому напрямку вчився.
Довго пояснювати))) Просто спробуй мій варіант або Sn00pi. Експериментуй і гугл на допомогу коротше))
Підтримую коментар korne1ius і пропоную вдосконалити. Випаюємо зараз реостат, міряємо мультиком номінал на якому реле зараз працює і впаюємо 2х ватовий резюк. Ставимо в машину включаємо аварійку і дивимося як він гріється, якщо занадто то кидаємо два...
Який 2-х ватовий? Резистори в Омах вимірюються.
в резисторах є два параметри це його номінал в Ом і його потужність в Вт. Відрізняються розмірами, подивися на посилання знизу sesaga.ru/kak-opredelit-moshhnost-rezistora.html
Тепер зрозуміло.
Щоправда я мало чого зрозумів з того, що ти написав)))
випаюєш синю фігню з крутилкою, замірюєш її опір і впаюєш такий же звичайний потужний різюк, це якщо в двох словах
Я все зрозумів. Так, якщо впаяти салдеп резистор, то буде вічне реле. Заміряв опір шунта, так, для інтересу. Шунт 1 Ом.
чому відразу совок, ось наприклад voron.ua/catalog/001504
Ну так, то я так сказав.
