Вирішив робити пости з певно виконаної роботи над Kolibri. Шкода можна не більше 20 фотографій додавати в пост, тому деякі фотографії будуть замінені ом:)

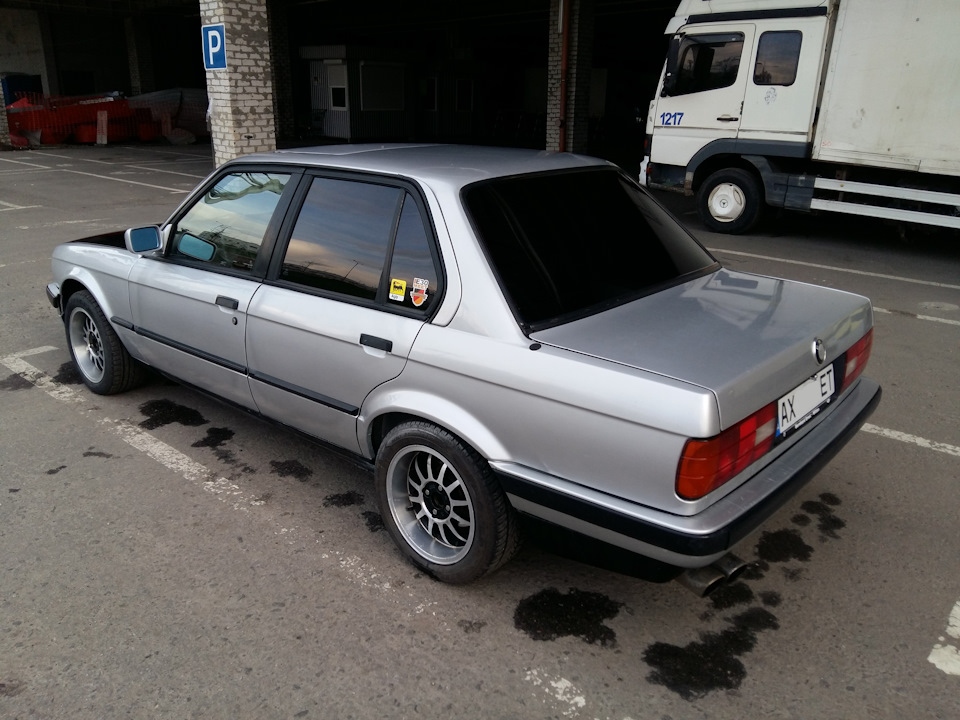

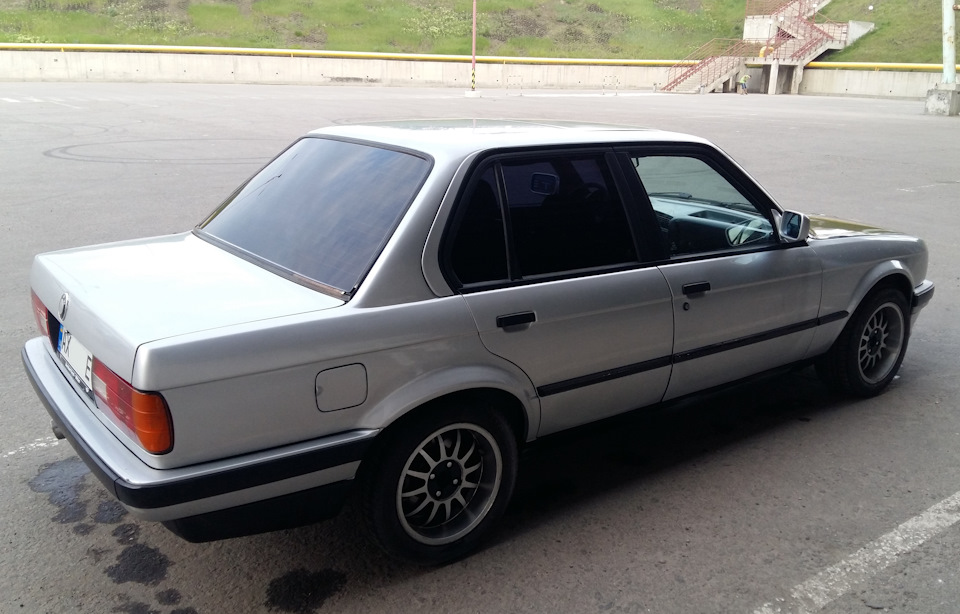

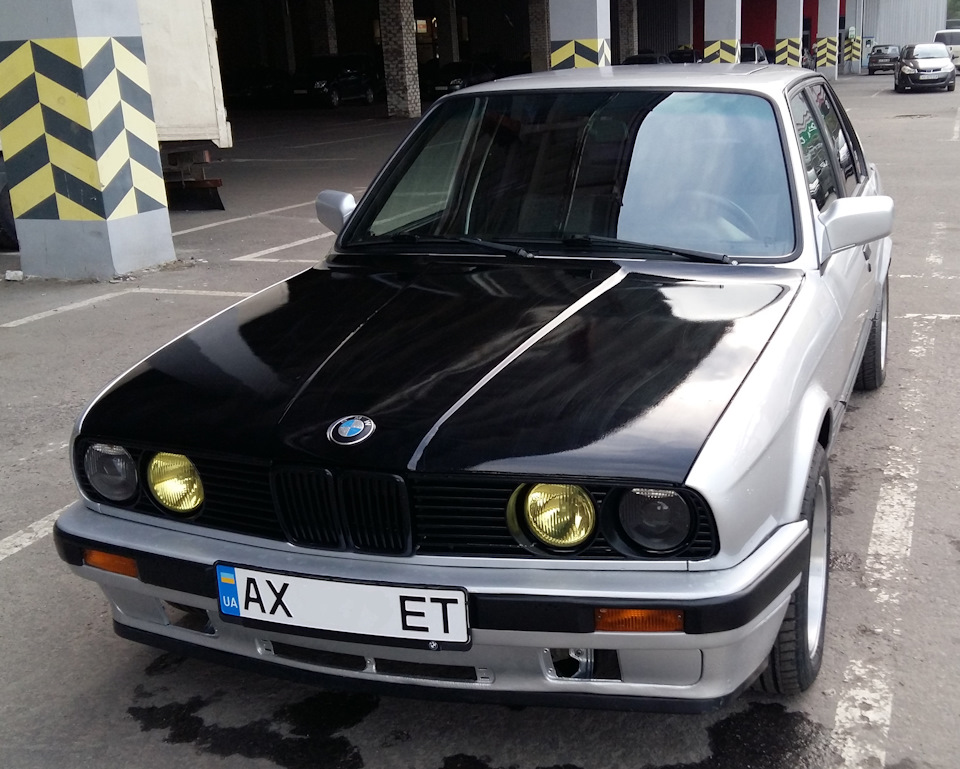

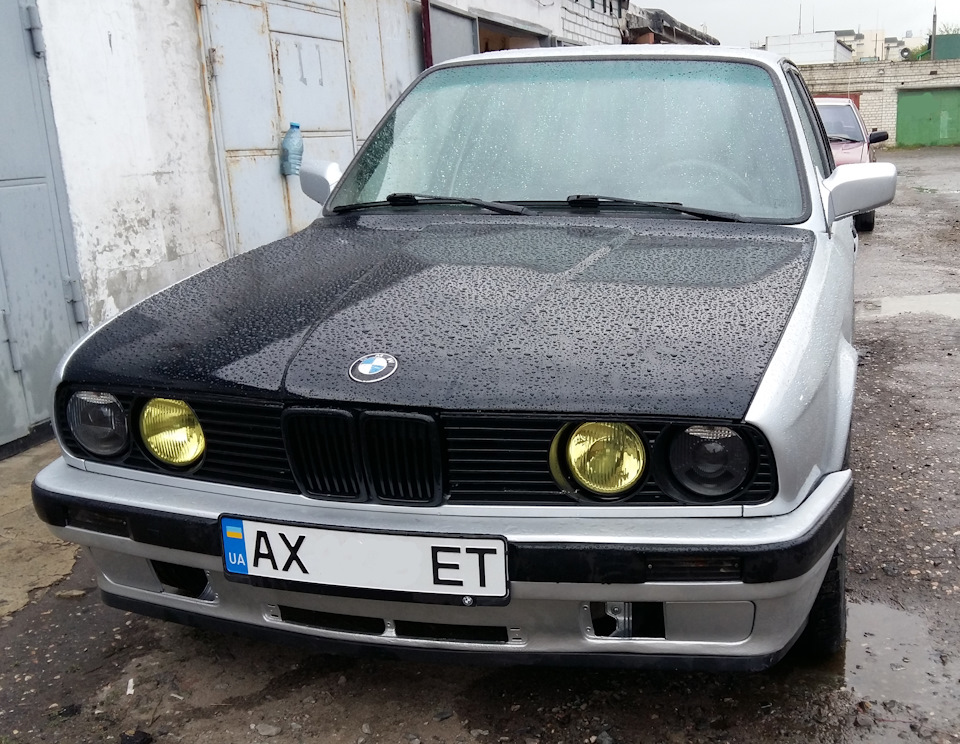

Трохи відступу - після фарбування природно перш за все поїхати на мийку! Так, переходи видно, але краще ніж було:)Ще змінилися скельцями поворотників з Nemesius
Тепер приступимо по порядку до головного - буде багато букаф і корисної інформації:)
По шляху після миття помітив що вентилятор охолодження ввімкнувся і не вимикався.
Виявилося заклинив черговий тазовський датчик включення вентилятора.У мене цих датчиків вже колекція:)
Минулого року новий датчик пропрацював 2 тижні і заклинив, був замінений на новий, який тепер повторив ситуацію попереднього Купив знову новий тазодатчик, виявилося у датчиків сильний розкид по включенню та вимкненню, попередній датчик включався трохи за середину по індикатору на приладці, а вимикався мало не доходячи до середини, саме такий діапазон включення-вимикання мені подобається.
Новий же датчик включався ще далі середини, але вимикався як мені подобається. Факт - пишуть тазодатчики нормально працюють коли встановлені контактами вгору (тобто горизонтально) або вертикально (тобто з боку радіатора). Мій датчик встановлений у верхній патрубок, де надходить подача гарячої ож з мотора, але я його перевертав догори ногами для естетичного вигляду:) можливо від того як їх встановлював вони довго не працювали.
Через встановлення датчика поруч з подачею ож з мотора, очевидно температура там вища, а значить датчик потрібно ставити по гарячому, тобто не 92-87, а 99-95. Цей момент став зрозумілим вже з особистого досвіду, тому що датчики холодніше будуть вмикатися ще до середини по індикатору на приборці. .
Наступний факт - датчик на 99-95 включається коли температура ож з мотора виходить 92-94, а вимикається на 88. Ну нехай буде так, можливо датчик ще гріється від навколишніх факторів підкапотного простору. Після заміни датчика виявилася наступна проблема - вентилятор не міг охолодити мотор.

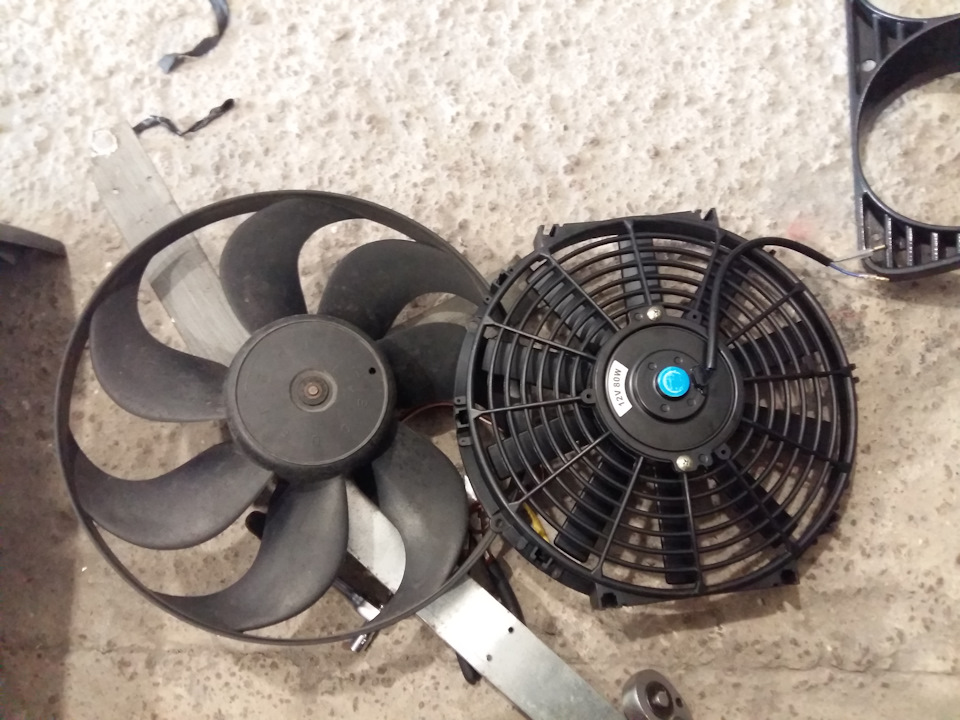

Причина виявилася в наступному - вентилятор встановлений спереду, лопаті вентилятора не дозволяли встановити крильчатку впритул до радіатора через його форму та розміри, через відсутність дифузора повітря не проходило через стільники радіатора, а розліталося по сторонах.Спроби зробити дифузор із підручних засобів не дали результату, а сам вентилятор мав дуже потужний мотор, який у момент включення споживав до 40А струму. Даний факт мені дуже не подобався, такий струм сильно позначався на бортове навантаження в цілому, а ккд вентилятора ніякого. Нормального електровентилятора. У продажу є так звані універсальні вентилятори, які кріпляться хомутами через радіатор. Вирішив спокуситися на такий вентилятор вартістю близько 40уе. Звичайні стяжки через радіатор, раптом доведеться його повернути... Підсумок - вентилятор споживає всього 6-7А струму, його не чути, відсутня вібрація.
Мінуси - не справляється з охолодженням, мотор вентилятора дуже сильно гріється.
Вентилятор довелося повернути., але їх вартість завжди близько 50уе.
Знайшов на олх оголошення про продаж такого вентилятора, подумавши і вирішив що потрібно брати.
Плюси такого вентилятора охолодження у всьому - струм споживання не більше 20А, тонкий і встановлюється впритул до радіатора, дві швидкості, великий розмір і лопаті зроблені у вигляді скажімо пташиного крила (тобто вони загнуті, але якщо їх розправити діаметр буде його ще більше, а це хороший плюс до його ккд).
Вентилятор встановився максимально впритул до радіатора, має дві швидкості, але потрібна лише одна - максимальна.
Поясню правильне підключення живлення 2х швидкісного вентилятора -2х швидкісний датчик працює, за принципом замикання контакту першої швидкості, а другий контакт швидкості підключається Додатково до першого Коли температура стає ще вищою., Потрібно з'єднати два плюси разом І підключити до плюсу бортового живлення.
Проводи для живлення вентилятора використовувати перетином не менше 2.5кв, бажано встановити запобіжник на 20А, подачу живлення силової частини здійснювати тільки через силове реле, за схемою - Підсумок - стільники радіатора продуваються відмінно, вентилятор повністю охолоджує весь мотор в спеку за приблизно 40 секунд (оскільки датчик стоїть на виході з мотора - значить маємо фактичну температуру всієї системи), трохи є вібрація - можливо потрібно доопрацювати місця кріплення, не мало важливе струм споживання не більше 20А.
Тепер повертаємося до датчиків включення!
Датчик включення вентилятора встановлюється в кількох місцях:
1) Установка датчика у верхній патрубок - звідки здійснюється подача гарячої ож з мотора, тум маємо пару нюансів:- включення датчика спрацьовує за фактичною температурою мотора, не проходячи через радіатор, менше шанс перегріти мотор (хоча це суб'єктивно) - якщо мотор заглушити до спрацювання датчика включення, через 5-10 хвилин простою підкапотний простір нагрівається приблизно на +5 градусів, завдяки цьому коли знову збираєтеся запустити мотор після простою, велика ймовірність включення вентилятора і в даний момент буде велике навантаження на АКБ і внаслідок чого мотор може не запуститися поки не вимкнеться вентилятор, на заглушеному моторі відсутня циркуляція ож, тому вентилятор буде досить довго працювати і внаслідок чого сильно розряджати АКБ. 2) Установка датчика на термостат - в моторах BMW така установка неможлива заборонена, а на тазах можлива:)
3) Установка датчика в нижній патрубок радіатора - на моторі м20 нижній гумовий патрубок з'єднується з металевим перехідником, який вварюють гайку для установки датчика.
Цей варіант найдивніший, для заміни датчика потрібно буде злити половину рідини ож з мотора, а головне температуру бере вже з виходу ож з радіатора, в даному випадку застосовується датчик включення холодніше 92\90-87\85 .
4) Встановлення датчика в радіатор - два варіанти з боку подачі ож внизу радіатора (ліворуч) або з боку після проходження ож через радіатор (праворуч). Даний варіант вважається одним з правильних, тому із заводу там передбачено місце для встановлення датчика, по суті в радіаторі середньої (оптимальної) температури між подачею в радіатор і виходом з радіатора.
Справді напружує коли вийшов на 5хв у магазин, повертаєшся в машину, включаєш запалювання - вентилятор включається, а далі все залежить від стану АКБ:) Початок пошуки датчика встановлюється в радіатор, виявилося ціни на них дуже не малі, близько 25уе. Визначився з температурою датчика - 90 (91) - 85 (86), на зразок золота середина.
Знайшов датчик фірми - Autolog AS2119 за 5уе, посміхнула ціна на тлі інших датчиків:)
Приїхав датчик, все навіть по фірмі прямий, спробуй для нього конектор ще знайти… Перед установкою датчики краще перевірити на заявлену температуру роботи, наприклад прокип'ятити з пральним порошком термометром:)
На жаль, ціна датчика говорить сама за себе - заявлені дані зовсім не такі як на практиці, замість 91 градуса включається на 96, а вимикається на 70… про другу швидкість взагалі мовчу:)))))
Перестав більше 20 сторінок на сайті з датчиками і знайшов ще одного кандидата - Calorstat TS2623 вартістю 16уе, загалом замовляю.
Запчасти на фото:TS2623 Сам датчик масивніший і має нормальне підключення конектора. Для моніторингу коли датчик вмикається і вимикається спаяв за пару хвилин світлодіодну індикацію:) Перша швидкість вмикається і вимикається на 85-83 замість заявлених 91-86 градусів, друга на 95 -90 замість 99-95 градусів. Датчик ще не встановив у радіатор, можливо коли він буде в радіаторі і під капотом, він буде вмикатися трохи інакше. Починаєш розуміти - правильніше набувати кращого, хоч буде й дорожче!Але яка ціна Вашого витраченого часу потім на переробки? молодець! :) хто просто подивився картинки теж молодець:)
Вже приготував матеріал на пару нових постів, де гарантую буде треш:)
")
Перша швидкість включається і вимикається на 85-83 замість заявлених 91-86 градусів, друга на 95-90 замість 99-95 градусів. Датчик ще не встановив у радіатор, можливо коли він буде в радіаторі і під капотом, він буде вмикатися трохи інакше. Починаєш розуміти - правильніше набувати кращого, хоч буде й дорожче!
Але яка ціна Вашого витраченого часу потім на переробки? молодець! :) хто просто подивився картинки теж молодець:)
Вже приготував матеріал на пару нових постів, де гарантую буде треш:)
Перша швидкість включається і вимикається на 85-83 замість заявлених 91-86 градусів, друга на 95-90 замість 99-95 градусів. Датчик ще не встановив у радіатор, можливо коли він буде в радіаторі і під капотом, він буде вмикатися трохи інакше. Починаєш розуміти - правильніше набувати кращого, хоч буде й дорожче!
Але яка ціна Вашого витраченого часу потім на переробки? молодець! :) хто просто подивився картинки теж молодець:)
Вже приготував матеріал на пару нових постів, де гарантую буде треш:)
