всім привіт.
Скажу відразу спасибі за допомогу та підказку по початку виправленьпомилок у кресленнях Сергію Desantnik234.
вже зараз при складанні виліз ще один косяк-не влазить фланець збоку маленької лопатки в задній міст. Нагадаю-у мене стоїть два РЗМзамість рідної КПП.
вийшло так, що фланець(68 мм) не вліз у диф діаметром 68 мм-проточив фланець під 67 мм. Висота цього бурта 6 мм. Моїрозрахунки показали що цього мало і він повинен бути приблизно 10мм-проточили. Виходить в притирання-зробили 12 мм.Загалом все накресленнях.Як зміг-намалював.
PSможе у когось і влазить без цих змін-я зробив так саме за цимикресленнями.Ні кому і ні чого не нав'язую-рішайте самі.
складання триває.
вирішив раз така п'янка, зміщу я ще передню балку в перед на…120мм:)
бо в планах ще лебідка (сьогодні вже забрав з пошти) за порадою аточніше наріканням що машина буде занадто спереду навантаженазважився відразу всі роботи поєднати в один глобальнийремонт:дискові на зад, заміна 1, 6 на 1, 9 ТД, перенесення балки на120 мм, установка лебідки, перенесення рульової рейки з балки наперед ... Здається все:)

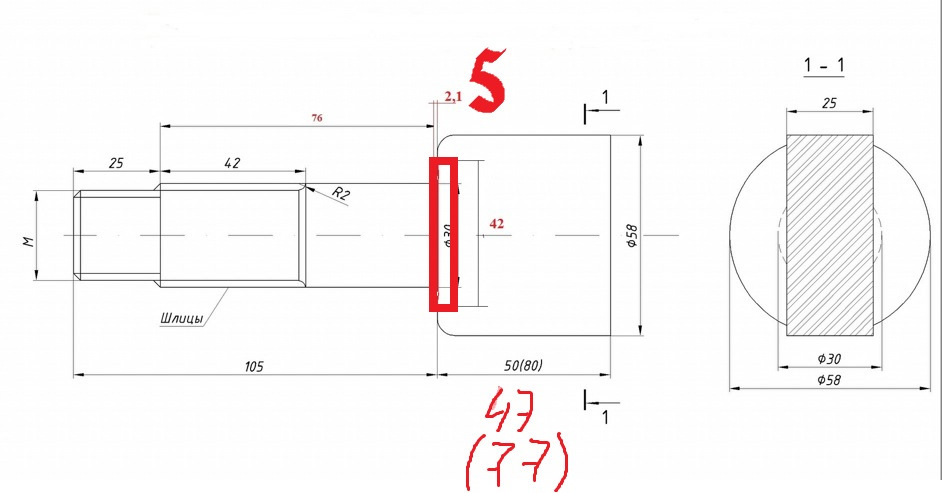

креслення лопатки.

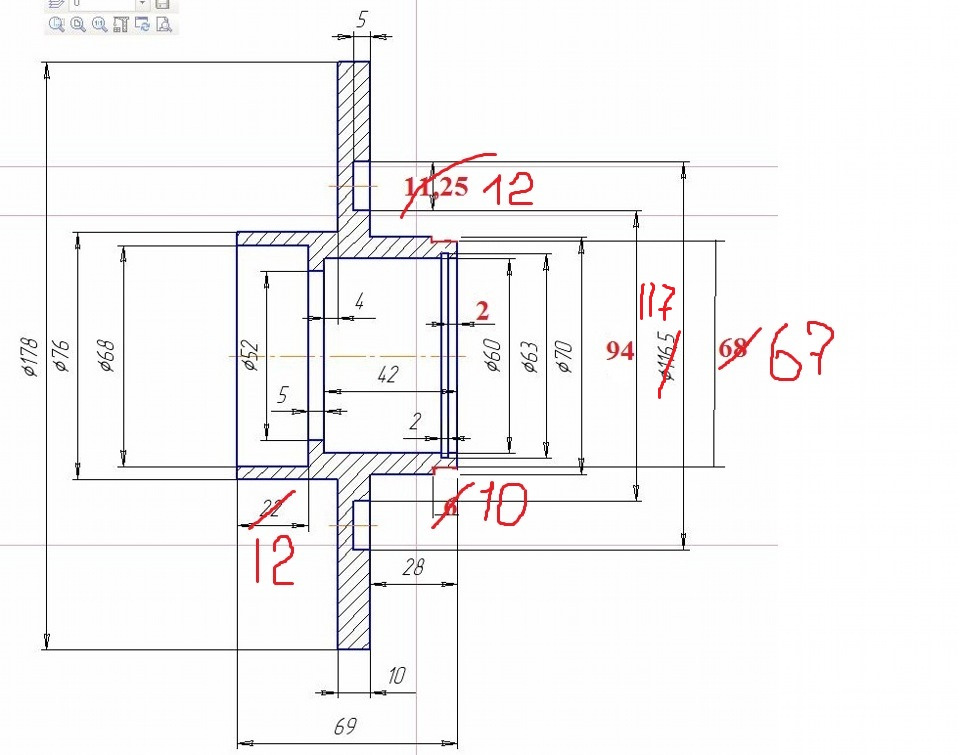

креслення фланця.

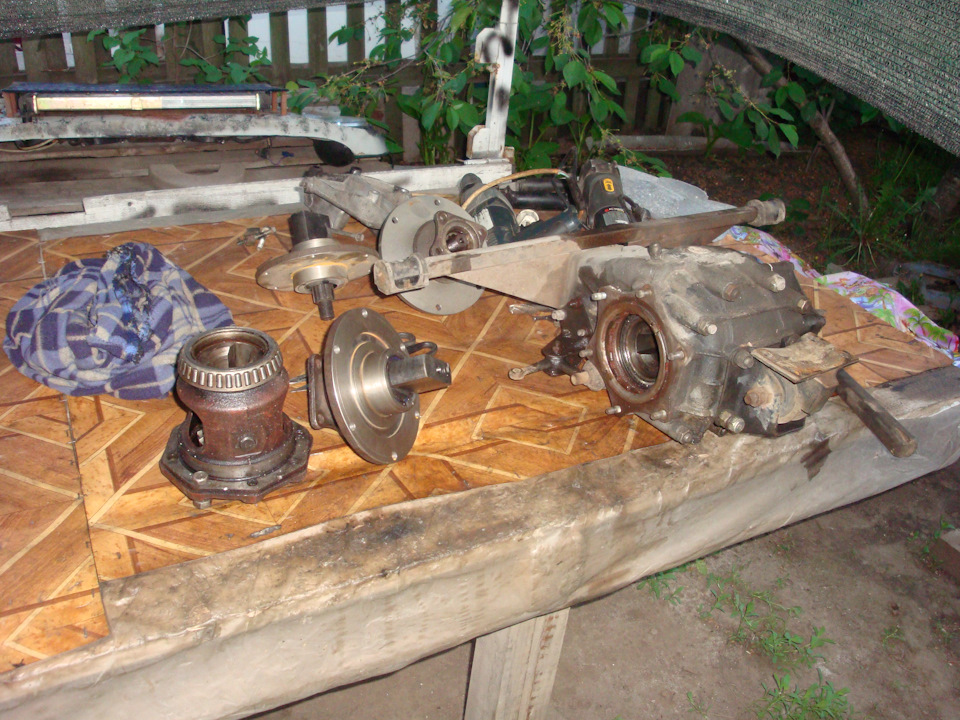

вирішив зібрати.Зняв міст а воно не влазить:( не влазить з бокумалої лопатки.

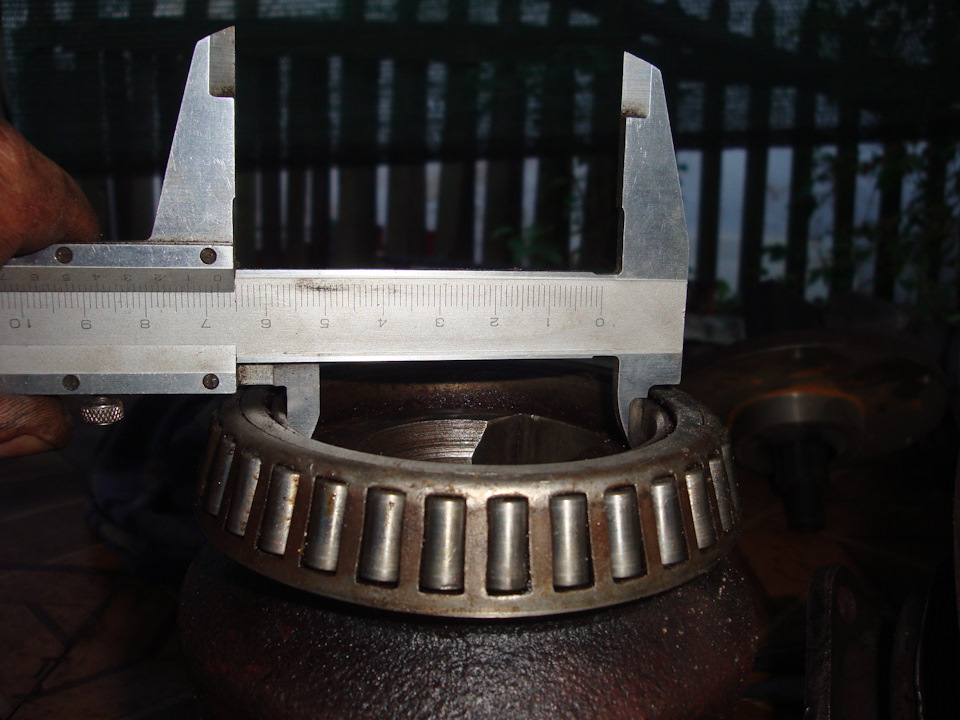

діаметр фланця 68 ні як не влазить в диф діаметром 68.

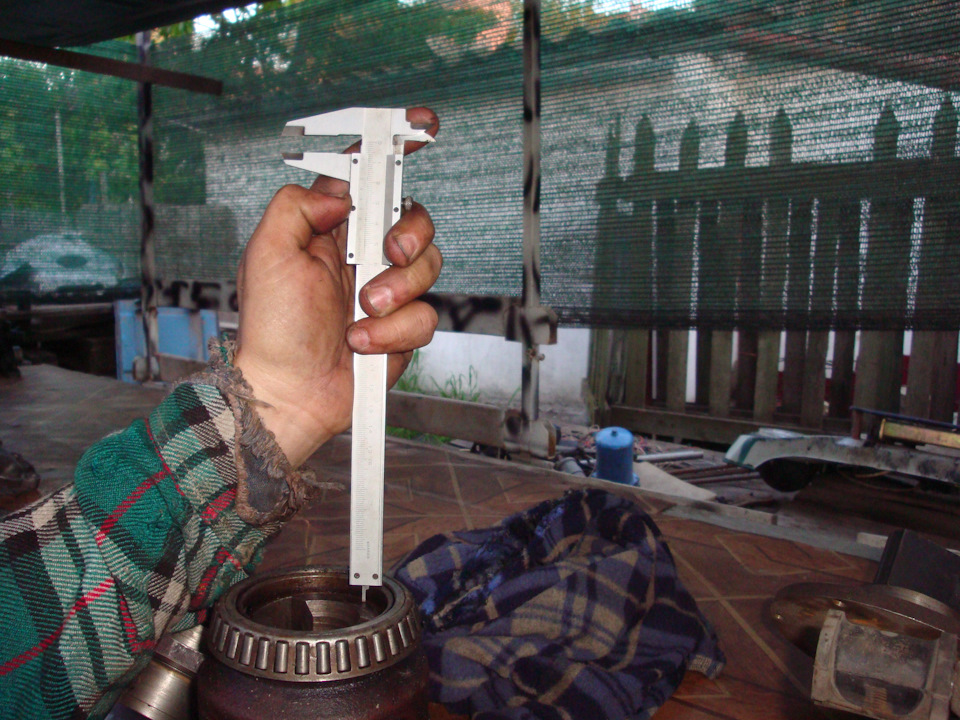

глибина по пам'яті 9 мм, проточка на фланці 6 мм.+не влазить ті ж68 мм.< ось до куди увійшло до проточки за моїми розмірами.Небагато шліфанув лопатки. Мабуть термичка збільшила товщину. Збоку блокування зайшло все відмінно, тільки знову ж таки не багатошліфанув лопатку. Діаметр фланця по кресленнях. -178.Можна звичайноі турбінкою поправити ... Це по кресленню 178 мм. Видно щовпирається в вісь блокування. Навіщо такий розмір і болванкадорожче і зайва робота для турбінки. На попередньому фото зробленоздається 164 мм в діаметрі.Ні чого не впирається.
а ось вже я проточив за своїми розмірами:10 у місце 6-67 у місце68- 12 у місце 11, 25-і 117 у місце 116, 5
і про диво-він зайшов і ні чого не затирає :)
чомусь ні хто не пише про ущільнення між фланцем і кришкоюпідшипника. Ще нагадаю про те, що ще токарю по повз кресленняпотрібно давати цю саму кришку що б він переніс 6 отворів нафланець. Можна звичайно будинку самому ... Ущільнювальне кільцегумове в діаметрі не більше 2 мм шпильковерт. Шпильки все (крімоднієї) потрібно міняти на більш довгі, приблизно на 1 см. Шпилькияк мені сказали на ринку всі вазовські. Мабуть десь вони там купнотак і стоять.
ну правий красень-практично без доробок.
Коментарі7
Привіт Саня. Вітаю. Сьогодні буду ставити фланці, подивлюся як у мене буде. Вже замовив ще два комплекти. Мабуть доведеться доопрацювання знову робити, але подивимося.
дякую Серьога.
Добрий вечір! Фланці самі виготовляєте?
Привіт! (те що довгі-йдуть у комплекті по 9 шт.)-це швидше за все шпильки корпусу роспредвала ВАЗу класики-їх там 9 штук.
швидше за все. вони навіть змотані ізолентою по 9 штук)
Даааа ясань п'янка у тя серйозна)) але нічого з Божою допомогою все зробиш, руки у тебе з правильного місця зростають так що всі нормуль, скоро буде літак у строю!
)
